RTLS системы определения местоположения

Системы определения местоположения в реальном времени (RTLS) всё шире внедряются в современное пространство — от логистических центров и фабрик до клиник и офисов. Их задача — постоянно отслеживать перемещение людей и объектов с высокой точностью и отображать это в удобной форме. RTLS — это не конкретное устройство, а целый класс решений, объединённых общей функцией: определение координат в реальном времени с помощью радиосигналов. Самыми передовыми в этой сфере считаются технологии на базе сверхширокополосной передачи — UWB.

Принцип работы RTLS прост: объект оснащают передатчиком (его ещё называют «меткой» или «маячком»), который общается с приёмниками, размещёнными в помещении или на территории. Программное обеспечение собирает и анализирует эти данные, визуализируя перемещения в реальном времени. На практике это может быть, например, контроль местонахождения паллет на складе или мониторинг доступа к опасным зонам на производстве.

Особенность в том, что точность системы зависит от множества факторов: как размещены антенны, какой радиопротокол используется, как устроено само пространство. Перегородки, электропомехи, отражения сигнала — всё это нужно учитывать при проектировании. Но именно в таких сложных условиях UWB показывает себя с наилучшей стороны.

UWB — не просто ещё один стандарт. Это технология, использующая короткие радиочастотные импульсы, передающиеся на очень широком диапазоне частот. Она не требует высоких мощностей, а значит, не мешает другим сигналам и сама устойчива к их воздействию. И в этом кроется её главное преимущество: высокая точность позиционирования (до нескольких сантиметров), даже в условиях плохой видимости или помех.

Чтобы понять, почему UWB так хорошо работает в RTLS, стоит взглянуть на методы позиционирования, которые лежат в основе большинства таких систем.

TOA, TDOA и трилатерация

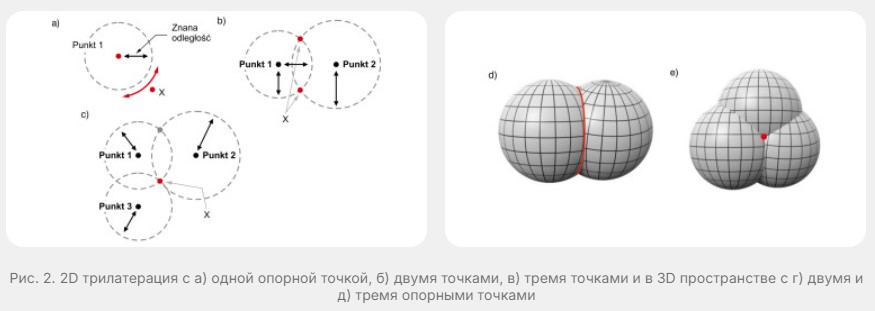

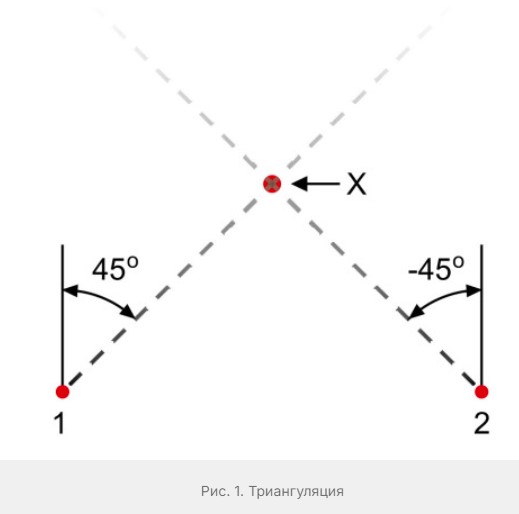

Трилатерация — это один из базовых подходов к определению положения объекта. Вместо углов (как в триангуляции), здесь используются расстояния до нескольких опорных точек (приемников). Если известно расстояние до трёх антенн, можно точно вычислить точку пересечения трёх сфер (в 3D) или окружностей (в 2D), то есть определить местоположение.

Чтобы понять, насколько далеко объект от антенны, применяются методы измерения времени:

• TOA (Time of Arrival) — измеряет абсолютное время, за которое сигнал от передатчика доходит до приёмника.
• TDOA (Time Difference of Arrival) — сравнивает разницу времени прихода сигнала на разные приёмники.
• ToF (Time of Flight) — универсальный термин, обозначающий просто «время пролёта сигнала».

В идеале нужно синхронизировать часы между устройствами с точностью до наносекунд — и тут UWB показывает себя особенно выгодно. Его короткие импульсы (2 нс) позволяют измерять такие малые интервалы очень точно. Для сравнения: Bluetooth LE или Wi-Fi не обладают нужной временной точностью, поскольку работают с более длинными, непрерывными пакетами данных и модуляциями, плохо подходящими для измерения времени.

Почему UWB точнее

Bluetooth и Wi-Fi чаще используют метод RSSI — по уровню полученного сигнала примерно оценивается расстояние до передатчика. Это просто, но крайне неточно. Сигнал может ослабевать по разным причинам: препятствия, отражения, перегрузка эфира. Даже открытие двери в помещении способно внести сбой в данные RSSI. А вот UWB работает иначе.

Сигналы UWB легко отделяются от отражённых волн, поскольку каждый импульс длится всего пару наносекунд. Это значит, что даже если сигнал отразился от стены, он придёт позже, и система сможет отличить «прямой путь» от «отражённого». В Bluetooth или Wi-Fi такого разделения нет — всё воспринимается как одно «смешанное» измерение.

Кроме того, UWB работает с минимальной задержкой. Ему не нужно устанавливать соединение или договариваться с каналом передачи. Всё происходит по заранее определённым слотам времени (TDMA), а обмен сигналами занимает миллисекунды. Это делает возможным, например, отслеживание движения людей или роботов в режиме, близком к реальному времени.

TWR, PDoA и счисление пути

• TWR (Two-Way Ranging) — это метод двустороннего обмена, когда метка и приёмник обмениваются сигналами и измеряют общее время туда и обратно. Это устраняет необходимость в точной синхронизации часов между устройствами, в отличие от TOA. Время делится пополам — и получается расстояние. Этот метод широко применяется в UWB, особенно в мобильных или автономных системах, где сложно обеспечить синхронность.
• PDoA (Phase Difference of Arrival) — метод, определяющий угол, под которым приходит сигнал, на основе разности фаз между несколькими антеннами. Работает как миниатюрный радиолокатор. Особенно эффективен в задачах слежения за направлением движения или ориентацией объектов. Часто используется в сочетании с UWB или BLE, где к точке определяется не только расстояние, но и направление.
• Счисление пути (Dead Reckoning) — способ оценки текущего положения на основе предыдущих координат, скорости и направления. Он не требует внешних сигналов и часто применяется в связке с другими методами. Например, если временно пропал сигнал от антенн, система может «догадаться», где находится объект, по последнему направлению движения. Но у этого метода есть важное ограничение: ошибки накапливаются со временем, и без периодической коррекции данные «уходят» всё дальше от реальности. Именно поэтому его используют как вспомогательный источник — например, в логистике или на складах для автопогрузчиков.

В итоге, RTLS-системы комбинируют методы: UWB даёт точность, TWR — простоту без синхронизации, PDoA — направление, а счисление пути — непрерывность даже при потере связи. Гибкость выбора делает RTLS мощным инструментом для цифровизации производства, медицины, логистики и даже «умных» зданий.

Программное обеспечение в RTLS

Аппаратная часть RTLS — это метки и приёмники. Но «мозг» всей системы — это программное обеспечение, которое выполняет сразу несколько функций:

1. Обработка сигнала — превращает сырые данные (время, фазы, уровни сигнала) в координаты.
2. Фильтрация и сглаживание — устраняет шумы, ошибки и скачки. Чаще всего здесь применяются фильтры Калмана или более продвинутые методы машинного обучения.
3. Сопоставление с картой помещения — система не просто выдаёт координаты, а привязывает их к зонам: кабинетам, складам, коридорам, производственным участкам.
4. Визуализация — на панели отображаются метки в реальном времени: кто где, что перемещается, какие зоны активны.
5. Триггеры и события — система может реагировать: если объект вошёл в запретную зону — сработает сигнал. Если пациент покинул палату — появится уведомление.

В итоге это не просто «где что находится», а полноценная система управления перемещениями.

Где RTLS работает уже сегодня

• Промышленность: слежение за оборудованием, контроль рабочих в зонах риска, оптимизация логистики. Например, на автомобильных заводах RTLS следит за каждым шагом сборки.
• Здравоохранение: поиск оборудования в клиниках, автоматическая регистрация персонала и пациентов, оповещения при покидании зон.
• Склады и логистика: отслеживание паллет, тележек, контейнеров, погрузчиков. Система может даже «знать», что конкретная коробка не покинула нужную зону и не даст отгрузить заказ.
• Транспорт: UWB-системы используются в аэропортах, на вокзалах, в общественном транспорте — для навигации, безопасности и оптимизации работы персонала.
• Офисы и умные здания: контроль доступа, автоматизация освещения и кондиционирования по факту нахождения сотрудников в помещениях.

RTLS на базе UWB превращает пространство в управляемую цифровую среду, где всё можно видеть, контролировать и анализировать в реальном времени — с точностью до десятков сантиметров.

Обзор UWB-чипов и модулей

Вот краткий обзор ключевых игроков и популярных решений на рынке UWB-чипов и модулей для RTLS и не только:

Decawave / Qorvo (DW1000, DW3000)

DW1000 — один из первых массовых UWB-чипов, положивших начало волне высокоточных RTLS-систем. Он поддерживает TWR и TDOA, точность — до 10 см.

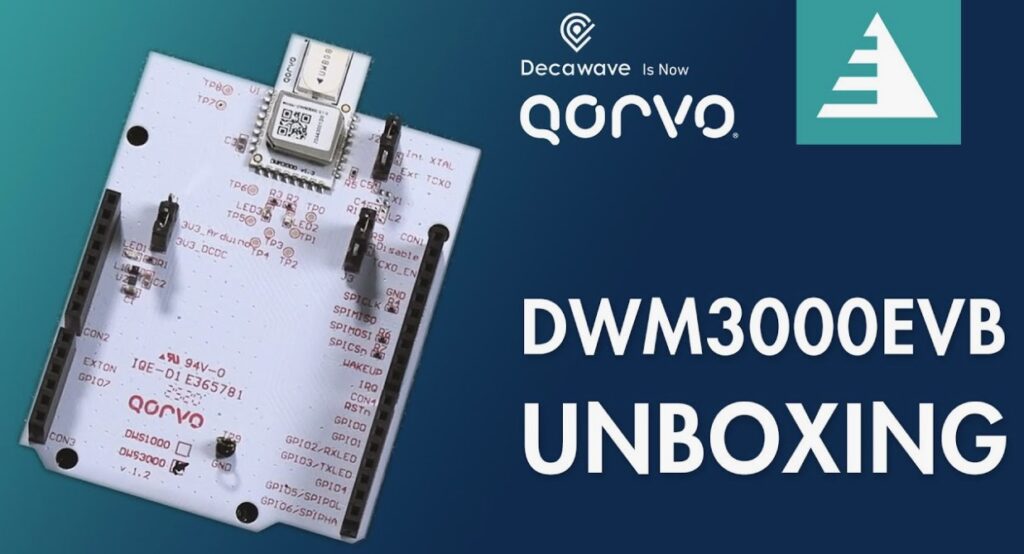

DW3000 — преемник, соответствующий стандарту IEEE 802.15.4z, с лучшей помехоустойчивостью, безопасностью и поддержкой AoA. Используется в мобильных, промышленных и медицинских приложениях.
С 2020 года Decawave стала частью Qorvo.

📍 Используется в: логистике, автономных роботах, носимых метках, промышленных RTLS.

Apple U1 (iPhone, AirTag)

Apple — один из крупнейших популярных драйверов UWB на потребительском рынке. Их чип U1 используется в iPhone с серии 11 и в AirTag. Он обеспечивает точную навигацию между устройствами и поддерживает функции типа «точного поиска» (Precision Finding).

📍 Используется в: персональных устройствах, AR/VR, геозависимых функциях, экосистеме «умного дома».

NXP Trimension SR150 / SR040

NXP активно продвигает Trimension — линейку UWB-чипов с фокусом на мобильные устройства и автомобили.

• SR150 — мощный UWB-приемопередатчик с поддержкой AoA и точностью до 10 см.
• SR040 — облегчённая версия, оптимизированная для трекинга меток и аксессуаров.

📍 Используется в: автомобильных ключах, «умных» дверных замках, промышленной автоматике.

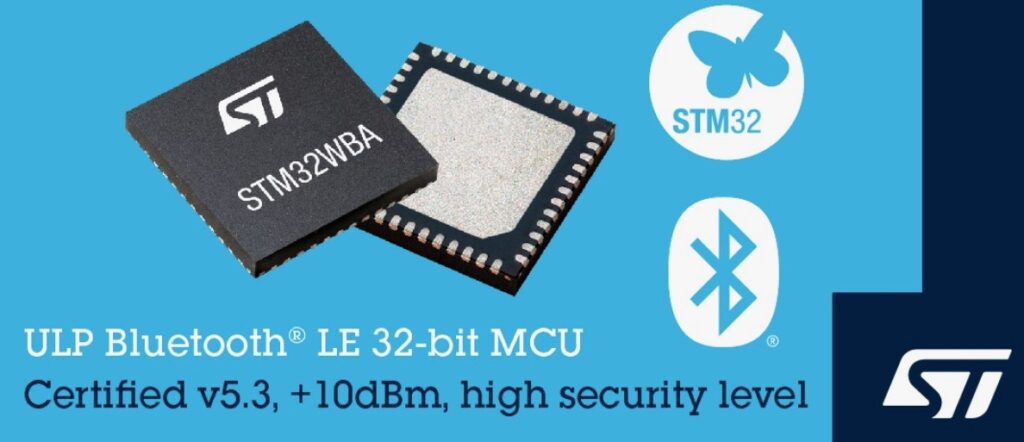

STMicroelectronics STM32WBA + UWB-модули

STM предлагает UWB как дополнение к своей популярной MCU-линейке STM32, например, в виде внешних модулей или партнерских решений с Qorvo. Это удобно для встраивания RTLS в уже существующие системы управления.

📍 Используется в: встраиваемых системах, комплексных IoT-платформах.

Другие модули

• Zebra Technologies — решения для трекинга персонала и оборудования в промышленности.
• Sewio, Ubisense, Kinexon — готовые RTLS-платформы с ПО и инфраструктурой, заточенные под заводы, логистику, спорт и здравоохранение.
• Samsung Exynos UWB — встроено в смартфоны Galaxy и используется для умных меток (SmartTag+).

На данный момент UWB стал ключевой технологией в системах RTLS благодаря своей точности, низкой задержке и устойчивости к помехам. Он вытесняет менее точные решения вроде RSSI и Bluetooth LE, особенно в сферах, где важна надёжность: промышленность, медицина, логистика, мобильные устройства. На рынке закрепились как промышленные лидеры (Qorvo/Decawave, NXP, ST), так и потребительские бренды (Apple, Samsung), что говорит о масштабности и зрелости технологии. UWB делает позиционирование не просто функцией, а фундаментом для построения «умных» пространств с высокой степенью автоматизации и контроля.
