Инерциальные измерительные блоки

Всё больше отраслей промышленности, транспорта, робототехники и электроники нуждаются в точных данных о движении объектов. Одним из инструментов для решения таких задач стали инерциальные измерительные блоки (IMU). Эти устройства представляют собой комбинацию датчиков, которые позволяют определять ускорение, угловую скорость и ориентацию объекта в пространстве.

Сегодня IMU применяются практически повсюду — от беспилотных летательных аппаратов и сельскохозяйственных тракторов до смартфонов, фитнес-браслетов и систем навигации для подводных аппаратов. Их использование обеспечивает высокую точность измерений, независимость от внешних источников сигнала (например GPS) и способность работать даже в сложных условиях, где другие средства навигации могут оказаться бесполезными.

Что такое модуль IMU

IMU (от английского Inertial Measurement Unit) — это электронный блок, состоящий из нескольких датчиков, которые регистрируют параметры движения объекта. В классическом варианте IMU включает:

• акселерометры — измеряют ускорение вдоль осей;
• гироскопы — определяют угловую скорость вращения;
• магнитометры — позволяют фиксировать направление относительно магнитного поля Земли.

Вместе эти сенсоры создают комплексную систему измерений, которая даёт возможность определить:

• линейные ускорения в трёхмерном пространстве;
• угловые скорости вращения;
• пространственную ориентацию объекта;
• траекторию его движения.

Современные IMU представляют собой миниатюрные устройства, часто выполненные в виде микросхемы или небольшого модуля, который можно интегрировать в сложные системы управления и навигации.

Принцип работы блока

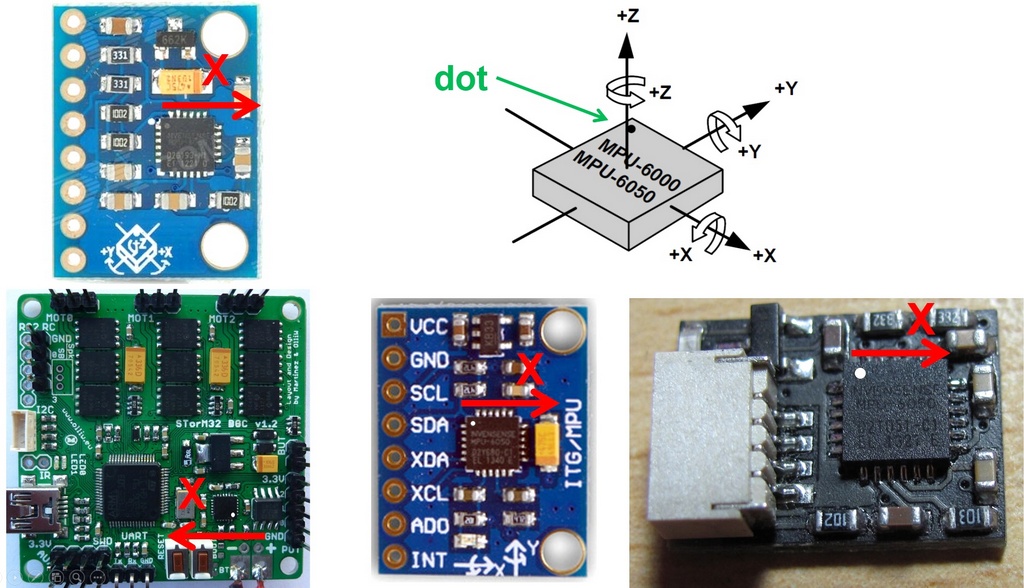

Основой работы любого инерциального измерительного модуля является фиксирование изменений движения относительно трёх осей — X, Y и Z.

1. Акселерометр измеряет ускорение. Если объект начинает двигаться, акселерометр фиксирует изменение силы инерции. Например, если автомобиль ускоряется, датчик покажет значение ускорения вдоль продольной оси. Если устройство стоит на месте, акселерометр регистрирует силу тяжести.
2. Гироскоп определяет угловую скорость вращения. При повороте или вращении объекта гироскоп фиксирует скорость этого вращения по каждой из осей. Благодаря этим данным можно понять, как именно изменилось направление объекта в пространстве.
3. Магнитометр используется для ориентации по магнитному полю Земли. Он помогает устранить ошибки гироскопа (дрейф) и уточнить направление.

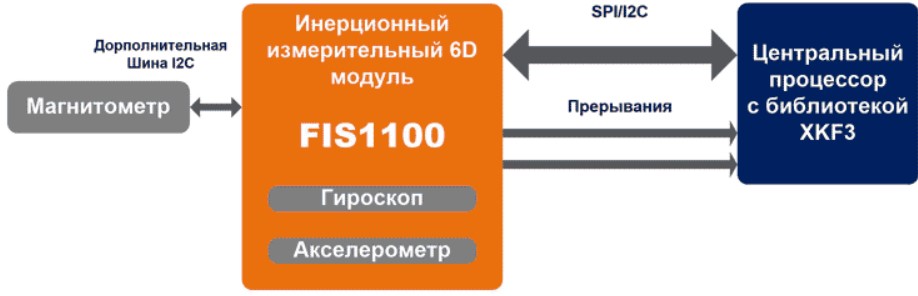

Все эти данные проходят обработку встроенными микроконтроллерами или внешними вычислительными системами. На основе алгоритмов (например, фильтра Калмана или комплементарных фильтров) происходит «слияние данных», в результате чего обеспечивается высокая точность показаний даже при наличии шумов и погрешностей отдельных датчиков.

Основные характеристики

Чтобы лучше понимать возможности инерциальных модулей, необходимо учитывать их ключевые параметры:

• Количество осей измерения. Современные IMU чаще всего являются 6-осевыми (акселерометр + гироскоп) или 9-осевыми (добавлен магнитометр). В отдельных случаях применяются более сложные системы, объединяющие дополнительные сенсоры.
• Диапазон измерений. Каждый датчик имеет пределы, например, акселерометр может измерять ускорения от ±2g до ±16g, гироскоп — от ±250°/с до ±2000°/с.
• Чувствительность и точность. Чем выше чувствительность, тем меньшее изменение движения может зарегистрировать сенсор.
• Скорость обновления данных (частота дискретизации). Она определяет, как часто устройство передаёт новые показания. Для высокоточных систем (например, беспилотников) требуется высокая частота — до сотен или тысяч герц.
• Размеры и энергопотребление. Для мобильной электроники и носимых устройств критически важна компактность и низкое энергопотребление.

Подробнее о параметрах конкретных моделей можно посмотреть тут https://inelso.ru/catalog/inertsialnye_datchiki/inertsialnye_moduli/imu

Виды инерциальных измерительных блоков

IMU можно классифицировать по нескольким признакам:

1. По составу датчиков:
   • 6DoF (Degrees of Freedom) — акселерометр + гироскоп;
   • 9DoF — дополнительно магнитометр;
   • 10DoF и выше — с добавлением барометра, термометра и других сенсоров.
2. По точности и назначению:
   • бытовые (смартфоны, фитнес-браслеты);
   • промышленного уровня (навигация транспортных средств, робототехника);
   • высокоточные (авиация, космос, военные технологии).
3. По принципу реализации:
   • MEMS-IMU (микроэлектромеханические системы) — компактные и дешёвые, применяются в массовых устройствах;
   • оптоволоконные и лазерные гироскопы — для задач, где требуется предельная точность.

Области применения

Сегодня инерциальные измерительные модули используются в огромном количестве сфер:

• Авиация и космос. Управление полётом самолётов, вертолётов, спутников и космических аппаратов.
• Автомобилестроение. Системы стабилизации (ESP), беспилотные автомобили, мониторинг движения.
• Сельское хозяйство. Автоматизация тракторов, комбайнов, систем точного земледелия.

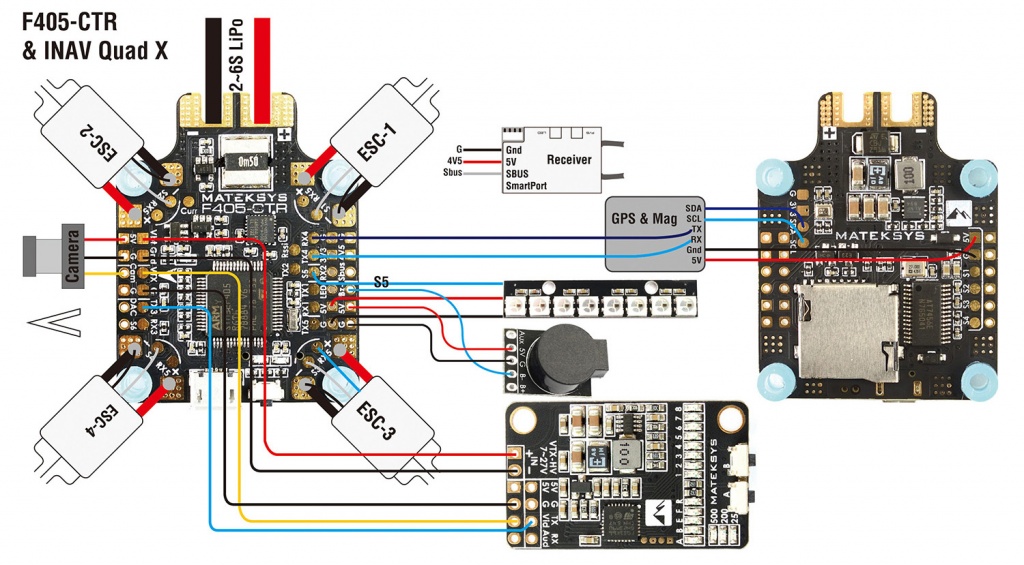

• Робототехника. Управление движением роботов и дронов.
• Электроника. Смартфоны, VR-гарнитуры, игровые контроллеры.
• Морские технологии. Подводные роботы и навигация судов.

Популярные модели и их возможности

Перспективы и выводы

Эти модули уже давно перестали быть исключительно военной или авиационной технологией. Сегодня они активно применяются в десятках сфер — от беспилотного транспорта до медицины. Тенденции развития показывают, что устройства становятся компактнее, энергоэффективнее и точнее. На смену массивным и дорогостоящим гироскопам приходят миниатюрные MEMS-сенсоры, которые можно интегрировать даже в бытовую электронику.

Главным направлением прогресса остаётся повышение точности измерений при одновременном снижении погрешности, вызванной дрейфом. Производители внедряют алгоритмы самокалибровки, используют машинное обучение для фильтрации шумов и комбинируют IMU с другими датчиками. Такой подход позволяет минимизировать ошибки и обеспечить стабильную работу в любых условиях.

Отдельно стоит отметить тенденцию интеграции их в комплексные системы управления. Например, в автомобильной промышленности инерциальные модули стали неотъемлемой частью систем помощи водителю и автоматизированного вождения. В логистике и складской автоматике они помогают отслеживать движение погрузчиков и роботов, обеспечивая точность позиционирования даже при временном отсутствии связи со спутниковыми навигационными системами.

Не менее перспективным направлением является медицина. Благодаря IMU-сенсорам врачи могут отслеживать двигательную активность пациентов, фиксировать нарушения походки, регистрировать тремор или измерять угол движений суставов. Такие данные оказываются ценными при диагностике и реабилитации.

Сегодня инерциальные измерительные блоки стали ключевым элементом современного мира, где всё чаще требуются автономные, устойчивые к помехам и высокоточные системы. Они находят применение в промышленности, транспорте, робототехнике, медицине, а также в потребительской электронике. Развитие технологий MEMS, совершенствование алгоритмов обработки и интеграция с искусственным интеллектом открывают перед IMU новые горизонты.

Таким образом, будущее этих датчиков напрямую связано с расширением сфер их использования. Чем глубже человечество внедряет автоматизацию и цифровизацию, тем выше будет потребность в надёжных IMU-системах, обеспечивающих точное понимание движения и ориентации в пространстве.
