В Европе мигающие стоп-сигналы с недавних пор стали обязательными для новых автомобилей, особенно при резком торможении. Скорее всего и у нас, в России, будет что-то похоже. Правда подобные системы уже давно используются в различных моделях машин. Несколько дней назад как раз увидел такую систему в действии – на верхнем светодиодном стоп-сигнале авто у знакомого. Удивило, насколько эффективно она привлекает внимание, не раздражая при этом водителей позади.
Как работает устройство:
🔹 При нажатии на тормоз светодиоды мигают 3–4 раза, а затем остаются постоянно включёнными.
🔹 Такой стоп-сигнал делает торможение заметнее для других участников движения, повышая безопасность.
🔹 Если мигание не слишком частое, проблем с использованием нет – такой модуль даже продаётся как GS-100A.

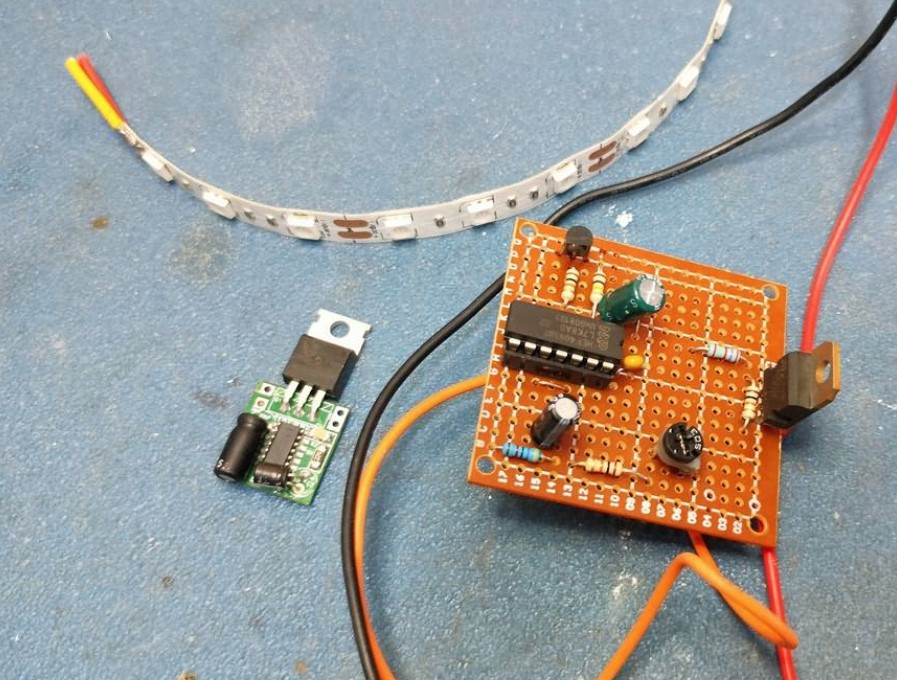

Во многих современных авто эта функция уже встроена на заводе, но если у вас её нет – можно сделать свою самодельную схему.
Схемы мигающего стоп-сигнала
Первая схема – на CD4093
Для управления стоп-сигналом тут использовалась четырёхвходовая триггерная микросхема CD4093 и МОП-транзистор. Разделим работу на три этапа:
1️⃣ Формирование задержки импульса (первые короткие мигания)
- Компоненты R1, R2, R3, C1 и IC1a формируют квазимоностабильный инвертор.
- При нажатии на тормоз конденсатор C1 заряжается, вызывая кратковременную активацию сигнала.
- Подстроечный резистор R1 регулирует длительность миганий.
2️⃣ Генерация частоты миганий
- R4, R5, R6, C2, IC1c и IC1d формируют автоколебательный генератор.
- Скорость миганий регулируется резистором R6.
- После этого формируется импульсная последовательность включения-выключения.
3️⃣ Объединение сигналов
- Чип IC1b объединяет два сигнала, создавая эффект быстрого мигания, а затем постоянного свечения.
- Стоп-сигнал начинает мигать по правильному алгоритму без задержек между торможениями.
🔧 Важно! После каждого торможения конденсатор разряжается, поэтому при новом нажатии на педаль схема срабатывает корректно, даже если вы тормозите очень часто.
Вторая схема – улучшенная версия
На основе той же CD4093, но с улучшенной логикой работы. Здесь стоп-сигнал:
✅ Зажигается сразу,
✅ Мигает 3 раза,
✅ Потом остаётся включённым.
🔬 Тестирование показало, что эта версия работает более стабильно и удобна в эксплуатации.
На сегодняшний день многие автомобили уже оборудованы системой экстренного торможения (ESS). Она автоматически определяет резкое торможение и предупреждает других водителей частым миганием стоп-сигналов.
🚨 Зачем это нужно?
- Позволяет водителям позади быстрее среагировать.
- Снижает риск столкновений, особенно в условиях плотного трафика.
- В худшем случае уменьшает силу удара, если избежать аварии не удалось.
Собственный модуль мигающего стоп-сигнала – это не только интересный DIY-проект, но и полезное улучшение безопасности вашего автомобиля. Теперь у вас есть возможность сделать свой транспорт заметнее на дороге и предотвратить возможные ДТП!
