Автомобили ещё очень долгое время будут пользоваться спросом, поэтому при выборе будущей профессии стоит рассмотреть эту обширную и весьма доходную область. В современной автомобильной электронике сосредоточены как классические задачи питания и коммутации, так и сложные цифровые функции управления двигателем, шасси, мультимедиа и систем безопасности. Для студентов и начинающих инженеров полезно иметь структурированный обзор — от базовых знаний электропроводки и источников питания до сетевых протоколов и диагностических интерфейсов. В качестве вспомогательного ресурса при подготовке учебных материалов или курсовых можно ориентироваться на сервисы, специализирующиеся на подготовительных работах, например https://www.work5.ru, где содержатся примеры оформлений и методических подходов, которые могут помочь структурировать практическую часть.
Архитектура автомобильной электросистемы
Автомобильная электрическая система традиционно строится вокруг источника постоянного питания (аккумулятора) и генератора/альтернатора, которые обеспечивают питание при запуске и во время работы двигателя. По всему кузову идёт распределённая проводка с предохранителями, реле и точками подключения для датчиков и исполнительных механизмов; помимо этого в современных машинах параллельно протекают цифровые потоки данных между блоками управления. Понимание этой двухслойной структуры — «питание + данные» — важно как при диагностике неисправностей, так и при проектировании электронных модулей.

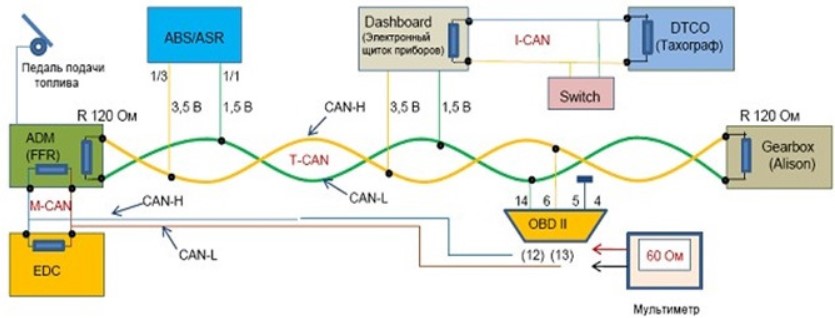

Шина данных и как работает CAN
Рост числа блоков управления привёл к взрыву количества проводов в машинах; решением стал переход к мультиплексированию данных по общим шинам. Наиболее распространённый стандарт — Controller Area Network (CAN), разработанный Bosch в 1980-х годах: его цель — обеспечить надёжную, детерминированную передачу сообщений между блоками без центрального хоста. CAN сократил объём проводки и упростил интеграцию новых функций; современные варианты (CAN FD, CAN XL) расширяют скорость и объём передаваемых данных, что важно для современных систем помощи водителю и телеметрии.

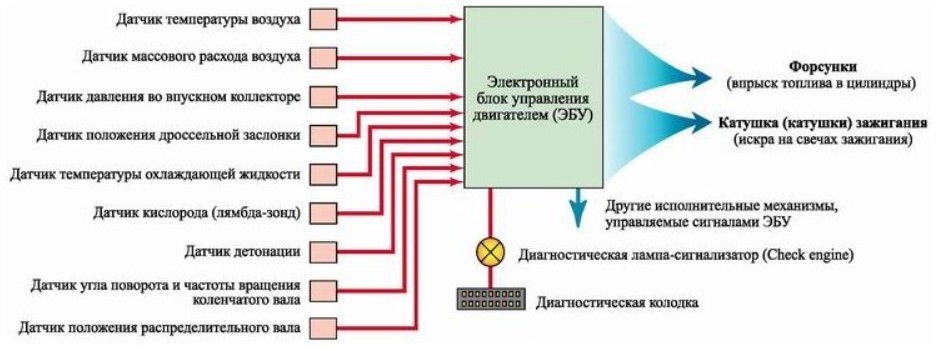

ЭБУ — цифровой мозг двигателя
Engine Control Unit, или просто ECU, — это микропроцессорный модуль, который в реальном времени обрабатывает сигналы от множества датчиков и управляет исполнительными устройствами: впрыском топлива, зажиганием, системой холостого хода, фазированием клапанов и т.д. Современные ЭБУ используют многоканальные АЦП, встроенные ПИД-регуляторы, карты коррекции и протоколы связи для обмена данными с другими модулями. Для студентов важно понять: ЭБУ — это не «чёрный ящик», а набор алгоритмов + датчиков + привязанных физических моделей двигателя.
Датчики и исполнительные механизмы
В перечне типичных датчиков — датчик положения коленвала, датчики массового/расходного потока воздуха (MAF/MAP), лямбда-зонд (кислородный датчик), температурные сенсоры, датчики положения дроссельной заслонки, инерционные датчики для систем стабилизации. Исполнители включают форсунки, катушки зажигания, шаговые моторы регуляторов холостого хода, электромагнитные клапаны и актуаторы VVT. При проектировании учебных стендов удобно разбивать систему на измерительную часть (датчики), управляющую (контроллер/микроконтроллер) и коммутационную (реле, драйверы).

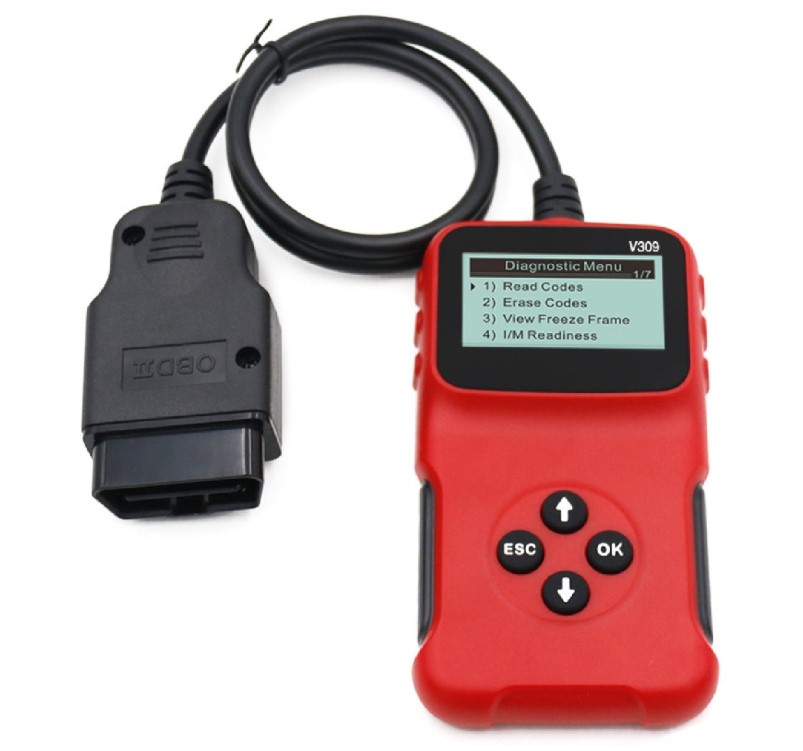

Диагностика и OBD-II
Современные автомобили предоставляют диагностический интерфейс OBD-II, стандартизированный для считывания кодов неисправностей и параметров в реальном времени. Протоколы и структуры P-кодирования помогают быстро локализовать отказ и оценить его влияние на работу авто. Для образовательных проектов полезно изучить набор PID (Parameter IDs), методы запроса данных и способы интерпретации сигналов, а также безопасные практики подключения сканеров.

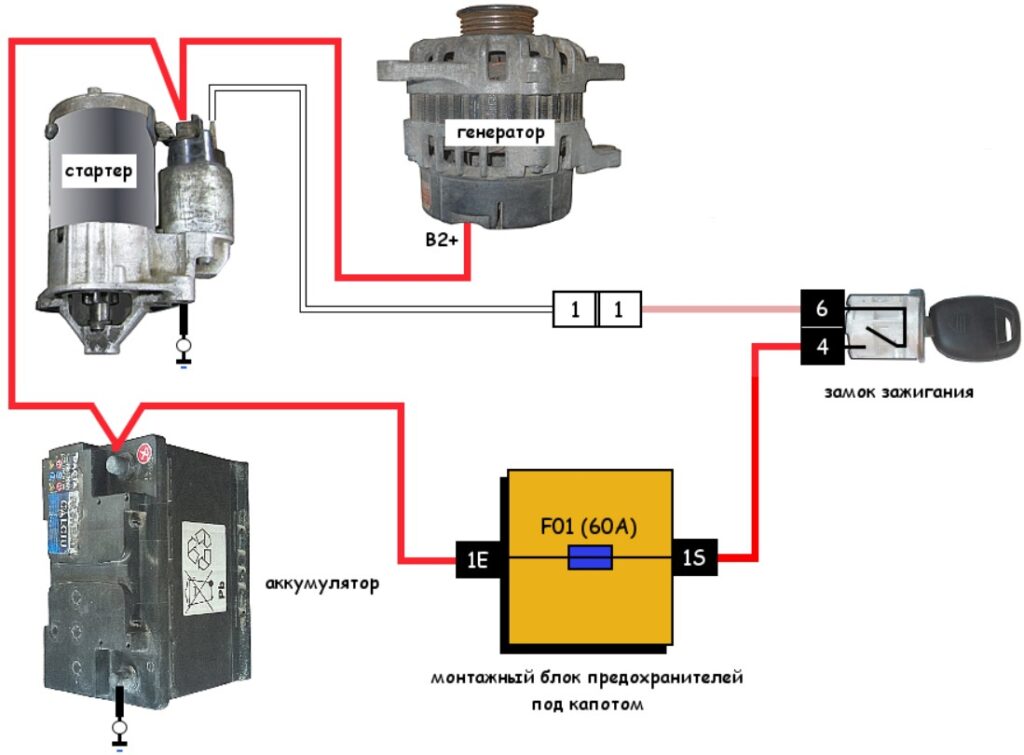

Питание: аккумулятор, генератор и системы управления

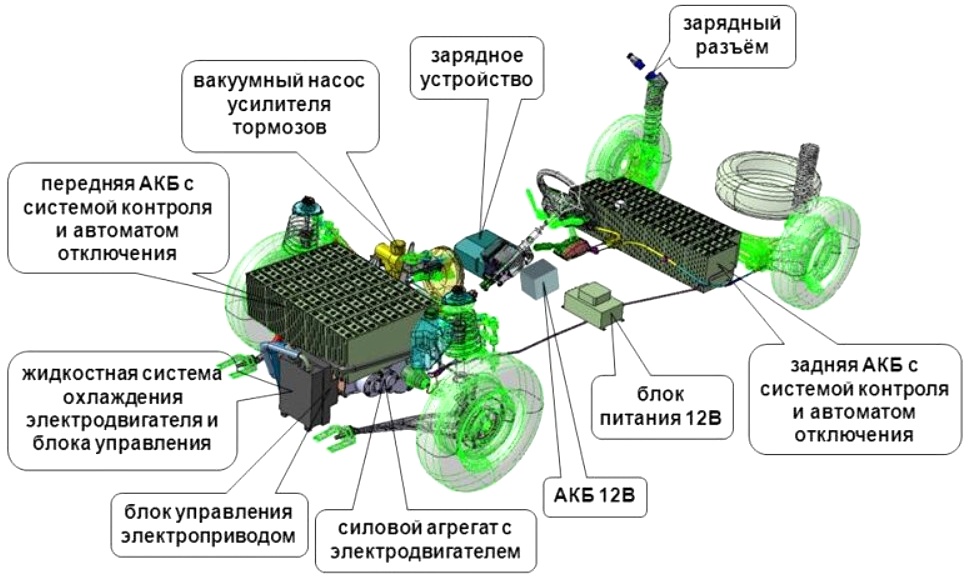

Для бензиновых и дизельных машин типичная пара — стартерный аккумулятор 12 В и генератор (альтернатор) с регулятором напряжения. В гибридах и электрических транспортных средствах появляется более сложный уровень — высоковольтные аккумуляторные пакеты, BMS (Battery Management System), преобразователи напряжения и силовая электроника. Понимание базового цикла заряд/разряд, правил балансировки ячеек и взаимодействия BMS с силовой электроникой — важная часть курса по автомобильной электронике.
Тенденции и материалы для учебных работ
Вот современные темы, хорошо подходящие для курсовых или лабораторных проектов:
- моделирование и анализ CAN-сообщений — захват, дизассемблирование, интерпретация;
- простая реализация стенда «датчик → микроконтроллер → исполнитель» с защитой и фильтрацией;
- эмуляция OBD-запросов и логирование PID для анализа поведения двигателя;
- сравнение классической проводки и архитектур с мультиплексированием;
- основы BMS и безопасного тестирования литий-ионных аккумуляторов — теория и меры предосторожности.
Такие темы легко адаптировать под формальные требования ВУЗа: постановка задачи, методика, экспериментальная часть, обработка результатов и выводы. В этом плане материалы по оформлению и примеры типовых разделов у сервисов, которые занимаются подготовительными работами, могут служить ориентиром при планировании структуры отчёта (ссылка в первом абзаце).
Практические советы для обучающихся
- Начинайте с простых измерений: вольтметр + амперметр + осциллограф — базовый набор для понимания форм сигналов и нагрузки.
- При работе с автопроводкой соблюдайте технику безопасности: отключайте аккумулятор при подключениях, используйте предохранители при прототипировании.
- Для экспериментов с CAN используйте интерфейсы USB-CAN и доступные утилиты для захвата сообщений; перед записью в сеть убедитесь, что ваш стенд не повредит реальные блоки.
- Документируйте все конфигурации: версии протоколов, частоты шины, идентификаторы сообщений — это упростит воспроизведение результатов и исправление ошибок.
Таким образом автоэлектроника — это сочетание классических аналоговых задач и быстро развивающейся цифровой инженерии. Понимание архитектуры питания, роли и работы ЭБУ, особенностей сетей CAN и основ диагностики OBD-II даёт студенту прочную базу для практических проектов и исследований. При подготовке учебных материалов полезно опираться как на техническую литературу, так и на примеры оформления и методики, которые можно найти в специализированных ресурсах.
