Универсальный преобразователь для ноутбука и не только

Автомобильный преобразователь позволяет питать ноутбуки, USB-устройства, 24-вольтовые приборы и другую электронику от источников постоянного тока 12 В, таких как автомобильный аккумулятор, бортовая сеть или солнечные панели. Вместо сложного преобразования 12 В — 220 В переменки, с последующим снижением напряжения, данный инвертор напрямую изменяет напряжение в один этап, обеспечивая высокую эффективность (КПД > 90%) и компактность. Первая схема будет обычная, а вторая более мощная и универсальная.

Схема инвертора 12-19V для ноутбука

Особенности преобразователя

• Входное напряжение: 8,5–18 В (минимальное 8,5 В, максимальное равно выходному).
• Выходное: настраиваемое, 3–50 В (обычно 15–21 В для ноутбуков).
• Максимальная нагрузка: до 4 А (для ноутбуков), до 8 А (в других конфигурациях).
• Частота переключения: ~80–95 кГц.
• КПД: более 90%.

Применение: питание ноутбуков, USB-устройств, 24-вольтовых приборов, зарядка аккумуляторов и т.д.

Принцип работы

Преобразователь построен на основе повышающей топологии (step-up) для питания ноутбуков или интегральной магнитной топологии Cuk для универсальных задач, где выходное напряжение может быть как выше, так и ниже входного. Управление осуществляется микросхемой UC3843 (аналог UC3842, но с более низким порогом включения — 8,5 В).

Основные компоненты:

1. Микросхема UC3843: обеспечивает стабильное управление с частотой 80–95 кГц.
2. MOSFET-транзистор (T1): низковольтный N-канальный MOSFET (Uds 30–60 В, Rds(on) < 6 мОм, время переключения < 100 нс). Подходят: SMD: 06N03LA, FDB6670AL, N306AS, IRF2804S (охлаждение через плату). Сквозные: IRF3205, IRF1405 (с радиатором).
3. Диод Шоттки (D1): с низким падением напряжения, например, SBL1040CT или SBL2045CT (10–20 А, 40–45 В). Потери ~2 Вт, требуется небольшой радиатор.

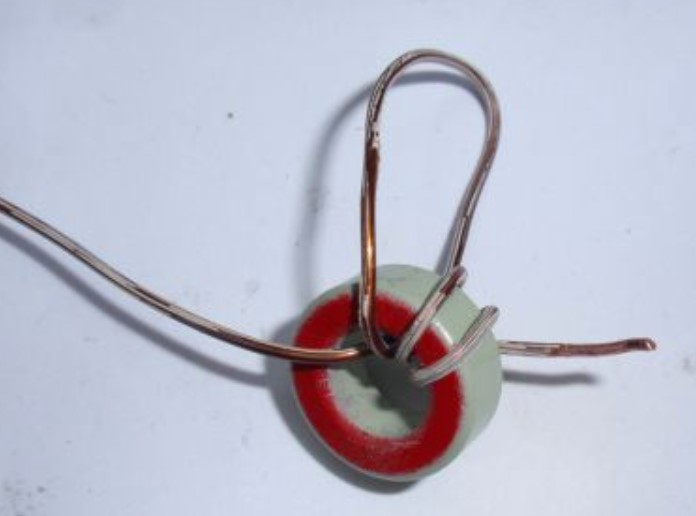

4. Индуктивность (L1): 60–240 мкГн, 15–24 витка провода 1 мм на тороидальном порошковом сердечнике (зелено-красный, желто-белый или зелено-синий, проницаемость 55–75).

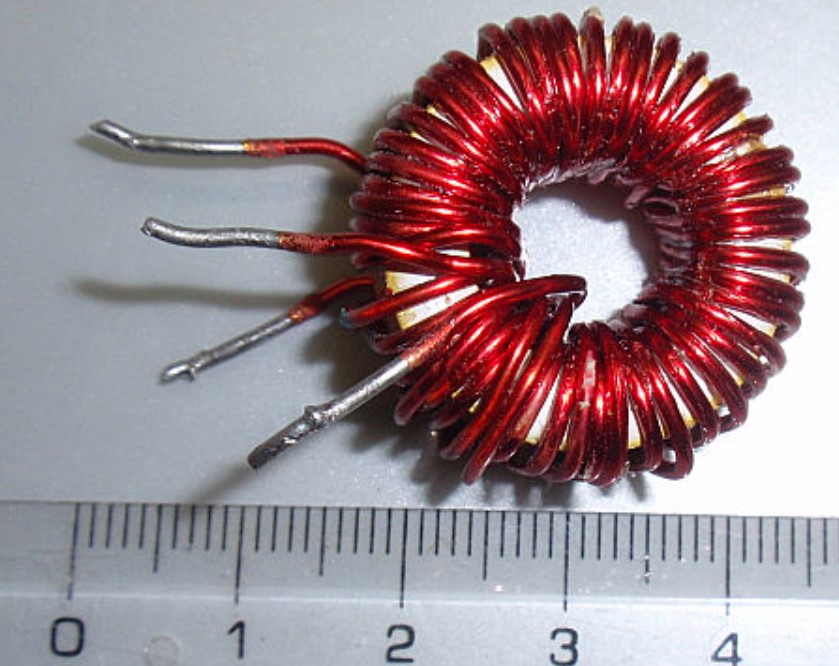

5. Трансформатор (Tr1, для топологии Cuk): коэффициент трансформации 1:1, намотан на тороидальном сердечнике (2x 24 витка, провод 1 мм, индуктивность 60 мкГн).
6. Конденсаторы: C1, C6, C8 — с низким ESR, номинал зависит от выходного напряжения.

Настройка выходного напряжения

Выходное напряжение определяется резистором Rx (или R1 в топологии Cuk) по формуле: Rx = (Uвых — 2,5) × 1880

• Для 20 В: Rx ≈ 33 кОм.
• Для 19 В: Rx ≈ 31 кОм.
• Для 5 В: Rx ≈ 4,7 кОм.

Сборка и радиодетали

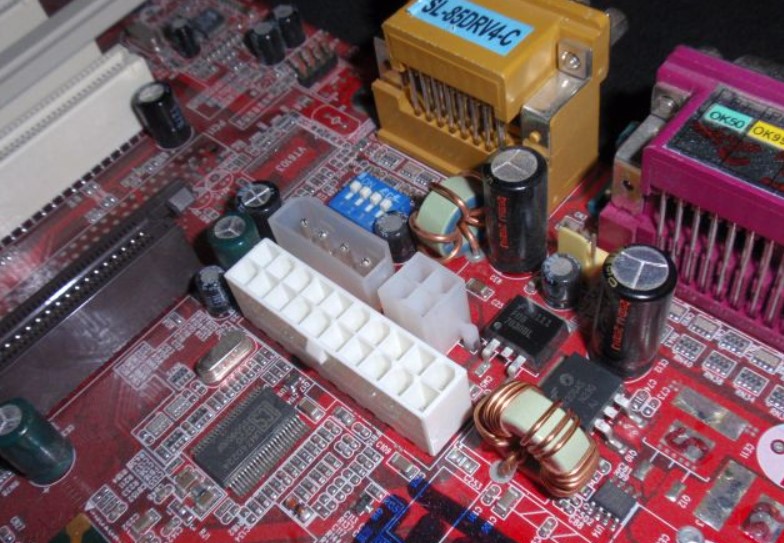

Многие компоненты можно получить из старых материнских плат или блоков питания AT/ATX:

• MOSFET: 06N03LA, N306AS и др.
• Диод Шоттки: SBL1040CT, SBL2045CT.
• Сердечник: тороидальный, зелено-красный (проницаемость 55) или желто-белый (проницаемость 75).
• Конденсаторы: электролитические, с низким ESR.

В повышающей топологии отсутствует встроенная защита от перегрузки и короткого замыкания (требуется предохранитель Po1). Ток может протекать через L1 и D1 при замыкании, что требует дополнительных мер защиты. В топологии Cuk защита от перегрузки возможна при правильной настройке R2.

Примеры тестирования

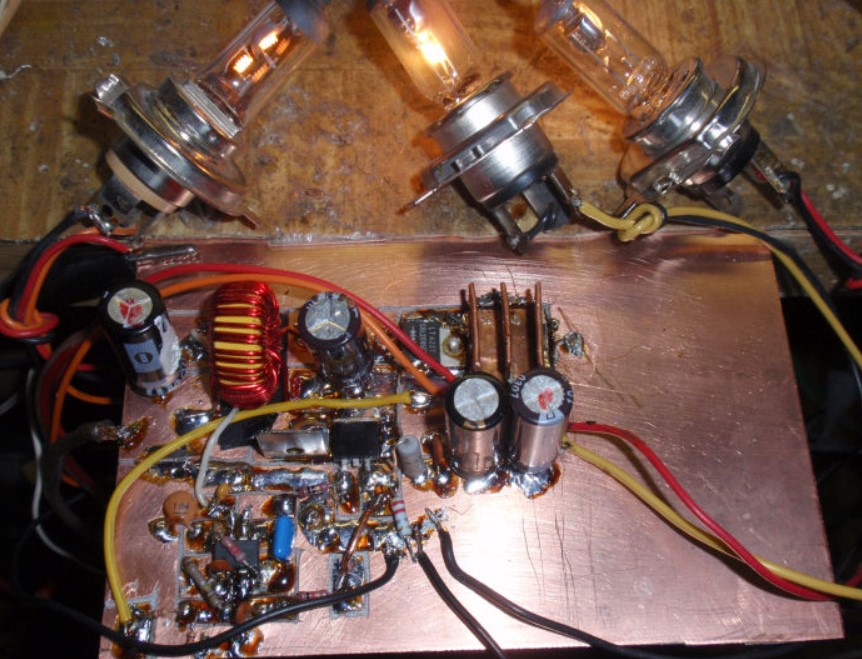

1. Ноутбук (повышающая топология): Вход: 12 В, выход: 19 В, ток: 4 А, мощность: 76 Вт. Компоненты: T1 — IRF2804S, D1 — SBL1040CT, L1 — 15 витков на зелено-красном сердечнике.
2. USB-устройства (топология Cuk): Вход: 12 В, выход: 5 В, ток: 8 А, мощность: 40 Вт. Компоненты: T1 — 09N03LA, D1 — SBL2045CT, Tr1 — 2x 24 витка на желто-белом сердечнике.
3. Универсальное питание: Вход: 12 В, выход: 15 В, ток: 4 А, мощность: 60 Вт.

Универсальный DC/DC-преобразователь

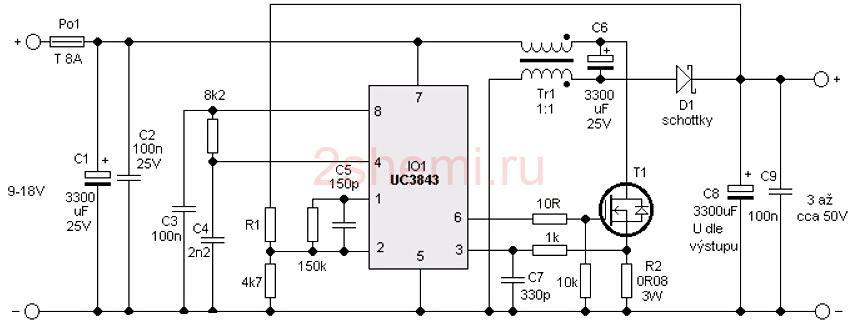

Вот ещё один преобразователь — более универсальный, это компактное и эффективное решение для преобразования постоянного напряжения в диапазоне 9–18 В в выходное напряжение 3–50 В. Он подходит для питания ноутбуков, USB-устройств (5 В), 24-вольтовых приборов, усилителей, портативных телевизоров, а также для зарядки аккумуляторов от автомобильных аккумуляторов (12 В) или солнечных панелей. Гибкость настройки выходного напряжения и высокая эффективность (КПД > 90%) делают его идеальным для самодельных проектов и профессионального применения.

Технические характеристики

• Входное напряжение: 9–18 В.
• Выходное напряжение: настраиваемое, 3–50 В (выше или ниже входного).
• Максимальная нагрузка: до 8 А (зависит от конфигурации).
• Мощность: от нескольких ватт до десятков ватт (до 60 Вт в тестах).
• Частота переключения: 90–95 кГц.
• КПД: >90%.
• Топология: интегральный магнитный инвертор Cuk.
• Защита: ограничение тока через резистор R2, устойчивость к перегрузке и короткому замыканию.

Преобразователь построен на основе топологии Cuk (интегральный магнитный инвертор), которая позволяет получать выходное напряжение как выше, так и ниже входного. Эта топология обеспечивает стабильную работу и защиту от перегрузки при правильной настройке.

Основные компоненты:

• Микросхема управления IO1: UC3843 (низкий порог включения — 8,5 В, спецификация доступна в PDF).
• MOSFET-транзистор (T1): N-канальный, низковольтный, с высоким сопротивлением в закрытом состоянии. Выдерживает сумму входного и выходного напряжений (рекомендуется запас 1,25× макс. напряжение). Примеры: SMD: 09N03LA (охлаждение через плату). Сквозные: IRF3205 (требуется радиатор при высокой мощности).
• Диод Шоттки (D1): SBL2045CT (20 А, 45 В) или аналог с низким падением напряжения. Требуется радиатор при мощности >20 Вт.
• Трансформатор (Tr1): Коэффициент трансформации 1:1, намотан двумя проводами (2x 24 витка, диаметр 1 мм) на тороидальном порошковом сердечнике: Желто-белый (материал 26, проницаемость 75). Зелено-синий (материал 52, проницаемость 75). Индуктивность каждой обмотки: 60 мкГн.
• Конденсаторы: C1, C6, C8: с низким ESR, номинал зависит от выходного напряжения (например, 2x 4700 мкФ 10 В для 5 В). C2, C9: подбираются под выходное напряжение.
• Резистор R1: Задает выходное напряжение по формуле: R1 = (Uвых — 2,5) × 1880 (Uвых в вольтах, R1 в омах). Примеры: 4,7 кОм для 5 В, 31 кОм для 19 В, 33 кОм для 20 В.
• Резистор R2: Определяет порог ограничения тока (например, 0,068 Ом для 8 А). Обеспечивает защиту от перегрузки и короткого замыкания.

Сборка и компоненты

Детали можно извлечь из старых блоков питания AT/ATX, материнских плат или других импульсных источников:

• Трансформатор: Сердечник от AT/ATX (желто-белый или зелено-синий). Снимите старые обмотки и намотайте 2x 24 витка проводом 1 мм.
• MOSFET: 09N03LA (SMD), IRF3205 (сквозной).
• Диод: SBL2045CT или аналог.
• Конденсаторы: Электролитические, с низким ESR, от материнских плат или блоков питания.

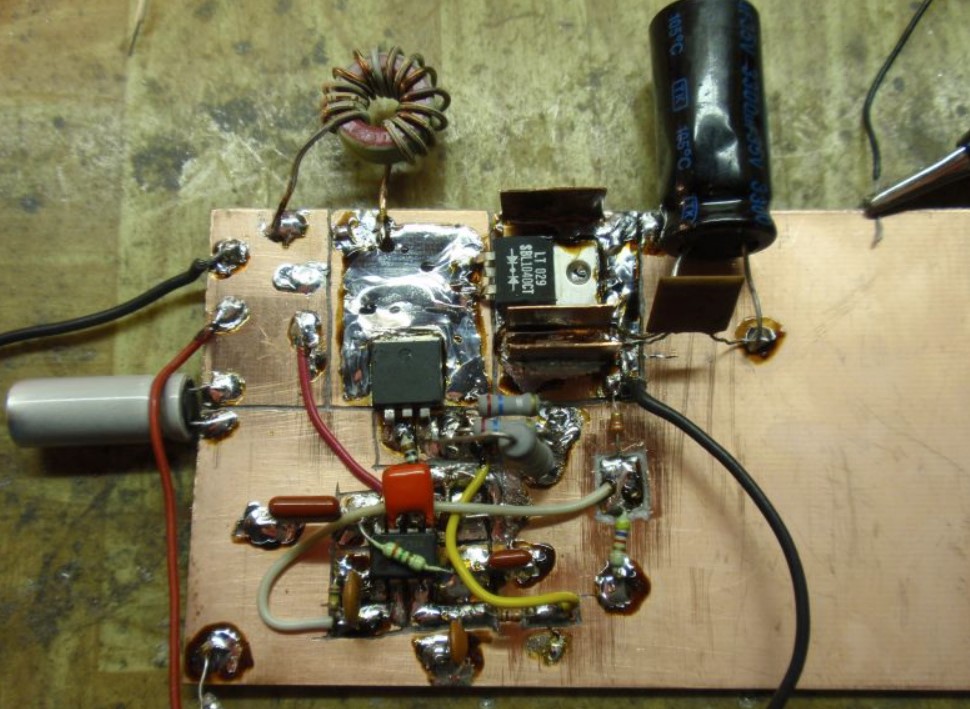

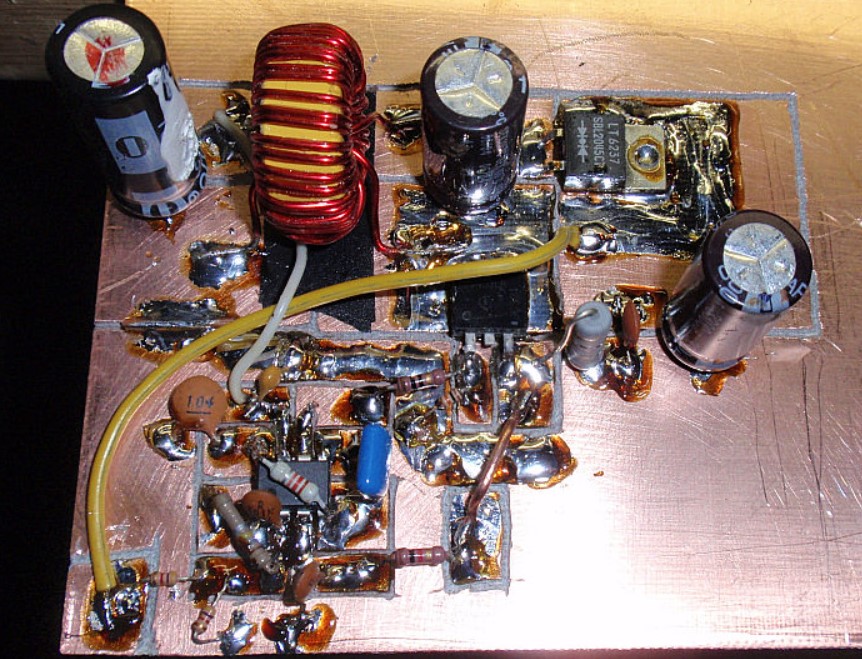

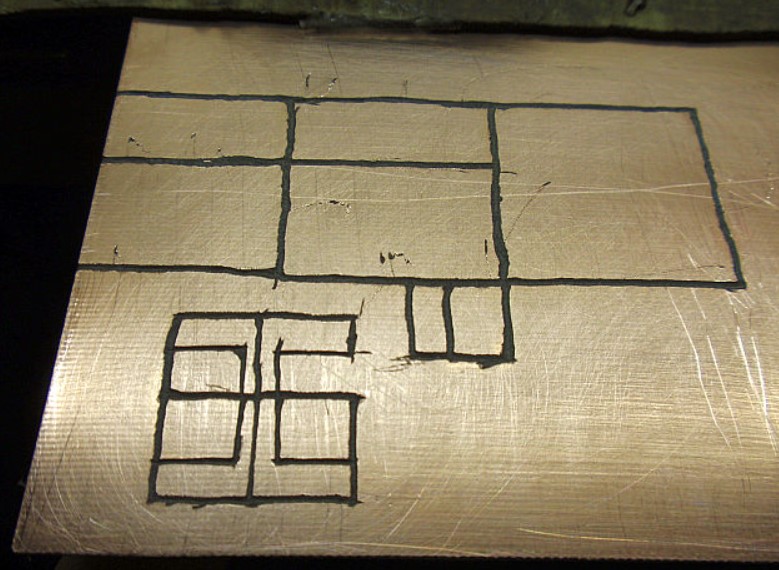

Используйте простую вырезную печатную плату или разработайте свою, обеспечив достаточное охлаждение и расстояние между силовыми компонентами.

Тестирование инвертора

1. USB-питание (5 В): Вход: 12 В, выход: 5 В, ток: 3 А, мощность: 15 Вт. Компоненты: T1 — 09N03LA, D1 — SBL2045CT.
2. USB-питание (высокая нагрузка): Вход: 12 В, выход: 5 В, ток: 8 А, мощность: 40 Вт. Компоненты: T1 — 09N03LA, D1 — SBL2045CT, R2 — 0,068 Ом, C8 — 2x 4700 мкФ (10 В).
3. Универсальное питание (15 В): Вход: 12 В, выход: 15 В, ток: 4 А, мощность: 60 Вт. Компоненты: T1 — 09N03LA, D1 — SBL2045CT, Tr1 — 2x 24 витка.

Требуется точная настройка R1 для получения нужного выходного напряжения. Для мощности >60 Вт необходимы более мощные компоненты и улучшенное охлаждение. Неправильная сборка или отсутствие R1 могут привести к выходу схемы из строя!
