Освещение кузова или грузового отсека транспортного средства становится незаменимым помощником при работе в условиях слабого освещения (особенно ночью). Оно позволяет безопасно и удобно загружать или разгружать груз, исключая необходимость держать фонарик в одной руке. Кроме того, качественное освещение снижает вероятность травм при работе с тяжелыми или острыми предметами, а также защищает от краж или вандализма, так как делает грузовой отсек хорошо видимым, ведь свет будет включаться автоматически.
Если ваш грузовой отсек не оснащен встроенной подсветкой, это не проблема. Предлагаем простой, но эффективный способ организовать освещение самостоятельно.

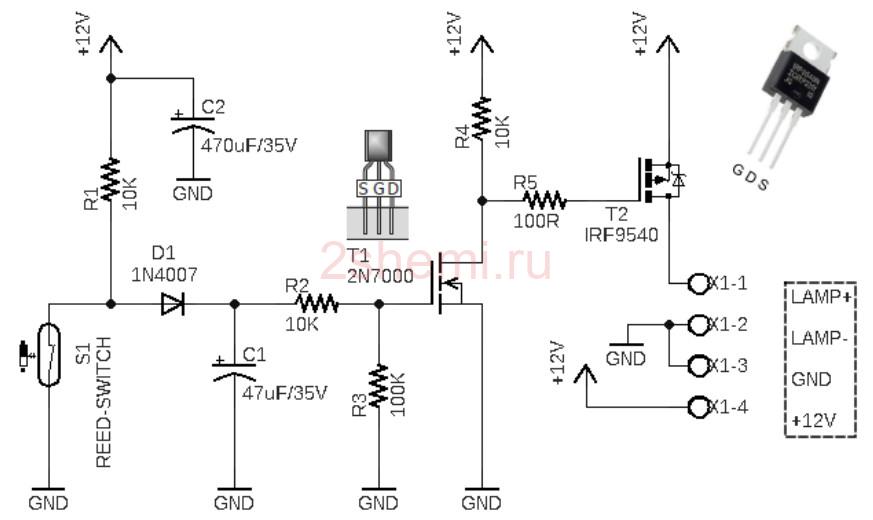

На рынке доступно множество вариантов: от базовых ламп, подключаемых к сети 12 В, до полностью автономных моделей с аккумуляторами. Некоторые более продвинутые устройства используют подключение через автомобильный разъем OBD2, различая типы питания A (12 В) и B (24 В) для разных грузовиков и фур. Но для тех, кто хочет создать свою, мощную и универсальную схему, предлагаем электросхему автоматического освещения кузова с использованием магнитного переключателя.
Как работает автоматика

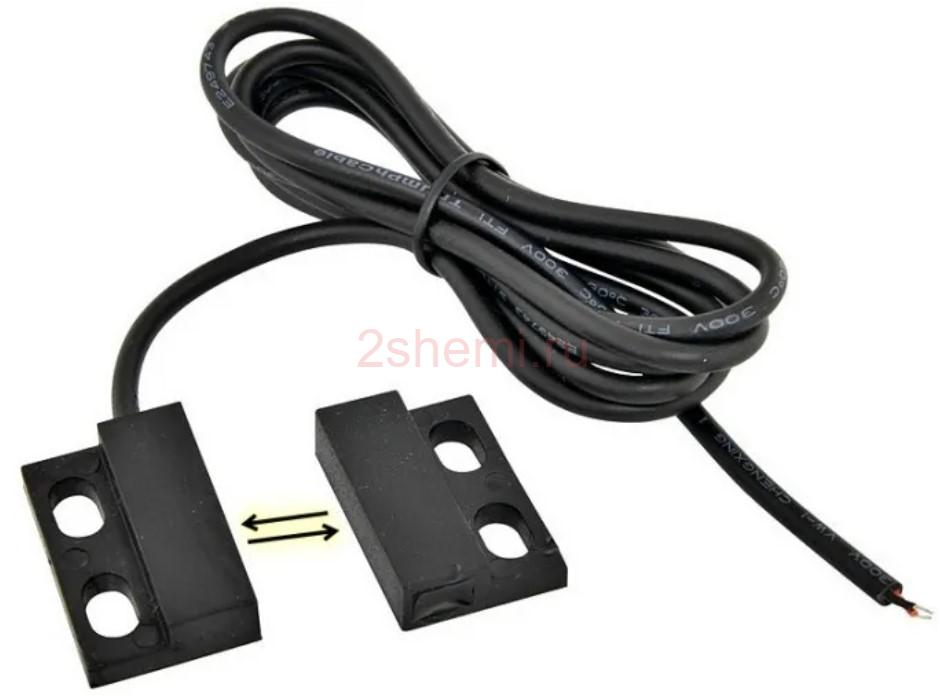

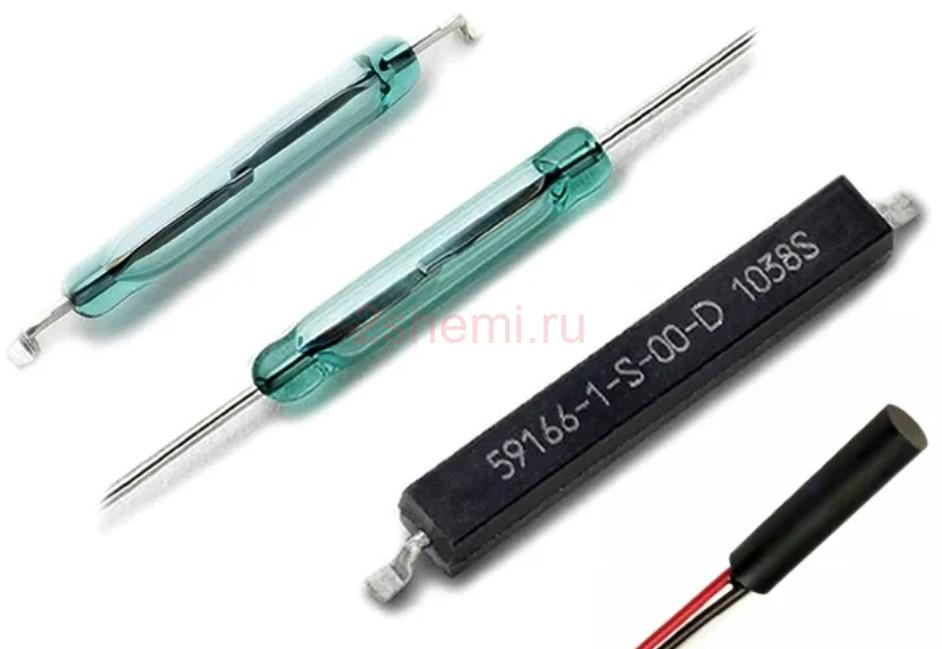

Магнитный выключатель (геркон) — простое и надежное решение. При открытии заднего борта геркон размыкает цепь, активируя освещение. Когда борт закрыт, цепь возвращается в исходное состояние, и лампы отключаются с небольшой задержкой, чтобы избежать мгновенного выключения света.
Магнит крепится к двери, а геркон — к кузову, чтобы правильно фиксировать положение борта. Обратите внимание, что важно выбрать геркон с подходящим расстоянием срабатывания для надежной работы.
Преимущества схемы
- Простота: Не требуется сложных программируемых микроконтроллеров.
- Надежность: Схема защищена от скачков напряжения в автомобильной сети.
- Экономичность: Используются доступные компоненты, такие как автомобильные светодиодные лампы 12 В.
Результаты испытаний

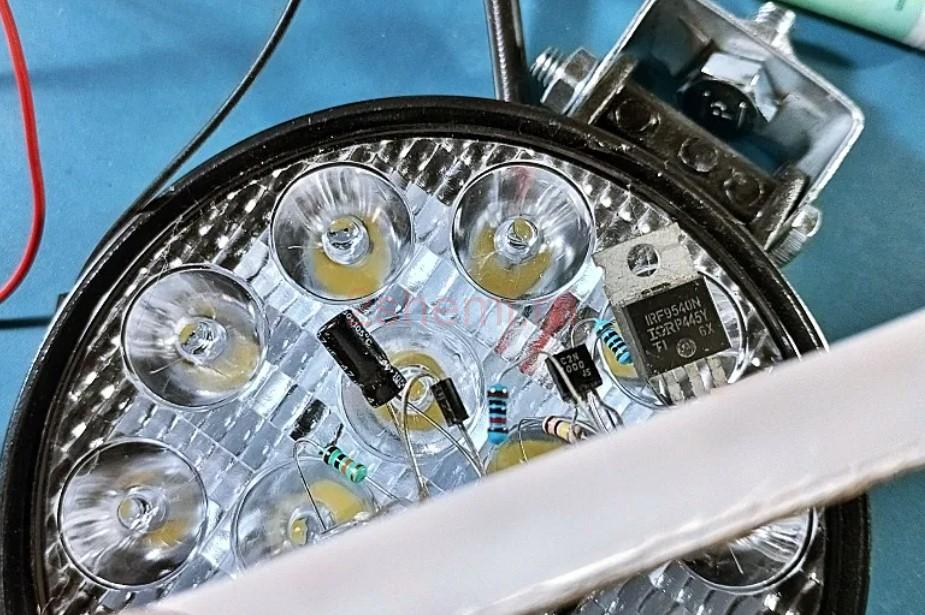

Первые тесты на макетной плате показали что конструкция работает стабильно и обеспечивает отличное освещение. А простота и универсальность подхода делают эту схему идеальным решением для модернизации вашего транспорта.
Так почему бы не попробовать собрать её? Вы получите удобство и безопасность за минимальные затраты!
