Бесконтактный индикатор напряжения для скрытой проводки

Бесконтактный индикатор напряжения позволяет безопасно определять наличие электрического тока без непосредственного контакта с проводами. Такие устройства обычно используются электриками, строителями или просто домашними мастерами, которым важно проверить проводку (особенно скрытую в стене) перед электромонтажными работами.

Бесконтактный индикатор (или детектор напряжения) — это устройство, которое определяет электрическое поле вокруг проводника. В отличие от обычных, таких как отвертка-индикатор, они не требуют прямого касания с токонесущим проводом, что делает их безопаснее и удобнее в использовании. А в случае скрытой проводки — просто незаменимыми.

Как работает бесконтактный индикатор

Принцип работы основан на обнаружении переменного электрического поля, возникающего вокруг проводника с напряжением. Внутри установлен высокочувствительный сенсор, который улавливает изменения электрического потенциала и подает сигнал в виде звукового или светового оповещения. Более подробно различные конструкции этих приборов смотрите в каталоге: https://www.bigam.ru/catalog/indikatory-napryazheniya-10505/

Бесконтактные индикаторы могут работать по разным технологиям:

• Емкостные — реагируют на электростатическое поле вокруг проводника.
• Электромагнитные — улавливают изменения магнитного поля.
• Комбинированные — совмещают оба метода для более точного определения напряжения.

В зависимости от сложности устройства, может существенно изменяться дальность и точность обнаружения проводника.

Использование такого устройства

Этот прибор используется в самых разных сферах:

• Проверка электропроводки — помогает быстро найти фазный провод.
• Обнаружение скрытой проводки — некоторые модели способны выявлять провода в стене.
• Диагностика электросетей — проверка работы розеток, выключателей и бытовой техники.
• Проверка целостности кабелей — позволяет определить повреждения без вскрытия изоляции.

Есть даже модели с определением и запоминанием фаз в 3-фазных сетях.

Виды бесконтактных детекторов

1. Бытовые модели. Они просты в использовании, подходят для дома и офиса. Например, отвертка-индикатор напряжения бесконтактная.

2. Профессиональные модели. Имеют расширенные функции: регулировку чувствительности, возможность работы с высоким напряжением. Примеры: Fluke LVD2, KVT, RGK, Uni-T.

3. Высоковольтные детекторы. Применяются на подстанциях, ЛЭП и промышленном оборудовании. Они способны определять напряжение на значительном расстоянии.

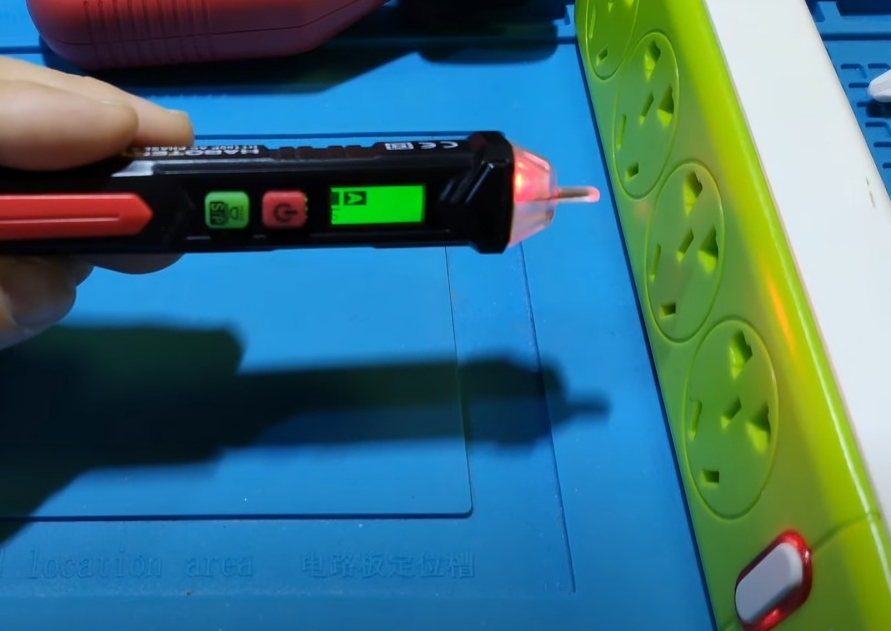

Как пользоваться прибором:

1. Включите и убедитесь, что он работает (проверьте на заведомо рабочем источнике).
2. Поднесите к проводу или розетке 220V.
3. При обнаружении напряжения устройство издаст сигнал (звуковой, световой или вибрационный).

Некоторые модели позволяют регулировать чувствительность для работы с разными уровнями напряжения. Такая опция очень даже полезна, ведь в помещении с кучей кабелей бывает сложно точно определить скрытую проводку, поэтому без снижения чувствительности будет никак не обойтись.

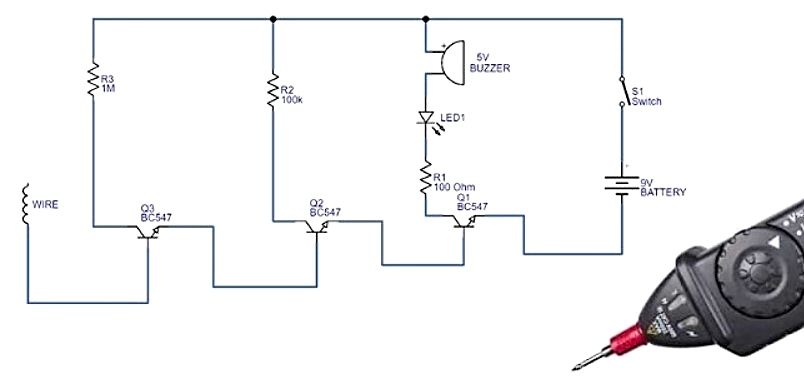

Схема бесконтактного индикатора напряжения

Если у вас есть хоть немного познаний в электронике, можно собрать подобный индикатор самостоятельно. Тем более имеется 100 раз проверенная простенькая схема. Для этого понадобятся:

• 3 транзистора.
• Светодиод и бузер.
• Пару резисторов.
• Батарейка на 3-4 В.

Принцип работы прост: транзисторы реагируют на электрическое поле, что приводит к звуковому сигналу и зажиганию светодиода. Но конечно такой прибор не сравнится по удобству, универсальности и надежности с заводскими моделями.

Какой индикатор напряжения выбрать

Оставим стоимость — тут уже каждый определяется сам. Но при выборе обращайте внимание на:

• Диапазон измеряемого напряжения (обычно 90-1000 В).
• Наличие звуковой и световой индикации.
• Регулировку чувствительности.

Что касается конкретных моделей, то по опыту можем порекомендовать такие:

Рейтинг лучших бесконтактных детекторов напряжения

1. Fluke 1AC-D — надежный профессиональный инструмент с высокой точностью.
2. LVD2 Fluke — сочетает детектор напряжения и фонарик.
3. BSIDE AVD06 — бюджетный вариант с хорошей функциональностью.
4. Aneng 1AC-D — компактная модель для бытового использования.
5. Uni-T UT12E — популярная модель с регулируемой чувствительностью.

Таблица популярных моделей:

Таким образом, бесконтактные индикаторы напряжения — это удобные и безопасные устройства, которые помогают в быту и на производстве. При выборе стоит ориентироваться на надежные бренды, удобные функции и изменяемую чувствительность прибора.
