Электронные дроссели в авто: неисправности и ремонт

Оглавление:

Электронный дроссель — это элемент впускной системы двигателя, обеспечивающий регулирование подачи воздуха в цилиндры без механической связи между педалью акселератора и дроссельной заслонкой. В отличие от традиционного тросикового механизма, здесь используется сервопривод и датчики, передающие сигналы в электронный блок управления (ЭБУ). Последний, в свою очередь, принимает решение о степени открытия заслонки в зависимости от текущих параметров работы двигателя, положения педали, температуры, нагрузки и других факторов.

Применение электронной дроссельной системы обусловлено рядом задач: снижение выбросов, повышение топливной эффективности, реализация различных режимов работы (например, круиз-контроль, старт-стоп), а также возможность адаптивного управления тягой в зависимости от внешних условий.

Основные элементы системы

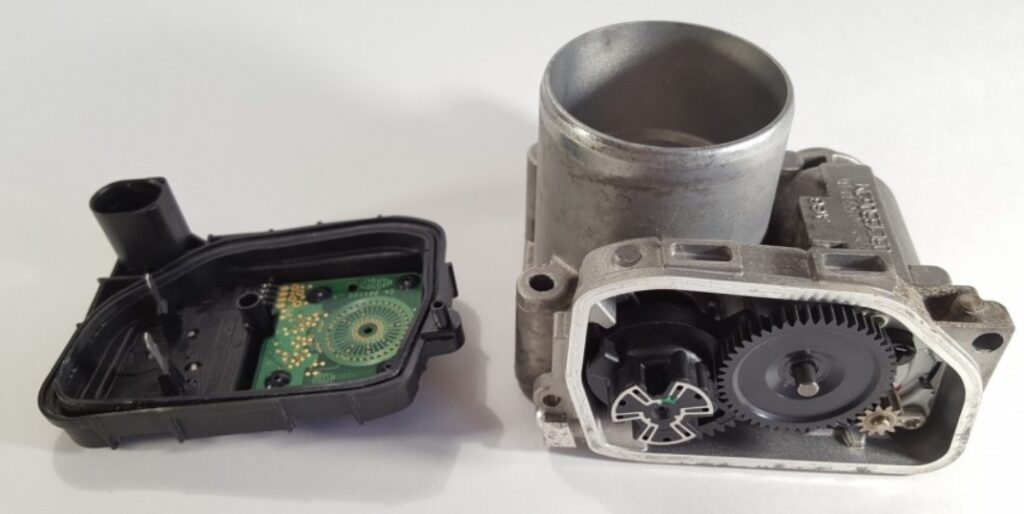

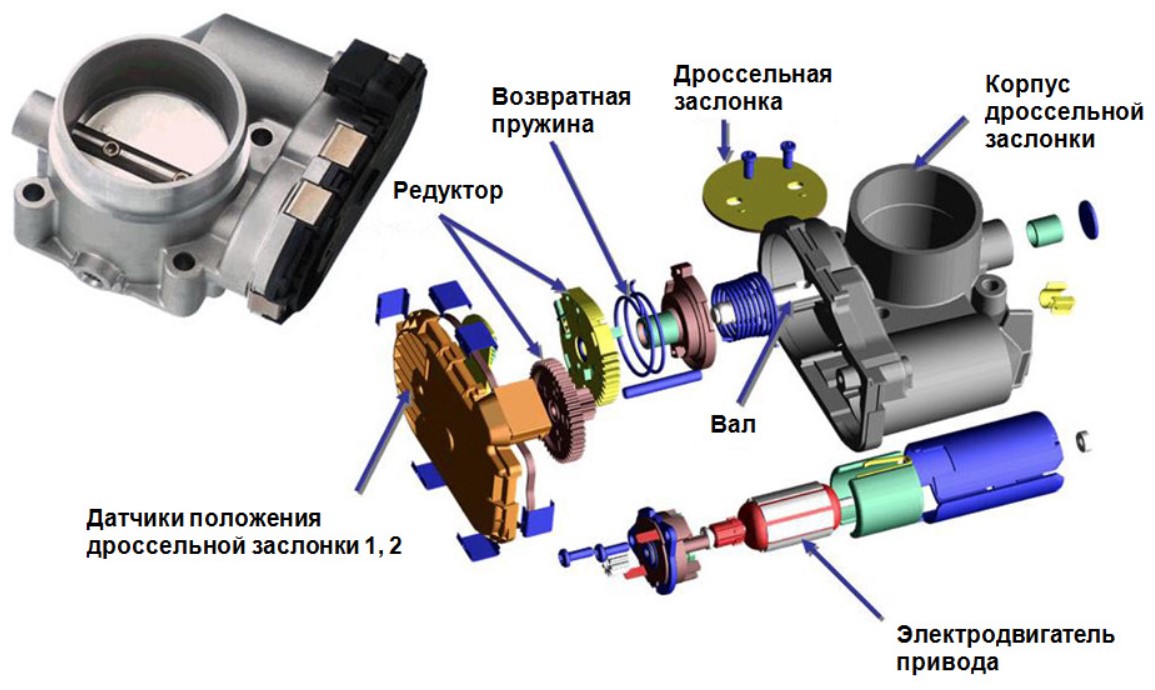

Конструкция электронного дросселя включает следующие ключевые компоненты:

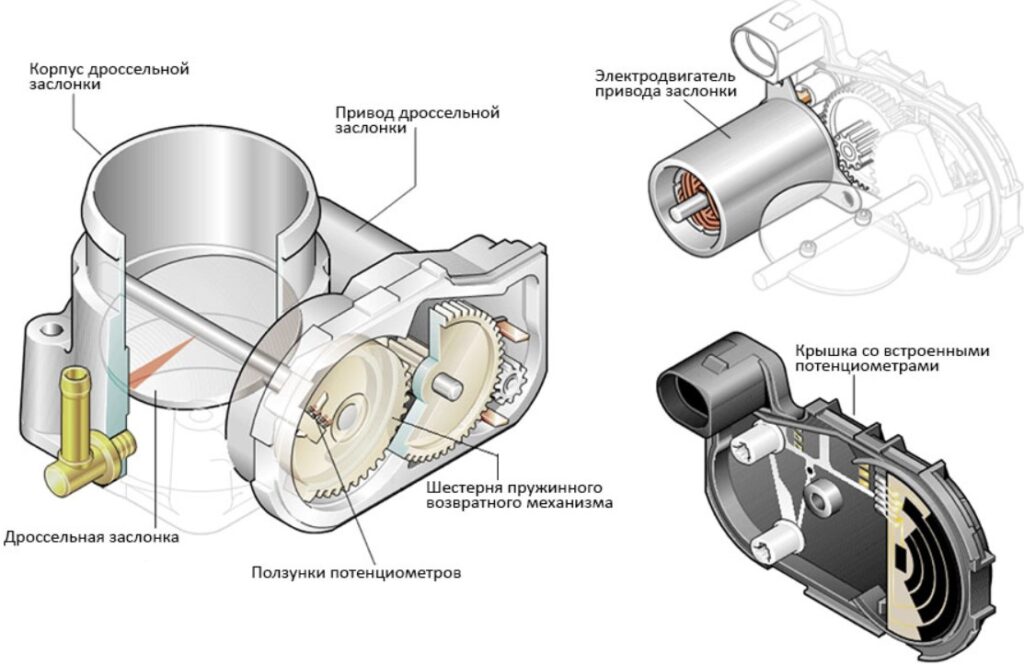

Сервопривод

Электрический двигатель, управляемый через сигналы с ЭБУ, отвечает за поворот заслонки. На валу дросселя закреплён редуктор, обеспечивающий плавность и точность изменения угла.

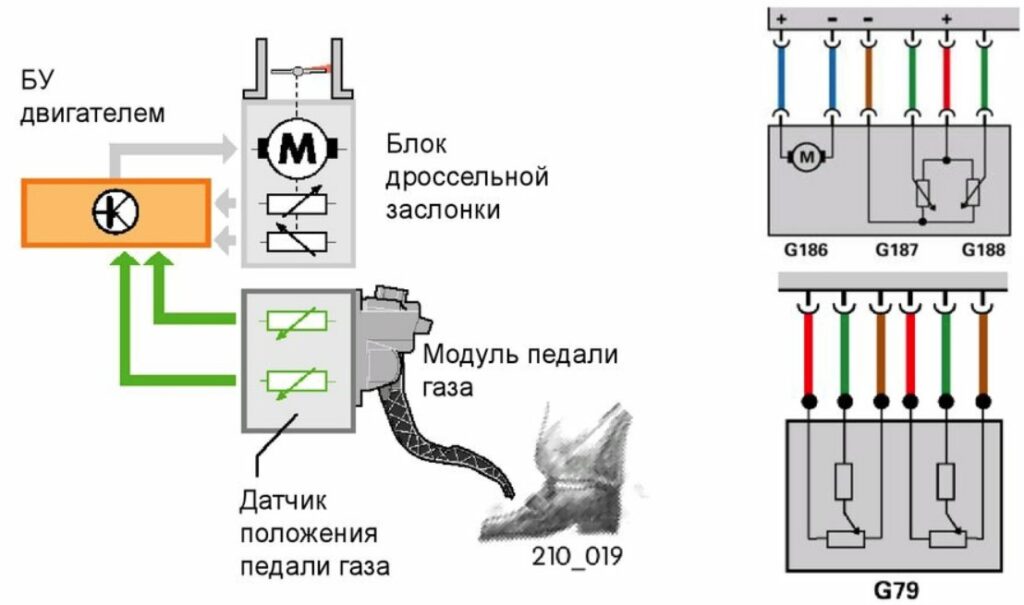

Датчики положения дроссельной заслонки

Обычно применяется два датчика (TPS1 и TPS2) для контроля угла открытия. Это необходимо для повышения точности измерений и резервирования в случае выхода одного из каналов из строя.

Электронный блок управления

ЭБУ выполняет обработку всех входящих сигналов, включая положение педали акселератора, данные температурных и кислородных датчиков, информацию о нагрузке и оборотах коленвала. На основе полученной информации формируется команда на изменение положения дроссельной заслонки.

Контрольная цепь питания

Обеспечивает электропитание сервопривода и датчиков. Она также подвержена отказам, что может вызвать появление ошибок и сбоев в работе заслонки.

Принцип работы системы

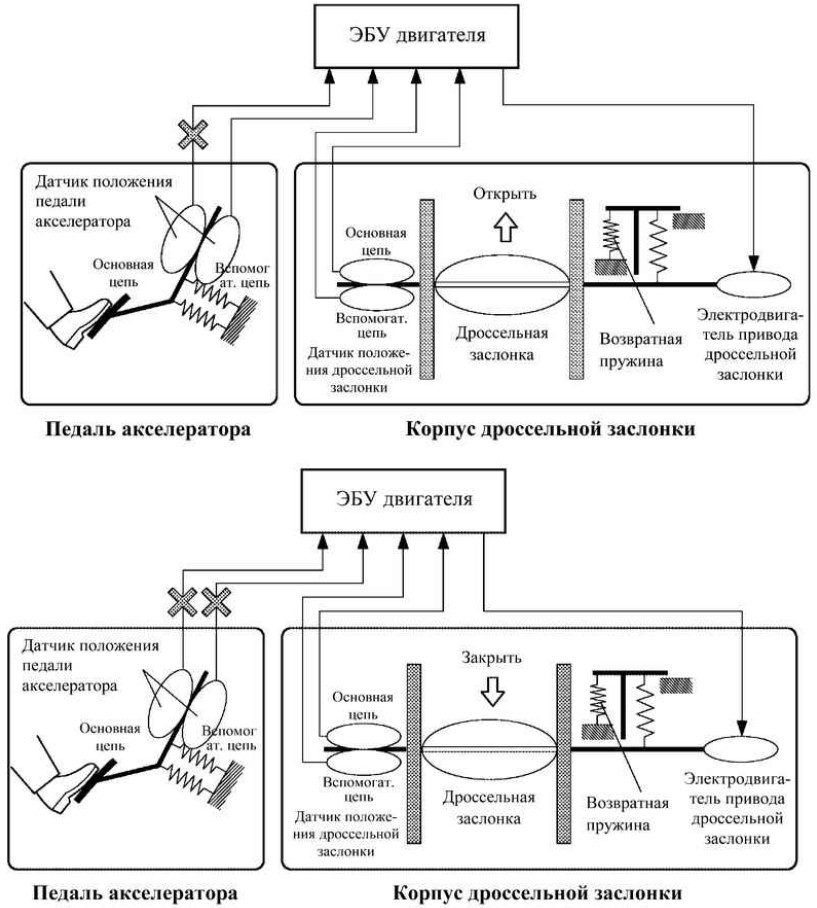

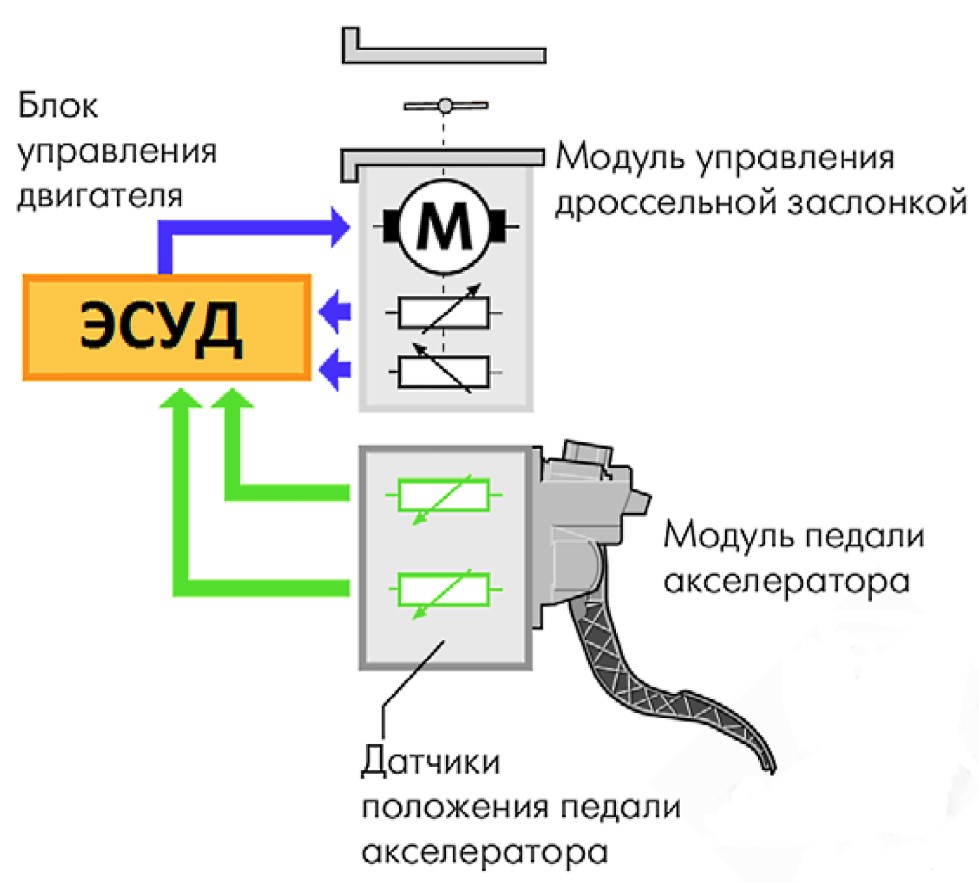

Когда водитель нажимает на педаль газа, перемещается датчик положения педали (APP – Accelerator Pedal Position Sensor). Он передаёт цифровой сигнал в ЭБУ. Последний сравнивает полученные данные с текущими параметрами двигателя и, при необходимости, посылает управляющий сигнал на сервопривод заслонки. В зависимости от команды заслонка открывается на определённый угол, обеспечивая нужный поток воздуха во впускной коллектор.

При этом система постоянно корректирует своё поведение. Например, при запуске двигателя на холодную заслонка может открываться шире, обеспечивая устойчивые обороты холостого хода. При торможении двигателем или при работе системы стабилизации тяги наоборот — возможно ограничение открытия дросселя, несмотря на нажатую педаль.

Распространённые симптомы неисправности

Поломки дроссельного узла могут проявляться по-разному. Ниже перечислены наиболее частые признаки:

Плавающие обороты двигателя

Обороты холостого хода становятся нестабильными. Это может быть связано с загрязнением заслонки, нарушением сигнала с датчиков или сбоем в управлении сервоприводом.

Плохая реакция на нажатие газа

Автомобиль не ускоряется при нажатии на педаль или делает это с заметной задержкой. Возможны рывки или кратковременные провалы в тяге.

Зависание оборотов

После сброса педали газа обороты не снижаются, оставаясь на повышенном уровне. Такая ситуация характерна при подклинивании заслонки или неправильной адаптации после вмешательства.

Повышенный расход топлива

При нарушении точности дозировки воздуха система переходит в аварийный режим, а ЭБУ может начать обогащать смесь, чтобы компенсировать нестабильную подачу воздуха.

Активизация лампы неисправности (Check Engine)

ЭБУ фиксирует отклонения в сигналах датчиков положения, сервопривода или питания, что приводит к появлению диагностических кодов и включению индикатора на панели приборов.

Диагностика схемы электронного дросселя

Для эффективной диагностики используются следующие методы:

Считывание ошибок с помощью сканера

Использование OBD-II адаптера позволяет считать коды неисправностей, связанных с работой дроссельной системы. Некоторые из них:

P2101 – Неверная позиция заслонки
P2119 – Неудачная адаптация
P0120 – Ошибка датчика положения
P2110 – Принудительное ограничение оборотов

Каждый из этих кодов может указывать как на механическую неисправность, так и на проблему с цепью или программной настройкой.

Проверка датчиков и цепей

С помощью мультиметра возможно измерение сопротивления и напряжения на контактах датчиков положения. Резкие скачки или отсутствие отклика при повороте заслонки свидетельствуют о неисправности.

Осмотр физического состояния заслонки

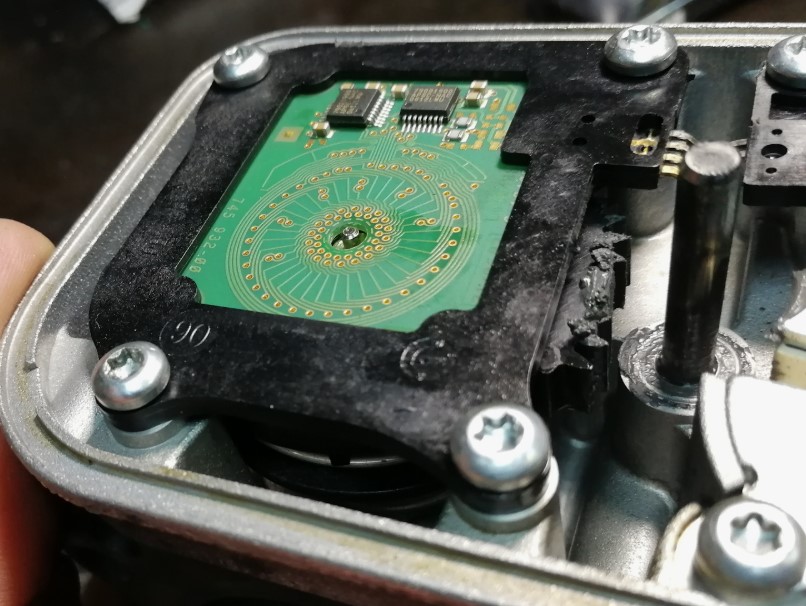

Часто причиной неправильной работы служит загрязнение. Отложения из масла и пыли на стенках корпуса заслонки и в области уплотнения мешают свободному перемещению, вызывая заедание.

Анализ показаний в реальном времени

На диагностическом оборудовании можно отследить текущие значения открытия заслонки, напряжения датчиков, сигналы от педали акселератора. Несоответствие значений между каналами TPS1 и TPS2 говорит о неисправности одного из них.

Процесс адаптации в авто

После любой манипуляции с дроссельной заслонкой (замена, чистка, сброс ошибок) требуется адаптация. Она необходима для того, чтобы ЭБУ заново обучился определять «нулевое» и «максимальное» положение заслонки, исключая перекосы и ошибки в управлении.

Варианты адаптации

Автоматическая адаптация при запуске – характерна для современных автомобилей, особенно тех, у которых ЭБУ способен выполнять цикл инициализации после каждого включения зажигания.
Программная адаптация через сканер – позволяет вручную запустить процедуру с заданными параметрами.
Ручной метод – используется, например, на ВАЗах: включение зажигания без запуска двигателя, выжидание определённого времени, выключение зажигания и пауза, после чего мотор запускается.

Неверно выполненная адаптация приводит к нестабильному холостому ходу и снижению отклика на нажатие газа.

Очистка электронного дросселя

В процессе эксплуатации на поверхности дроссельной заслонки и внутренних стенках канала образуется слой нагара, состоящий из масляных испарений и пыли, поступающей через фильтр. Даже при исправной системе вентиляции картера загрязнение происходит постепенно, что со временем ухудшает герметичность закрытого положения заслонки, вызывает заедания и нарушения холостого хода.

Когда требуется чистка

Показания к чистке:

Появление плавающих оборотов
Затруднённый запуск двигателя
Рывки при малом открытии газа
Диагностический код о «неудачной адаптации»
Снижение отклика на педаль акселератора

Подготовка и инструменты

Перед началом процедуры необходимо:

Отсоединить клемму аккумулятора
Снять воздуховод и разъёмы с дроссельного узла
Подготовить чистую ветошь, жидкость для чистки карбюратора или специализированный очиститель

Нельзя использовать абразивные средства или металлические щётки — это повредит покрытие стенок и шторки.

Этапы чистки

Заслонка фиксируется в полуоткрытом положении. Запрещается пытаться вращать её вручную без снятия или обесточивания.
Очиститель распыляется на загрязнённые участки. Через несколько секунд загрязнение растворяется.
Протирание выполняется аккуратными движениями по окружности, особенно в зоне уплотнения.
После очистки необходимо высушить узел и вернуть всё на место.
Выполняется адаптация заслонки, иначе двигатель может нестабильно работать.

Чистку следует проводить с интервалом 20–40 тыс. км, особенно на автомобилях, подверженных повышенному загрязнению (городская езда, активная вентиляция картера).

Замена электронного дросселя

Иногда очистка и адаптация не дают результата. Это означает, что неисправен сервопривод, датчики положения, или повреждён корпус. В этом случае требуется полная замена дроссельного узла.

Признаки необходимости замены

Повторяющиеся ошибки, не исчезающие после чистки и адаптации
Нарушение герметичности корпуса
Посторонние звуки от электродвигателя
Значительное отклонение положения заслонки при диагностике
Отсутствие движения заслонки при включении зажигания

Процесс замены

Отсоединяется аккумулятор.
Снимаются разъёмы и патрубки.
Откручиваются болты крепления дроссельного узла.
Новый узел устанавливается на прокладку, затягивается с нужным моментом.
Подключаются все элементы, выполняется адаптация.

Важно устанавливать оригинальные или сертифицированные детали. Некоторые дешёвые аналоги могут быть несовместимы с программным обеспечением ЭБУ, что приведёт к ошибкам.

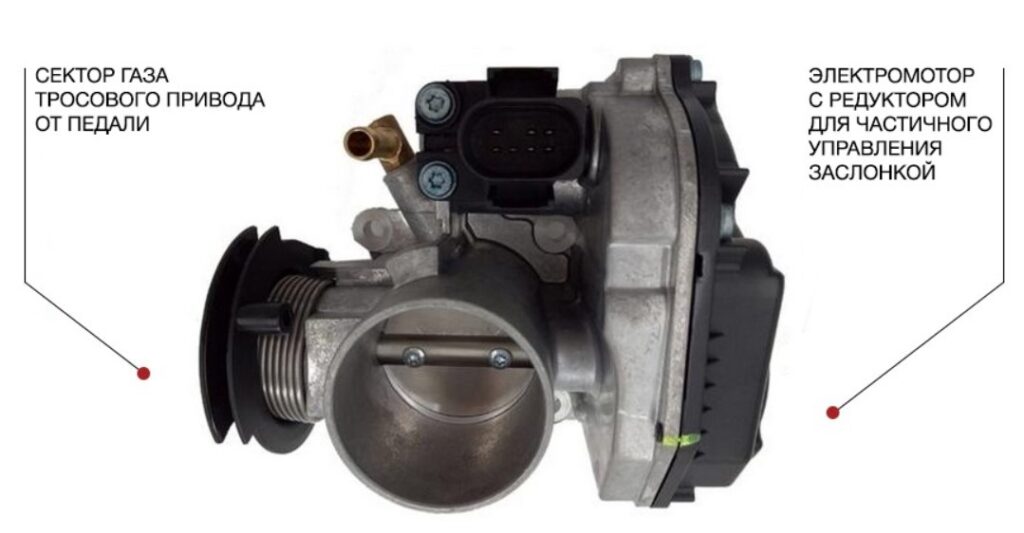

Конструктивные отличия по моделям авто

Разные автопроизводители используют дроссельные узлы с отличающейся компоновкой и логикой управления. Ниже приведены особенности наиболее распространённых типов.

ВАЗ (2114, Калина, Приора, Гранта)

Системы применяют электропривод Bosch или Сarter. Имеют простую структуру, легко поддаются адаптации и чистке. Часто встречаются загрязнения и проблемы с адаптацией после отсоединения аккумулятора. Сканером типа ELM327 с программами OpenDiag, ScanMaster можно легко производить диагностику и адаптацию.

Renault (Logan, Sandero)

На автомобилях с моторами K7M и K4M используется Siemens или Valeo. Дроссель может отличаться формой, иметь нестандартные фишки. Диагностика проводится через CAN-шину. Некоторые ошибки можно устранить только через оригинальное ПО Clip или DDT2000.

Toyota

На двигателях с системой ETCS-i применяется интеллектуальное управление, завязанное на датчики массы воздуха и положение коленвала. Заслонка участвует в торможении двигателем, поддержании устойчивости, антибуксе. Требует точной диагностики и специального оборудования.

LADA Largus

В зависимости от года выпуска устанавливаются разные версии заслонок: от Renault или отечественные. Отличаются формой и алгоритмом адаптации.

Газель, УАЗ, другие

На многих коммерческих и внедорожных автомобилях используется простая реализация электронной заслонки. Часто встречаются проблемы с цепью питания и окислением контактов. Конструкция обычно разборная, но не подлежит ремонту в полевых условиях.

Отличия от механического

Механическая система использует тросик, соединяющий педаль с заслонкой. В отличие от этого, электронная система обеспечивает множество преимуществ:

Возможность автоматической регулировки подачи воздуха
Совмещение с системами стабилизации, круиз-контроля
Более точное дозирование, особенно на низких оборотах
Уменьшение износа механических компонентов

В то же время электронная система более уязвима к загрязнению, требует регулярной адаптации и может выйти из строя из-за перепадов напряжения или сбоев ЭБУ.

Диагностика неисправностей

Выявление и устранение неисправностей дроссельного узла требует системного подхода. Диагностика может проводиться как с помощью сканера, так и визуально — при наличии характерных признаков. Приведём методы, применимые в домашних условиях и на СТО.

Диагностика без сканера

При отсутствии диагностического оборудования можно ориентироваться на следующие признаки:

При включении зажигания не слышно характерного жужжания — не работает электродвигатель
Обороты «гуляют» на холостом ходу, особенно при прогреве
Двигатель глохнет при сбросе газа
Реакция на педаль акселератора замедленная или отсутствует
После очистки не происходит самокалибровка — нужна принудительная адаптация

Можно провести простую проверку мультиметром:

Снять разъём с датчика положения.
Измерить сопротивление между выводами: при изменении положения сопротивление должно изменяться плавно.
Проверить питание — обычно 5 В и масса. Их отсутствие указывает на обрыв в жгуте или сбой ЭБУ.

Диагностика со сканером

Сканеры OBD-II позволяют считать коды неисправностей и увидеть параметры работы узла в реальном времени. Ключевые параметры:

$ \theta_{desired} $ — заданное положение заслонки
$ \theta_{actual} $ — фактическое положение
Напряжение на датчиках $ V_1, V_2 $
Ток через исполнительный привод

При расхождении $ \theta_{desired} — \theta_{actual} > 5^\circ $ ЭБУ заносит ошибку, активирует аварийный режим (лимп-мод) и отключает дроссель.

Типовые коды неисправностей

Приведём таблицу с расшифровкой основных кодов, связанных с электронным дросселем.

Код	Описание	Возможная причина
P2100	Цепь управления исполнительным механизмом	Обрыв, перегрев, короткое замыкание
P2101	Положение заслонки вне допустимого диапазона	Заклинивание, загрязнение, сбой в ЭБУ
P2110	Ограничение подачи воздуха (Fail-Safe)	Аварийный режим, ошибка датчика положения
P2111	Заслонка заклинила в открытом положении	Грязь, механическое повреждение
P2112	Заслонка заклинила в закрытом положении	Сбой привода, обрыв шестерни
P0120–P0124	Ошибки датчика положения дроссельной заслонки	Обрыв цепи, ложные сигналы, нестабильное питание
P0638	Ошибка привода дроссельной заслонки (Bank 1)	Неисправен сам узел или блок управления

Для точной диагностики рекомендуется использовать сканеры, поддерживающие чтение потока данных, например, Launch, Autel, Bosch KTS, либо адаптер ELM327 с программой Forscan, OpenDiag или PyRen.

Математика работы электронного дросселя

Работа электронной заслонки связана с управлением по замкнутому контуру (обратной связи). Положение заслонки управляется через ПИД-регулятор, который минимизирует ошибку между заданным и текущим положением:

$$
e(t) = \theta_{desired}(t) — \theta_{actual}(t)
$$

Затем вычисляется управляющее напряжение:

$$
u(t) = K_p e(t) + K_i \int e(t) dt + K_d \frac{de(t)}{dt}
$$

где:

$ K_p $ — пропорциональный коэффициент,
$ K_i $ — интегральный,
$ K_d $ — дифференциальный.

Эта формула используется в ЭБУ для расчёта момента и направления вращения электродвигателя. При неисправности датчика или загрязнении заслонки возникает постоянная ошибка $ e(t) $, что вызывает срыв регулирования.

Часто задаваемые вопросы

Можно ли отрегулировать электронный дроссель вручную?

Нет. Заслонка управляется исключительно через ЭБУ. Любое механическое вмешательство приведёт к ошибкам и потере калибровки.

Что делать, если после замены дросселя машина не заводится?

Возможно, не выполнена адаптация или установлено несовместимое изделие. Следует перепроверить разъёмы, питание, очистить ошибки и выполнить принудительную калибровку через сканер.

Чем опасна езда с неисправной заслонкой?

Нарушается стабильность оборотов, повышается расход топлива, возможен полный отказ акселератора. При возникновении ошибок блок управления может ограничить скорость до 20–30 км/ч.

Артикул	Автомобиль	Производитель	Диаметр заслонки (мм)
2170-1148010	Лада Приора	Bosch	50
11183-1148010	Лада Калина	Siemens VDO	48
21120-1148010	ВАЗ 2112	Январь 7.2	52
408238824R	Renault Logan	Pierburg	60
22030-0T020	Toyota Corolla	Denso	56

Модель ВАЗ	Двигатель	Артикул дросселя	Совместимость
2114	1.6 8v	21114-1148010	Да
Приора	1.6 16v	2170-1148010	Да
Калина	1.4/1.6	11183-1148010	Частично
Гранта	1.6 8v	2190-1148010	Да
Нива	1.7 инжектор	21214-1148010	Да, с переходной пластиной

Как влияет на расход топлива

Расход топлива напрямую зависит от точности управления воздушной заслонкой. Электронный дроссель способен:

Уменьшать количество воздуха при торможении двигателем, снижая потери
Обеспечивать стабильное соотношение воздух/топливо λ = 1
Обеспечивать быстрый переход на обеднённую смесь при сбросе газа
Уменьшать прогревочные обороты и тем самым экономить топливо

При неисправности узла ЭБУ переходит на аварийный режим, увеличивает впрыск и игнорирует сигналы лямбда-зонда, что приводит к перерасходу.

Влияние дроссельного узла на экологию

Современные нормы выбросов (Euro-4, Euro-5 и выше) требуют точного контроля подачи воздуха и нейтрализации отработанных газов. Электронный дроссель:

Позволяет точно управлять количеством воздуха, попадающего в камеру сгорания
Снижает выбросы CO и CH за счёт работы в стехиометрическом режиме
Служит частью системы EGR (рециркуляции) при частичных нагрузках
Обеспечивает адекватную работу катализатора благодаря поддержанию температурного режима

Если заслонка заклинивает в открытом положении, это может привести к переобогащению смеси и перегреву катализатора.
