Chery Jaecoo J7 — премиальный кроссовер, представленный в 2023 году под суббрендом Jaecoo, созданным китайской компанией Chery для экспортных рынков. Авто ориентировано на водителей, ценящих сочетание стиля, технологий и производительности. Его электрооборудование — сложная и многоуровневая система, которая обеспечивает работу мощного двигателя, интеллектуальных систем помощи и комфортабельного салона. Давайте подробно разберем схему электрических цепей, опишем ключевые компоненты и их функции, чтобы понять, как устроена эта система и как её использовать для диагностики или модернизации.
Электрическое оборудование Jaecoo J7
Jaecoo J7 построен на модульной платформе T1X, той же, что используется в Omoda C5, но с адаптацией под более высокие требования к производительности и комфорту. Электросистема автомобиля включает сотни компонентов: от аккумулятора до сложных блоков управления, соединенных цифровой шиной CAN. Основные задачи электрооборудования:
- Питание силового агрегата (1.6 Turbo, 186 л.с.) и трансмиссии (7DCT с двойным сцеплением).
- Управление системами комфорта (климат, мультимедиа, освещение).
- Координация безопасности и ассистентов водителя (ADAS).
Полная схема электрооборудования Jaecoo J7 доступна в PDF документе «T1EJ Electrical Wiring Diagram» (версия от июля 2023 года), который весит около 115 МБ и доступен для бесплатного скачивания по ссылке в конце статьи. Схема делится на несколько разделов: силовые цепи, управление модулями, жгуты проводов и точки заземления.
Основные компоненты схемы
Источник питания: аккумулятор и генератор
АКБ расположен в моторном отсеке слева (со стороны водителя). Это 12-вольтовая батарея емкостью 70 А·ч с пусковым током около 680 А, что обеспечивает надежный запуск турбированного двигателя даже в холодных условиях. Аккумулятор питает стартер, освещение и электронику до запуска мотора.
Генератор, приводимый в действие ремнем двигателя, выдает 14,4 В и ток до 150 А, покрывая потребности всех систем. Он соединен с ЭБУ через регулятор напряжения, который поддерживает стабильный заряд. На схеме аккумулятор обозначен как «BAT», а генератор — как «ALT». Питание идет через главный предохранитель (200 А) к центральному блоку распределения энергии.
Электронные блоки управления (ЭБУ)
Jaecoo J7 оснащен несколькими модулями управления, которые координируют работу автомобиля:
- ЭБУ двигателя (ECM): находится под капотом, управляет 1.6-литровым турбомотором F4J16C (186 л.с., 275 Н·м). Контролирует впрыск топлива, турбину и систему охлаждения.
- ЭБУ трансмиссии (TCM): расположен в салоне, отвечает за 7-ступенчатую коробку с двойным «мокрым» сцеплением (DCT7). Переключает передачи и адаптирует их под режимы (Eco, Sport, Off-Road).
- Центральный блок кузовной электроники (BCM): под панелью приборов, управляет освещением, замками, климат-контролем и стеклоподъемниками.
- Блок ADAS: за лобовым стеклом, координирует радар, камеры и ультразвуковые датчики для систем помощи водителю.
Все модули связаны через CAN-шину (два провода: CAN-High и CAN-Low), что позволяет передавать данные со скоростью до 500 кбит/с. Например, сигнал от датчика скорости колес идет в ECM, затем в TCM для переключения передач и в BCM для отображения на экране.
Жгуты проводов: структура и расположение
Проводка организована в виде нескольких кабелей, каждый из которых отвечает за свою зону:
- Жгут двигателя: соединяет ЭБУ, форсунки, турбину, стартер и датчики (температуры, давления, кислорода). На схеме — «Engine Electronic Fuel Injection Wire Harness».
- Жгут приборной панели: питает мультимедиа, климат и кнопки управления. Обозначен как «Instrument Panel Wire Harness».
- Жгут салона: идет к сиденьям (обогрев, вентиляция), дверям и подсветке. Код — «Interior Floor Wire Harness».
- Жгут переднего радара: связан с ADAS, питает радар и камеры.
- Дверные жгуты: для стеклоподъемников, зеркал и динамиков (отдельно для каждой двери).
Провода маркированы цветами: красный — питание (+12 В), черный — масса, синий/зеленый — сигнальные линии. Сечение варьируется: 0,75 мм² для датчиков, 2,5–4 мм² для силовых цепей. Жгуты защищены гофрой и имеют разъемы (C101–C999), что упрощает диагностику.

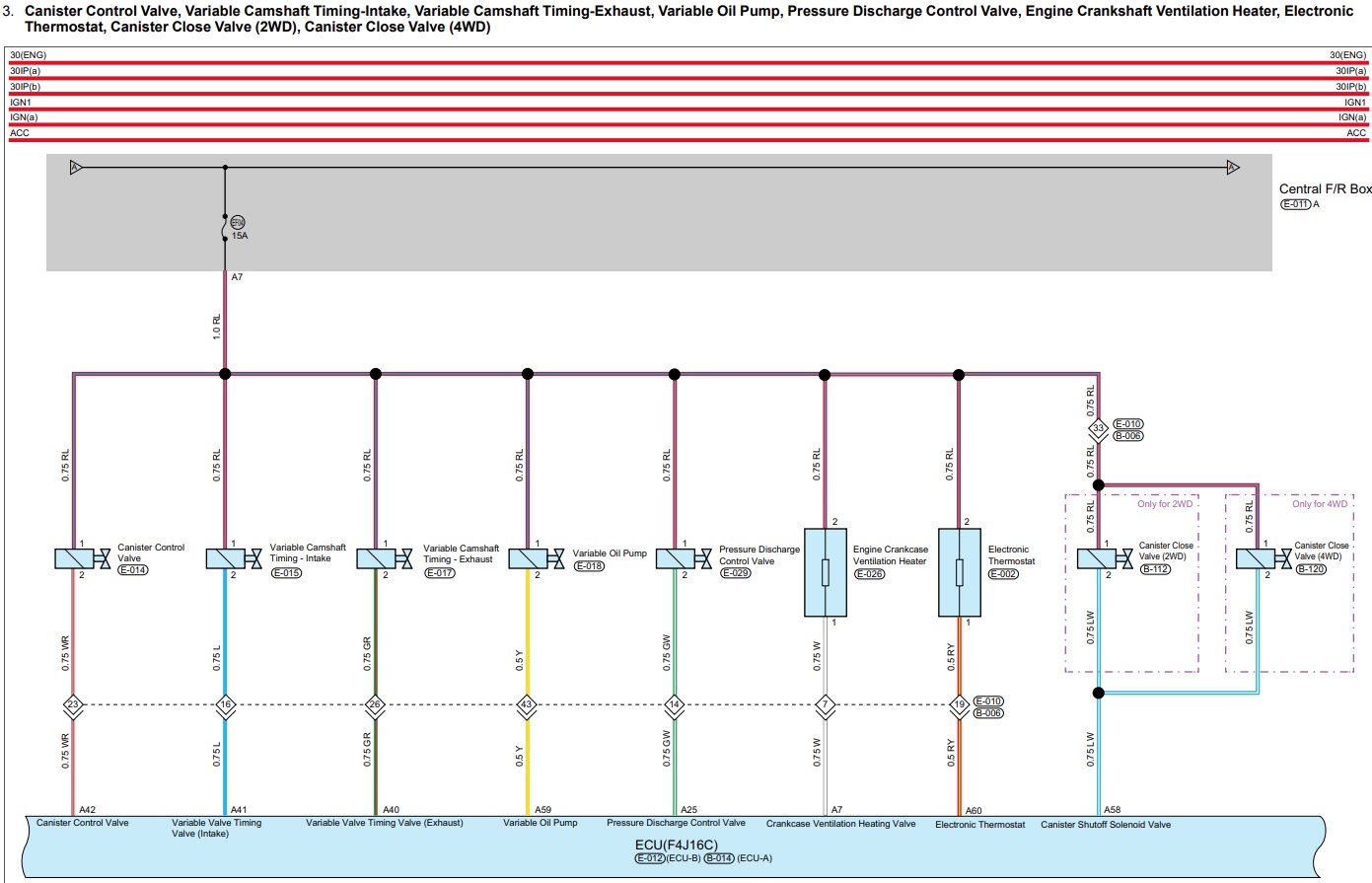

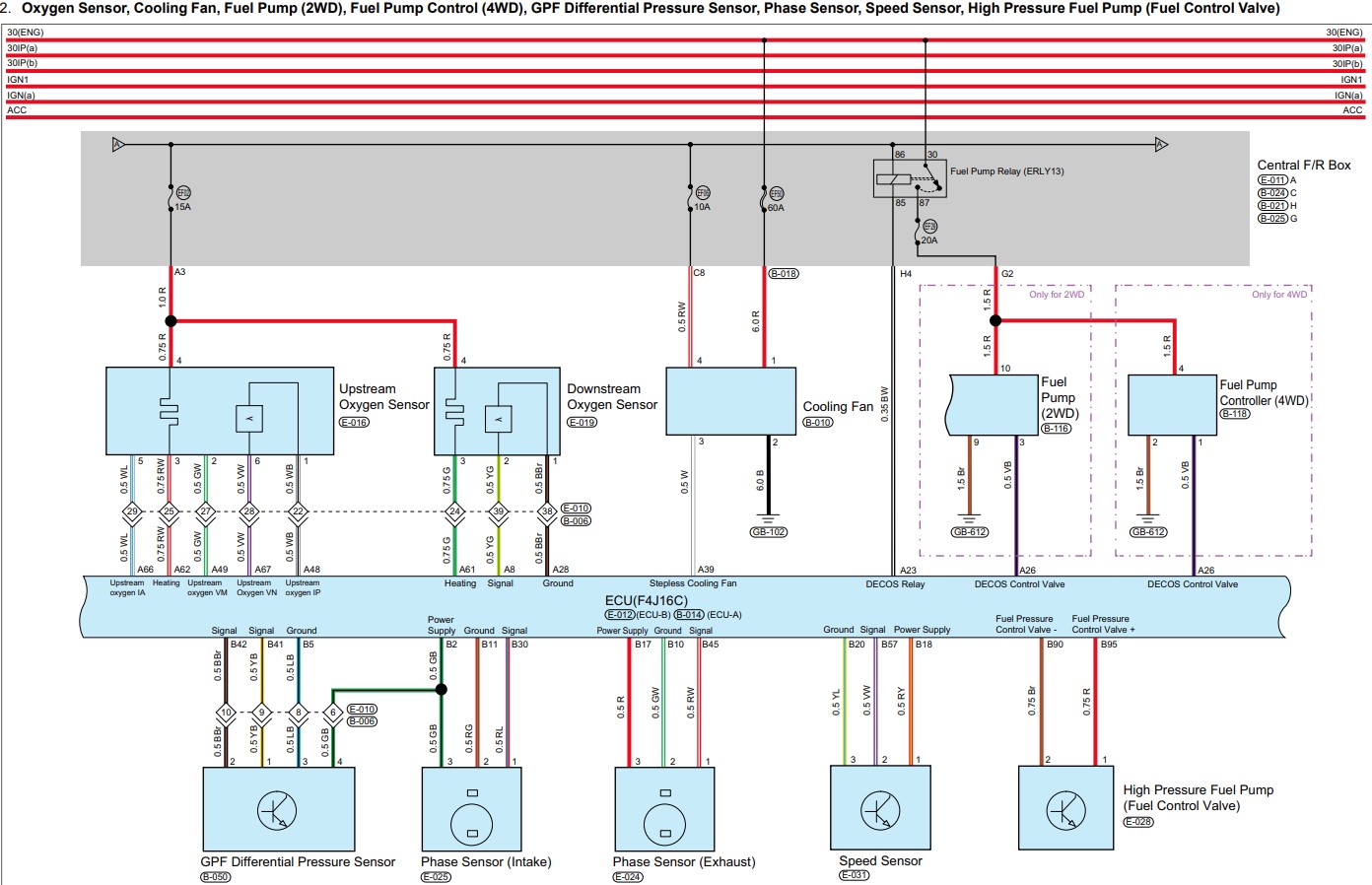

Датчики и исполнительные механизмы
Датчики собирают данные для ЭБУ:
- Датчик температуры охлаждающей жидкости: регулирует вентилятор (F4J16C Wire Harness, разъем C105).
- Датчик положения коленвала: синхронизирует зажигание.
- Лямбда-зонды: два датчика (до и после катализатора) оптимизируют топливную смесь.
- Датчики давления турбины: следят за наддувом (1,6 бар).
Исполнительные устройства:
- Стартер: мощностью 1,4 кВт, питание через реле (F5, 30 А).
- Форсунки: прямой впрыск, управляются ECM.
- Электроприводы заслонок климата: регулируют температуру в салоне.
Освещение: внешнее и внутреннее
Jaecoo J7 оснащен полностью светодиодным освещением:
- Фары: адаптивные LED с автоматической регулировкой высоты. Питание — через BCM и предохранитель F10 (15 А).
- Задние фонари: с динамическими поворотниками, подключены через задний жгут (F15, 10 А).
- Салонная подсветка: 64 цвета, управляется через мультимедиа (F20, 10 А).
Схема освещения включает датчик света, который активирует фары в темноте, и CAN-сигналы для адаптации.
Системы комфорта и безопасности
- Климат-контроль: двухзонный, с датчиками температуры и влажности. Компрессор питается через F3 (30 А).
- Мультимедиа: экран 13,2 дюйма с голосовым управлением, питание — F25 (15 А). Поддерживает Android Auto и Apple CarPlay.
- ADAS: включает адаптивный круиз, удержание полосы, камеры 360°. Радар питается через F12 (10 А), камеры — F18 (15 А).
Обогревы (сидений, руля, стекол) имеют отдельные реле и предохранители (20–40 А), расположенные под капотом.
Как читать электросхему
Схема «T1EJ Electrical Wiring Diagram» делится на разделы:

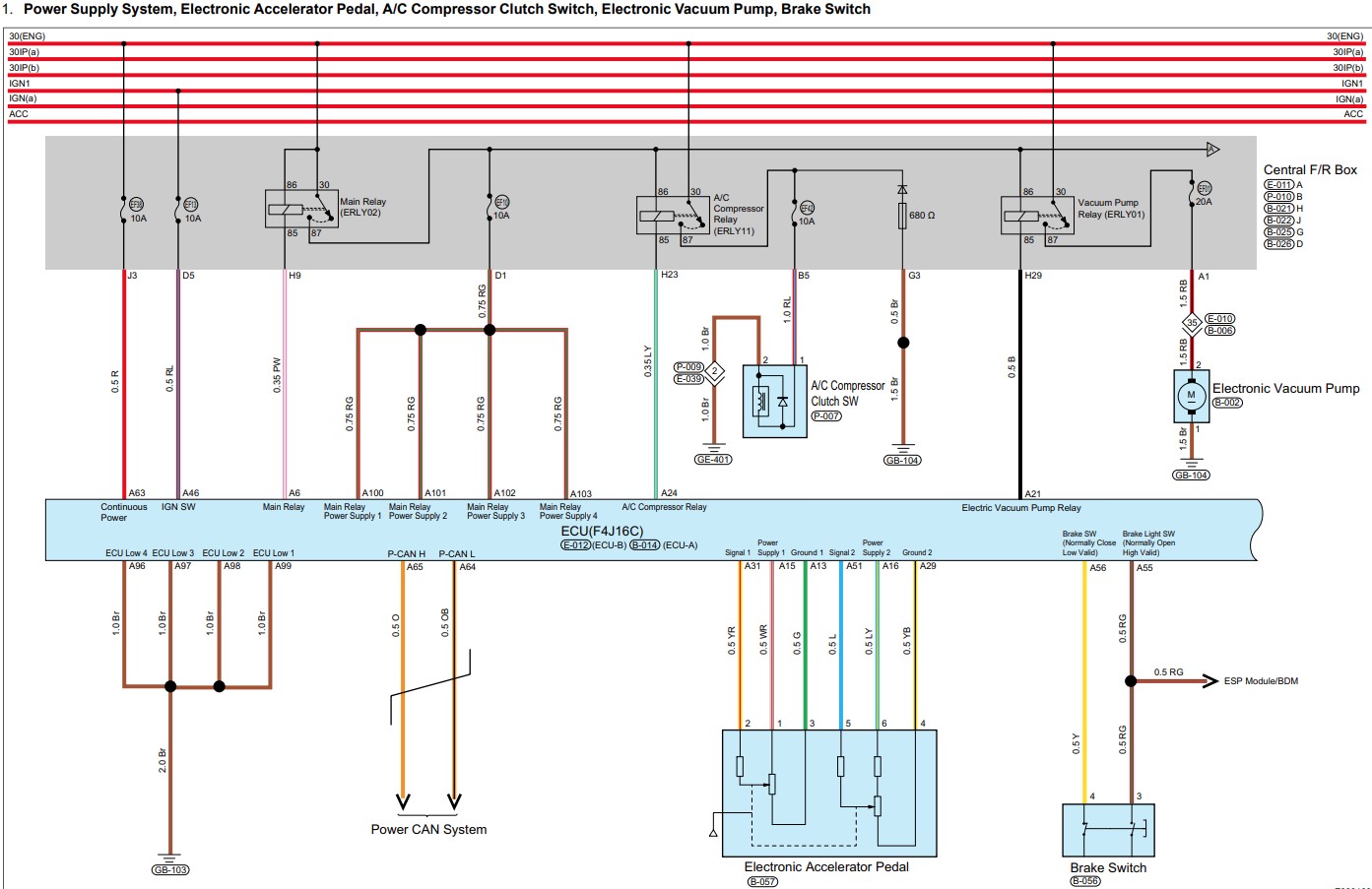

- Power Supply Distribution: распределение питания от аккумулятора.
- Control Module Position: расположение ЭБУ и их разъемы.
- Ground Points Layout: точки заземления (40 точек, G101–G140).
- Wire Harness Location: детальные чертежи жгутов.

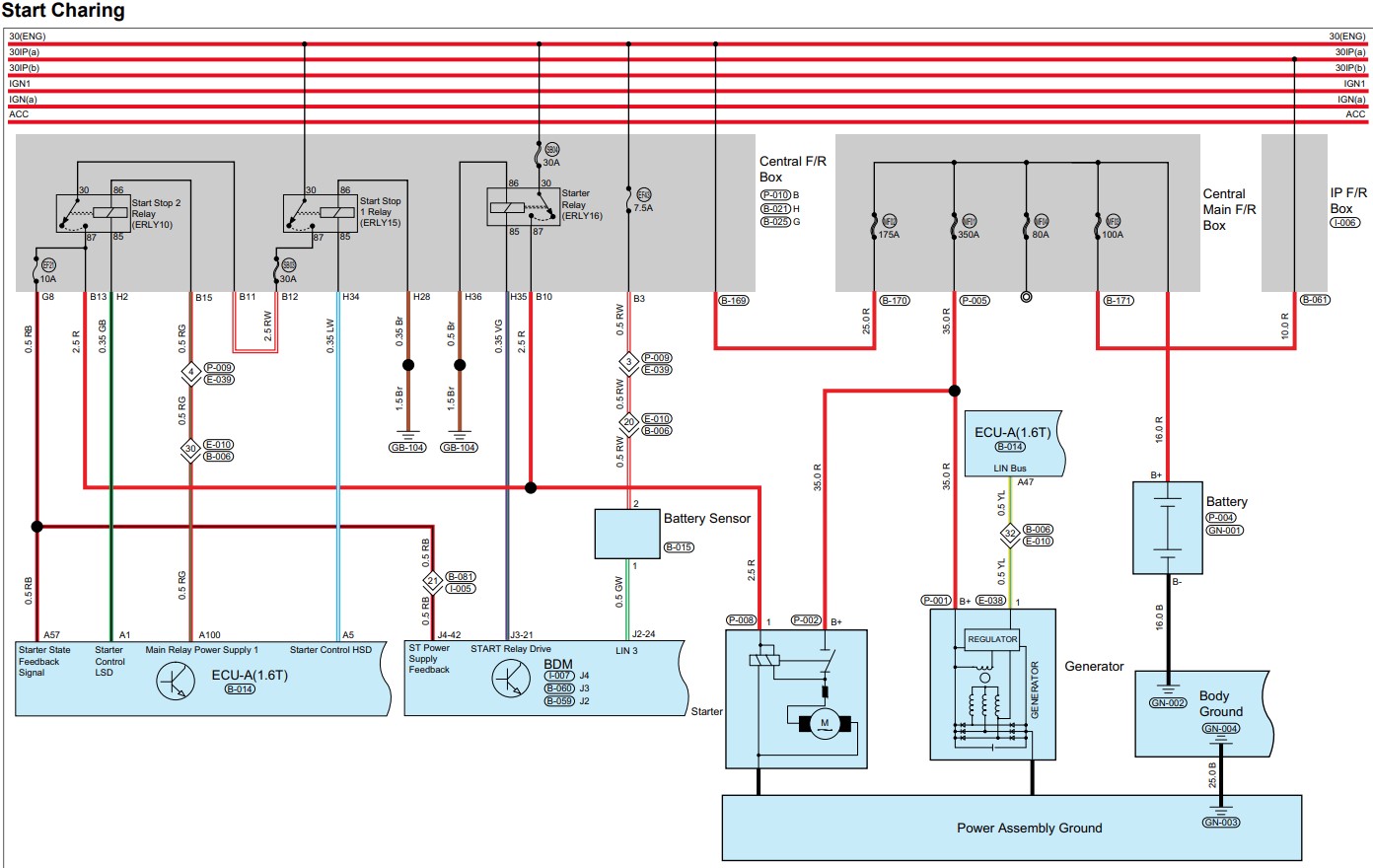

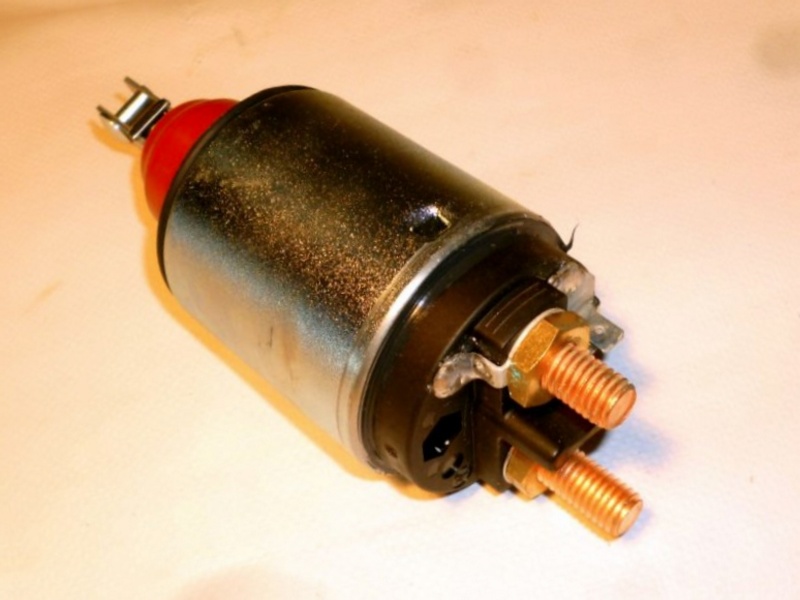

Пример цепи стартера:
- Аккумулятор (+) → предохранитель 200 А → реле стартера (F5, 30 А) → стартер.
- Сигнал от ключа зажигания → BCM → CAN → ECM → реле.

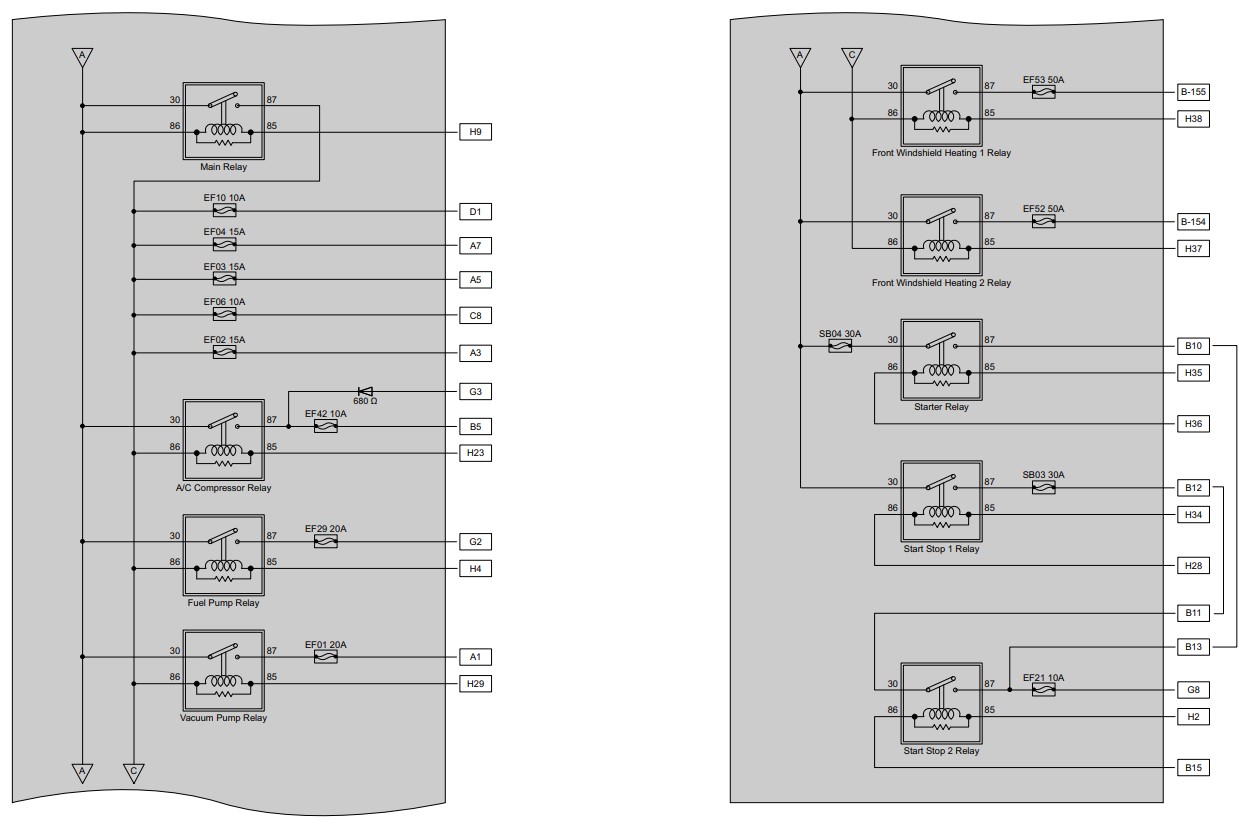

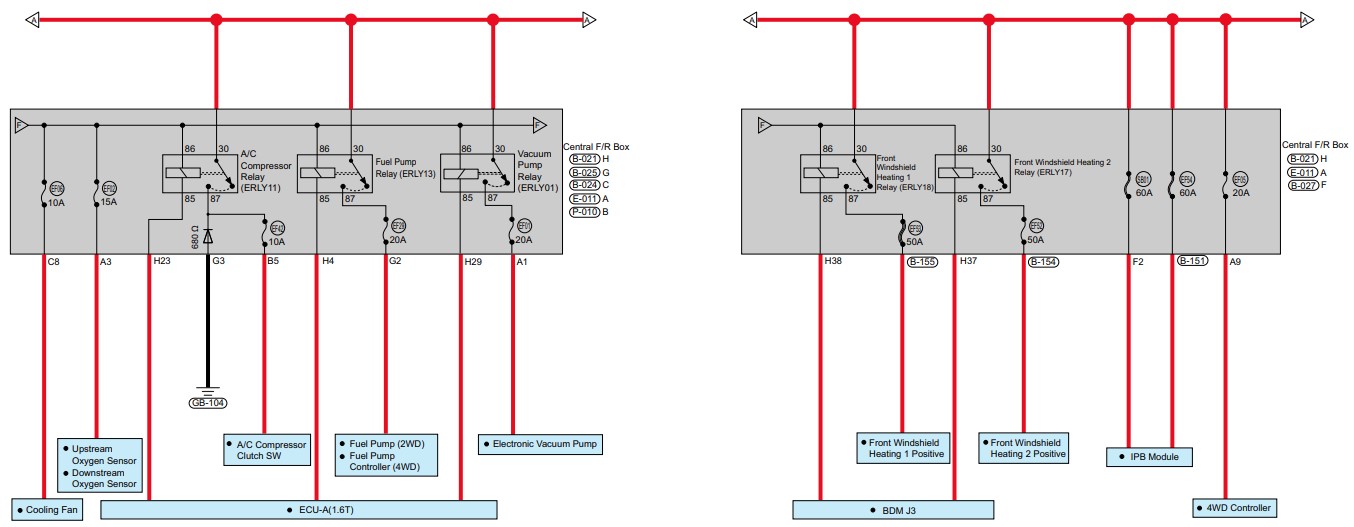

Блоки предохранителей
- Под капотом: силовые цепи (F1–F15). Примеры: F1 (60 А) — ЭБУ, F5 (30 А) — стартер.
- В салоне: комфорт и освещение (F10–F30). Примеры: F10 (15 А) — фары, F20 (10 А) — подсветка.
Практическое применение
- Диагностика: Не работает климат? Проверяйте F3 (компрессор) и жгут к BCM.
- Тюнинг: Для подсветки подключайтесь к F20 через реле.
- Ремонт: Нет звука в динамиках? Ищите обрыв в дверном жгуте (C301–C304).
Чтобы полностью раскрыть потенциал системы Jaecoo J7, давайте разберем её ключевые элементы с акцентом на их устройство, схему подключения и особенности эксплуатации.

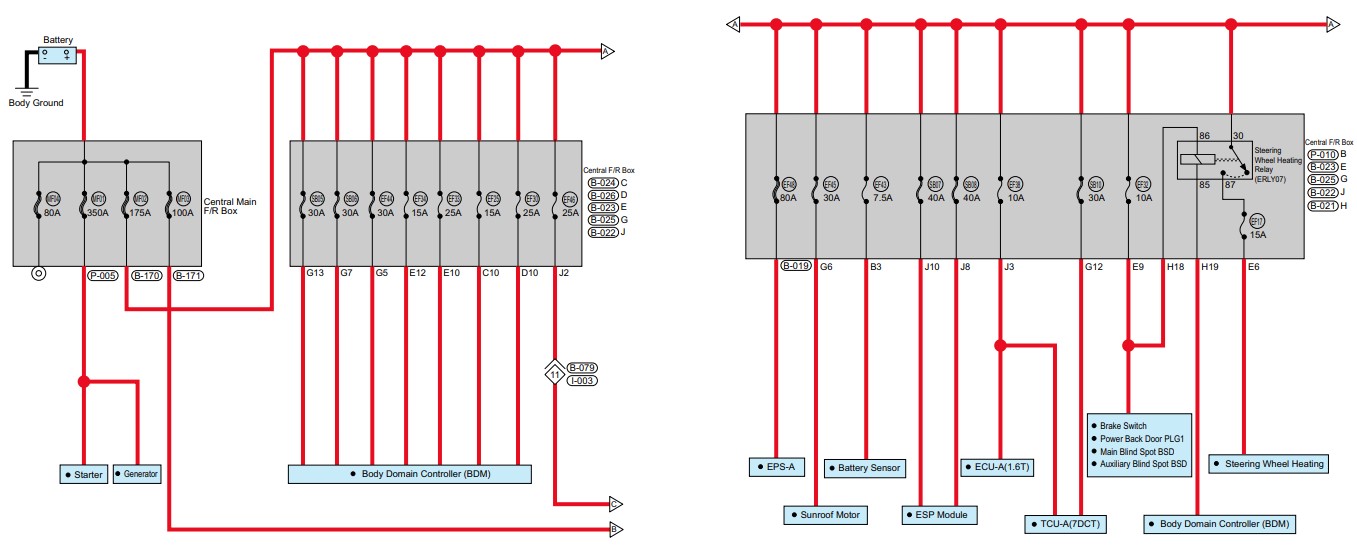

Система питания: аккумулятор, генератор и распределение энергии
Аккумулятор Jaecoo J7 — это свинцово-кислотная батарея на 12 В и 70 А·ч, размещенная в моторном отсеке слева от двигателя. Её пусковой ток (около 680 А) гарантирует уверенный старт 1.6-литрового турбомотора даже в морозы до –25 °C. На схеме она обозначена как «Battery» с плюсовой клеммой, идущей через главный предохранитель (200 А, код F01) к блоку распределения энергии под капотом. Минус соединен с кузовом через точку заземления G101 — массивный болт на раме.
Генератор мощностью 150 А работает в паре с двигателем через поликлиновой ремень. Его задача — питать бортовую сеть и заряжать аккумулятор после запуска. Регулятор напряжения встроен в генератор и поддерживает выход 13,8–14,4 В, что видно на схеме в разделе «Charging System». Если напряжение падает ниже 13 В (например, из-за износа щеток), на приборной панели загорится значок батареи.
Пример цепи:
- Аккумулятор → F01 (200 А) → распределительный блок → генератор → ЭБУ двигателя (ECM) → CAN-шина → индикатор заряда.
- Точки массы (G101, G102) обеспечивают стабильность цепи.
Электронные модули: координация и управление
Электроника Jaecoo J7 управляется несколькими блоками, каждый из которых имеет свою зону ответственности:
- ECM (Engine Control Module): расположен под капотом, рядом с аккумулятором. Управляет турбиной, форсунками и системой охлаждения. На схеме подключен через разъем C101 (40-контактный).
- TCM (Transmission Control Module): в салоне, под центральной консолью. Координирует работу 7DCT (робот с двойным сцеплением). Разъем C202, питание — F10 (15 А).
- BCM (Body Control Module): под панелью слева от руля. Отвечает за освещение, климат, замки. Код на схеме — «BCM», питание через F15 (20 А).
- ADAS Module: за лобовым стеклом, управляет круиз-контролем, камерами и радаром. Разъем C301, питание — F18 (10 А).
Эти модули обмениваются данными через CAN-шину, которая проходит через весь автомобиль двумя витыми проводами (оранжевый/белый для CAN-High, синий/белый для CAN-Low). Например, если датчик ABS фиксирует скольжение, сигнал идет в ECM для снижения оборотов, в TCM для адаптации передач и в BCM для активации сигнальных ламп.
Проводка: маршруты и особенности
Жгуты проводов в Jaecoo J7 — это сложная сеть, разделенная на зоны:
- Моторный отсек: включает около 50 метров проводов, соединяющих генератор, стартер, турбину и датчики. На схеме — «Engine Wire Harness», основные разъемы C101–C110.
- Салон: питает приборную панель, климат, сиденья. Проходит под коврами, код — «Interior Wire Harness», разъемы C201–C250.
- Задняя часть: идет к фонарям, камере и датчикам парковки. Обозначен как «Rear Wire Harness», разъемы C301–C320.
- Двери: отдельные жгуты для каждой двери (C401–C404), питают стеклоподъемники, зеркала и динамики.
Провода имеют цветовую маркировку: красный — питание, черный — масса, зеленый/желтый — данные. Сечение варьируется: 0,5 мм² для сигнальных линий, 4 мм² для стартера. Жгуты защищены гофрой и термоусадкой, а точки соединения промаркированы (например, «C105» — разъем к вентилятору охлаждения).
Датчики и исполнительные устройства
Датчики собирают информацию для управления:
- Датчик температуры: в радиаторе, активирует вентилятор при 95 °C (F4J16C Wire, C105).
- Датчик положения коленвала: синхронизирует зажигание, подключен к ECM через C102.
- Лямбда-зонды: два датчика в выхлопной системе, регулируют смесь (C108, C109).
- Датчик давления наддува: для турбины, обеспечивает 1,6 бар (C107).
Исполнительные механизмы:
- Стартер: 1,4 кВт, питание через реле R01 (F5, 30 А).
- Форсунки: прямой впрыск, управляются ECM через разъем C103.
- Электрозаслонки климата: регулируют потоки воздуха, питание — F20 (10 А).
Освещение: технологии и цепи
Светодиодное освещение Jaecoo J7 включает:
- Фары: адаптивные LED с динамическим дальним светом. Питание — F10 (15 А), управление через BCM (C201).
- Задние фонари: с последовательными поворотниками, питание — F15 (10 А), жгут C301.
- Подсветка салона: 64 оттенка, управляется через мультимедиа (F25, 10 А), разъем C205.
Датчик освещенности (под лобовым стеклом) активирует фары автоматически, передавая сигнал в BCM через CAN.
Комфорт и безопасность
- Климат-контроль: двухзонный, с датчиком влажности. Компрессор питается через F3 (30 А), управление — BCM.
- Мультимедиа: экран 13,2 дюйма, голосовое управление, питание — F25 (15 А), разъем C210.
- ADAS: круиз-контроль, камеры 360°, слежение за полосой. Радар — F12 (10 А), камеры — F18 (15 А).
Обогревы (сиденья, руль, стекла) подключены через реле R02–R05, предохранители 20–40 А.
Реле и предохранители

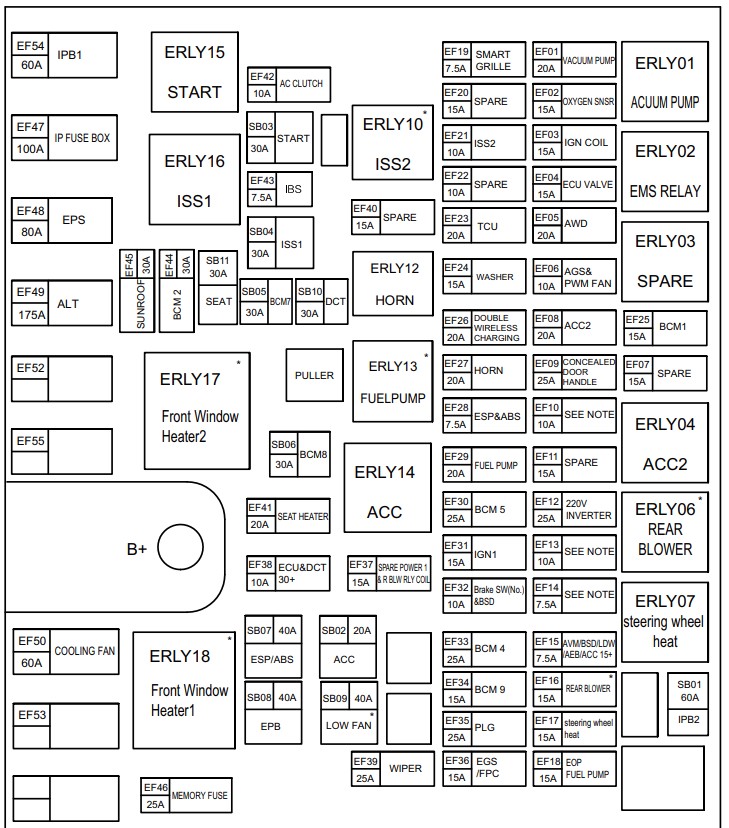

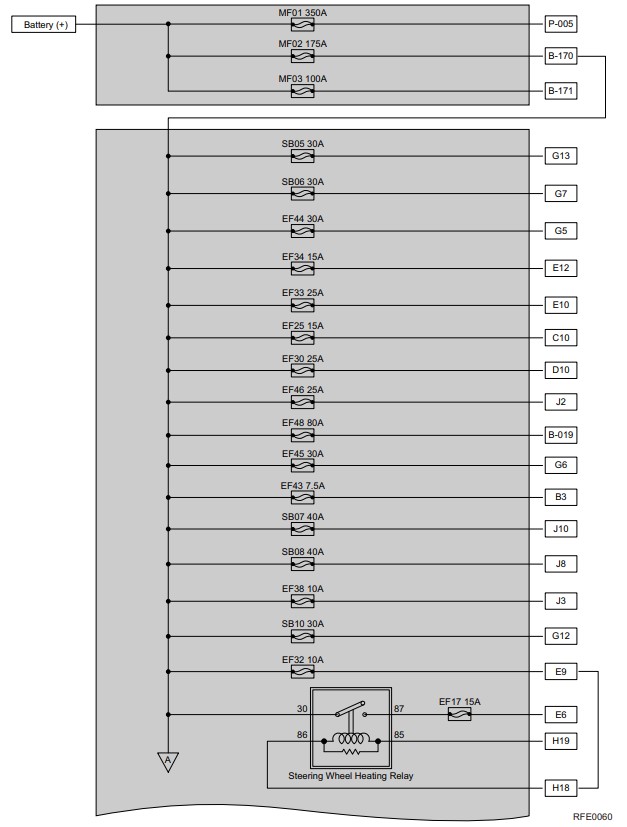

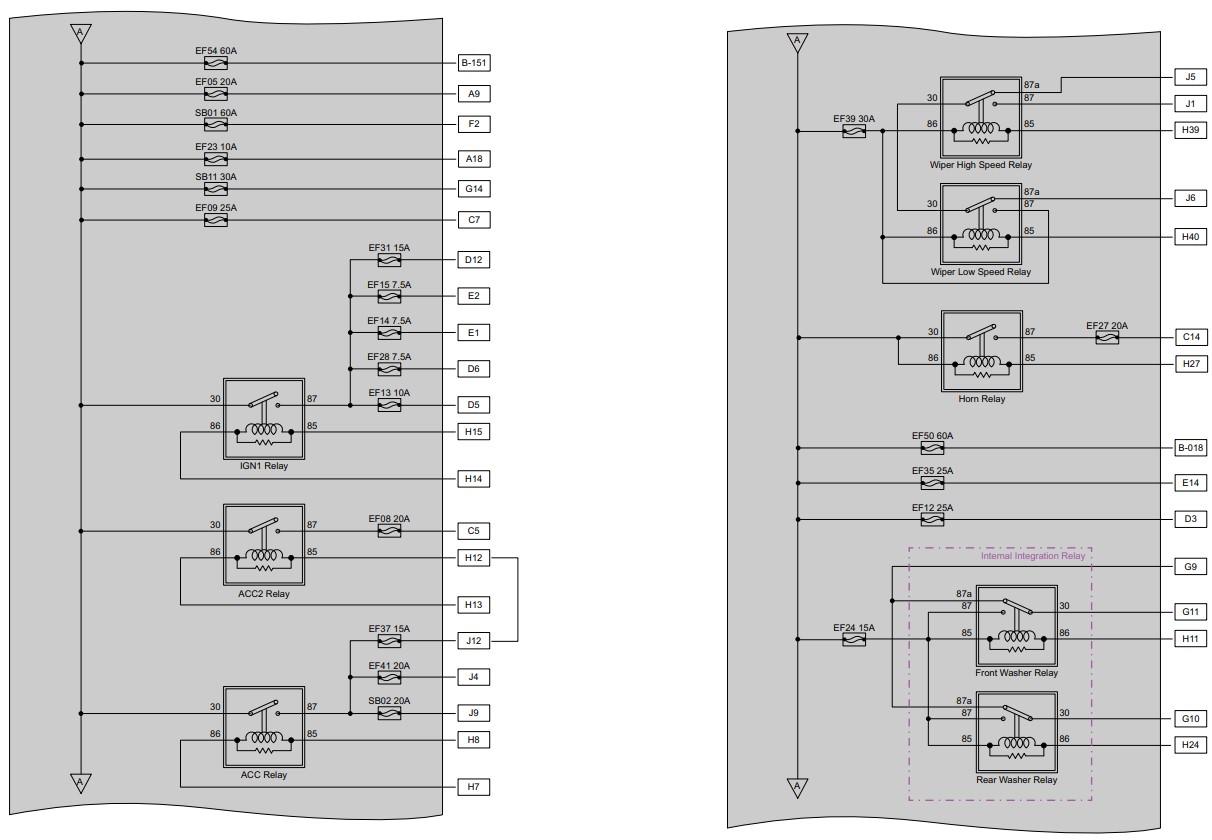

Таблица предохранителей под капотом
| N | I | Функция | N | I | Функция |
|---|---|---|---|---|---|
| SB01 | 60A | IPB2 | EF13 | 10A | ECU/TCU/Контроллер 4WD/Выключатель тормоза/Электронный селектор передач (8AT) |
| SB02 | 20A | ACC | EF14 | 7.5A | Парктроник/Люк/Вентиляция сидений/Память сидений/Видеорегистратор 15+ |
| SB03 | 30A | Старт | EF15 | 7.5A | Электронное антибликовое зеркало заднего вида/FRM/FCM |
| SB04 | 30A | Старт-стоп 1 | EF16 | 15A | Задний вентилятор (резерв) |
| SB05 | 30A | BDM | EF17 | 15A | Подогрев рулевого колеса |
| SB06 | 30A | BDM | EF18 | 15A | Топливный насос EOP (резерв) |
| SB07 | 40A | ESP/ABS | EF19 | 7.5A | Умная решетка радиатора |
| SB08 | 40A | EPB | EF20 | 15A | Резерв |
| SB09 | 40A | Вентилятор низкой скорости (резерв) | EF21 | 10A | Старт-стоп 2 |
| SB10 | 30A | DCT | EF22 | 10A | Резерв |
| SB11 | 30A | Регулировка сидений | EF23 | 10A | Электронный селектор передач (8AT) |
| EF01 | 20A | Электронный вакуумный насос | EF24 | 15A | Омыватель |
| EF02 | 15A | Датчик кислорода | EF25 | 15A | BDM |
| EF03 | 15A | Катушка зажигания | EF26 | 20A | Двусторонняя беспроводная зарядка (резерв) |
| EF04 | 15A | Соленоидный клапан ECU | EF27 | 20A | Клаксон |
| EF05 | 20A | Система полного привода | EF28 | 7.5A | ESP/IPB |
| EF06 | 10A | Вентилятор охлаждения | EF29 | 20A | Топливный насос |
| EF07 | 15A | Резерв | EF30 | 25A | BDM |
| EF08 | 20A | ACC2 | EF31 | 15A | IGN1 |
| EF09 | 25A | Модуль управления дверьми | EF32 | 10A | Выключатель тормоза/PLG/BSD/Реле подогрева рулевого колеса |
| EF10 | 10A | ECU | EF33 | 25A | BDM |
| EF11 | 15A | Резерв | EF34 | 15A | BDM |
| EF12 | 25A | Питание 220В | EF35 | 25A | Электропривод задней двери |
| EF36 | 15A | EGS/Система топливоподачи по требованию (резерв) | EF48 | 80A | EPS |
| EF37 | 15A | Резервное питание багажного отделения/Реле ACC2 | EF49 | 175A | — |
| EF38 | 10A | ECU&DCT 30+ | EF50 | 60A | Вентилятор охлаждения |
| EF39 | 30A | Стеклоочиститель | EF51 | — | — |
| EF40 | 10A | Резерв | EF52 | 50A | Обогрев лобового стекла 2 |
| EF41 | 20A | Подогрев сидений | EF53 | 50A | Обогрев лобового стекла 1 |
| EF42 | 10A | Компрессор кондиционера | EF54 | 60A | IPB1 |
| EF43 | 7.5A | IBS | EF55 | — | — |
| EF44 | 30A | BDM | MF01 | 350A | Стартер/Генератор |
| EF45 | 30A | Люк | MF02 | 175A | Центральный блок предохранителей и реле |
| EF46 | 25A | Транспортный предохранитель | MF03 | 100A | Блок предохранителей и реле панели приборов |
| EF47 | 100A | — | MF04 | 80A | Резерв |

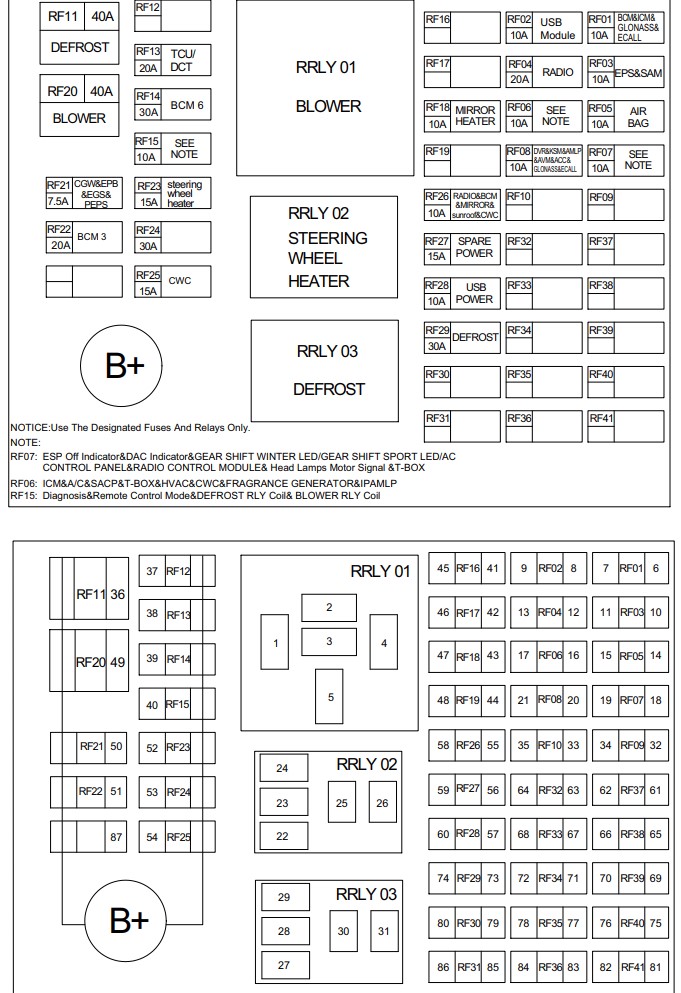

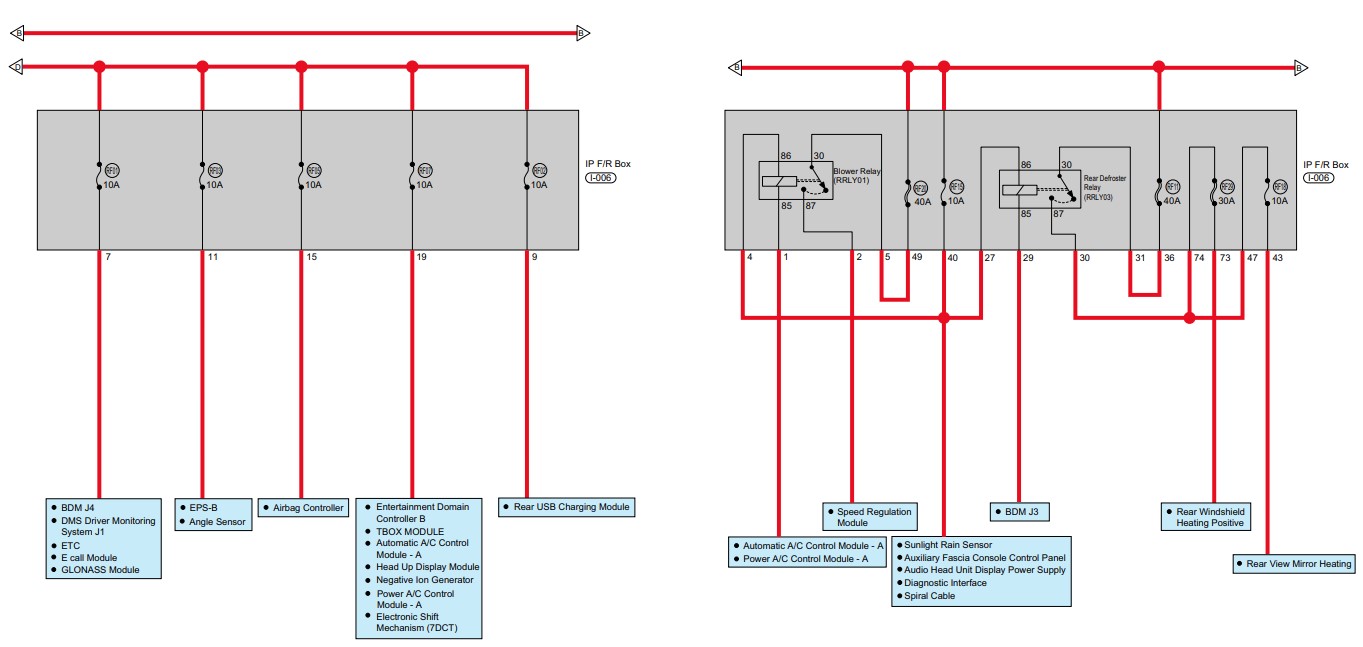

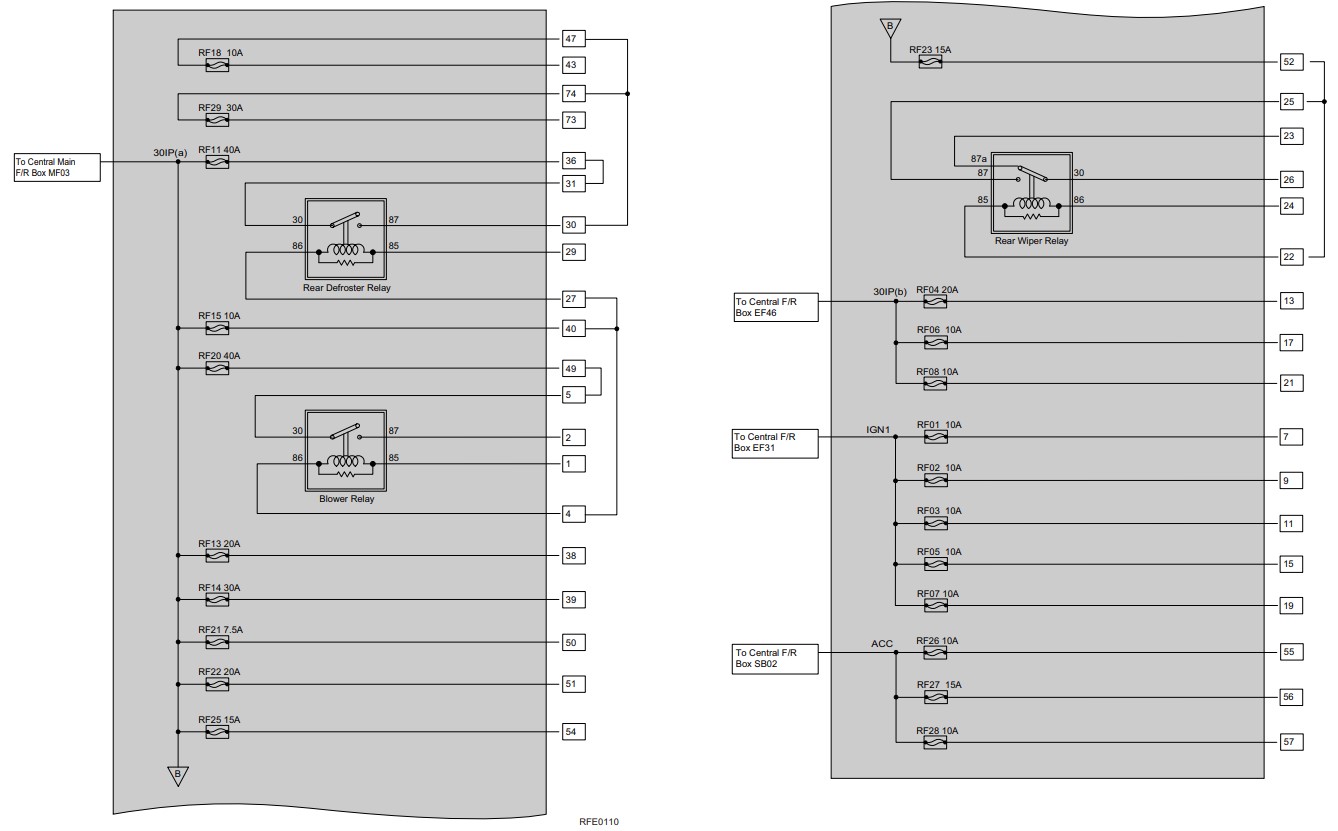

Таблица предохранителей в салоне
| N | I | Функция | N | I | Функция |
|---|---|---|---|---|---|
| RF01 | 10A | BDM/Система мониторинга водителя (DMS)/ETC/GLONASS/ECALL | RF22 | 20A | BDM |
| RF02 | 10A | Задний модуль USB-зарядки | RF23 | 15A | Задний стеклоочиститель |
| RF03 | 10A | EPS/Датчик угла поворота | RF24 | — | — |
| RF04 | 20A | Контроллер мультимедийной системы | RF25 | 15A | Модуль беспроводной зарядки (двойная зарядка) |
| RF05 | 10A | Контроллер подушек безопасности | RF26 | 10A | Модуль беспроводной зарядки (двойная/одиночная зарядка)/BDM |
| RF06 | 10A | Питание дисплея панели приборов/Подсветка приборной панели/Подсветка консоли/Head-Up Display/Ароматизатор/T-BOX/Bluetooth/Климат-контроль/Беспроводная зарядка (одиночная) | RF27 | 15A | Передний резервный источник питания |
| RF07 | 10A | Контроллер мультимедийной системы/TBOX/Климат-контроль/Head-Up Display/Генератор отрицательных ионов/Электронный селектор передач (7DCT) | RF28 | 10A | Передний модуль USB-зарядки/Питание 220В/CVBOX/Контроллер мультимедийной системы |
| RF08 | 10A | Подсветка 4 дверей/Видеорегистратор/CVBOX/ETC/GLONASS/ECALL | RF29 | 30A | Подогрев заднего стекла (плюсовой контакт) |
| RF09 | — | — | RF30 | — | — |
| RF10 | — | — | RF31 | — | — |
| RF11 | 40A | Реле заднего обогревателя | RF32 | — | — |
| RF12 | — | — | RF33 | — | — |
| RF13 | 20A | TCU A (8AT) | RF34 | — | — |
| RF14 | 30A | BDM | RF35 | — | — |
| RF15 | 10A | Реле вентилятора/Реле обогрева заднего стекла/Датчик дождя и солнечного света/Панель управления консоли/Блок управления аудиосистемой/Диагностический интерфейс/Шлейф рулевого управления | RF36 | — | — |
| RF16 | — | — | RF37 | — | — |
| RF17 | — | — | RF38 | — | — |
| RF18 | 10A | Обогрев наружных зеркал | RF39 | — | — |
| RF19 | — | — | RF40 | — | — |
| RF20 | 40A | Реле вентилятора | RF41 | — | — |
| RF21 | 7.5A | Кнопка помощи при вождении/Электронный селектор передач (7DCT) |
Практическое использование схемы
Диагностика неисправности фар
Симптом: ближний свет не включается.
Действия:
- Проверяем предохранитель F10 (15 А) в салоне.
- Тестируем проводку от BCM (C201) к фарам (C103/C104) мультиметром.
- Проверяем датчик света (C302) и CAN-сигнал.
Установка доп. подсветки
Задача: добавить LED-ленты в салон.
Решение:
- Берем питание от F25 (10 А, подсветка).
- Подключаем через реле (5 А) и выключатель, прокладываем провод под обшивкой к C205.
- Проверяем нагрузку, чтобы не перегрузить цепь.
Проблема с климат-контролем
Симптом: кондиционер не охлаждает.
Шаги:
- Проверяем F3 (30 А) под капотом.
- Тестируем провод к компрессору (C105) и сигнал от BCM (C202).
- Диагностируем датчик температуры (C206).
Неисправность ADAS
Симптом: круиз-контроль не работает.
Решение:
- Смотрим F12 (10 А) для радара.
- Проверяем жгут к радару (C301) и CAN-шину (оранжевый/синий провода).
- Тестируем сигналы от камеры (C302).
Различия в схемах комплектаций
Jaecoo J7 выпускается в трех основных версиях: Lifestyle, Ultimate и Active. Схемы различаются:
- Lifestyle: базовая, без некоторых функций ADAS (нет радара, упрощенный жгут C301).
- Ultimate: полный набор, включая обогрев всех стекол и сидений, расширенная CAN-сеть.
- Active: добавлены цепи для внедорожных режимов (Off-Road), усиленная проводка TCM.
Электрическая система Jaecoo J7 — это высокотехнологичный комплекс, обеспечивающий надежность, комфорт и безопасность. От силовых цепей до интеллектуальных помощников, каждая деталь продумана для удобства водителя. Схема «T1EJ Electrical Wiring Diagram» — ваш инструмент для освоения этой системы, будь то ремонт, диагностика или тюнинг. Сохраните её в удобном формате и используйте для самостоятельного ремонта авто!
Скачать бесплатно полный мануал
Содержание мануала PDF (номер страницы):
Как пользоваться этим руководством 3
Пример схемы 3
Описание основных символов на электрической схеме 5
Определение и расположение разъемов жгута проводов 5
Сокращения 6
Диагностика неисправностей 8
Инструменты для диагностики 8
Диагностика электрических неисправностей 8
Информация о предохранителях и реле 11
Центральный блок предохранителей и реле 11
Блок реле панели приборов 16

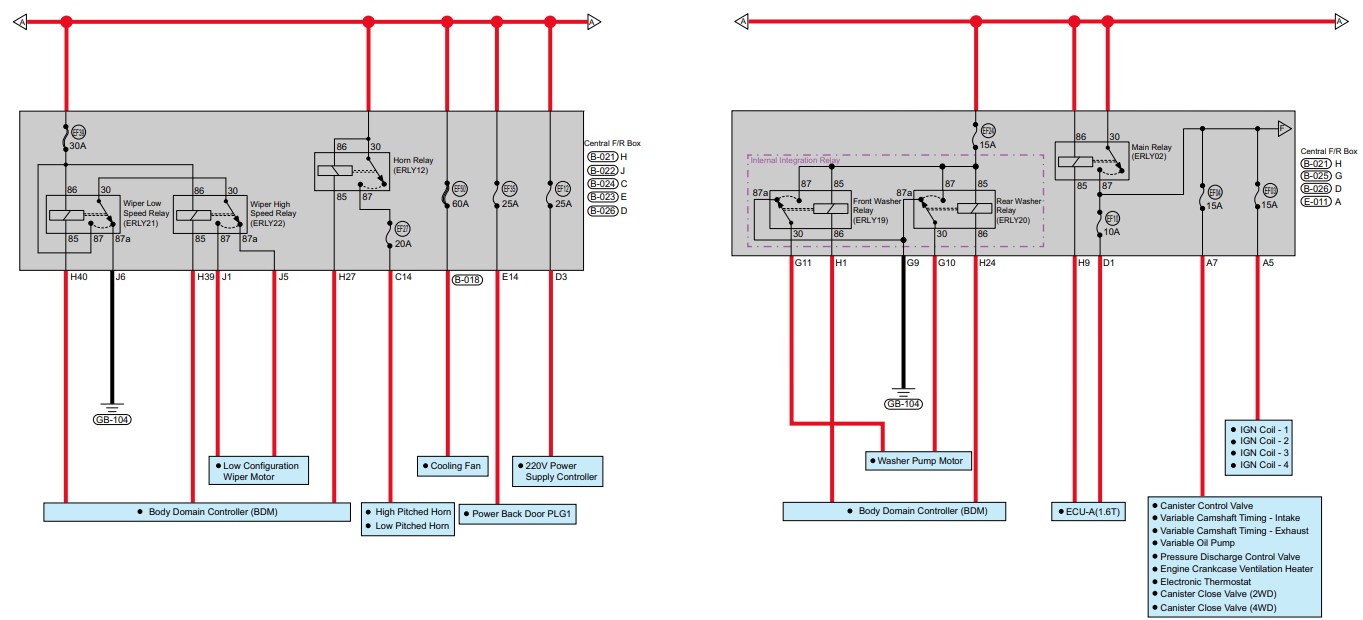

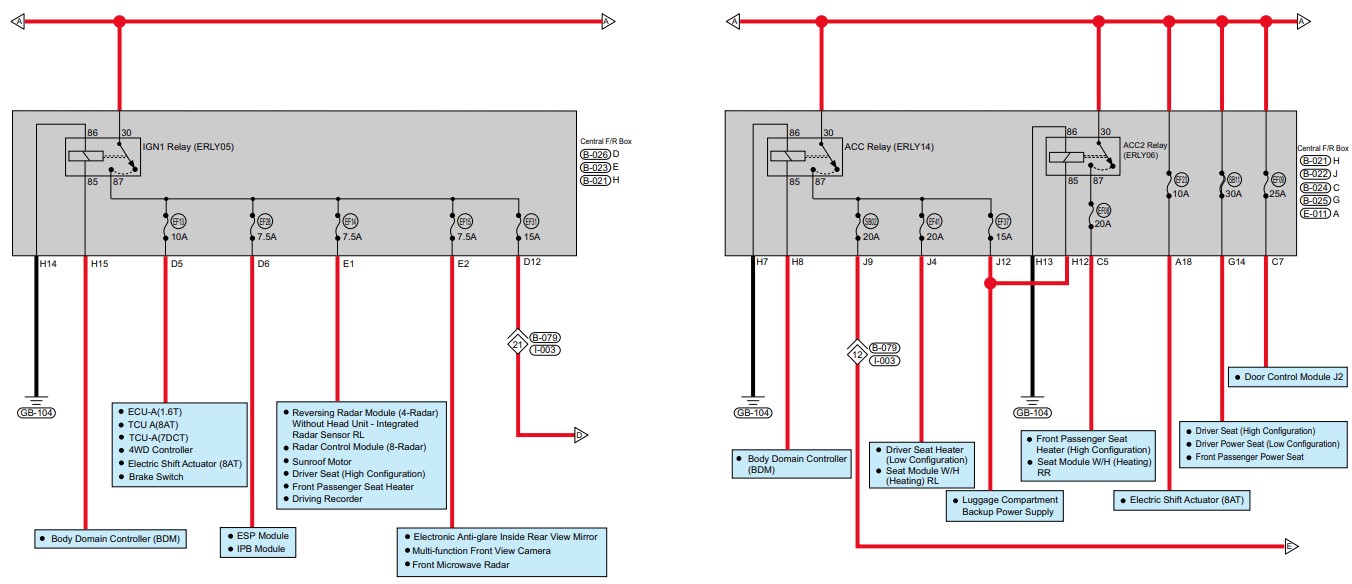

Распределение электропитания 19
Расположение блоков управления и определение их выводов 26
Расположение блоков управления 26
Определение выводов блоков управления 27
Расположение точек заземления 40
Расположение точек заземления в автомобиле 40
Определение точек заземления 40
Расположение жгутов проводов 55
Расположение разъемов жгута проводов электронной системы впрыска топлива двигателя F4J16C 55
Расположение разъемов жгута проводов форсунок 1.6T 59
Расположение разъемов жгута положительного вывода аккумулятора 1.6T 60
Расположение разъемов жгута отрицательного вывода аккумулятора 1.6T 61
Расположение разъемов жгута проводов заземления 1.6T 62
Расположение разъемов жгута проводов переднего радара 63
Расположение разъемов жгута проводов панели приборов 64
Расположение разъемов жгута проводов пола салона 73
Расположение разъемов жгута проводов передней левой двери 95
Расположение разъемов жгута проводов передней правой двери 96
Расположение разъемов жгута проводов задней левой двери 97
Расположение разъемов жгута проводов задней правой двери 98
Расположение разъемов жгута проводов левой задней двери 99
Расположение разъемов жгута проводов правой задней двери 100
Расположение разъемов жгута проводов заднего бампера 101
Расположение разъемов жгута проводов автоматического кондиционера 102
Расположение разъемов жгута проводов коробки передач 7DCT 106
Принципиальная электрическая схема автомобиля 108
Запуск зарядки 108

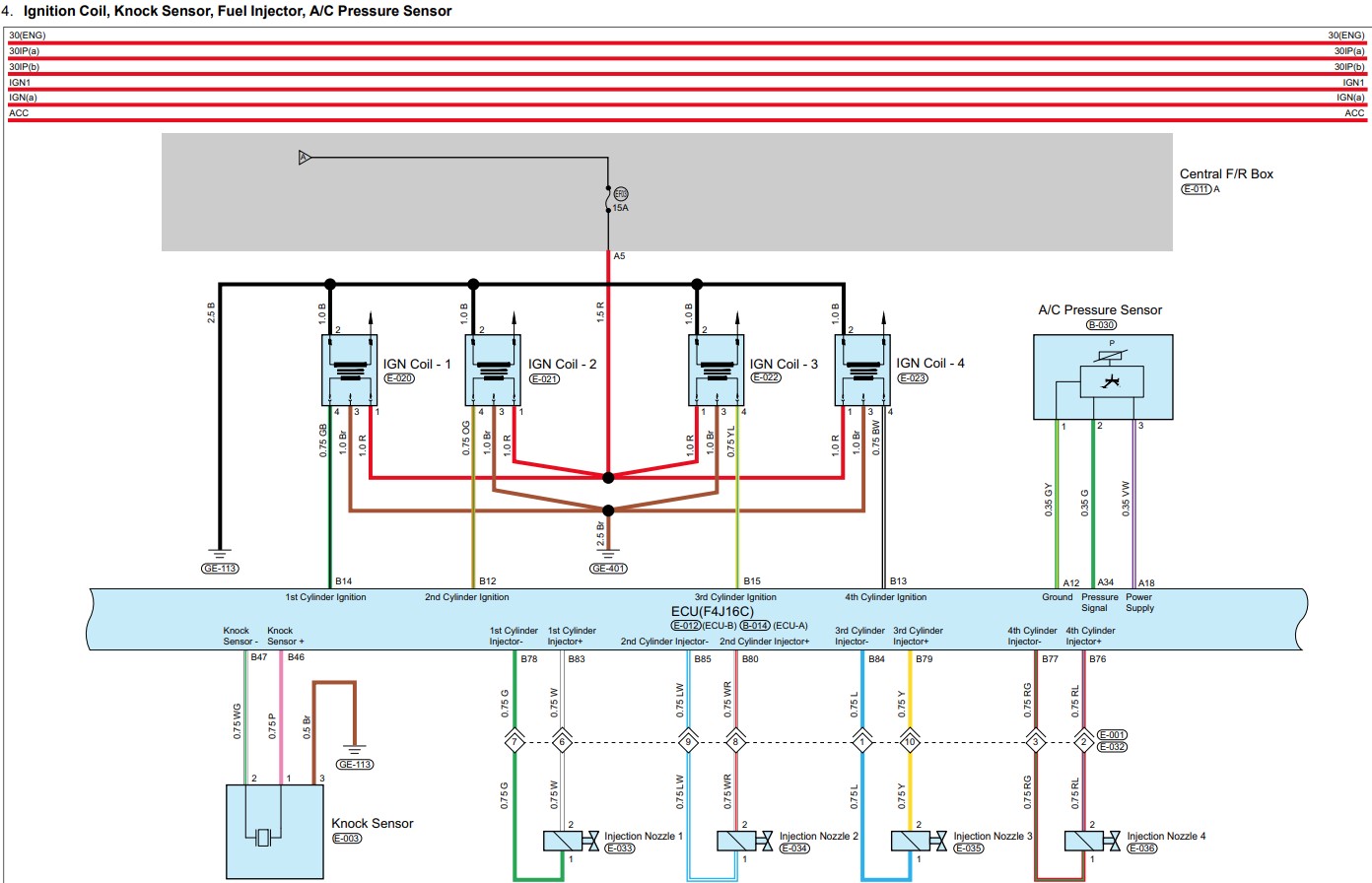

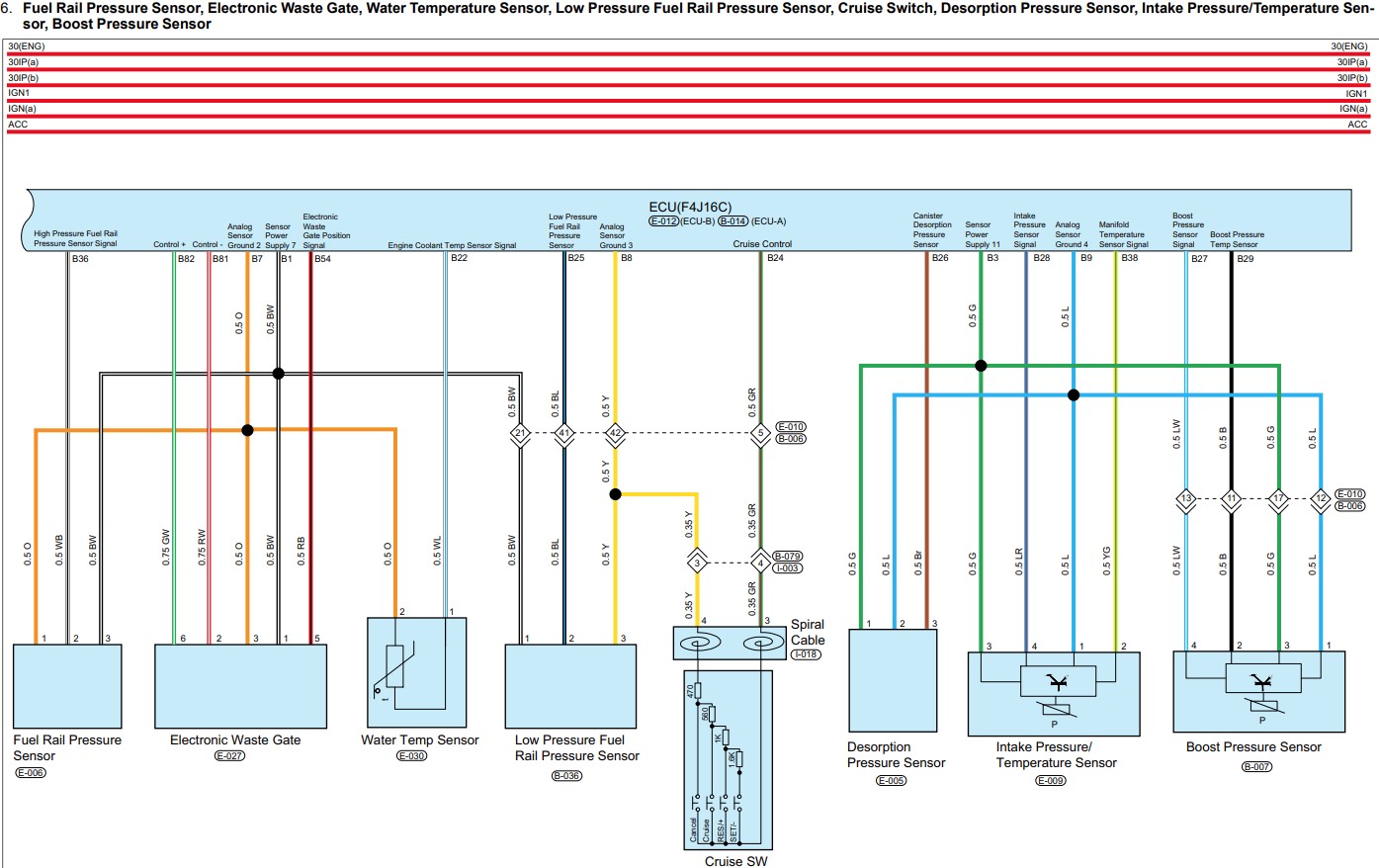

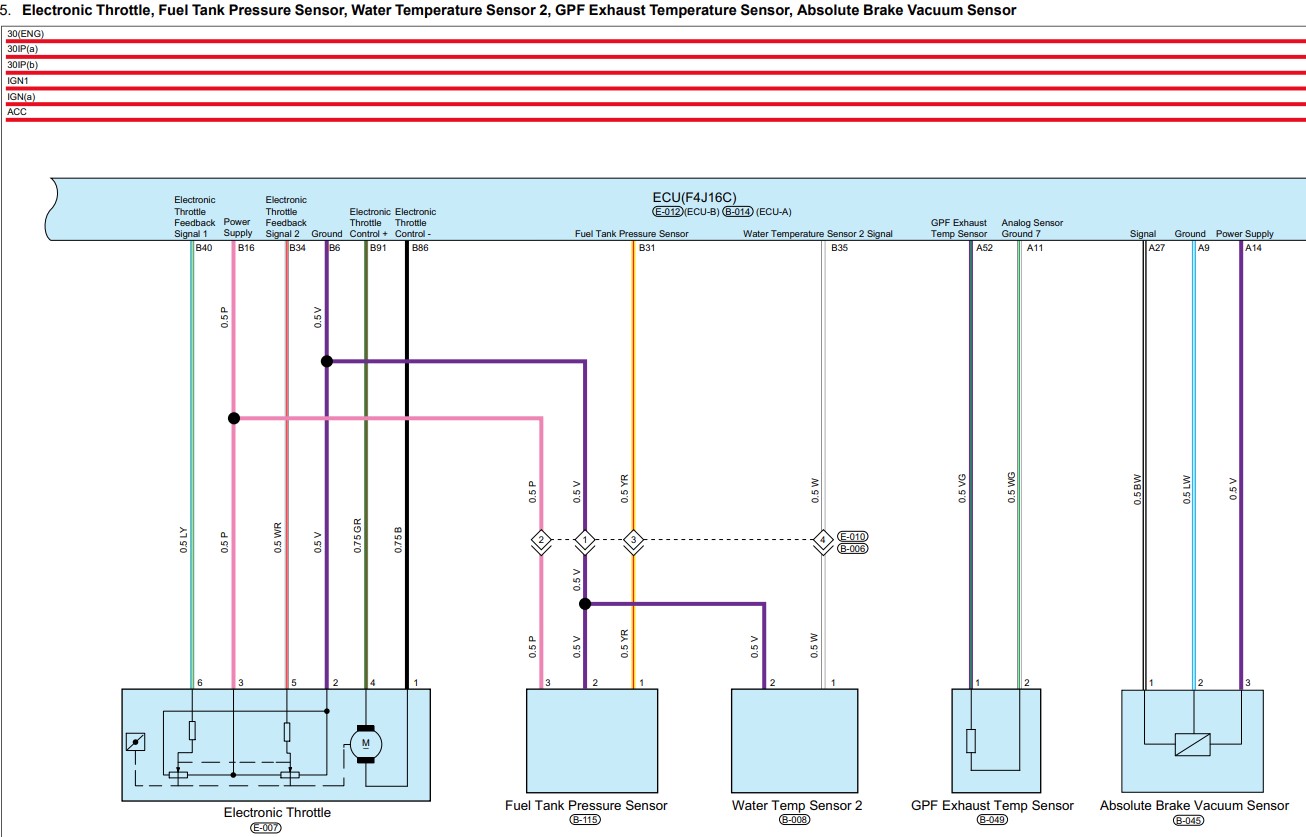

Электронный блок управления ECU F4J16 109
Блок управления трансмиссией TCU 8AT 115
Блок управления трансмиссией TCU 7DCT 117
Система BDM 120
Контроллер мультимедиа 143
Система TBOX 147
Система экстренного вызова E Call 148
Система ГЛОНАСС 149
Система CVBOX 150
Система мониторинга водителя DMS 153
Автоматический кондиционер 154
Электроусилитель руля EPS и датчик угла поворота 157
Система ESP 158
Система IPB 160
Система подушек безопасности 162
Система парковочных датчиков без передних датчиков, с четырьмя задними 164
Система парковочных датчиков с четырьмя передними и четырьмя задними датчиками 165
Система электропривода задней двери PLG 166
Модуль управления дверьми 167
Система мониторинга слепых зон, передний микроволновый радар, многофункциональная передняя камера 168
Резервное питание передней части, резервное питание багажного отделения, контроллер питания 220 В, передний модуль USB-зарядки, задний модуль USB-зарядки, ETC 169
Проекционный дисплей, модуль односторонней беспроводной зарядки, модуль двусторонней беспроводной зарядки, электронное антибликовое зеркало заднего вида, видеорегистратор 170
Система полного привода 4WD 171
Мотор люка, диагностический интерфейс 172
Сиденье водителя с памятью (высокая комплектация) 173
Электрорегулировка сиденья водителя (низкая комплектация), подогрев сиденья водителя (низкая комплектация), электрорегулировка сиденья переднего пассажира, подогрев сиденья переднего пассажира (высокая комплектация) 175
Подогрев задних сидений 176
Топологическая схема сети 177
Линия LIN 185
