Гибкие датчики MEMS

Микроэлектромеханические системы, или MEMS (МЭМС), сегодня занимают центральное место в технологическом развитии, меняя способ, которым электронные устройства взаимодействуют с окружающей средой. В этом обзоре представлен сжатый рассказ о технологии: от её истории до самых свежих трендов, включая растущую роль пьезоэлектрических датчиков, которые набирают популярность в различных сферах.

MEMS объединяют в себе механические и электронные элементы, используя миниатюризацию и точность современных производственных технологий. Хотя первые разработки относятся к 1960-м годам, настоящий рывок в индустрии произошёл с массовым распространением смартфонов, где эти датчики, такие как акселерометры и гироскопы, стали неотъемлемой частью. Сегодня MEMS находят применение в бытовой электронике, медицине, автомобилестроении, аэрокосмической отрасли и промышленности, обеспечивая высокоточные измерения и надёжную работу.

Исторический путь начинается с разработки радиотюнеров в 1960-х годах, последующей работой HP по созданию печатающих головок в 1979-м и выходом датчиков ускорения для подушек безопасности в 1993-м. Стремительный рост индустрии произошёл в 2000-х с появлением смартфонов, оснащённых множеством сенсоров. Сейчас рынок растёт приблизительно на 5% ежегодно.

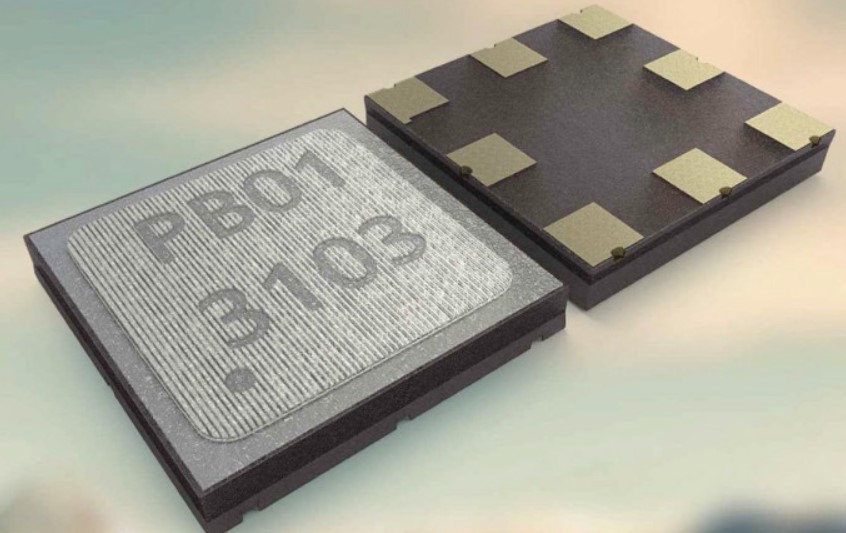

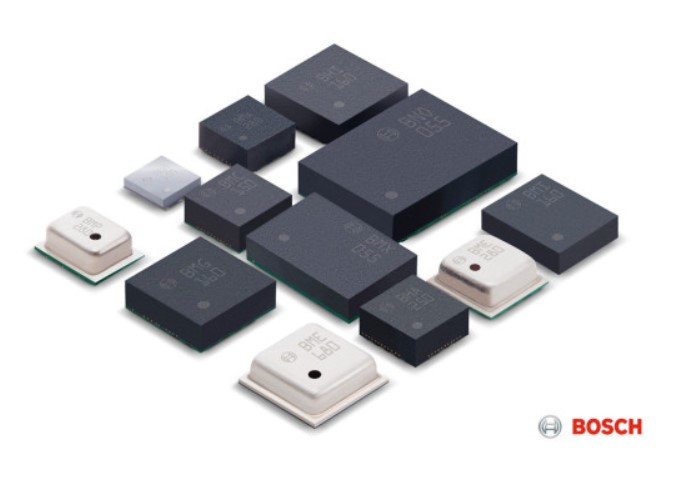

Разнообразие MEMS-датчиков включает:

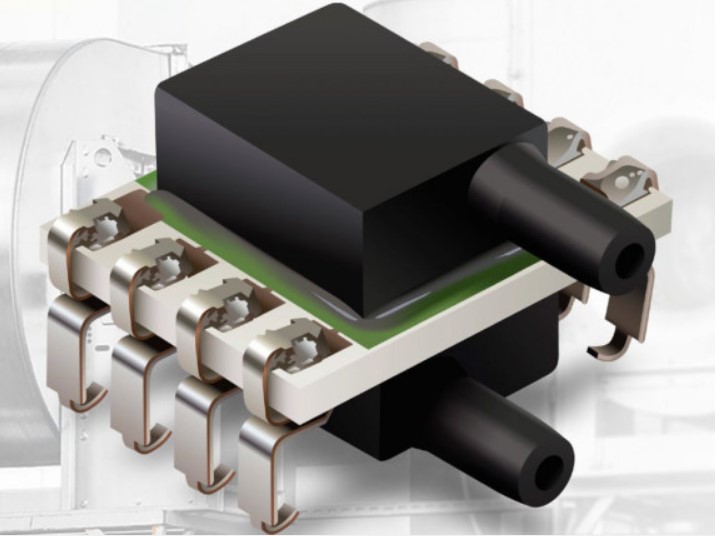

• Датчики давления (автомобили, медицина, промышленность)
• Акселерометры (безопасность, мобильные устройства, фитнес)
• Гироскопы (стабилизация дронов, навигация, камеры)
• Магнитометры (компасы для навигации)
• Микрофоны (умные устройства, слуховые аппараты)
• Датчики температуры и влажности (Умный дом, сельское хозяйство)
• Оптические датчики (проекции, телекоммуникации)
• Газовые и химические сенсоры (экология, безопасность)
• Биосенсоры (диагностика, мониторинг)

Принцип работы MEMS основан на интеграции механических элементов (мембраны, балок, масс), которые реагируют на физические воздействия, преобразуя их в электрические сигналы посредством методов емкостного, пьезорезистивного, пьезоэлектрического и терморезистивного обнаружения. Затем сигнал усиливается, фильтруется, оцифровывается и передается по стандартным интерфейсам.

Преимущества MEMS — компактность, низкое энергопотребление, высокая точность и сравнительно низкая цена. Кроме того, технологии производства на основе кремниевых подложек обеспечивают высокую интеграцию и надёжность, позволяя работать в сложных условиях.

Современные тенденции включают:

• PiezoMEMS — пьезоэлектрические датчики с лучшей эффективностью и перспективами оптимизации производства. Ожидается, что к концу 2020-х эта ниша займет около 30% рынка.
• Высокоинтегрированные MEMS — датчики с встроенной вычислительной логикой, которые могут предварительно обрабатывать данные и уменьшать нагрузку на центральные процессоры.
• 3D-печатные MEMS — перспективная технология для мелкосерийного производства и создания уникальных решений.

Гибкие микроэлектромеханические системы

Это новая область, где используются эластичные материалы, такие как полиимиды и полидиметилсилоксан, для создания датчиков на гибких подложках. Это открывает возможности для носимой электроники, искусственной кожи и мягкой робототехники.

Производственные процессы гибких MEMS включают традиционную фотолитографию с применением жёстких носителей, а также новые методы печати и трансферной литографии, позволяющие переносить тонкие функциональные слои на гибкие материалы. Гибкие микроэлектромеханические системы требуют особых материалов, сочетающих эластичность, прочность и нужные электрические характеристики. В качестве подложек обычно применяют:

• Полиимиды — термостойкие и механически прочные полимеры с хорошей изоляцией и химической устойчивостью. Их можно обрабатывать литографическими методами, что упрощает изготовление микроструктур.
• Полидиметилсилоксан (PDMS) — силиконовый полимер, известный своей растяжимостью, биосовместимостью и способностью восстанавливать форму после деформаций. Он прозрачен, что важно для оптических приложений.
• Другие подложки — полиэтилентерефталат (PET), полиэтиленнафталат (PEN), полиуретан — все они обладают гибкостью и подходят для нанесения функциональных слоёв.

Активные слои традиционно изготавливаются из металлов и полупроводников, но для гибкости всё чаще применяют наноматериалы:

• Нанопроволоки, углеродные нанотрубки и графен — все они обеспечивают гибкость и хорошую электропроводность.
• Проводящие полимеры — такие как PEDOT:PSS, полипиррол, полианилин — важны для создания растяжимых электродов.
• Композиты на основе полимеров с проводящими наполнителями (нанотрубки, графен) позволяют комбинировать механическую гибкость с нужными электрическими свойствами.

Чтобы обеспечить стабильность при обработке, гибкие подложки временно крепят к жёстким носителям (кремний, стекло) с помощью клеевых слоёв, которые можно позже удалить.

В дополнение активно развиваются печатные технологии:

• Пьезоэлектрическая и термопечать — нанесение функциональных чернил в виде микрокапель на гибкую подложку с высокой точностью.
• Трансферная печать (мягкая литография) — с использованием силиконовых штампов (PDMS), которые переносят микроструктуры и рисунки на гибкую поверхность. Этот метод позволяет создавать сложные узоры и слои с точным контролем.

Применения гибких MEMS-систем

Гибкие датчики давления, например, могут стать основой для искусственной электронной кожи, которая повторяет свойства человеческой кожи и находит применение в робототехнике, протезировании и носимой электронике.

Одна из перспектив — создание датчиков с органическими полевыми транзисторами (OFET), встроенными в эластичные подложки, способных измерять давление через изменение электрического сигнала.

Примеры гибких MEMS-датчиков

1. Гибкие датчики давления. Эти датчики способны преобразовывать механическое давление в электрический сигнал, что особенно ценно для носимой электроники, мягкой робототехники и медицинской диагностики. Например, датчики на основе органических полевых транзисторов (OFET) встроены в эластичные подложки, способные изменять выходной ток при деформациях. Это позволяет фиксировать давление с высокой чувствительностью и точностью. Структура датчика обычно включает: эластичную подложку (например, полиимид или PDMS), активный слой OFET (органический полупроводник, диэлектрик и электроды), защитный слой для устойчивости к механическим воздействиям и внешней среде.
2. Электронная кожа. Многочисленные датчики давления размещаются в виде матрицы, создавая поверхность, имитирующую тактильные ощущения. Такая «кожа» может использоваться для роботов, позволяя им «чувствовать» прикосновения, или для протезов, обеспечивая обратную связь с пользователем.
3. Гибкие температурные и химические датчики. Используют гибкие подложки с нанесёнными функциональными слоями, реагирующими на температуру или химические вещества. Они находят применение в медицине (например, для мониторинга состояния кожи), экологии и промышленности.

Технические детали и особенности

• Материалы
  • Полиимиды обеспечивают термостойкость и прочность,
  • PDMS – эластичность и биосовместимость,
  • Органические полупроводники и проводящие полимеры формируют активный слой с чувствительными электрическими свойствами.
• Процесс изготовления
  • Нанесение активных слоёв с помощью мягкой литографии или печатных технологий,
  • Использование жёстких носителей при фотолитографии для стабилизации подложки,
  • Вакуумное и термическое отверждение для улучшения качества и стабильности покрытий.
• Контроль качества
  • Важна равномерность распределения материала по поверхности,
  • Точность нанесения и повторяемость микроструктур,
  • Испытания на механическую прочность, устойчивость к деформациям и рабочим условиям.

Гибкие датчики для носимой электроники

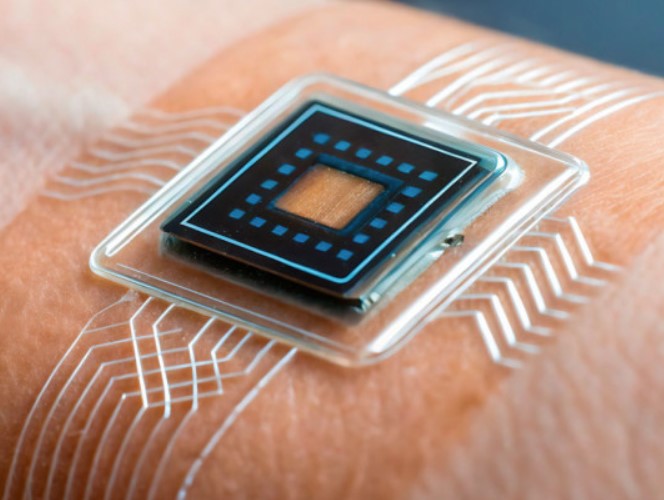

• Smart Tattoos (умные татуировки). Это ультратонкие, практически невидимые датчики, которые крепятся на кожу как временные татуировки. Они могут измерять пульс, уровень гидратации, температуру тела и даже электрическую активность мышц. В основе — гибкие MEMS-сенсоры, интегрированные с миниатюрной электроникой.
• Фитнес-браслеты и умные часы. Используют гибкие акселерометры и гироскопы, встроенные в гибкие подложки, что делает устройства более комфортными и долговечными при постоянном движении и изгибах запястья.

Медицинские импланты и протезы

• Электронная кожа для протезов. Гибкие MEMS-датчики давления и температуры устанавливаются на поверхности протезов, обеспечивая обратную связь с пользователем. Это позволяет им лучше контролировать движение и воспринимать окружающую среду.
• Биоимпланты с сенсорами. Гибкие датчики, способные мониторить параметры тканей и жидкостей внутри организма — например, уровень глюкозы или кислорода, температуру и давление в определённых органах.

Мягкая робототехника

• Роботы с тактильным покрытием. Гибкая электронная кожа с интегрированными датчиками давления и вибрации применяется для роботов, способных ощущать и реагировать на прикосновения, а также адаптироваться к неровным поверхностям.
• Манипуляторы и захваты. В робототехнике гибкие MEMS-сенсоры помогают обеспечить точное управление силой захвата и контролем контакта с объектами, чтобы не повредить хрупкие предметы.

Промышленные и автомобильные приложения

• Гибкие датчики давления для шин. В автомобилестроении гибкие MEMS-датчики используются для мониторинга давления в шинах и качества поверхности дороги в реальном времени, что улучшает безопасность и эффективность эксплуатации.
• Интеллектуальные покрытия и оболочки. Гибкие сенсорные покрытия на поверхностях машин и промышленных агрегатов позволяют отслеживать вибрации, трещины и деформации, предупреждая поломки и аварии.

Потребительская электроника

• Гибкие микрофоны в смартфонах и гарнитурах. Высокочувствительные MEMS-микрофоны на гибких подложках позволяют создавать компактные устройства с улучшенным качеством звука и шумоподавлением.
• Гибкие оптические MEMS. Используются в проекторах и дисплеях для управления светом, обеспечивая высокое качество изображения при небольших размерах и гибкости конструкции.

Гибкие MEMS-системы нашли широкое применение в различных областях — от носимой электроники и медицинских имплантов до робототехники и автомобильной промышленности. Их уникальные свойства, такие как малая толщина, прочность и чувствительность, позволяют создавать устройства с улучшенной функциональностью, которые адаптируются к сложным и динамичным условиям эксплуатации, обеспечивая точные измерения и высокую надежность.
