Интерфейсное реле — это электромеханический или твердотельный элемент, задача которого — обеспечить гальваническую развязку, согласование логики и коммутацию силовых цепей между уровнем автоматики и исполнительными устройствами. Такие реле устанавливают в шкафах управления, на DIN-рейку, в коммутационные панели и применяют в системах автоматизации, охраны, приборного и бытового управления. Их преимущества: простота интеграции, высокая помехоустойчивость, гибкая конфигурация контактов и надёжность в бытовых и промышленных условиях.
Конструкция, типы и схемы
Данные модули различают по форм-фактору и по электрическим характеристикам:

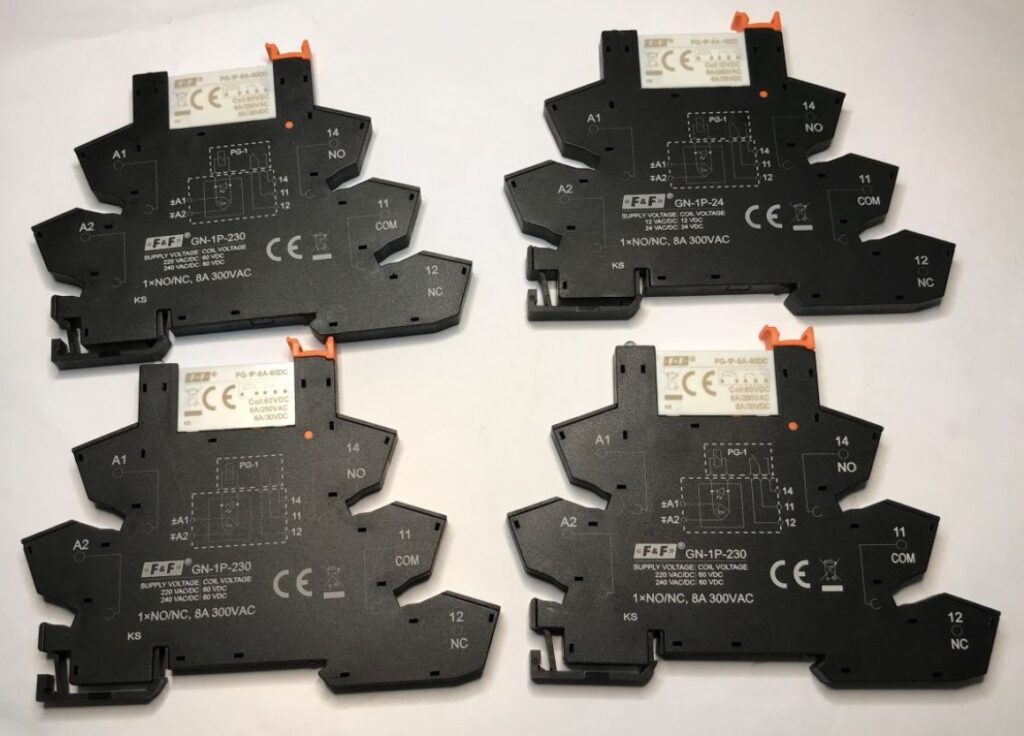

- Небольшие узкие реле для DIN-реек — компактные, глубина корпуса обычно <70 мм, ширина от 5,2 до 6,2 мм у «тонких» моделей. Они удобны для плотной компоновки в щитах малого объёма.
- Стандартные модульные реле — шире, с возможностью установки на базу-розетку с винтовыми клеммами, защёлками и гребенчатым соединением.
По контактной схеме:
- NO (нормально разомкнутый) — контакт замыкается при возбуждении катушки;
- NC (нормально замкнутый) — контакт размыкается при возбуждении;
- CO (переключающий) — один общий контакт и два рабочих (NO/NC) — позволяет менять логику без дополнительной проводки;
- многоконтактные исполнения (2P, 4P и т.д.) — для коммутaции нескольких цепей одновременно.
По типу исполнения контактов и назначения:

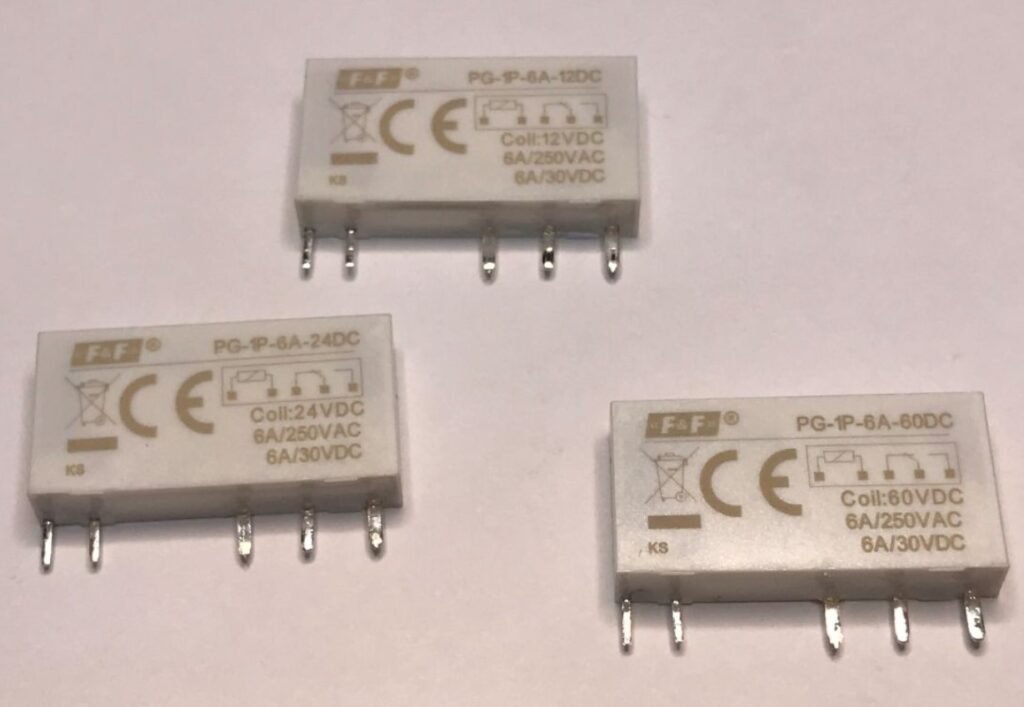

- сигнальные реле — до 6…8 A для резистивной нагрузки;
- реле силовой коммутации — до 10…16 A и выше (особенно для контактов с AgSnO₂);
- твердотельные реле — для бесшумной и безреактивной коммутации, защитой от механического износа.
Питание и энергопотребление
Катушки интерфейсных реле выпускают под стандартные напряжения: 5, 12, 24, 48 V DC; 110 V AC; 230 V AC. Важные параметры:
- рабочее напряжение и допуск ±%;
- потребляемый ток (типично 10…40 мА при 12/24 V DC для миниатюрных реле, у более мощных — десятки-сотни mA);
- потребляемая мощность (обычно до 0,3…1 Вт у малых реле, выше у промышленных);
- время срабатывания и отпускания (< 20 мс у быстрых моделей, у других — до десятков мс).
Низкое потребление катушки важно при использовании элементов в большом количестве на одной шине питания и при питании от резервных источников.
Разъёмы, базы и аксессуары

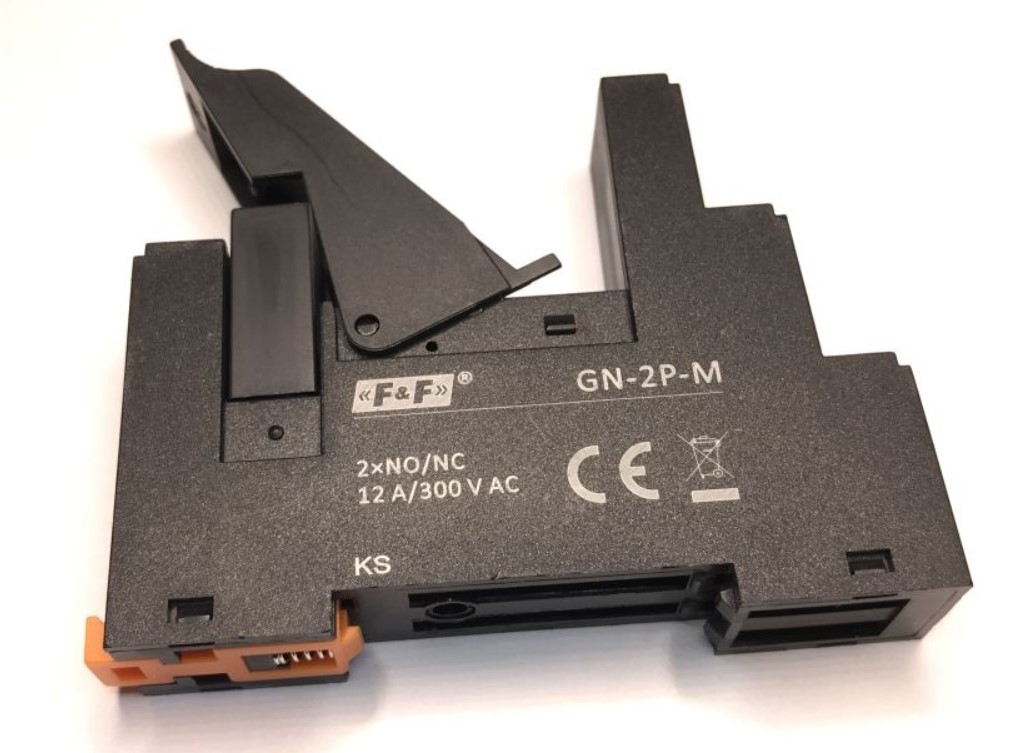

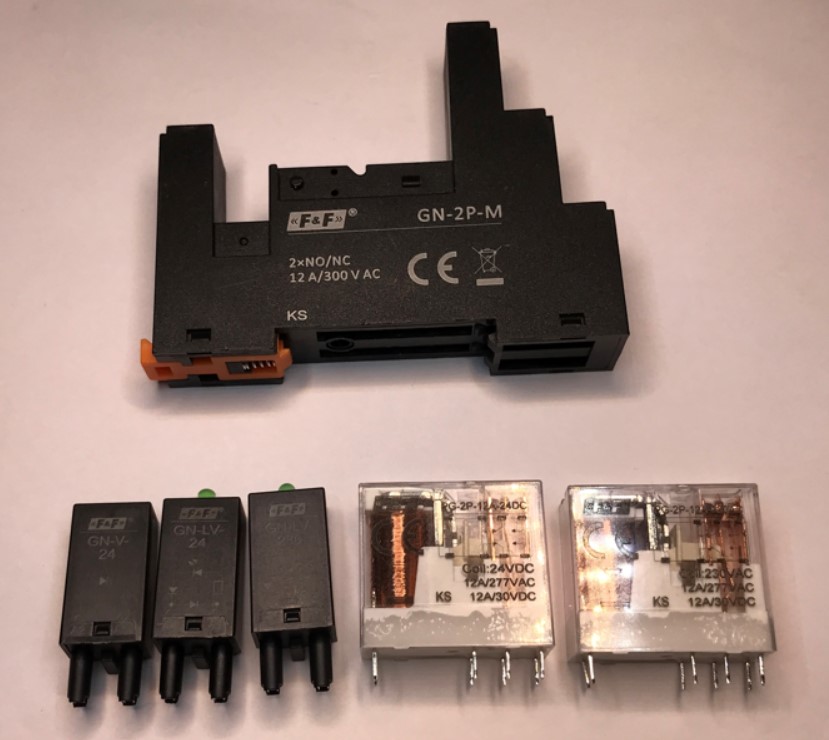

Релейная розетка упрощает монтаж и обслуживание: реле устанавливают в разъём, проводку выполняют на базе. Для розеток предлагаются аксессуары:

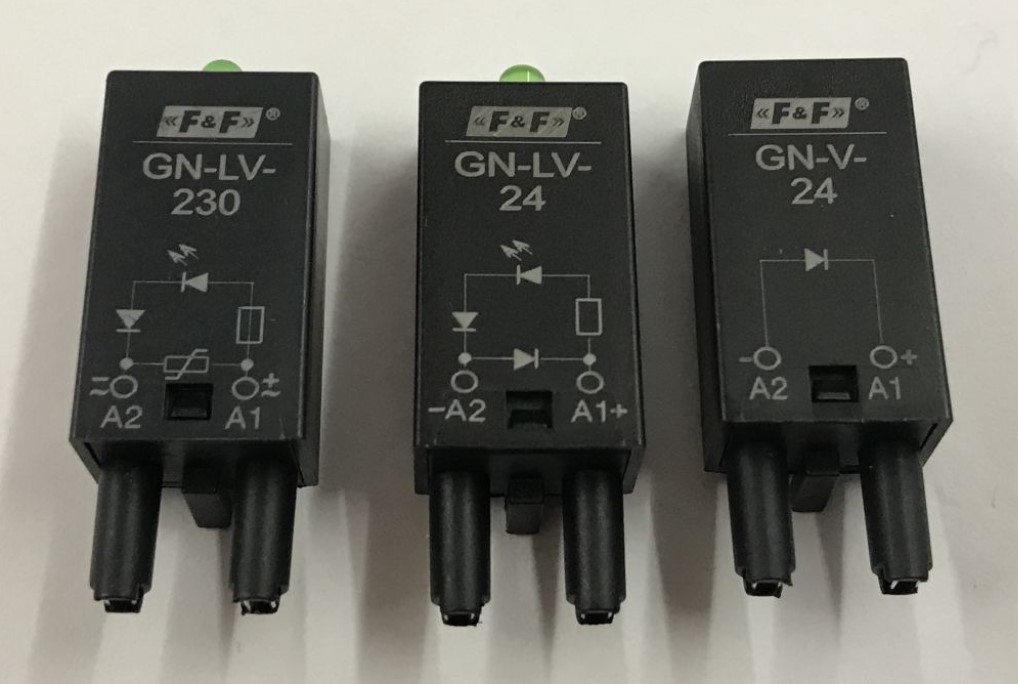

- гасители (RC-цепочки, варисторы, диодные гасители для DC) — подавляют коммутационные перенапряжения и увеличивают ресурс контактов;
- фиксаторы/зажимы — предотвращают выпадение реле при вибрации;
- гребёнчатые шины/переходники — ускоряют коммутацию питания катушек или объединяют общие цепи;
- индикаторы состояния — светодиоды в базе для визуальной индикации срабатывания;
- крышки, маркировочные таблички и монтажные клипсы.
Гребенчатая шина экономит время монтажа и уменьшает количество проводников, но требует аккуратной планировки и предохранительных устройств.
⚡ Для контактов применяют различные сплавы; оптимальный выбор определяет стойкость к дуге и ресурс при коммутации индуктивной нагрузки. АгСnO₂ (AgSnO₂) — распространённый материал, сочетающий хорошую износостойкость и сопротивляемость дуге. Для тяжелых режимов применяют серебросодержащие сплавы и специальные покрытия. Ресурсы указываются отдельно для резистивной и индуктивной нагрузки (механический ресурс обычно значительно выше электрического).
Электрические характеристики
| Параметр | Типовое значение |
|---|---|
| Номинальное напряжение катушки DC | 5, 12, 24, 48 V |
| Номинальное напряжение катушки AC | 110, 230 V |
| Потребляемый ток катушки | 10…100 мА (в зависимости от размера) |
| Номинальный ток контактов | 6…10 A (малые реле); до 16 A (промышленные) |
| Время срабатывания / отпускания | 5…20 мс / 5…30 мс |
| Электрический ресурс | 10⁵…10⁷ операций (в зависимости от режима) |
| Пробивное напряжение контакта | 1500…2500 V (изоляция «контакт-контакт») |
Применение интерфейсных реле
Такие реле используют повсеместно:
- согласование низковольтной логики контроллера с силовыми цепями;
- развязка входов/выходов ПЛК и датчиков;
- коммутация освещения и бытовых нагрузок;
- управление моторами через контакты промежуточного реле;
- защитные цепи и аварийная логика;
- телеметрия и сигнализация.
Они особенно ценны там, где требуется защитная развязка и минимизация помех между линиями управления и силовыми контурами.
Выбор реле: ориентиры и критерии
При выборе учитывают:
- Напряжение и тип питания катушки (AC/DC) и допустимый разброс.
- Ток и характер нагрузки (резистивная/индуктивная/емкостная).
- Количество и тип контактов (NO/NC/CO), требуемая комбинация (1P, 2P, 4P).
- Скорость коммутации и ресурс (частота операций в цикле эксплуатации).
- Наличие базы и совместимости с гребёнкой, наличие индикации.
- Требования по помехозащите: встроенный или внешний RC/варистор.
- Климатические условия и степень защиты панели — температура, вибрация, влажность.
- Необходимость в пожаробезопасных материалах и соответствие стандартам.
Правильный подбор исключает перегрузки контактов и снижает вероятность ложных срабатываний.
Монтаж, подключение и установка
- Катушку подключают к источнику с учётом полярности для DC-моделей, если полярность критична (есть диоды в модуле).
- Общие и размыкаемые контакты маркируют и прокладывают отдельно от силовых кабелей, чтобы снизить наводки.
- Гребёнчатая шина упрощает подачу питания на несколько розеток, но требует предохранителей на группах.
- Используйте гасители на розетке для реле, переключающих индуктивные нагрузки: RC-модули для AC, диодные для DC.
- Перед установкой проверяйте посадочное место и фиксацию, используйте монтажные зажимы при вибрации.
- В щитах с ограниченной глубиной выбирают узкие модули с малой глубиной корпуса.
Тестирование и ввод в эксплуатацию
Проверки на стенде:
- замер потребляемого тока катушки;
- проверка времени срабатывания и отпускания;
- проверка сопротивления замкнутого контакта;
- тест на правильность работы гасителя и индикации;
- проверка электрического ресурса в имитированном цикле.
Во время ввода в эксплуатацию проверяют коммутационные циклы под реальной нагрузкой и контролируют нагрев контактов.
Надёжность и обслуживание модулей
Чтобы увеличить срок службы:
- избегайте работы контактов в режиме частого быстрого переключения без гашения;
- для индуктивных нагрузок применяйте внешние RC/RC+varistor или специальные разгрузочные модули;
- контролируйте температуру в шкафу, обеспечьте достаточный поток воздуха;
- периодически проверяйте контакты на следы износа, коррозии и подгорания; при необходимости заменяйте реле по предписаниям технического регламента.
Проектируйте систему так, чтобы критичные функции имели резервирование: параллельные или дублирующие реле, контроль состояния катушек и обратная связь.
👉 Сигнальные реле и их разъёмы проектируются с учётом международных и национальных стандартов по изоляции, коммутации и пожаробезопасности. Важно руководствоваться нормативами по гальванической развязке, рабочим токам и требованиям по маркировке. При монтаже соблюдать правила электробезопасности и использовать предохранители и УЗО по назначению.
Практические советы при проектировке
- группируйте реле по функциональным зонам;
- оставляйте запас по сечению проводов и по номиналу контактов (не «впритык»);
- продумывайте путь гребёнки и места установки гасителей;
- документируйте логику переключений и маркировку клемм — это значительно упрощает техобслуживание;
- в критичных цепях применяйте контрольные контакты положения реле для автоматической диагностики.
Итого, данные модули остаются универсальным и экономичным средством согласования логики и силовой коммутации. Их гибкость, простота обслуживания и проверенная надёжность делают их незаменимыми в автоматизированных системах. А при грамотном выборе и организации монтажа реле обеспечивают долгую и безопасную работу системы с минимальными затратами на обслуживание.
