Онлайн инструмент для инженеров, проектировщиков подвески и автомобилистов, которые хотят быстро оценить влияние конструкции задней подвески на так называемый антискват — способность автомобиля противостоять сжатию задней подвески при ускорении. Вы вводите ключевые параметры автомобиля и подвески, и калькулятор визуально показывает CG, Instant Center (IC), линии и угол Anti-Squat, а также рассчитывает величину процента.
Принцип работы и используемые формулы
Антискват определяется как отношение продольного ускорения автомобиля к смещению задней подвески, выраженное через геометрию точки CG, линию IC и длину рычагов подвески. Расчёт базируется на следующей модели:
$$
\text{Anti-Squat (%)} = \frac{X}{h} \cdot \tan(\theta) \cdot 100
$$
$$
\theta = \arctan\Big(\frac{H_{ic}}{L}\Big)
$$
где:
- h — высота центра тяжести (CG), мм;
- X — продольное расстояние от колёс до CG, мм;
- L — длина линии SVSA (Suspension Virtual Swing Arm), мм;
- Hic — высота Instant Center (IC), мм;
- θ — угол линии IC относительно горизонтали.
Пошаговая логика расчёта
- Сначала вводятся геометрические параметры автомобиля и задней подвески: h, X, L, Hic.
- Калькулятор рассчитывает угол линии IC: θ = arctan(Hic/L).
- Далее вычисляется процент Антискват по формуле Anti-Squat = (X/h)*tan(θ)*100%.
- Результат визуализируется на SVG-схеме: показывается CG, IC, линия IC, задняя ось и кузов автомобиля, а также значение Anti-Squat.
- При желании можно запустить анимацию, имитирующую сжатие задней подвески, чтобы увидеть эффект антисквата в действии.
Пример использования

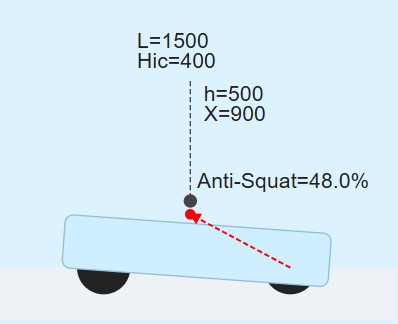

Пусть введены параметры:
- Высота CG, h = 500 мм
- Расстояние X = 900 мм
- Длина линии SVSA, L = 1500 мм
- Высота IC, Hic = 400 мм
Калькулятор вычислит:
- θ = arctan(400/1500) ≈ 14.9°
- Anti-Squat ≈ (900/500) * tan(14.9°) * 100 ≈ 47%
На схеме будет показано:
- CG — точка центра масс автомобиля
- IC — Instant Center задней подвески
- Линия IC — соединяет заднюю ось с IC
- Задняя ось — место контакта колес с дорогой
- Кузов автомобиля — для визуального понимания расположения CG и линии IC
- Антискват в процентах — прямо на чертеже
| Параметр | Описание | Примечание |
|---|---|---|
| h | Высота CG | Измеряется от уровня дороги до центра тяжести автомобиля |
| X | Продольное расстояние CG до задней оси | Чем больше X, тем выше влияние Anti-Squat |
| L | Длина SVSA | Длина виртуального рычага подвески задней оси |
| Hic | Высота IC | Точка пересечения линии задних рычагов при продлении их вверх |

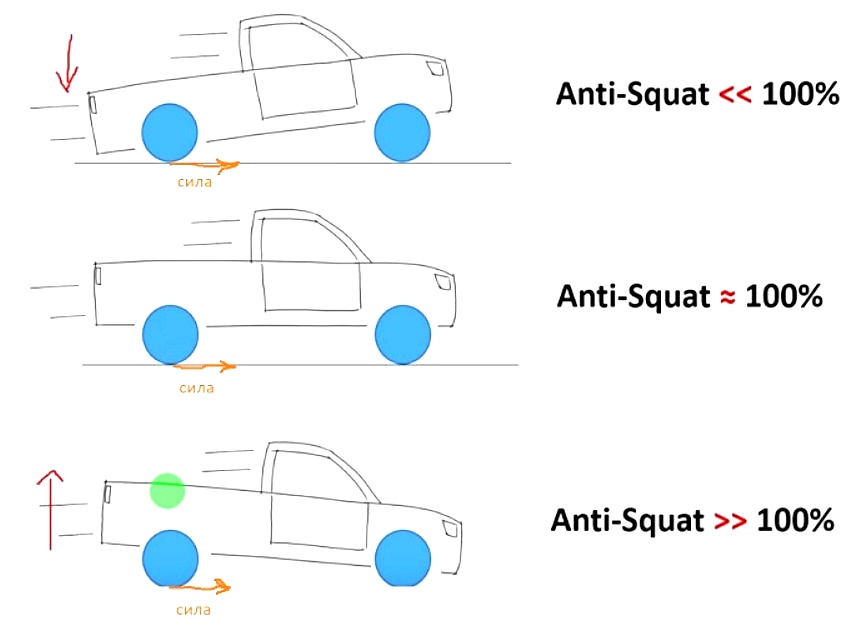

| Anti-Squat | Процент антисквата | Выше 100% — задняя подвеска «подпирает» кузов при ускорении, меньше 100% — кузов прогибается |
Частые вопросы
Вопрос: Почему Anti-Squat выше или ниже 100%?
Ответ: Значение зависит от геометрии подвески и расположения CG. >100% — задняя ось пытается приподнять кузов при ускорении, <100% — кузов опускается.
Вопрос: Можно ли использовать этот калькулятор для всех типов машин?
Ответ: Да, но результаты точны только для задней подвески с продольными и поперечными рычагами — SVSA. Для других конструкций возможны отклонения.
Итого, данная программа — удобный и быстрый инструмент для визуальной оценки и расчёта данного параметра авто. Она показывает влияние геометрии подвески на поведение кузова при ускорении и позволяет оптимизировать конструкцию задней подвески. Для точной настройки рекомендуется использовать данные производителя и реальные измерения.
