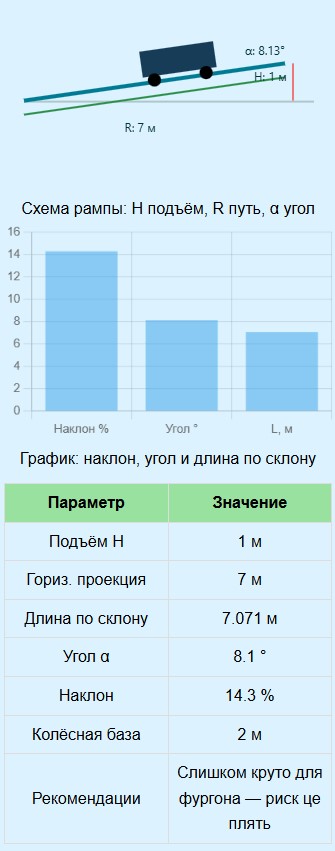

Онлайн-инструмент для расчёта и визуализации параметров наклонной рампы (заезда) для любых транспортных средств: легковых автомобилей, мотоциклов, фургонов, грузовиков и специализированной техники. Калькулятор позволяет профессионально оценить все ключевые геометрические параметры рампы: вертикальный подъём H, горизонтальную проекцию run, угол наклона α и длину наклонной поверхности L. Результаты отображаются в виде таблицы, графика и анимированной схемы с положением колёс и стрелкой угла наклона.
Входные параметры
- Высота подъёма H — вертикальное расстояние, на которое транспортное средство должно подняться по рампе. Измеряется в метрах или футах. Важно для оценки требуемой длины наклонной поверхности и угла наклона.
- Горизонтальная проекция run — длина основания рампы в горизонтальной плоскости. Определяет, сколько места потребуется для установки рампы и позволяет рассчитать угол наклона. Единицы: метры или футы.
- Длина наклонной поверхности L — фактическая длина склона. Этот параметр используется для расчёта, насколько длинной должна быть поверхность, чтобы обеспечить безопасный подъём без превышения углового ограничения.
- Угол наклона α — угол между горизонталью и наклонной плоскостью, выражается в градусах. Определяет крутизну рампы и напрямую влияет на безопасность заезда и нагрузку на транспортное средство.
- Колёсная база — расстояние между передней и задней осями транспортного средства. Используется для корректного отображения положения колёс на визуальной схеме, позволяет оценить риск касания днища или соскальзывания.
Рампы — это один из важнейших элементов в организации подъёмов и съездов для транспортных средств, будь то частные автомобили, фургоны или крупногабаритные грузовики. При проектировании рампы важно учитывать не только угол наклона и высоту, но и динамические характеристики транспортного средства, такие как масса, распределение веса по осям и длина колёсной базы. Неправильный угол может привести к касанию днища, повреждению бамперов или даже потере сцепления колёс с поверхностью, особенно в случае мокрого или скользкого покрытия. Кроме того, для рамп с большим перепадом высоты важно предусмотреть достаточную длину поверхности, чтобы минимизировать нагрузку на подвеску и оси при подъёме и спуске.
Коротко о понятиях
Подъём H: вертикальный перепад между началом и концом рампы. Является ключевым параметром, который задаёт требуемую высоту рампы. Для лёгких авто и мотоциклов небольшой H позволяет сделать безопасную, пологую рампу, тогда как для фургонов и грузовиков потребуется более пологий угол с увеличенной длиной основания.
Горизонтальная проекция run: длина, которая измеряется по горизонтали между нижним и верхним краями рампы. Позволяет оценить пространство для установки рампы. Чем больше run при фиксированном H, тем меньше угол наклона и легче заезд.
Длина наклонной поверхности L: длина поверхности, по которой ТС фактически поднимается. Этот параметр критичен для оценки скольжения, сцепления и нагрузок на колёса и подвеску.
Угол α: наклон рампы относительно горизонтали. Слишком крутая рампа создаёт опасность для транспорта с низким клиренсом. Малый угол делает заезд комфортным, но требует большего пространства.
Формулы расчёта
Отношения между ключевыми параметрами:
$$
\alpha = \arctan\frac{H}{run},
$$
$$
run = \frac{H}{\tan \alpha},
$$
$$
L = \frac{H}{\sin \alpha}
$$
$$
\alpha_{\text{rad}} = \alpha \cdot \frac{\pi}{180}
$$
Пояснение:
- α вычисляется как арктангенс отношения подъёма к горизонтальной проекции.
- Если известен угол α и высота H, run определяется как H / tan(α).
- Длина наклонной поверхности L рассчитывается через H и синус угла, что позволяет определить реальную длину заезда.
- Перевод угла в радианы необходим для дальнейших тригонометрических вычислений и визуализации.
Проверка безопасности
Для каждой рампы важно учитывать:
- Клиренс транспортного средства. Если угол α слишком большой, днище может задевать поверхность.
- Колёсная база. Длинная база увеличивает риск касания передней или задней оси на кривых поверхностях.
- Сцепление и адгезию колёс. Крутая рампа может привести к пробуксовке.
- Допустимый угол наклона для различных типов транспорта. Лёгкие автомобили могут безопасно преодолеть до 15–18°, фургоны — 12–15°, грузовики — 8–12°.
Что выводит калькулятор
- Подъём H, если введены другие параметры.
- Горизонтальная проекция run.
- Длина наклонной поверхности L.
- Угол наклона α в градусах и радианах.
- Анимационная схема рампы с отображением колёсной базы и стрелкой наклона.
- График столбчатой визуализации: высота vs длина.
- Рекомендации по безопасной эксплуатации для разных типов транспортных средств.
Материалы, из которых изготавливается рампа, должны обладать высокой прочностью и сопротивлением деформации, так как даже незначительный прогиб может стать критичным для транспортного средства с низким клиренсом. Для временных конструкций, используемых при загрузке или разгрузке, часто применяются металлические листы с рифлёной поверхностью для увеличения сцепления, в то время как постоянные конструкции могут быть выполнены из бетона с антискользящим покрытием.
Практические примеры
Пример 1 — рампа для лёгкого автомобиля
Ввод: H = 0.5 м, run = 2 м
- Шаг 1: вычисляем угол наклона α через арктангенс: α = arctan(H / run) = arctan(0.5 / 2) = arctan(0.25)
- Шаг 2: значение α в градусах: arctan(0.25) ≈ 14.036° ≈ 14°
- Шаг 3: длина наклонной поверхности L через синус угла: L = H / sin(α) = 0.5 / sin(14°)
- Шаг 4: вычисление sin(14°): sin(14°) ≈ 0.2419
- Шаг 5: окончательная длина: L = 0.5 / 0.2419 ≈ 2.07 м
Вывод: угол небольшой, заезд безопасен, длина рампы 2.07 м позволяет лёгкому автомобилю заехать без риска касания днища. Угол наклона ≈ 14° комфортен для большинства легковых авто.
Пример 2 — рампа для фургона
Ввод: H = 0.7 м, α = 20°
- Шаг 1: вычисляем горизонтальную проекцию: run = H / tan(α) = 0.7 / tan(20°)
- Шаг 2: вычисляем tan(20°): tan(20°) ≈ 0.3640
- Шаг 3: вычисляем: run = 0.7 / 0.364 ≈ 1.922 м
- Шаг 4: вычисляем длину наклонной поверхности: L = H / sin(α) = 0.7 / sin(20°)
- Шаг 5: вычисляем sin(20°): sin(20°) ≈ 0.3420
- Шаг 6: длина наклонной поверхности: L = 0.7 / 0.342 ≈ 2.048 м
Вывод: средний угол наклона 20° позволяет фургону заехать без проблем, длина рампы 2.05 м достаточно для плавного подъёма. Нужно следить за клиренсом, чтобы днище не задевало поверхность.
Пример 3 — рампа для крупного грузовика
Ввод: H = 1.2 м, run = 12 м
- Шаг 1: вычисляем угол наклона α через арктангенс: α = arctan(H / run) = arctan(1.2 / 12) = arctan(0.1)
- Шаг 2: угол в градусах: α ≈ 5.710°
- Шаг 3: длина наклонной поверхности L через синус угла: L = H / sin(α) = 1.2 / sin(5.71°)
- Шаг 4: вычисляем sin(5.71°): sin(5.71°) ≈ 0.0997
- Шаг 5: окончательная длина: L = 1.2 / 0.0997 ≈ 12.04 м
Вывод: пологий заезд, длина рампы ≈ 12 м, угол наклона ~5.7° минимизирует риск задевания днища, безопасное распределение нагрузки на оси. Подходит для крупногабаритных грузовиков с длинной колёсной базой.
Пояснение расчётов
- Арктангенс используется для вычисления угла наклона α по известным H и run.
- Тангенс позволяет найти горизонтальную проекцию при известном H и α.
- Синус угла необходим для расчёта фактической длины наклонной поверхности L.
- Все промежуточные шаги помогают проверить расчёт и убедиться, что рампа безопасна для конкретного транспортного средства.
- Проверка клиренса и колёсной базы обязательна для предотвращения касания днища.
| Параметр | Значения | Рекомендации |
|---|---|---|
| Угол наклона α | 3°–15° для легковых авто, 5°–12° для фургонов, 2°–6° для грузовиков | Слишком крутой угол увеличивает риск касания днища и потери сцепления. Оптимальный угол выбирается с учётом клиренса и длины колёсной базы. |
| Высота подъёма H | 0,3–1,5 м | Высота напрямую влияет на длину проезда. Для временных рамп H ≤ 1 м; для постоянных конструкций H может быть выше при условии увеличенной длины L. |
| Длина проезда run | 1,5–15 м | Длина проезда определяет плавность заезда. Чем длиннее, тем меньший угол наклона при той же высоте. |
| Длина поверхности рампы L | 1,5–15 м | Фактическая длина склона по поверхности. Определяется через L = H / sin(α). Важна для равномерного распределения нагрузки на колёса. |
| Ширина проезда | 2–4 м для легковых авто, 3–6 м для грузовиков | Недостаточная ширина повышает риск бокового соскальзывания, особенно на высоких или длинных транспортных средствах. |
| Клиренс транспортного средства | 0,12–0,25 м для легковых авто, 0,18–0,35 м для фургонов, 0,3–0,45 м для грузовиков | Необходимо учитывать при выборе угла наклона и длины рампы, чтобы избежать касания днища или бамперов. |
| Материал поверхности | Металл с рифлёй, бетон с антискользящим покрытием, дерево с противоскользящей накладкой | Поверхность должна обеспечивать сцепление колёс в сухих и влажных условиях. |
| Максимальная нагрузка | 1–3 т для легковых авто, 3–6 т для фургонов, 10–30 т для грузовиков | Конструкция рампы должна выдерживать вес транспортного средства с учётом распределения нагрузки по осям. |
| Риск касания днища | Высокий при крутом угле или короткой длине проезда | Оценка угла и клиренса позволяет предотвратить повреждение днища; особенно критично для автомобилей с низким клиренсом и длинной колёсной базой. |
| Безопасная скорость заезда | 2–5 км/ч для легковых авто, 1–3 км/ч для грузовиков | Скорость заезда должна быть минимальной, чтобы нагрузка на подвеску распределялась равномерно, а водитель имел контроль над транспортным средством. |
Дополнительные рекомендации
- Проверяйте угол наклона в зависимости от транспортного средства.
- Используйте визуализацию для оценки положения колёс и риска касания днища.
- Если рампа делается временной, учитывайте фиксацию, прочность и сцепление с поверхностью.
- Для фургонов и грузовиков используйте пологие наклоны и большие run, чтобы избежать аварийных ситуаций.
- При монтаже на открытой площадке учитывайте наклон земли и устойчивость конструкции.
Важным аспектом является также оценка боковой устойчивости. Даже при небольшом угле наклона недостаточно широкий проезд может привести к риску соскальзывания боковой части автомобиля, особенно при больших колёсных базах или высоких грузовиках с высоким центром тяжести. Следовательно, при проектировании рампы необходимо учитывать не только продольное распределение нагрузки, но и ширину проезда, чтобы обеспечить безопасное заезд и съезд.
🚚 Примечание: калькулятор даёт ориентировочные значения, основанные на геометрических и тригонометрических вычислениях. Фактическая установка рампы требует учёта габаритов, колёсной базы, клиренса, сцепления и безопасности. Используйте результаты как справочную информацию и для планирования безопасного подъезда, а не как точные инженерные расчёты для строительства.
Правильная планировка и тщательный расчёт всех параметров рампы позволяет не только предотвратить повреждения транспорта, но и обеспечивает плавный, безопасный и комфортный подъём для водителя.
