Онлайн-инструмент для расчёта и визуализации радиуса поворота транспортных средств: автодомов, фургонов и крупногабаритной техники. Калькулятор позволяет профессионально оценить ключевые геометрические параметры манёвренности: радиус задней оси, радиус по габаритам, боковой запас, рекомендуемый угол поворота и потенциальные риски при заезде или парковке. Результаты отображаются в виде таблицы, графика дуг поворота и рекомендаций по безопасной эксплуатации.

Входные параметры

Длина колесной базы — расстояние между передней и задней осями транспортного средства. Используется для корректного расчёта внутреннего радиуса поворота и оценки возможного касания переднего или заднего свеса.
Свес передний — расстояние от передней оси до переднего бампера. Влияет на внешний радиус поворота и оценку препятствий на маршруте.
Свес задний — расстояние от задней оси до заднего бампера. Влияет на радиус задней оси и потенциальный риск касания препятствий при манёврах.
Максимальный угол поворота руля — максимально возможный угол поворота передних колёс. Используется для расчёта минимального внутреннего радиуса поворота.
Ширина — габаритная ширина транспорта, нужна для расчёта бокового запаса при манёврах.

Техническая подготовка к манёвру включает проверку наличия свободного пространства по диагонали при повороте и учёт близлежащих объектов, таких как столбы, бордюры или другие машины. Оптимальная траектория сочетает безопасный радиус задней оси с минимизацией пересечения габаритов с препятствиями, что позволяет выполнять манёвр с минимальным риском повреждений.

Кратко о понятиях

Радиус задней оси: минимальный радиус поворота, который проходит точка задней оси, при котором машина сможет развернуться без препятствий.
Радиус по габаритам: радиус внешней точки транспорта, включая свесы, необходимый для полного поворота без касания препятствий.
Боковой запас: дополнительное расстояние вокруг габаритов для безопасного маневра, учитывающее ширину и радиус поворота.
Рекомендуемый угол поворота: угол, при котором авто безопасно проходит поворот с учётом колесной базы и габаритов.

При проектировании манёвров крупных транспортных средств критически важно учитывать не только статические размеры, но и динамическое поведение автомобиля при повороте. Колёсная база и свесы определяют траекторию задней оси и влияние на боковое пространство, однако фактическая нагрузка на подвеску и распределение массы по осям могут существенно изменять эффективный радиус поворота. Например, при полной загрузке передний свес может опускаться сильнее, что уменьшает клиренс и увеличивает риск зацепления препятствий при манёврах.

Формулы расчёта

$$
R_\text{inner} = \frac{L}{\tan(\alpha_\text{rad})},
$$
$$
R_\text{outer} = R_\text{inner} + a_F + a_R,
$$
$$
\text{Бок. запас} = R_\text{outer} + \frac{W}{2},
$$
$$
\alpha_\text{rec} = \arctan\frac{L}{\text{Бок. запас}} \cdot \frac{180}{\pi}
$$

🚛 Пояснение: внутренний радиус зависит от колесной базы L и угла α_rad. Внешний радиус учитывает свесы aF и aR. Боковой запас включает ширину машины W, чтобы обеспечить безопасный манёвр. Рекомендуемый угол α_rec показывает безопасный угол рулевого управления.

Проверка безопасности

При расчёте манёвра важно учитывать:

Ширину авто — превышение габаритов без бокового запаса повышает риск столкновения с препятствиями.
Длину колесной базы — длинная база увеличивает внутренний радиус поворота и усложняет манёвр.
Свесы передний и задний — определяют, насколько транспортное средство выступает за оси и увеличивает радиус по габаритам.
Максимальный угол поворота — ограничивает минимальный радиус задней оси.

Что выводит калькулятор

Радиус задней оси, в метрах.
Радиус по габаритам.
Боковой запас.
Рекомендуемый угол поворота, в градусах.
Рекомендации по маневрированию и безопасной эксплуатации.

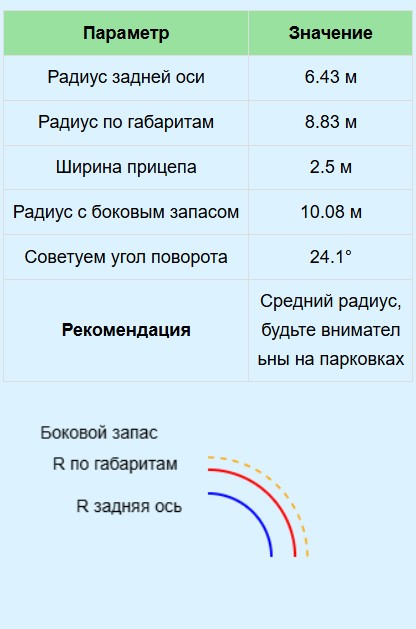

Графическая схема дуг поворота с подписями радиусов и бокового запаса.

Визуализация радиусов поворота в виде дуг и бокового запаса позволяет водителю оценить потенциальные опасные зоны и планировать траекторию заранее. Даже при корректных вычислениях внутреннего и внешнего радиусов важно учитывать скорость поворота и состояние покрытия: скользкая или влажная поверхность увеличивает вероятность заноса, особенно на длинных и тяжёлых машинах.

Практические примеры

Пример 1 — компактное авто

Вводные данные:

Колесная база L = 4,5 м
Свес передний aF = 1,2 м
Свес задний aR = 1,2 м
Макс. угол поворота руля α = 35°
Ширина W = 2,5 м

Расчёты:

Перевод угла в радианы: α_rad = 35° × π / 180 ≈ 0,611 рад
Внутренний радиус задней оси: R_inner = L / tan(α_rad) = 4,5 / tan(0,611) ≈ 6,18 м
Внешний радиус с учётом свесов: R_outer = R_inner + aF + aR = 6,18 + 1,2 + 1,2 ≈ 8,58 м
Боковой запас: SideClearance = R_outer + W/2 = 8,58 + 2,5/2 ≈ 10,83 м
Рекомендуемый угол поворота: α_rec = arctan(L / SideClearance) × 180/π ≈ arctan(4,5 / 10,83) × 180/π ≈ 23°

🚛 Вывод: манёвр возможен на парковке или узкой дороге при внимательном контроле бокового расстояния. Внутренний радиус 6,18 м и боковой запас 10,83 м позволяют безопасно повернуть машину.

Пример 2 — большой фургон
