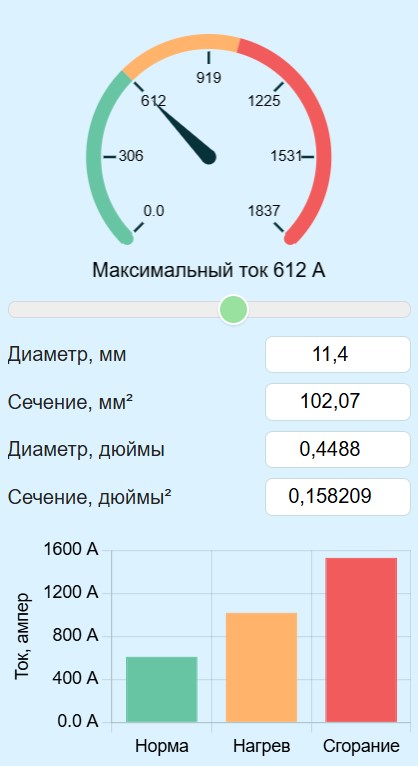

Этот конвертер-калькулятор предназначен для ориентировочной оценки допустимого тока в медном проводе по его диаметру или площади сечения. Расчёт выполняется для круглого проводника. Можете вводить данные в миллиметрах, квадратных миллиметрах, дюймах или квадратных дюймах. Все поля связаны между собой и автоматически пересчитываются.
Как пользоваться
- Введите значение в любое из четырёх полей. Остальные поля будут пересчитаны автоматически.
- Ползунок позволяет быстро изменить диаметр провода в миллиметрах.
- На индикаторе и диаграмме отображаются три режима нагрузки: нормальный, повышенный нагрев и опасный режим.
Расчётные формулы
Площадь сечения круглого проводника
A = π × d² / 4
где d — диаметр провода в миллиметрах. Дальше идёт вычисление с применением Закона Ома.
Оценка допустимого тока для медного провода:
- Нормальный режим: I ≈ A × 6
- Режим нагрева: I ≈ A × 10
- Опасный режим: I ≈ A × 15
Формулы используются для ориентировочной оценки. Фактическая допустимая нагрузка зависит от способа прокладки, температуры окружающей среды и условий охлаждения.
Справочная таблица диаметров и сечений
| Диаметр, мм | Сечение, мм² | Диаметр, мм | Сечение, мм² |
|---|---|---|---|
| 0.50 | 0.20 | 1.00 | 0.79 |
| 0.75 | 0.44 | 1.50 | 1.77 |
| 2.00 | 3.14 | 2.50 | 4.91 |
| 4.00 | 12.57 | 6.00 | 28.27 |
| 10.00 | 78.54 | 16.00 | 201.06 |
Справочная таблица допустимых токов для меди
| Сечение, мм² | Норма, А | Нагрев, А | Опасный режим, А |
|---|---|---|---|
| 0.5 | 3 | 5 | 8 |
| 1.0 | 6 | 10 | 15 |
| 1.5 | 9 | 15 | 23 |
| 2.5 | 15 | 25 | 38 |
| 4.0 | 24 | 40 | 60 |
| 6.0 | 36 | 60 | 90 |
| 10.0 | 60 | 100 | 150 |
| 16.0 | 96 | 160 | 240 |
| 25.0 | 150 | 250 | 375 |
Примечание. Табличные значения приведены для справки и не заменяют нормативные расчёты по ПУЭ и проектной документации.
Литература
- Аполлонский С. М. Теоретические основы электротехники
- Бессонов Л. А. Теоретические основы электротехники. Электрические цепи
- Белов Н. В., Волков Ю. С. Электротехника и основы электроники
- Гальперин М. В. Электротехника и электроника
- Данилов И. А. Общая электротехника
