Калькулятор центра крена геометрии подвески

Сервис для точной оценки геометрии подвески и положения центра крена автомобиля: рассчитываются высота центра крена передней и задней осей, общий центр крена, а также визуализируется распределение центра крена по колёсной базе. Инструмент полезен как для инженеров и тюнеров, так и для частных владельцев, желающих понять поведение транспорта на поворотах и при крене кузова.

Входные параметры

• Передняя колея — расстояние между центрами передних колёс, м.
• Задняя колея — расстояние между центрами задних колёс, м.
• Высота нижнего шарнира — точка крепления нижнего рычага к кузову, м.
• Длина нижнего рычага — длина рычага подвески от шарнира до колеса, м.
• Колёсная база — расстояние между передней и задней осями, м.

Калькулятор автоматически рассчитывает:

• Центр крена передней оси, м.
• Центр крена задней оси, м.
• Общий центр крена автомобиля, м.
• Графическую зависимость центра крена по колёсной базе для наглядной оценки.

Программа оценивает расположение центра крена как на отдельных осях, так и в целом для всего авто. Это важно для анализа устойчивости машины при крене на поворотах и распределении нагрузки на подвеску. Передняя и задняя колея, длина нижнего рычага и высота шарнира напрямую влияют на высоту центра крена, а колёсная база определяет, как эта высота распределяется вдоль автомобиля.

Основные формулы

Для расчётов используется упрощённая геометрическая модель подвески:

Центр крена передней оси, м:
$$
RC_{front} = \frac{\text{Пер.к} \cdot \text{Высота шарнира}}{2 \cdot \text{Длина нижнего рычага}}
$$

Центр крена задней оси, м:
$$
RC_{rear} = \frac{\text{Зад.к} \cdot \text{Высота шарнира}}{2 \cdot \text{Длина нижнего рычага}}
$$

Общий центр крена автомобиля, м:
$$
RC = \frac{RC_{front} \cdot \text{Зад.к} + RC_{rear} \cdot \text{Пер.к}}{\text{Пер.к} + \text{Зад.к}}
$$

При более широкой колее и коротком рычаге центр крена смещается выше, что может увеличить крен кузова при манёврах. Высота шарнира нижнего рычага определяет, на какой высоте относительно земли находятся рычаги, и соответственно влияет на геометрию крена. Общий центр крена является усреднённым показателем, отражающим поведение авто в целом, и используется для прогнозирования динамики кузова при ускорениях, торможении и прохождении поворотов.

Пример расчёта

Рассмотрим автомобиль с параметрами:

• Передняя колея: 1.55 м
• Задняя колея: 1.52 м
• Высота нижнего шарнира: 0.25 м
• Длина нижнего рычага: 0.40 м
• Колёсная база: 2.60 м

Центр крена передней оси, м:
$$
RC_{front} = \frac{1.55 \cdot 0.25}{2 \cdot 0.40} = 0.484 \text{ м}
$$

Центр крена задней оси, м:
$$
RC_{rear} = \frac{1.52 \cdot 0.25}{2 \cdot 0.40} = 0.475 \text{ м}
$$

Общий центр крена автомобиля, м:
$$
RC = \frac{0.484 \cdot 1.52 + 0.475 \cdot 1.55}{1.55 + 1.52} =
$$
$$
= 0.479 \text{ м}
$$

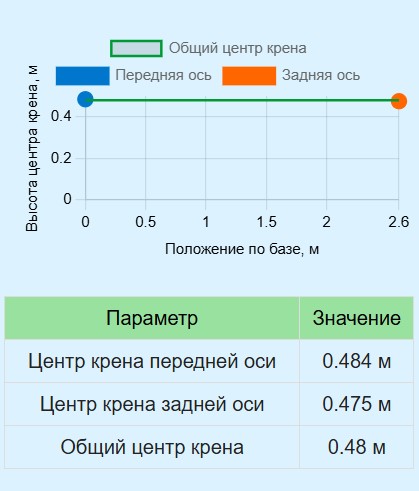

Таким образом, центр крена передней оси ≈ 0.484 м, задней оси ≈ 0.475 м, общий центр крена ≈ 0.479 м. Дополнительно график покажет наглядно расположение центров крена по всей колёсной базе, что помогает оценить распределение крена и предсказать поведение машины на поворотах.

Факторы, влияющие на центр крена

• Ширина колеи и колёсная база — большее расстояние между осями и колёсами снижает крен.
• Высота шарниров нижних рычагов — чем выше точка крепления, тем выше центр крена.
• Длина нижних рычагов — более длинные рычаги опускают центр крена.
• Разница колеи передней и задней осей — влияет на баланс крена и распределение нагрузки между осями.

Практические рекомендации

1. Используйте калькулятор для оценки текущей конфигурации подвески и возможных изменений, например, при тюнинге или замене рычагов.
2. Сравнивайте центр крена передней и задней осей для оценки баланса — слишком высокая разница может ухудшать управляемость.
3. Следите, чтобы общий центр крена оставался относительно низким для повышения устойчивости на поворотах.
4. Используйте график для визуальной проверки распределения крена по колёсной базе.

Использование этих данных помогает инженерам и специалистам по тюнингу выбирать оптимальные параметры подвески для достижения желаемой управляемости и устойчивости. Для повседневного водителя понимание расположения центра крена может быть полезным при оценке устойчивости автомобиля на поворотах, особенно при загрузке или буксировке. Также знание центра крена помогает при проектировании стабилизаторов поперечной устойчивости, настройке амортизаторов и выборе колёсной базы для конкретных условий эксплуатации.

Справочные таблицы

Ориентировочные значения центра крена для легковых авто с обычной подвеской:

Диапазоны параметров для разных автомобилей:

👉 Примечание: таблицы носят справочный характер. Реальные значения зависят от конструкции подвески, массы транспорта, колеи, длины рычагов и высоты точек крепления. Всегда учитывайте индивидуальные характеристики вашей машины при анализе центров крена.
