Калькулятор шин для спецтехники

Онлайн-инструмент для быстрой оценки распределения нагрузки по осям, контактной площади шины, удельного давления на грунт, прогноза проваливания и ориентировочной доступной тяги. Предназначен для тракторов, комбайнов, тягачей и погрузчиков — для быстрой проверки параметров перед полевыми работами и транспортировкой.

Входные параметры

• Тип машины — выбрать: трактор, комбайн, тягач/самосвал, погрузчик.
• Общая масса, кг — масса машины с рабочей нагрузкой.
• На переднюю ось, % — процент массы, приходящийся на переднюю ось. Если неизвестно, использовать 40%.
• Всего осей / колес — общее число колес. Влияет на расчёт распределения на одно колесо.
• Ширина протектора, мм — рабочая ширина шины, нужна для оценки длины пятна контакта.
• Номинальная нагрузочная способность шины, кг — если есть, паспортная грузоподъёмность шины для проверки перегрузки.
• Рекомендованное давление, кПа — давление, которое вы хотите использовать. Если пусто — подставляется целевое для выбранной поверхности.
• Тип поверхности — асфальт, гравий, плотная почва, мягкая почва, болото. Используется для Crr, μ и так далее.
• Балласт, кг — дополнительный груз, который установлен на машине. Увеличивает нагрузку и пятно контакта.
• Запас безопасности, % — процент запаса при подборе давления/нагрузки (влияет на рекомендации).

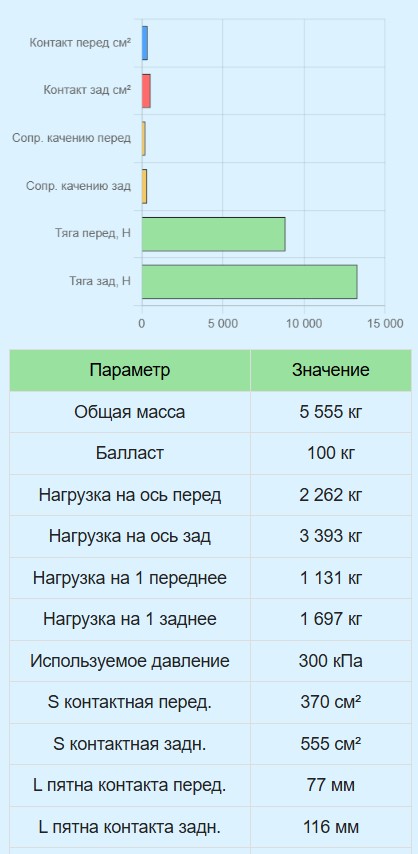

Калькулятор рассчитывает

• Нагрузка на переднюю и заднюю оси (всего и на одно колесо), кг.
• Контактная площадь пятна контакта переднего и заднего колеса.
• Длину пятна контакта — аппроксимация: площадь / ширина.
• Удельное давление на грунт — нагрузка / площадь.
• Оценочная глубина погружения — эмпирическая оценка для выбранной поверхности.
• Сила сопротивления качению и доступная тяга по коэффициентам.
• Оценка риска пробуксовки (низкий / средний / высокий).
• Максимальная ориентировочная безопасная скорость, ч/км.
• Ориентировочный ресурс шины при данных условиях, условная оценка.
• Таблица: давление ↔ пятно контакта, несколько значений давления для сравнения.

Упрощенные формулы

Все формулы — упрощённые инженерные приближения для быстрого онлайн-расчёта. Для точных проектных решений требуются заводские данные, полевые замеры и лабораторные испытания.

1) Пересчёт нагрузки на колесо

• Нагрузка на переднюю ось (кг) = Масса × (Процент на переднюю ось / 100) + часть балласта.
• Нагрузка на одно колесо = Нагрузка на ось / число колес на этой оси.

2) Контактная площадь

• Переводим давление в Па: \(P_{Pa} = P_{kPa} \times 1000\).
• Площадь (м²) = \( \frac{F}{P_{Pa}} \), где \(F\) — сила нагрузки в Н (кг × 9.80665).
• Площадь в см² = площадь (м²) × 10000.

3) Длина пятна контакта, мм

\(L_{мм} = \frac{S_{м^2}}{ширина_{м}} \times 1000\).

4) Удельное давление на грунт, кПа

\(p_{kPa} = \frac{F}{S_{м^2}} \div 1000\).

5) Оценка проваливания

Используется формула вида \(H \sim (p_{kPa} / bearing) \times factor\), где bearing — несущая способность грунта в кПа, а factor — эмпирический множитель, зависящий от типа поверхности. В калькуляторе используется безопасная шкала, чтобы результаты были в реалистичных мм/см диапазонах.

6) Сопротивление качению и тяга

• \(F_{rr} = C_{rr} \times N\), где \(N\) — нормальная сила в Ньютонах;
• \(F_{traction} = \mu \times N\), где \(\mu\) — коэффициент сцепления по типу поверхности.

Пример расчёта

Исходные параметры: масса 6000 кг, передняя ось 40%, всего 4 колеса, ширина 480 мм, давление 70 кПа, поверхность — болото, балласт 100 кг.

Шаги вычислений:

1. Нагрузка на переднюю ось: \(6000 \times 0{,}4 + 100\times0{,}4 = 2440\) кг.
2. Предполагаем 2 колеса спереди → нагрузка на колесо ≈ \(1220\) кг → в Н: \(1220×9{,}80665≈11966\) Н.
3. Давление \(70\) кПа → \(P_{Pa}=70000\) Па → площадь \(S = 11966/70000 ≈ 0{,}171\) м² = 1710 см².
4. Длина пятна при ширине 0,48 м: \(L = 0{,}171 / 0{,}48 ×1000 ≈ 356\) мм.
5. Удельное давление ≈ 70 кПа — проверка совпадает с входным давлением.
6. Оценка проваливания при болоте bearing=100 → \(H ≈ (70/100)×100 = 70\) мм.

Данный калькулятор даёт ориентировочные значения. Точные расчёты зависят от паспортных данных шин, профиля, температуры, реальной влажности и структуры грунта. Рекомендуется использовать результаты как предварительную оценку и сверять рекомендации с паспортом шины и полевыми измерениями.

Справочная таблица давления в шинах спецтехники

Рекомендации

• Сравнивайте выводы программы с паспортной нагрузкой шины — при обнаружении перегрузки немедленно повышайте давление или подбирайте шину с большей несущей способностью.
• На мягких грунтах снижайте давление для увеличения пятна контакта и снижения проваливания.
• При транспортировке по асфальту повышайте давление до рекомендованного уровня для снижения износа и сопротивления качению.
• Используйте балласт только при необходимости: он увеличивает сцепление, но повышает общий вес и нагрузку на грунт.

Пятно контакта — площадь под шиной, через которую передаётся нагрузка в грунт. Удельное давление — давление, которое испытывает грунт под колесом (чем меньше — тем легче машина «флотирует»). Глубина погружения — эмпирическая оценка глубины провала шины в грунт; при H > 50–100 мм стоит считать грунт критически мягким для данной конфигурации.

Итого, данный калькулятор — быстрый инструмент для оценки параметров шин спецтехники. Он поможет оперативно подобрать рабочее давление, оценить риск перегрузки и проваливания, а также сориентироваться в выборе шины под конкретные условия. Но для проектных и ответственных решений используйте лабораторные замеры и данные производителя.
