Сервис для точной инженерной оценки распределения веса автомобиля по осям и нагрузки на одно колесо. Полезно для тех, кто рассчитывает загрузку шасси, подбирает рессоры/амортизаторы, проверяет соответствие допустимым нагрузкам осей и планирует распределение груза.
Входные параметры
- Масса снаряжённого автомобиля — масса автомобиля без дополнительной нагрузки (кг).
- Груз / полезная нагрузка — доп. пассажиры, багаж, груз (кг).
- Колёсная база — расстояние между центрами передней и задней осей (м).
- Положение центра тяжести по продольной оси — расстояние от плоскости передней оси до центра тяжести (м). Значение должно быть в диапазоне от 0 до колёсной базы.
- Количество колёс на оси — обычно 2 (по одному колесу с каждой стороны) или 4 (сдвоенные диски/близко расположенные двойные шины).
Что рассчитывает калькулятор
- Полную массу автомобиля с учетом полезной нагрузки, кг.
- Нагрузку на переднюю и заднюю оси, кг.
- Процентную долю массы на каждой оси, %.
- Нагрузку на одно колесо с учётом количества колёс на оси, кг.

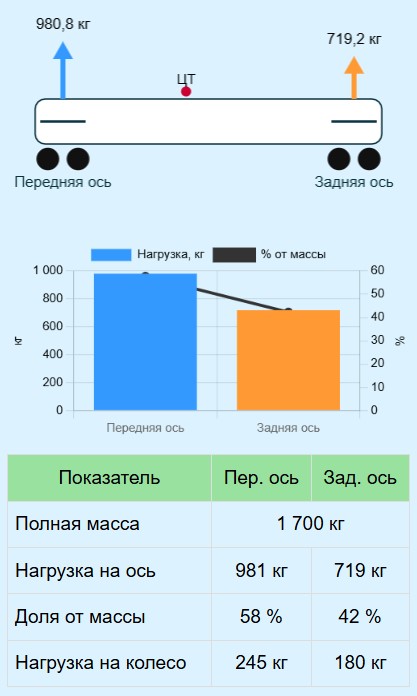

- Графическую схему с расположением центра тяжести и стрелками, пропорциональными нагрузкам.
Использованные формулы
Обозначения: суммарная масса M, расстояние от передней оси до центра тяжести a, расстояние от центра тяжести до задней оси b, колёсная база L = a + b, в метрах.
Моменты относительно осей дают формулы распределения нагрузки:
Нагрузка на переднюю ось, кг:
\[
F_{front} = M \cdot \frac{b}{L}
\]
Нагрузка на заднюю ось, кг:
\[
F_{rear} = M \cdot \frac{a}{L}
\]
Проверка, сумма нагрузок равна полной массе:
\[
F_{front} + F_{rear} = M
\]
Нагрузка на одно колесо при равномерном распределении по колёсам оси:
\[
F_{wheel,front} = \frac{F_{front}}{N_{front}},
\]
\[
F_{wheel,rear} = \frac{F_{rear}}{N_{rear}}
\]
Пример расчёта
- Масса снаряжённого автомобиля: 1400 кг
- Полезная нагрузка: 300 кг
- Полная масса: \(M = 1700\) кг
- Колёсная база: \(L = 2.6\) м
- Положение ЦТ: \(a = 1.1\) м от передней оси
- Тогда \(b = L — a = 1.5\) м
Пошагово вычисляем
Нагрузка на переднюю ось:
\[
F_{front} = 1700 \cdot \frac{1.5}{2.6} \approx 981 \text{ кг}
\]
Нагрузка на заднюю ось:
\[
F_{rear} = 1700 \cdot \frac{1.1}{2.6} \approx 719 \text{ кг}
\]
Доля от массы:
\[
\frac{F_{front}}{M}\cdot100\% \approx 57.7\%,
\]
\[
\frac{F_{rear}}{M}\cdot100\% \approx 42.3\%
\]
Если на каждой оси по 2 колеса, по одному с каждой стороны:
\[
F_{wheel,front} \approx 981 / 2 \approx 490.5\ \text{кг}
\]
\[
F_{wheel,rear} \approx 719 / 2 \approx 359.5\ \text{кг}
\]
👉 Если нагрузка близка к предельной допустимой нагрузке оси или шины — есть риск перегрузки, ухудшения управляемости и ускоренного износа. Большая доля на передней оси (например > 60 %) обычно приводит к недовороту и повышенной нагрузке на передние шины/подшипники. Смещение ЦТ назад увеличивает нагрузку на заднюю ось — это важно при монтаже тяжёлых прицепов или распределении груза.
Таблица типовых распределений массы
| Тип ТС | Передняя ось | Задняя ось | Примечание |
|---|---|---|---|
| Лёгковой переднеприводный | 55–65 % | 35–45 % | ЦТ смещён вперёд |
| Лёгковой заднеприводный | 45–50 % | 50–55 % | ЦТ смещён назад |
| Универсал / внедорожник | 48–52 % | 48–52 % | Более равномерное распределение |
| Пикап с грузом в кузове | 30–45 % | 55–70 % | Зависит от положения груза |
| Грузовой (шасси) | 40–60 % | 40–60 % | Зависит от компоновки |
Практические рекомендации
- Перед транспортировкой тяжёлых предметов оценивайте смещение центра тяжести и перераспределяйте груз для равномерной загрузки осей.
- Следите за допустимой нагрузкой на шины и оси, указанной производителем (таблично в ПТС/руководстве).
- При увеличении полезной нагрузки проверяйте давление в шинах — оно должно соответствовать фактической нагрузке.
- При тюнинге или установке дополнительных агрегатов (АКБ, лебёдки, запаска, силовой бампер) учитывайте их влияние на положение ЦТ.
- Для точной проверки используйте сертифицированные автомобильные весы (по осям или поколоёсно).
🚚 Модель предполагает, что центр тяжести по высоте не влияет на продольное распределение — это упрощение. При динамических манёврах (торможение/разгон/повороты) распределение нагрузок меняется из-за инерционных и аэродинамических сил. Для детального анализа следует учитывать высоту ЦТ, упругость подвески и динамические коэффициенты.
Пример использования
Введите массу снаряжённого автомобиля, добавьте предполагаемую полезную нагрузку, задайте колёсную базу и положение центра тяжести — и получите:
- точные значения нагрузок на каждую ось в килограммах,
- нагрузку на одно колесо в килограммах,
- визуализацию положения центра тяжести и сравнительную диаграмму осевых нагрузок.
🛠 Регулярно проверяйте состояние подвески и резины. Перегрузка оси повышает риск разрушения ступицы, подшипников и самого колеса. При грузоперевозках учитывайте также массу прицепа и его влияние на распределение нагрузок.
Итого, программа даёт быстрый и надёжный ориентир по распределению массы автомобиля по осям и нагрузке на одно колесо. Но для окончательных решений (регистрация, согласование грузоподъёмности, подготовка к соревнованиям) рекомендуется подтверждение на точных измерительных устройствах и консультация со специалистом.
