Лазерные модули 5, 10 и 15 ватт для резки и гравировки на ЧПУ



Помнится лет 10 тому назад, среди начинающих радиолюбителей было популярно делать лазеры из прожигающего диски диода DVD привода. При всей примитивности конструкции, с синим лазерным диодом удавалось получить мощность до 0,6 ватт, питая это дело от батареек. Но китайская промышленность не стоит на месте и теперь уже не фольгу на CD-диске, а дерево и даже металл стало возможным резать с помощью мощных современных лазерных модулей на 1-15 ватт. Все они предназначены для использования на ЧПУ станках (читайте подробнее тут) и питаются от 12 вольт. Естественно они могут работать и без сетевого питания — на 3-х литиевых аккумуляторах, что позволяет эти лазерные модули использовать… скажем так — не только в станках))

Но перейдём к обзору. В нём примут участие модули на 1, 5, 10 и 15 ватт. Начнём с самого младшего, который устанавливается в мини станочки лазерной гравировки.

1 Вт лазерная головка

Лазер из Китая 1 ватт
  • Длина волны 410 нм
  • Выходная мощность 1 Вт
  • Напряжение питания 12 В
  • Рабочий ток 400 мА
  • Способ охлаждения: принудительное воздушное охлаждение
  • Материал корпуса — алюминий
  • Оптические линзы в лазере
  • Рабочая температура 40-75С
  • Срок службы до 10000 часов
  • Размер 33 х 55 мм
  • Цена около 50 долларов

5 Вт лазерная головка

Лазер из Китая 5 ватт
  • Размеры внешние: Длина 53 мм х ширина 33 мм х высота 33 мм
  • Длина волны: 450 нм
  • Выходная мощность: 5.5 Вт
  • Охлаждение: алюминиевый радиатор
  • Частота модуляции: максимум 25 кГц
  • Цвет отделки: Черный
  • Материал корпуса: Алюминий
  • Рабочее напряжение: DC = 12 В
  • Рабочий ток: I < 3 A
  • Время разогрева: Нет
  • Рабочая температура: -10 ~ + 40 градусов
  • Цена около 120 долларов

10 Вт лазерная головка

Лазер из Китая 10 ватт
  • Внешние размеры: длина 50 мм х ширина 50 мм х высота 100 мм (в том числе вентилятор)
  • Длина волны: 445-450 (Blu-Ray)
  • Предельная мощность: 10 Вт в импульсном режиме
  • Средняя мощность 6 Вт
  • Частота модуляции: ttl можно модулировать
  • Частота шим < 9 кГц
  • Рабочее напряжение: DC = 12 В
  • Рабочий ток: < 3 A
  • Фокусное расстояние: 18 мм
  • Рабочая температура: 15 ~ 45C
  • Диаметр пятна: 0,1 — 10 мм
  • Режим работы: импульсный лазер 100 нс 50%, с TTL модуляцией
  • Материал корпуса: твердый алюминий + латунь
  • Отделка: черный анодированный Al + пескоструйная обработка
  • Теплоотвод: радиатор и вентилятор
  • Блок питания: 12 В 4 А
  • Цена около 240 долларов

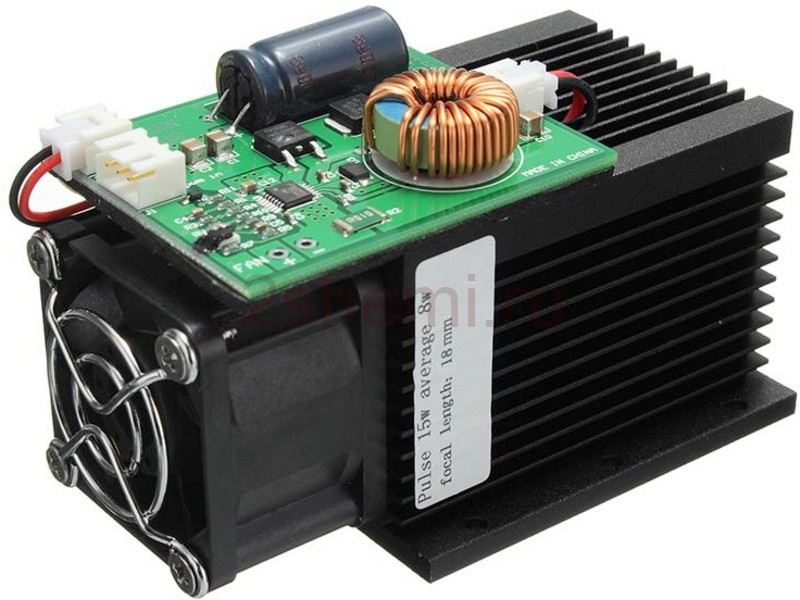

15 Вт лазерная головка

Лазер из Китая 15 ватт
  • Модель лазера: 570073
  • Размер: длина 50 мм х ширина 50 мм х высота 100 мм
  • Длина волны: 445 ~ 450 нм
  • Выходная мощность: импульсная 15 Вт, средняя 8 Вт
  • Частота модуляции: TTL модулированный, 0В-off 5В-on
  • Частота ШИМ <9 кГц
  • Рабочее напряжение: 12 В
  • Рабочий ток: I <5 A
  • Рабочая температура: 15-45С
  • Фокусное расстояние: 18 мм
  • Питание БП: 12 В 4 A
  • Цена около 320 долларов

По внешнему виду и конструкции модели на 5-15 ватт очень похожи, поэтому без маркировки или тестов трудно сразу определить мощность.

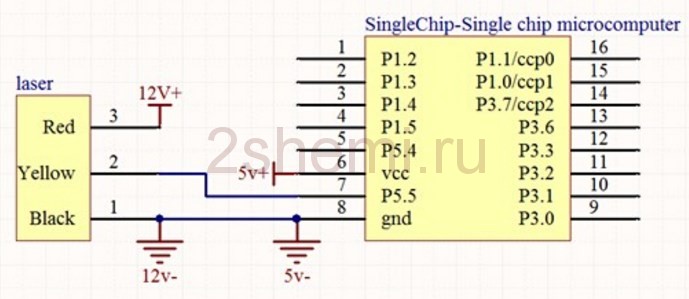

Схема подключения лазера

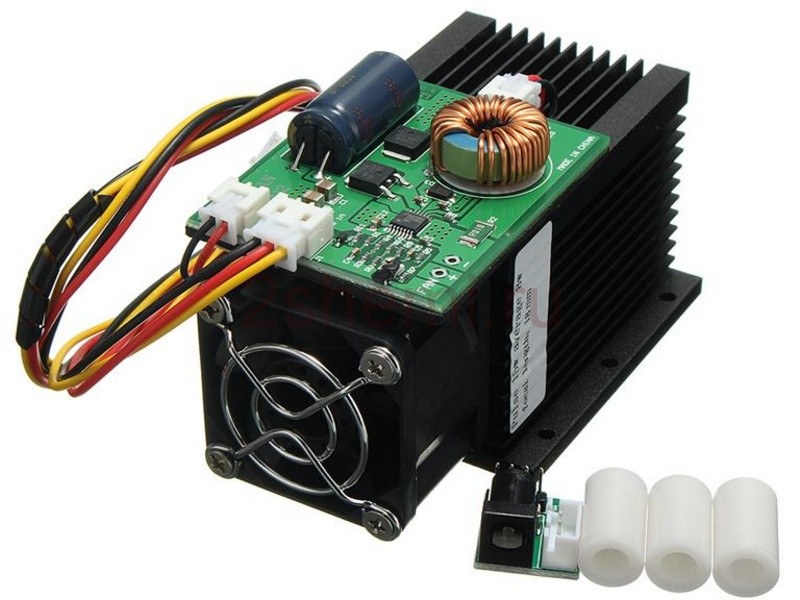

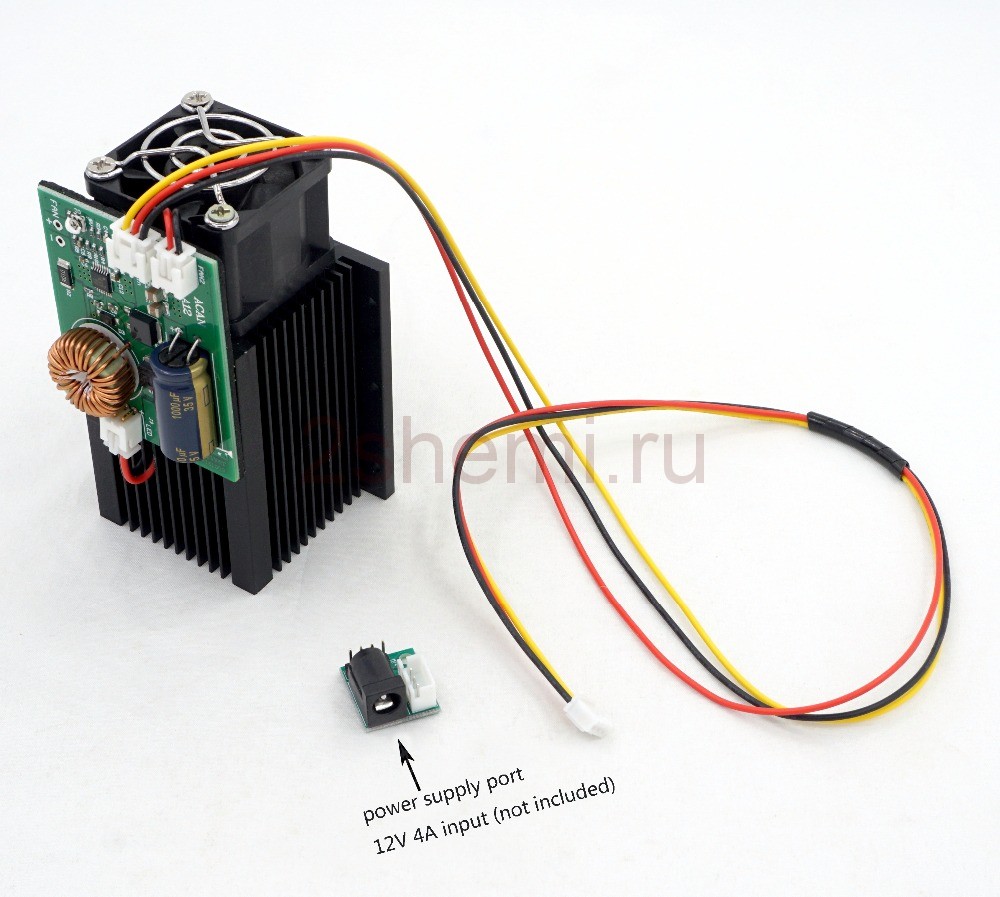

Подключаются модули к источнику постоянного напряжения 12 В, различаясь только током потребления. На станке для подачи питания служит специальный разъём на плате CNC, а при необходимости можно задействовать обычный импульсный блок питания, воткнув штекер в стандартное гнездо через такой переходник (идёт в комплекте).

Полезное:  Датчик влаги, воды или дождя - электронный модуль
Переходник внешнего блока питания лазера

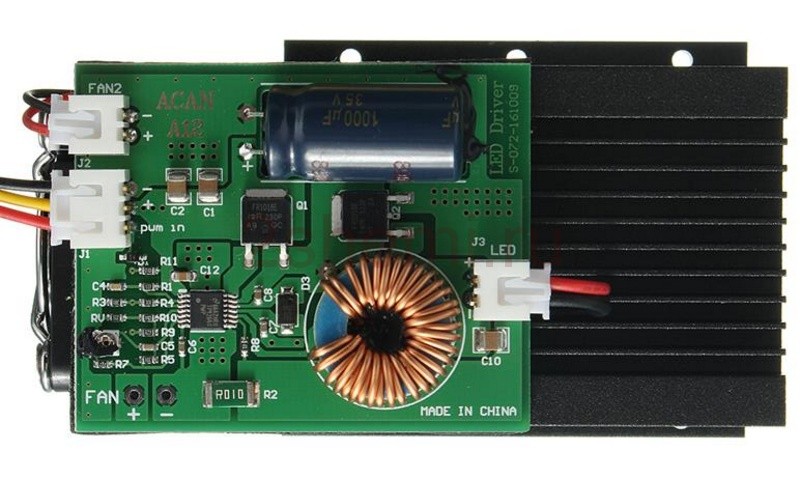

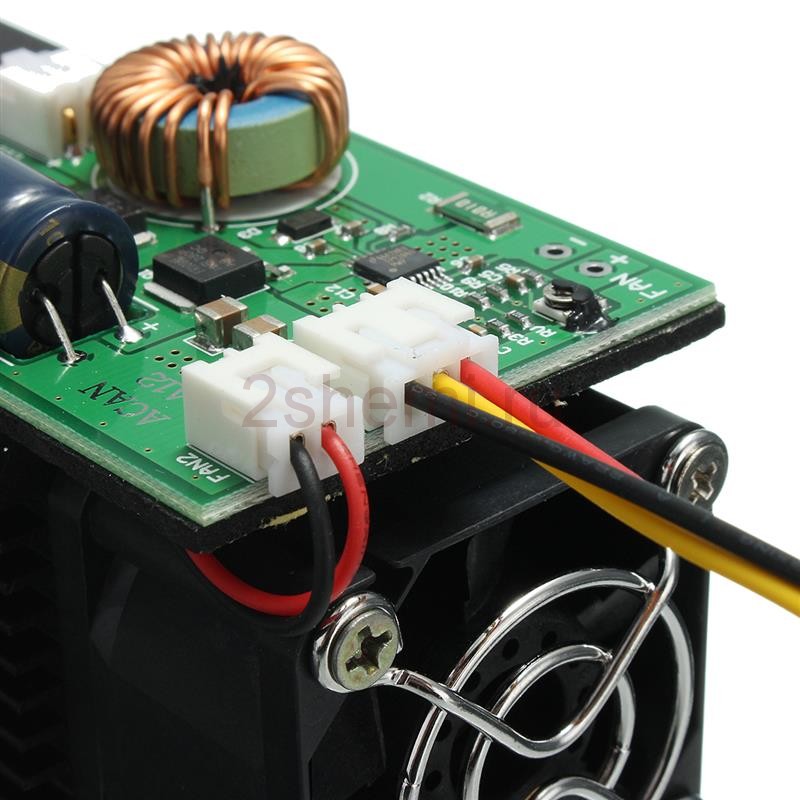

TTL управление осуществляется через специальный блок, с помощью ШИМ импульсов. Схемы нет, но вот фото этой платы с деталями в хорошем качестве.

TTL БП плата

Какую выбрать мощность лазера

С самой мощной из доступных, 15-ваттной головкой, удаётся легко выполнять гравировку не только на дереве, но и почти на любом типе металла (одни поддаются выжиганию лучше — другие хуже). С лазером до 5 ватт получится гравировать и резать дерево, картон, пластик, кожу. Ну а модель на 1 ватт особым результатом не удивит — только картон и фанера.

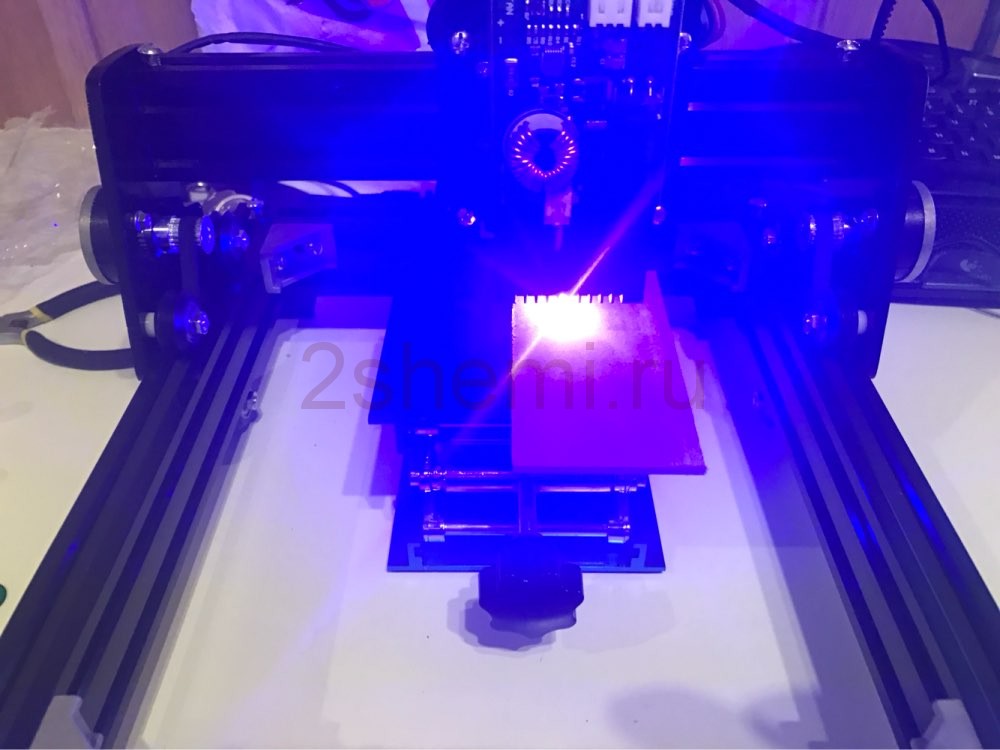

Резка лазером — примеры

Примечание:

Головка будет выдавать 100% от интенсивности лазерного излучения, когда вы непосредственно подключите её к источнику питания 12 В. Не использовать более 10 минут в таком режиме, иначе лазер сгорит. Желательно чуть снизить питающее напряжение, хотя бы на 1 вольт — это существенно увеличит ресурс диода без заметного снижения мощности луча.

Отзывы покупателей о лазерных головках

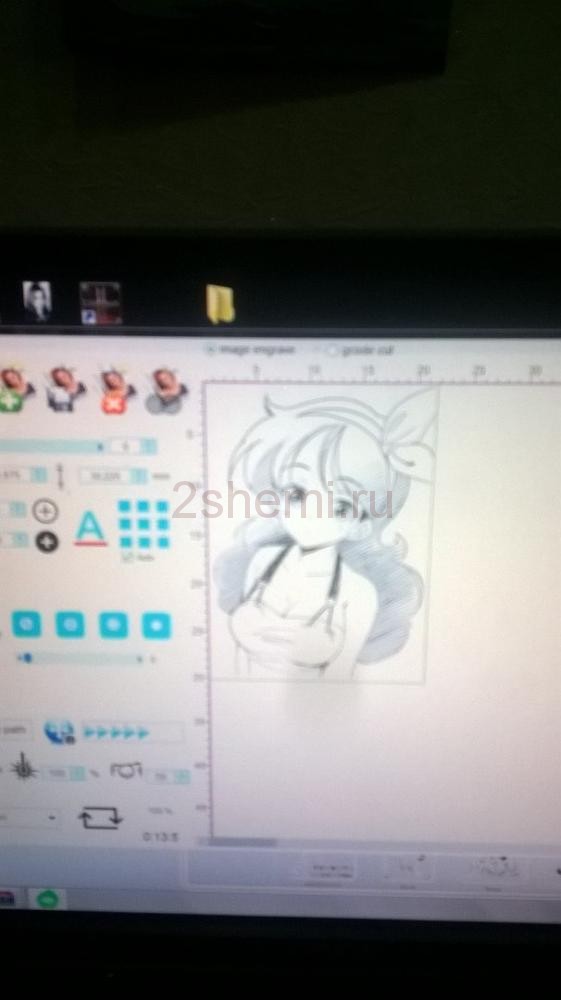

Машинка упакована отлично +, Собрал действительно за 5 минут, даже не смотря в инструкцию +. Программное обеспечение на флешке, устанавливается элементарно, но нет на русском языке, пришлось посмотреть видео инструкцию +/ -. сам процесс гравировки как на видео, единственное на что нужно обратить внимание: простенький рисунок из папки тест на вложенном шаблоне, гравируется 10 минут (не быстро), а если что-то существенней — фото и размер со спичечный коробок более часа. Долго -. Качество гравировки, ну тут есть недочеты (пытался награвировать на ноже, ну скажем не очень получилось. И металл другой и не учел того что нож не ровный и фокусное расстояние из-за этого ушло), хотя можно их списать на мою неопытность. В целом неплохо. Поставил заслуженную 5.

Лазер каждый день работал хуже и хуже, в итоге не гравирует на металле, продавец не отвечает, узнала у других людей что эти лазеры теряют мощность через месяц, то есть это не первый случай, никому не советую покупать эту китайщину, деньги на ветер.

В описании рабочая зона не соответствует действительности, меньше где-то сантиметра на 2, когда режет картон то весь дым идет наружу, дышать не возможно. Подставка или сама конструкция немного не ровная, из-за чего фокусное расстояние везде получается разное. С резкой картона 1.5 мм справляется не плохо.

Купил 8w мощности и импульсно до 15w, фанеру 2 мм простреливает быстро, доставка около 20 дней и очень долго отправляется, возможно нет в наличии но всё качественно.

Товар соответствует требованиям по качеству. Если приспособиться, но можно качественно гравировать. Совет: 1. Даже в очках не смотреть на работающий лазер, 2. Устанавливать только на ровную поверхность, так как от толчков моторов происходит сдвиг. Жгёт не на всём, что и понятно: всего 15 ватт, фанеру 4 мм прожигает за 3-4 прохода.

Упакован отлично. Работает хорошо, гравирует, режет. Металл пробовал гравировать на присланном образце, получилось! Сам корпус сбитый, ровный. Программное обеспечение достаточно простое, есть подробная инструкция.

Видео использования лазера в станке ЧПУ
