Современные цифровые трехфазные счетчики электроэнергии — надежные и функциональные устройства, которые подойдут как для домашнего использования, так и для промышленных объектов. Они обеспечивают точный учет потребляемой энергии и предлагают дополнительные возможности для анализа параметров сети. Недавно как раз купили на объект несколько штук, так что пользуясь случаем рассмотрим пару интересных моделей и их особенности.
Простой и надежный трехфазный счетчик

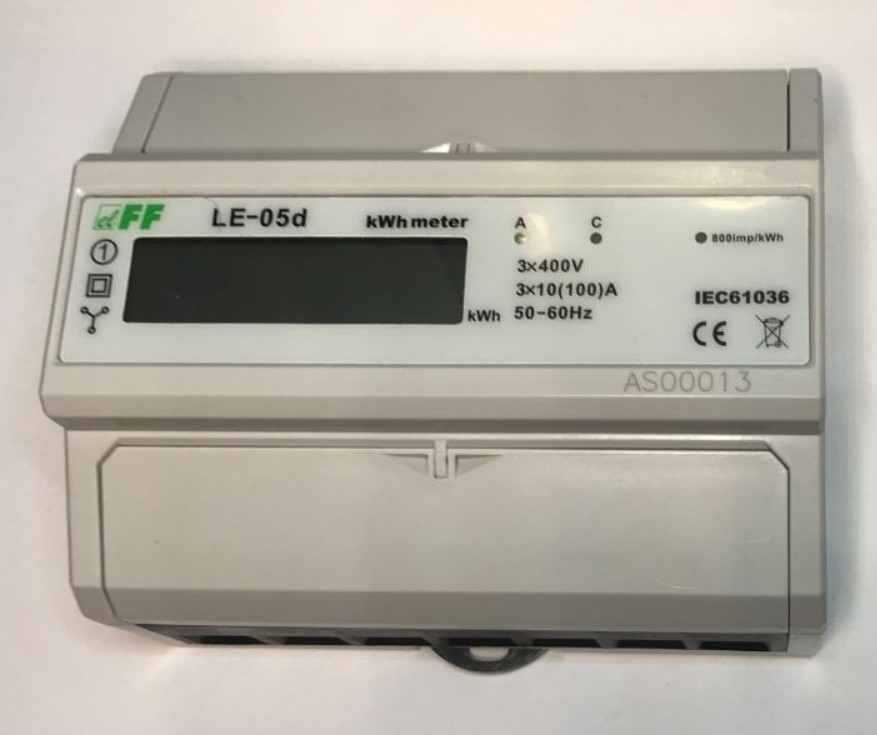

Мы не делаем никому рекламу, поэтому просто изучим прибор без указания модели и производителя, тем более что по функционалу они все очень похожи. Один из популярных вариантов — статический (электронный) трехфазный счетчик для прямого подключения (до 100 А). Он оснащен светодиодами, которые мигают, отображая потребление энергии на каждой фазе (A, B, C). Общее энергопотребление по трем фазам выводится на сегментированный ЖК-дисплей. Для защиты от вмешательства предусмотрена возможность пломбирования клеммных крышек, что исключает обход устройства.
Решение без нейтрального провода

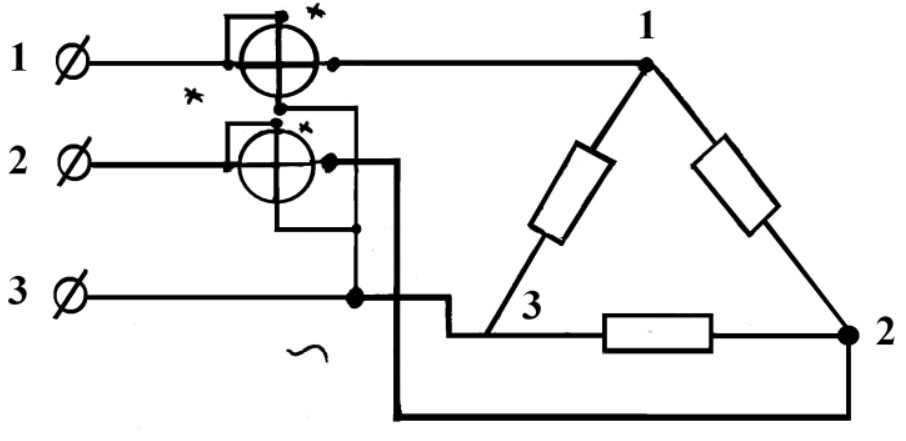

Как вариант — можно взять электросчетчик, который работает без подключения нейтрали, используя схему Aron. Это делает его удобным для систем, где требуется минимизировать количество проводов, сохраняя при этом точность измерений. Схема Aron (или двухэлементная схема измерения) применяется в трехфазных системах без нейтрали и позволяет вести учет электроэнергии с использованием двух токовых трансформаторов вместо трех. Она основана на принципе суммирования мощности двух фаз, что позволяет рассчитать потребление всей системы.
Как работает счетчик в схеме Aron
- Устройство подключается только к двум фазам и измеряет их параметры.
- По закону Кирхгофа, суммарный ток в системе из трех фаз всегда равен нулю, поэтому ток в третьей фазе можно рассчитать косвенно.
- Это упрощает установку и снижает затраты на измерительное оборудование, особенно в промышленных объектах с высоковольтными трехпроводными сетями.
Преимущества счетчиков по схеме Aron
- Отсутствие необходимости в нейтральном проводе
- Использование двух трансформаторов тока вместо трех
- Упрощенное подключение в промышленных системах
Продвинутая модель для анализа сети

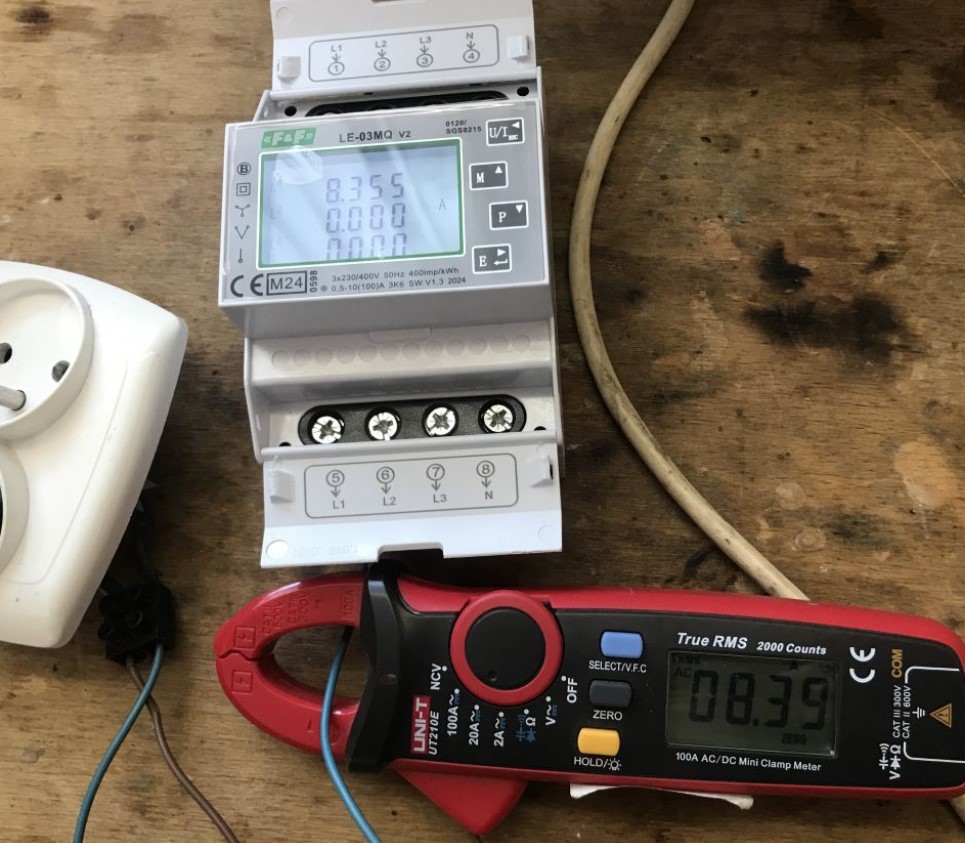

Для тех, кому нужен не только учет энергии, но и детальная информация о состоянии сети, подойдет более совершенный трехфазный счетчик. Он измеряет и отображает такие параметры, как:
- Напряжение и процент гармонических искажений (THD%) для каждой фазы;
- Частота сети;
- Сила тока и THD% для всех фаз;
- Активная, реактивная и полная мощность, включая максимальные значения и коэффициент мощности;
- Импортируемая и экспортируемая энергия (активная и реактивная).
Устройство оснащено двумя импульсными выходами:
- Первый — программируемый, позволяет настроить частоту и длительность импульсов для учета активной или реактивной энергии;
- Второй — фиксированный, с частотой 3200 имп/кВт·ч для активной энергии.

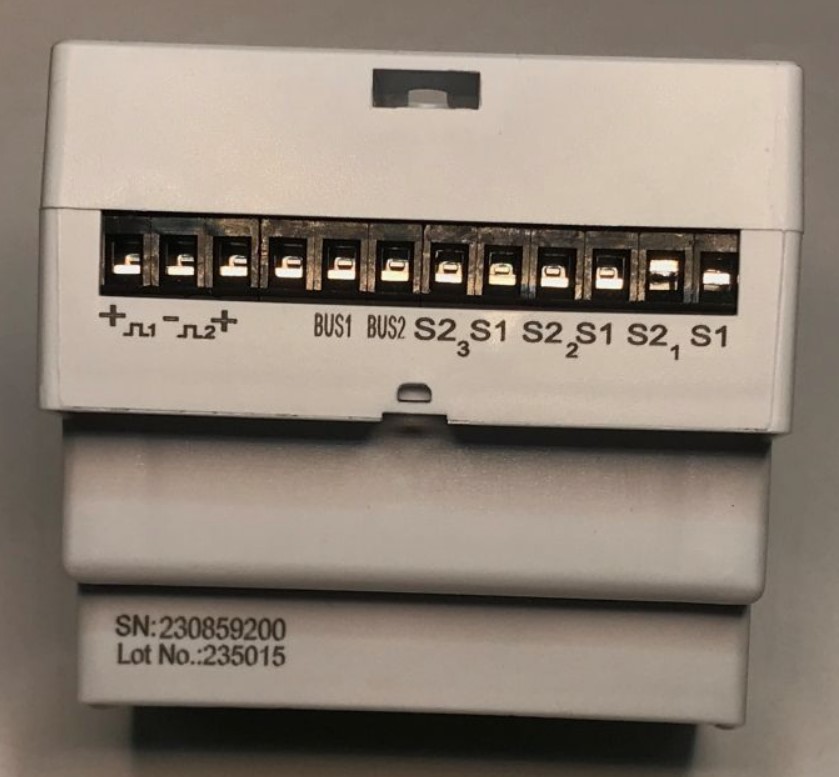

Также счетчик поддерживает порт RS-485 с протоколом Modbus RTU, что позволяет интегрировать его в системы удаленного мониторинга.
Счетчик с трансформаторами тока

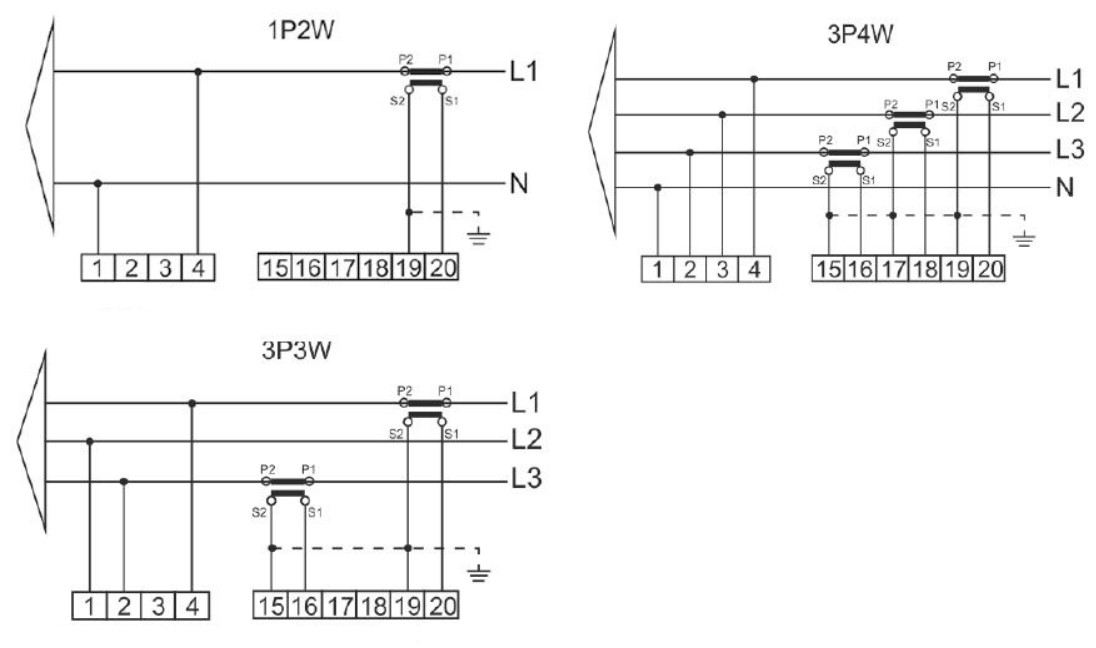

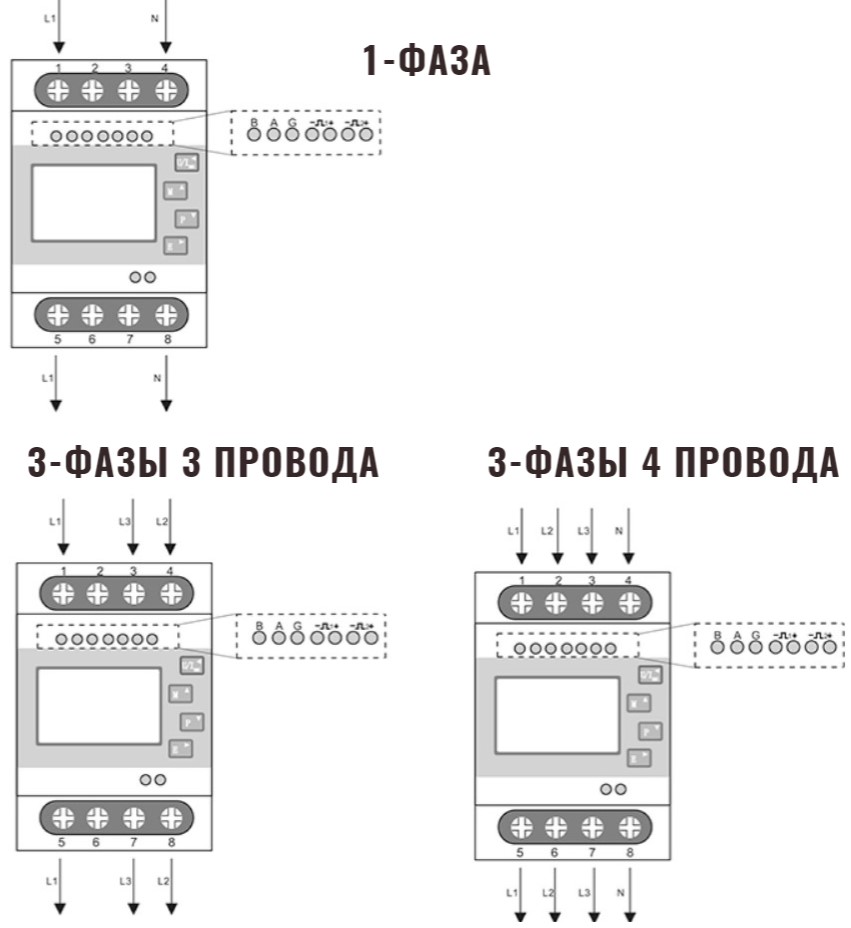

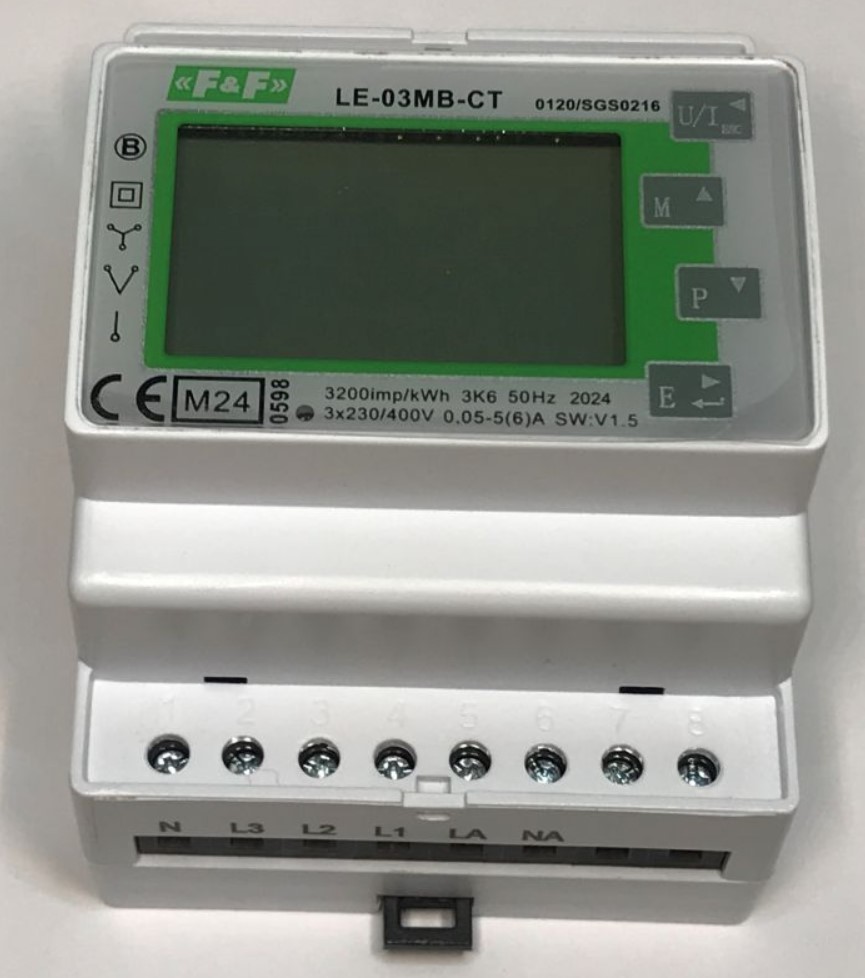

Для электросхем с высокими токами существует модель, работающая с трансформаторами тока (вторичный ток 1 А или 5 А) по полукосвенной схеме. Она поддерживает различные схемы подключения: 220 В (1 фаза), 3×220 В с нейтралью или 3×400 В без нейтрали. При первом запуске важно настроить вторичный ток и коэффициент трансформации. Например, для трансформатора 100/5 А задается вторичный ток 5 А и коэффициент 20. Эти параметры фиксируются однократно в соответствии с нормативными требованиями.
Удобство использования и настройки

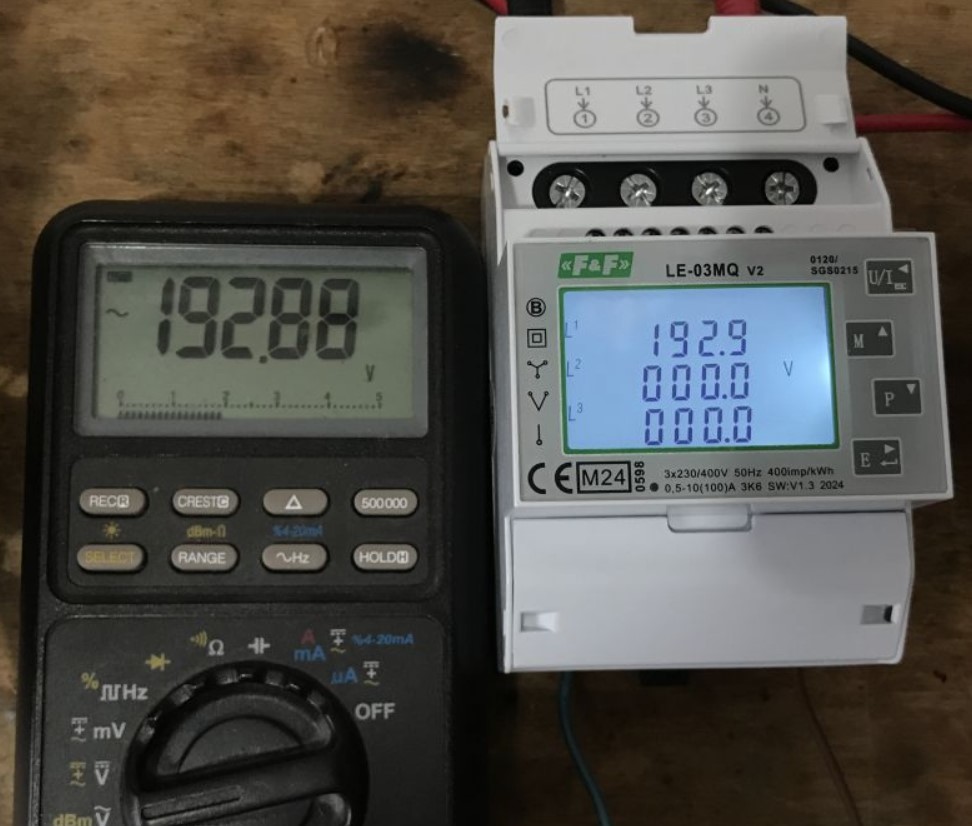

Продвинутые модели радуют интуитивным интерфейсом. После включения устройство проводит самодиагностику: тестирует дисплей, показывает версию прошивки и переходит в рабочий режим. На экране отображаются данные о напряжении, токе, мощности и энергии с разделением на импортируемую и экспортируемую.
Настройки защищены паролем (по умолчанию — 1000), который можно изменить. Управление осуществляется кнопками: короткое нажатие переключает параметры, длительное — подтверждает выбор. Среди опций — настройка адреса устройства, скорости передачи данных, типа энергии, частоты импульсов и времени подсветки.
Какой счетчик выбрать
Ассортимент трехфазных счетчиков включает как простые модели для базового учета энергии, так и продвинутые устройства для анализа сети. Выбор зависит от задач: нужен ли учет по фазам, работа с трансформаторами или подключение к системам автоматизации. Подробнее про это почитайте в другом материале. Вот универсальная сравнительная таблица для выбора трехфазного счетчика электрики в зависимости от его типа и характеристик:
| Тип счетчика | Подключение | Макс. ток | Интерфейсы | Функции | Применение |
|---|---|---|---|---|---|
| Прямого включения | Без трансформаторов (3×230/400 В) | 40–100 А | Часто без интерфейсов или RS-485 | Простая установка, ЖК-дисплей, базовый учет | Бытовые и коммерческие объекты с малым потреблением |
| Полукосвенные | С трансформаторами тока (1 А / 5 А) | До нескольких тыс. А | RS-485 (Modbus RTU, DLMS), импульсные выходы | Высокая точность, удаленный мониторинг, интеграция в системы АСКУЭ | Промышленные предприятия, бизнес-центры |
| Косвенного включения | Через измерительные трансформаторы | Ограничен параметрами ТТ | RS-485, Ethernet, GSM, Wi-Fi | Поддержка телеметрии, учет больших мощностей | Электростанции, распределительные сети |
| Многотарифные | Любое подключение | Любой | RS-485, PLC, GSM | Учет по разным тарифам (день/ночь, пиковые нагрузки) | Оптимизация энергопотребления, сети с тарифной дифференциацией |
| Счетчики без нейтрали (схема Aron) | 3×400 В, без N | 100 А и выше | RS-485, импульсные выходы | Работают без нейтрали, требуют двух ТТ | Объекты с трехфазными нагрузками без нейтрального провода |
- Для дома и малого бизнеса – подойдет прямого включения (до 100 А).
- Для крупных объектов с трансформаторами тока – лучше выбрать полукосвенный или косвенного включения.
- Если важен учет по тарифам – выбирайте многотарифный счетчик.
- Для трехпроводных сетей без нейтрали – нужен счетчик, работающий по схеме Aron.
- Для автоматизированного учета – предпочтительны модели с RS-485, Modbus, GSM или Ethernet.
