Датчик движения — это электронное устройство, которое обнаруживает перемещение объектов (людей) в своей зоне действия. При обнаружении движения он замыкает электрическую цепь и включает освещение или другую нагрузку. Основная цель использования — автоматизация процессов управления светом, что делает систему удобной в использовании, особенно в местах с периодической потребностью в освещении. Как следствие — экономия на оплате электрики.
Преимущества применения
- Автоматизация: Свет включается и выключается автоматически при входе или выходе из зоны действия датчика. Удобство, особенно в темноте или в местах, где руки заняты.
- Энергосбережение: Освещение включается только тогда, когда это необходимо. Уменьшается потребление электроэнергии за счёт исключения человеческого фактора (забывчивости).
- Удобство и комфорт: Нет необходимости искать выключатель. Улучшение безопасности в тёмное время суток.
Типичные области использования
- Жилые помещения: Коридоры, лестницы, прихожие, санузлы.
- Наружное освещение: Подъезды, парковки, садовые дорожки.
- Промышленные объекты: Склады, гаражи, рабочие цеха.
- Общественные пространства: Подъезды многоквартирных домов, парковки, лестничные клетки.
Использование датчиков движения делает управление освещением простым и эффективным, особенно в местах с переменным присутствием людей.
Принцип работы
Пассивные инфракрасные (PIR)
- Принцип работы: PIR-датчики обнаруживают изменения инфракрасного излучения, исходящего от объектов. Человек или животное излучают тепло, которое фиксируется сенсором. При перемещении объекта температура в поле зрения датчика меняется, что и запускает срабатывание.
- Особенности: Не излучают сигналов, работают только на приём. Энергоэффективны, поскольку потребляют минимальное количество энергии. Не реагируют на неподвижные объекты или предметы.
- Применение: Подходит для жилых помещений, коридоров, лестничных клеток, садовых участков.
Ультразвуковые

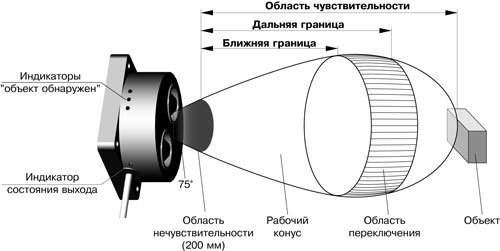

- Принцип работы: Такие датчики излучают звуковые волны высокой частоты (20–40 кГц) и анализируют их отражение от объектов. Если объект движется, характер отражённых волн меняется, что и фиксируется устройством.
- Особенности: Чувствительны к движению, даже если объект скрыт за тонкими препятствиями (стекло, ткань). Могут срабатывать на мелкие движения, такие как дрожание шторы. Более энергоёмкие, чем PIR-датчики.
- Применение: Используются в помещениях, где требуется высокая чувствительность, например, в гаражах или складских помещениях.
Микроволновые

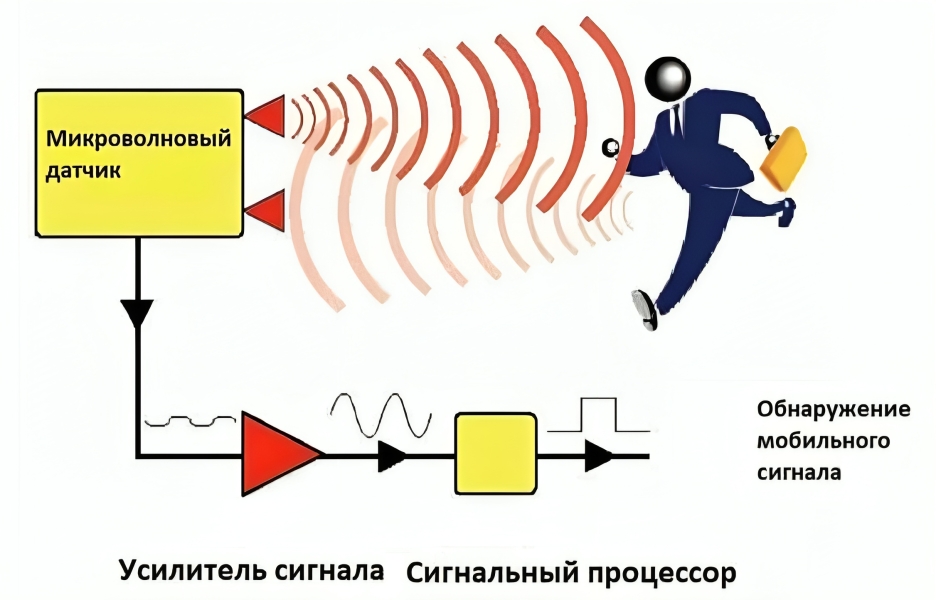

- Принцип работы: Микроволновые датчики используют электромагнитные волны высокой частоты. Они посылают сигнал и анализируют его отражение. При изменении положения объектов фиксируется сдвиг частоты (эффект Доплера), что указывает на движение.
- Особенности: Высокая чувствительность и широкий радиус действия. Способны «видеть» через тонкие стены или двери. Могут вызывать ложные срабатывания из-за высокой чувствительности.
- Применение: Подходят для открытых пространств, больших помещений, подъездов.
Область покрытия датчика

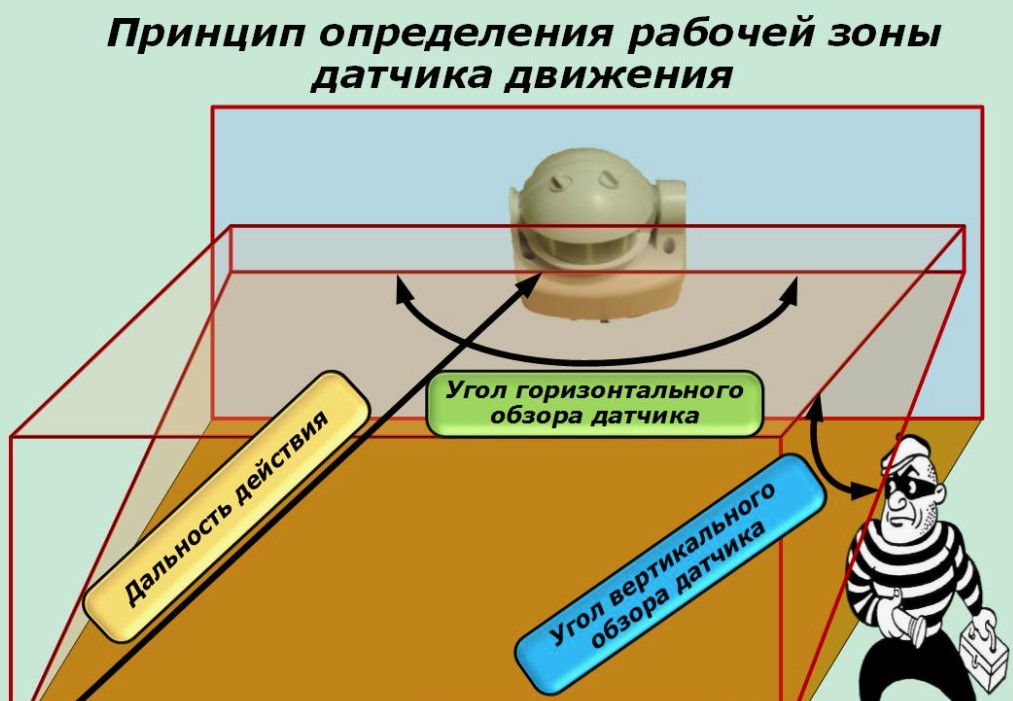

- Угол обзора:

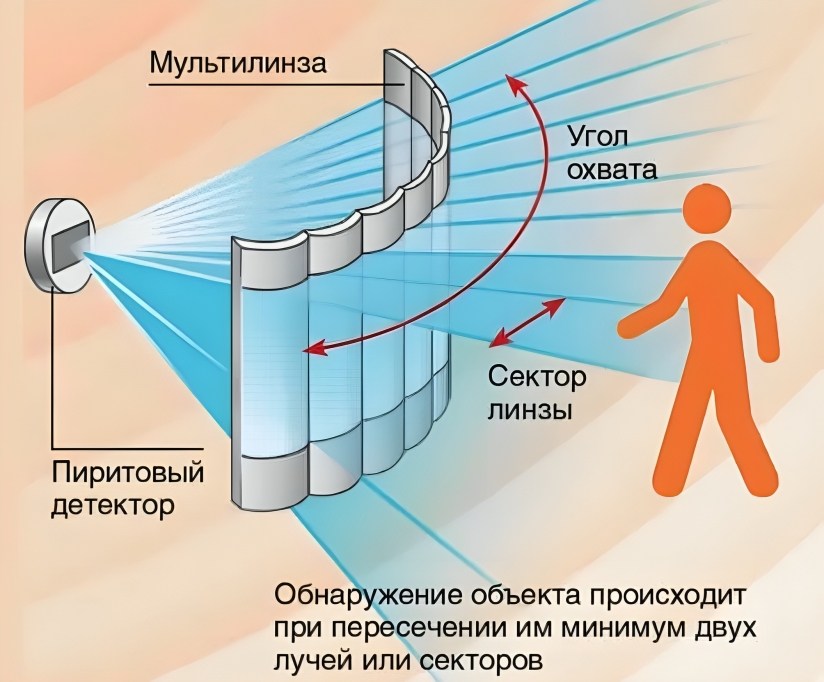

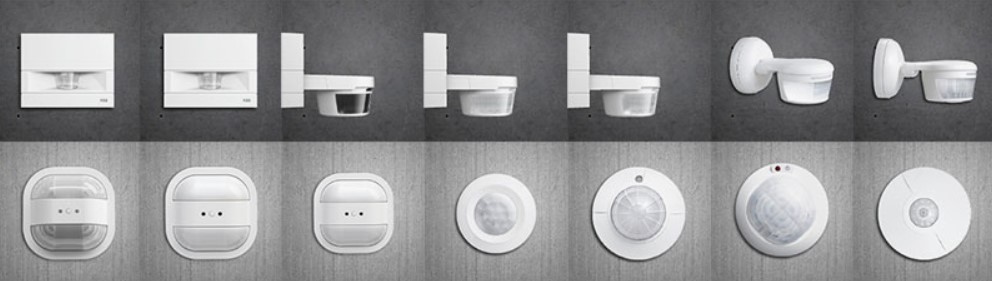

- Большинство PIR-датчиков имеют угол обзора 120–180°, реже до 360° (для потолочных моделей).
- Ультразвуковые и микроволновые датчики могут охватывать все направления, если расположены правильно.
- Дистанция срабатывания:
- PIR-датчики: до 10–12 м в зависимости от модели.
- Ультразвуковые датчики: обычно 5–10 м, точность зависит от материала объектов.
- Микроволновые датчики: до 15–20 м, в зависимости от мощности сигнала.
Пороговые параметры
- Чувствительность:
- Регулируется для предотвращения ложных срабатываний.
- Например, датчик можно настроить так, чтобы он не реагировал на мелких животных.
- Время включения:
- После обнаружения движения нагрузка включается на заданное время, которое можно настроить (обычно от 5 секунд до 10 минут).
- Это помогает экономить электроэнергию.
- Уровень освещённости (если встроен фотоэлемент):
- Некоторые датчики срабатывают только при недостаточном уровне освещённости.
- Уровень освещённости регулируется (например, от 3 до 2000 люкс).
- Это позволяет использовать устройство исключительно ночью или в затемнённых помещениях.
Сравнительная таблица разных типов
| Тип датчика | Принцип работы | Преимущества | Недостатки | Области применения |
|---|---|---|---|---|
| Пассивный инфракрасный (PIR) | Реагирует на изменения теплового излучения (инфракрасные волны) | — Энергоэффективность — Низкая цена — Надёжность в стабильных условиях |
— Чувствителен к температуре окружающей среды — Не фиксирует движение за преградами |
Освещение помещений, коридоров, садов |
| Ультразвуковой | Излучает звуковые волны высокой частоты и фиксирует их отражение | — Работает в полной темноте — Фиксирует движение за тонкими преградами |
— Ложные срабатывания на вибрации или мелкие объекты — Более высокая стоимость |
Лестницы, зоны с непрямой видимостью |
| Микроволновый | Излучает микроволны и регистрирует изменения их отражения | — Высокая чувствительность — Способность фиксировать движение через стекло |
— Высокая стоимость — Возможность помех для других устройств — Ложные срабатывания на малых объектах |
Промышленные помещения, улицы, гаражи |
| Комбинированный (PIR + микроволновый) | Сочетает в себе принципы работы двух типов: фиксирует тепло и движение | — Высокая точность — Минимум ложных срабатываний |
— Более сложная установка — Самая высокая цена |
Умные дома, системы безопасности |
| Активный инфракрасный (оптический) | Излучает инфракрасный свет и фиксирует его прерывание | — Хорошая чувствительность — Надёжность в замкнутых пространствах |
— Ограниченная зона действия — Непригоден для работы на улице |
Автоматические двери, оборудование охраны |
| Емкостный | Измеряет изменения электрического поля | — Чувствителен к приближению объектов, даже без прямого движения | — Ограниченная зона действия — Высокая стоимость |
Специальные приложения: конвейеры, лифты |
Ключевые выводы:
- PIR-датчики: лучший выбор для стандартных задач освещения, благодаря низкой цене и энергоэффективности.
- Ультразвуковые: подходят для сложных зон с препятствиями или темноты.
- Микроволновые: обеспечивают высокую чувствительность, но требуют точной настройки.
- Комбинированные: оптимальны для систем безопасности и «умных домов».
- Активные инфракрасные и ёмкостные: специализированные датчики для узких задач.
Выбор типа датчика зависит от условий эксплуатации, бюджета и требований к точности.
Пример работы
Допустим, вы установили PIR-датчик в коридоре с лампой:
- Когда человек входит в коридор, его тепло попадает в область действия датчика.
- Датчик замыкает цепь, включая лампу.
- После того как движение прекратилось, лампа остаётся включённой на заданное время (например, 30 секунд) и затем автоматически выключается.
Датчики движения — это умные устройства, которые обеспечивают комфорт, безопасность и энергосбережение при правильной установке и настройке.
Необходимые компоненты
Чтобы подключить датчик для управления освещением, требуется подготовить несколько компонентов и инструментов.
Сам датчик движения:
Тип датчика: Выбор типа зависит от места установки и задач:
- Пассивный инфракрасный (PIR): Подходит для жилых помещений и наружного использования. Экономичен и прост в установке.
- Ультразвуковой: Используется в местах, где требуется высокая чувствительность, например, в гаражах или складских помещениях.
- Микроволновый: Идеален для больших открытых пространств и мест с возможными препятствиями.
Характеристики датчика:
- Напряжение питания: 220 В (или 12 В для низковольтных моделей).
- Дальность действия: до 10–15 м (в зависимости от модели).
- Угол обзора: 120°–360°.
- Встроенный фотоэлемент (если нужно управление освещением только в тёмное время суток).
- Регулировки: время задержки, уровень освещённости, чувствительность.
Источник света
Типы ламп:
- Лампа накаливания: Простая в подключении, но менее энергоэффективная.
- Светодиодная лампа: Идеальна для экономии энергии и долговечности. Убедитесь, что она совместима с датчиком движения.
- Энергосберегающая лампа (КЛЛ): Используйте с датчиками, которые поддерживают работу с пусковой электроникой.
Источник питания
- Для стандартных систем используется бытовое напряжение 220 В.
- В системах с низковольтными датчиками или лампами (например, для светодиодной ленты) необходим адаптер на 12 В или 24 В.
Соединительные провода
- Тип: многожильные или одножильные медные провода. Сечение зависит от мощности нагрузки: Для стандартного освещения (до 1 кВт): 1,5–2,5 мм². Для мощных систем: 2,5–4 мм².
- Провода должны быть с качественной изоляцией (ПВХ или термостойкой).
Нужные инструменты
- Отвёртка: Плоская и крестообразная для работы с крепежами и клеммными зажимами.
- Пассатижи: Для резки проводов и их фиксации.
- Изолента или термоусадка: Для изоляции соединений и обеспечения электрической безопасности.
- Мультиметр (опционально): Для проверки напряжения и целостности цепи.
- Крепёжные элементы (дюбели, саморезы): Для фиксации датчика и лампы на поверхности.
Пример подготовки
Если вы хотите установить PIR-датчик для управления светодиодной лампой в прихожей:
- Выберите PIR-датчик с углом обзора 180° и дальностью 8–10 м.
- Используйте лампу мощностью 9–12 Вт (светодиодную).
- Подготовьте медный провод сечением 1,5 мм².
- Подготовьте инструменты для изоляции и монтажа.
Эти компоненты помогут вам создать функциональную и безопасную систему освещения. Для корректной работы детектора необходимо правильно соединить его с сетью, нагрузкой и лампой.

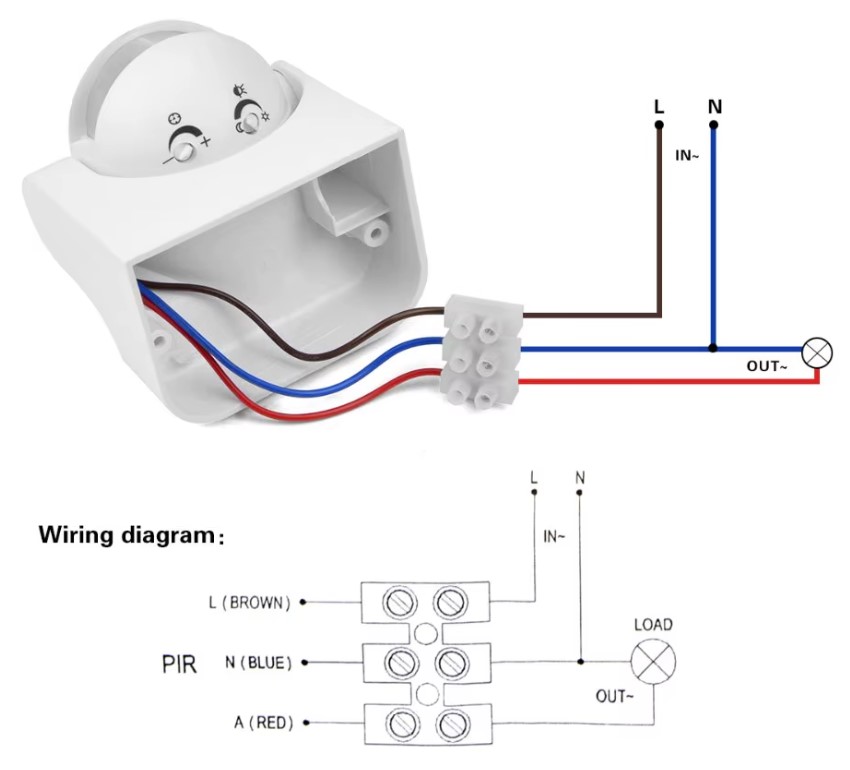

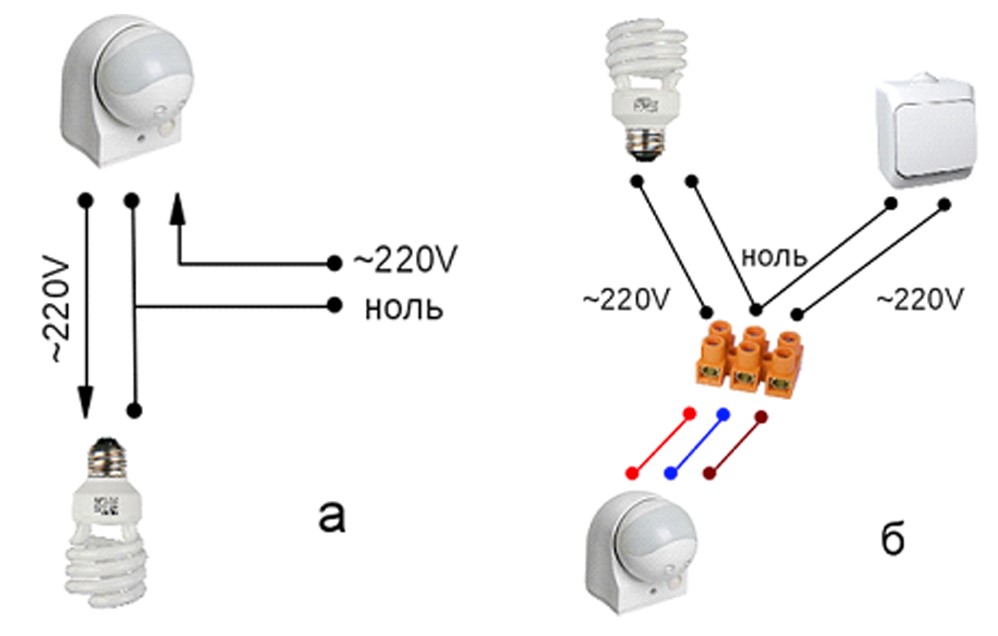

- Сетевое подключение: Линия фазы (L) и нейтрали (N) подаётся от домашней электросети (обычно 220 В).

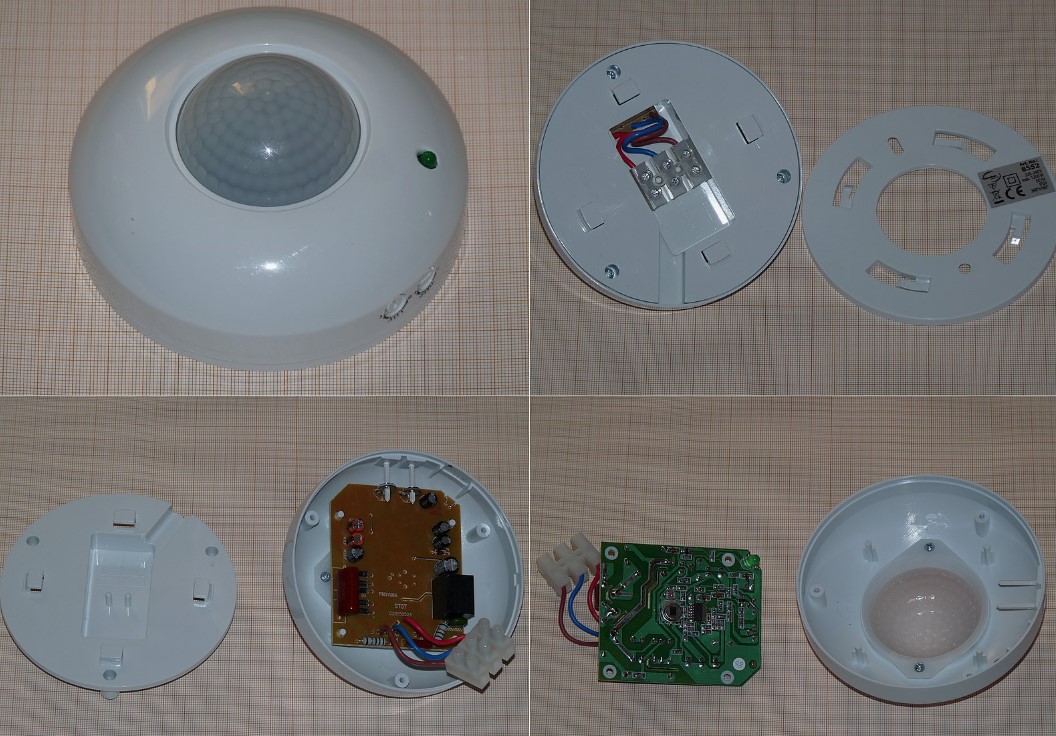

- Датчик движения: Имеет клеммы для подключения: L — вход фазы. N — вход нейтрали. LOAD (OUT) — выход на нагрузку (лампа или другое устройство).
- Нагрузка (лампа): Подключается к выходу LOAD и линии N.

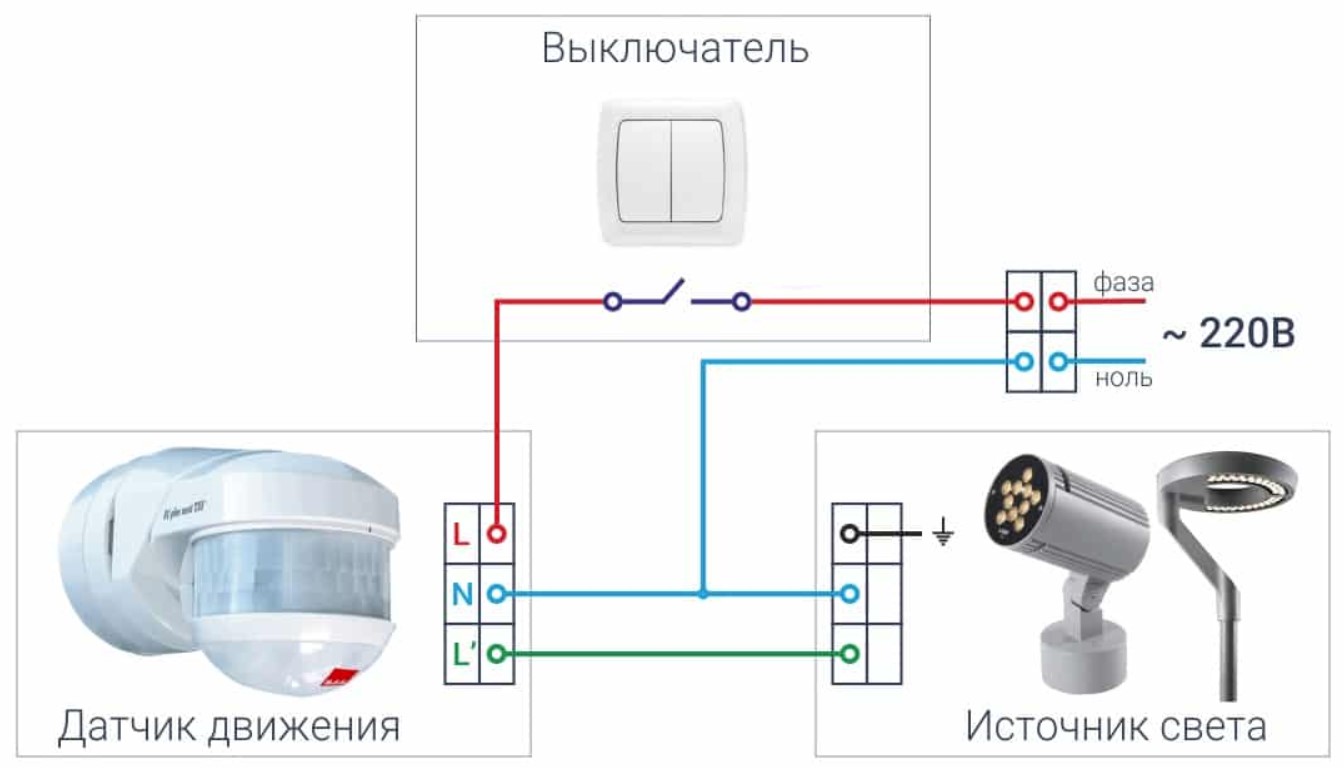

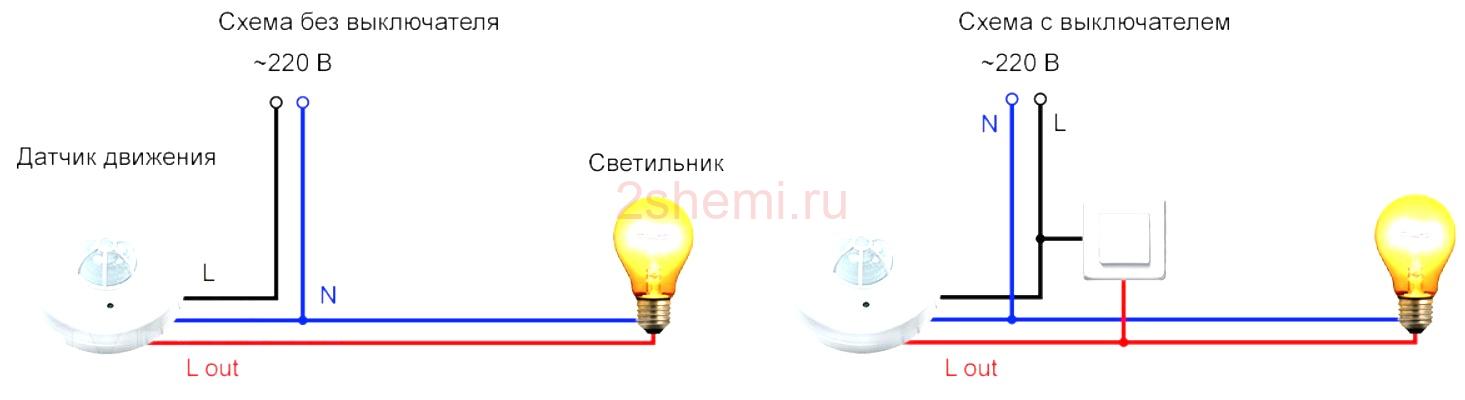

Пример базового подключения
- Подключите фазный провод от сети к клемме L датчика.
- Подключите нейтральный провод от сети к клемме N датчика и лампы.
- Соедините выход датчика LOAD с фазным контактом лампы.
В итоге, когда датчик фиксирует движение, он замыкает цепь между фазой (L) и выходом (LOAD), включая лампу.
- Сеть 220 В: Фаза (L) подключается к входу датчика движения (клемма L). Нейтраль (N) соединяется одновременно с входом датчика (клемма N) и лампой.
- Выход датчика (OUT): Соединяется с фазным входом лампы.
Пример работы схемы
- Датчик находится в режиме ожидания. Лампа выключена, цепь разомкнута.
- При обнаружении движения в зоне действия датчика (например, человек проходит мимо), датчик замыкает цепь и передаёт фазу на лампу через клемму OUT.
- Лампа загорается и остаётся включённой на заданное время (настроенное на датчике).
- Если движение не фиксируется, датчик размыкает цепь, и лампа выключается.
Рекомендации по подключению
- Убедитесь, что источник питания отключён перед подключением проводов.
- Используйте провода сечением 1,5 мм² для бытового освещения.
- Если лампа имеет мощность выше, чем поддерживает датчик, используйте промежуточное реле.
Эта схема обеспечивает простоту монтажа и безопасное управление освещением через датчик движения.
Таблица токов и мощности для медных проводов
| Сечение провода, мм² | Макс. ток, А | Мощность при 220 В, кВт | Рекомендации по использованию |
|---|---|---|---|
| 0.5 | 5-7 | 1.1-1.5 | Низковольтное освещение, слаботочные устройства |
| 0.75 | 7-10 | 1.5-2.2 | Лампочки, маломощные приборы |
| 1.0 | 10-15 | 2.2-3.3 | Освещение, бытовые устройства |
| 1.5 | 15-20 | 3.3-4.4 | Розетки, бытовая техника небольшой мощности |
| 2.5 | 20-25 | 4.4-5.5 | Розетки на кухне, стиральные машины, чайники |
| 4.0 | 25-32 | 5.5-7.0 | Плиты, бойлеры, кондиционеры |
| 6.0 | 32-40 | 7.0-8.8 | Вводной кабель для квартиры, мощные нагреватели |
| 10.0 | 50-60 | 11.0-13.2 | Распределительные линии, мощное промышленное оборудование |
Пошаговая инструкция по подключению
Для безопасной и корректной установки следуйте инструкции по шагам.
Подготовка компонентов
- Проверьте комплектующие:
- Датчик движения (уточните параметры: угол обзора, дальность, напряжение питания).
- Лампа (накаливания, светодиодная, энергосберегающая).
- Соединительные провода (сечение 1,5 мм², длина в зависимости от установки).
- Изолента или термоусадка для соединений.
- Подготовьте инструменты:
- Отвёртка (плоская и крестовая).
- Пассатижи или кусачки.
- Тестер (мультиметр) для проверки напряжения и соединений.
- Отключите питание:
- Обязательно выключите электричество на автоматическом выключателе, чтобы избежать поражения током.

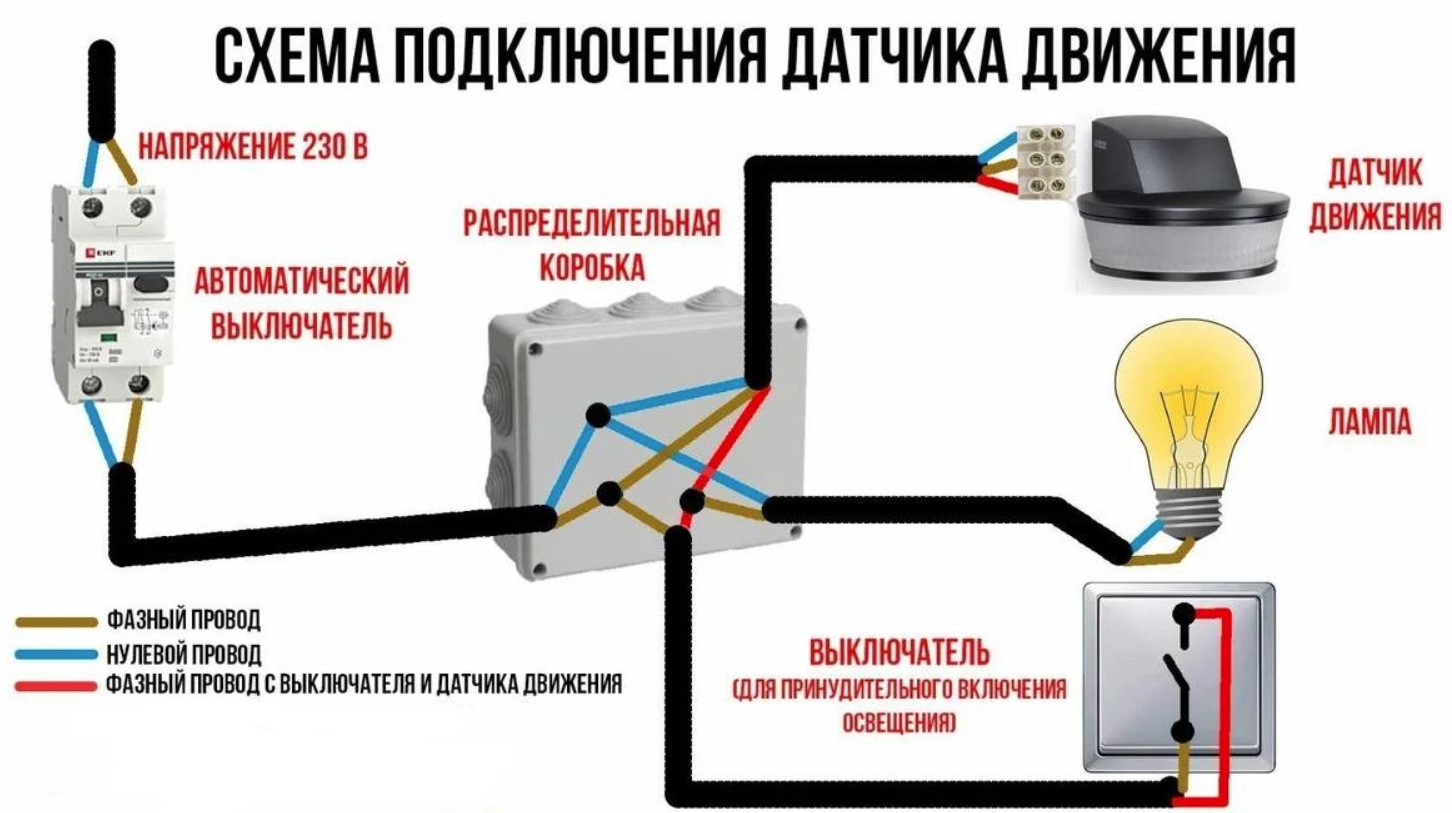

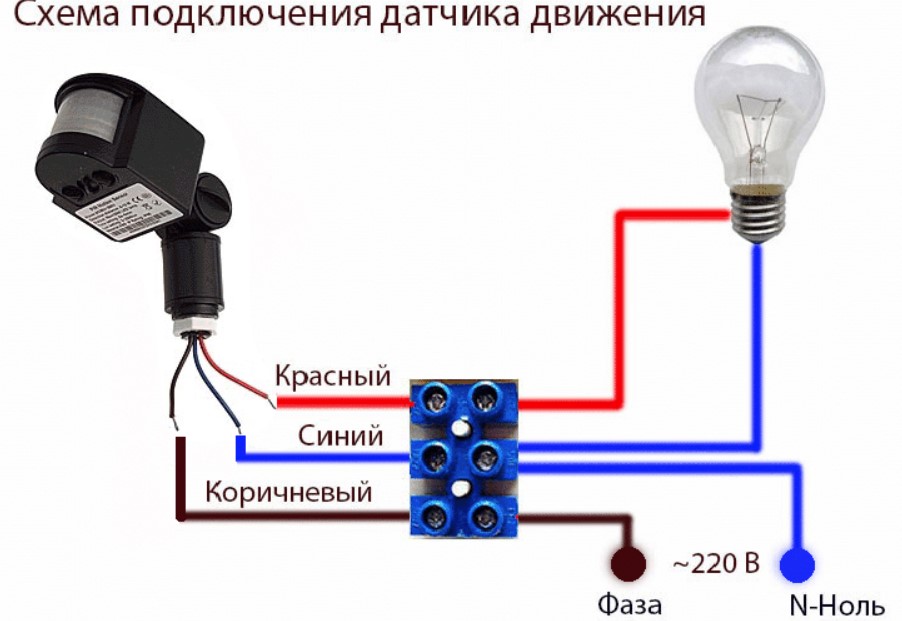

Подключение проводов согласно схеме
- Подключите фазный провод (L): Фаза от электрической сети подключается к клемме L датчика движения.
- Подключите нейтральный провод (N): Нейтраль соединяется одновременно с клеммой N датчика и одним из контактов лампы.
- Подключите выход датчика (LOAD): Выходной провод LOAD подключается к фазному входу лампы.
Проверка изоляции и правильности подключения
- Проверьте соединения: Убедитесь, что все соединения плотно закреплены в клеммных зажимах. Проверьте отсутствие оголённых проводов.
- Используйте изоляцию: Для соединений без зажимов используйте изоленту или термоусадку.
Установка датчика в нужное место
- Выбор места установки:
- Установите датчик на высоте 2–3 м для оптимального охвата.
- Избегайте установки в местах, где на датчик могут воздействовать:
- Прямые солнечные лучи.
- Источники тепла (отопительные приборы, кондиционеры).
- Сильный ветер или вибрация.
- Убедитесь, что в зоне действия датчика нет постоянных препятствий.
- Фиксация датчика:
- Используйте крепёжные элементы (дюбели и саморезы) для надёжного крепления.
- Направьте датчик в сторону, где необходимо фиксировать движение.
Тестирование системы
- Включите питание: Подавайте электричество, включив автоматический выключатель.
- Проверьте срабатывание датчика: Войдите в зону действия. Если датчик настроен правильно, лампа должна включиться.

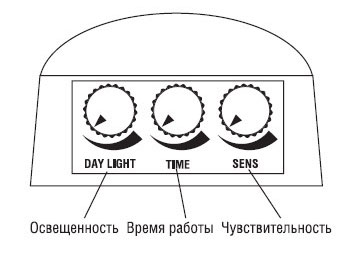

- Настройте параметры: Отрегулируйте чувствительность, время задержки и уровень освещённости (если есть встроенный фотоэлемент).
- Тестируйте в разных условиях: Убедитесь, что система работает стабильно и лампа включается только при движении.
Примечания:
- Если система не работает: Проверьте правильность соединений. Убедитесь, что датчик и лампа исправны. Проверьте напряжение в сети.
- При сложностях в подключении проконсультируйтесь с электриком.
Улучшения и дополнительные функции
Датчики движения могут быть улучшены и модифицированы для удовлетворения специфических потребностей. Рассмотрим возможные варианты расширения их функционала.

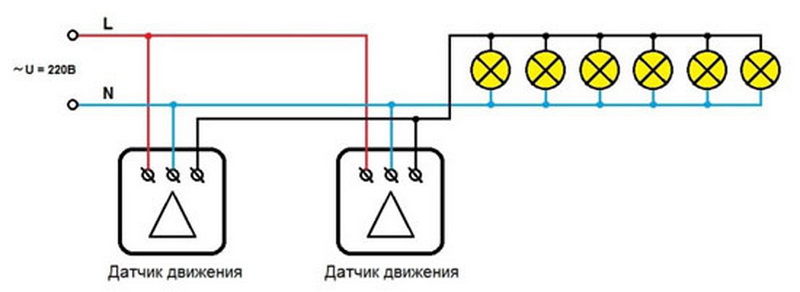

Подключение нескольких датчиков для одной нагрузки
В некоторых случаях требуется управление одной лампой или группой освещения с нескольких зон (например, в длинном коридоре или на лестнице).
Решение:
- Параллельное подключение датчиков: Все датчики подключаются так, чтобы их выходы (LOAD) объединялись в одну цепь, ведущую к лампе.
- Фаза подключается к каждому датчику на клемму L.
- Нейтраль объединяется между датчиками и лампой.
- Выходы всех датчиков соединяются и подводятся к фазному входу лампы.
Особенности:
- Лампа включится, если сработает хотя бы один из датчиков.
- Важно использовать датчики с одинаковым напряжением и совместимой нагрузкой.
Использование датчика с регулируемыми параметрами
Современные датчики часто оснащены регулировками для тонкой настройки их работы.
- Время задержки отключения: Настройка позволяет задать, сколько времени лампа будет оставаться включённой после прекращения движения. Диапазон обычно составляет от 10 секунд до 10 минут.
- Чувствительность: Регулирует реакцию на движение в зависимости от удалённости объекта. Полезно для предотвращения ложных срабатываний.
- Уровень освещённости: Если датчик оснащён фотоэлементом, можно задать уровень освещённости, при котором он срабатывает (например, только в темноте).
Совет: Настраивайте параметры в реальных условиях эксплуатации, чтобы избежать избыточного включения или недостаточной реакции.

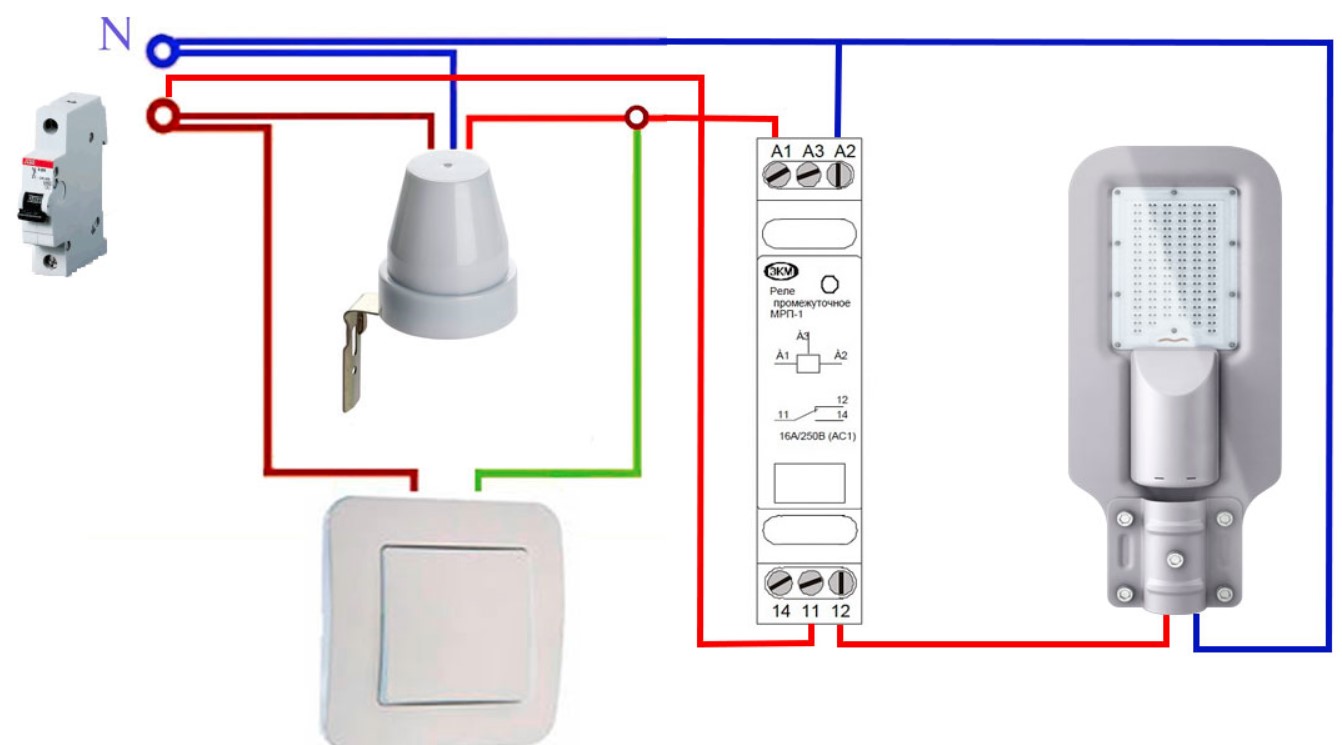

Добавление реле для управления более мощной нагрузкой

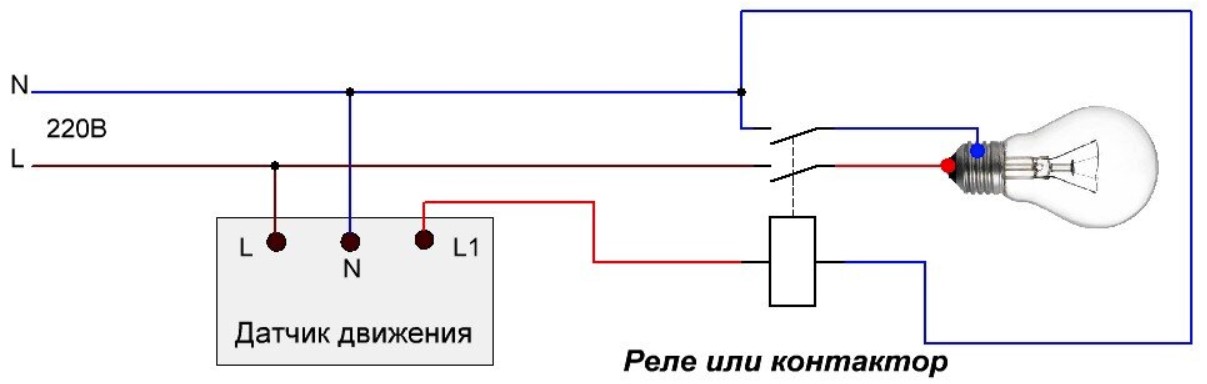

Если нагрузка превышает максимально допустимый ток, который поддерживает модуль (обычно 10–16 А), используйте промежуточное реле.
Принцип работы:
- Датчик управляет реле, а реле — нагрузкой.
- Фаза от выхода датчика (LOAD) подаётся на управляющую катушку реле.
- Через контакты реле подключается мощная нагрузка.
Преимущества:
- Защита датчика от перегрузки.
- Возможность управлять мощными устройствами, такими как мощные прожекторы, насосы или системы вентиляции.
Применение умных датчиков в систему «умный дом»
Современные датчики могут подключаться к системам автоматизации, такими как Wi-Fi, Zigbee или Z-Wave.
Функции умных датчиков:
- Управление освещением через мобильное приложение.
- Настройка сценариев (например, включение нескольких устройств при обнаружении движения).
- Интеграция с другими устройствами умного дома, такими как камеры наблюдения, сирены или голосовые ассистенты.
Пример сценария:
- При обнаружении движения в зоне действия датчика:
- Включается свет.
- Активируется камера и начинается запись.
- Отправляется уведомление на смартфон.
Особенности установки:
- Требуется точка доступа (например, роутер) или хаб для взаимодействия между устройствами.
- Для внешних датчиков важно учитывать их защищённость от погодных условий (IP65 или выше).
Рекомендации по выбору улучшений
- Для бытовых нужд (дом, квартира) достаточно использования датчиков с базовыми настройками и параллельным подключением.
- В случае промышленного использования или управления большими нагрузками выбирайте системы с реле.
- Для удобства автоматизации рассмотрите умные датчики, совместимые с популярными экосистемами (например, Google Home, Amazon Alexa, Xiaomi).
Эти улучшения и дополнительные функции помогут расширить возможности системы освещения, сделав её более гибкой и удобной.
Меры безопасности при работе с 220V
При установке и подключении важно соблюдать правила безопасности, чтобы избежать аварийных ситуаций.
Отключение питания перед подключением
- Перед началом любых работ убедитесь, что питание отключено.
- Выключите автоматический выключатель на соответствующей линии.
- Для дополнительной проверки используйте мультиметр, чтобы убедиться в отсутствии напряжения на проводах.
Проверка всех соединений на прочность и изоляцию
- Убедитесь, что провода надёжно закреплены в клеммах, без зазоров и слабо затянутых соединений.
- Используйте изоленту или термоусадочные трубки для изоляции мест соединений.
- Избегайте оголённых проводов, которые могут привести к короткому замыканию.
Установка детектора и проводов в местах, защищённых от влаги
Если система используется на улице или в местах с повышенной влажностью:
- Выбирайте датчики с защитой от влаги и пыли (класс защиты IP65 или выше).
- Прокладывайте провода в герметичных коробах или гофрированных трубах.
- Используйте влагозащищённые соединительные коробки для подключения.
Использование предохранителя или УЗО
- УЗО (устройство защитного отключения): Обеспечивает защиту от утечек тока, предотвращая поражение электрическим током.
- Предохранители: Защищают цепь от перегрузок и короткого замыкания.
Примеры практических схем
Подключение одного датчика к одной лампе
- Описание: Датчик подключается к одной лампе. Когда фиксируется движение, лампа включается.
- Схема:
- Фаза сети (L) → вход датчика (L).
- Нейтраль сети (N) → нейтраль датчика (N) и лампы.
- Выход датчика (LOAD) → фазный контакт лампы.
- Применение: Освещение подъезда, коридора или комнаты.
Управление одной лампой через два датчика
- Описание: Два датчика расположены в разных зонах (например, на обоих концах коридора). Лампа включается, если движение фиксируется любым из датчиков.
- Схема:
- Фаза сети (L) → входы обоих датчиков (L).
- Нейтраль сети (N) → нейтраль обоих датчиков и лампы.
- Выходы датчиков (LOAD) объединяются и подключаются к фазному контакту лампы.
- Применение: Освещение длинных коридоров, лестничных пролётов.
Подключение к светодиодной ленте или прожектору
- Описание: Датчик управляет включением светодиодной ленты или прожектора. Если мощность нагрузки превышает предел датчика, используется промежуточное реле.
- Схема без реле:
- Фаза сети (L) → вход датчика (L).
- Нейтраль сети (N) → нейтраль датчика и ленты.
- Выход датчика (LOAD) → вход блока питания светодиодной ленты.
- Схема с реле:
- Фаза сети (L) → вход датчика (L).
- Нейтраль сети (N) → нейтраль датчика.
- Выход датчика (LOAD) → управляющая катушка реле.
- Через контакты реле подключается светодиодная лента или прожектор.
- Применение: Освещение садовых участков, архитектурная подсветка, мощные уличные прожекторы.
Эти схемы охватывают основные варианты подключения и помогут выбрать подходящее решение для вашего случая.
Распространенные ошибки и их устранение
При подключении и эксплуатации могут возникать различные проблемы. Рассмотрим наиболее частые ошибки и способы их устранения.
Лампа не включается
Возможные причины:
- Неправильное подключение проводов (ошибка в схеме).
- Отсутствие питания на линии.
- Датчик не фиксирует движение из-за неправильной настройки чувствительности или угла обзора.
- Лампа вышла из строя.
- Нагрузка не соответствует характеристикам датчика.
Решения:
- Проверьте схему подключения. Убедитесь, что провода фаз и нейтрали подключены к соответствующим клеммам.
- Используйте мультиметр для проверки наличия напряжения на входе датчика.
- Настройте угол наклона и чувствительность датчика.
- Замените лампу на заведомо исправную.
- Убедитесь, что мощность лампы соответствует допустимой нагрузке для датчика.
Лампа остаётся включённой постоянно
Возможные причины:
- Датчик зафиксировал постоянное движение (например, от веток деревьев, домашних животных или сквозняков).
- Ошибка в схеме подключения (например, фаза напрямую соединена с лампой).
- Поломка реле внутри датчика.
Решения:
- Проверьте установку датчика. Убедитесь, что в зоне его действия нет постоянных движущихся объектов.
- Убедитесь в корректности схемы подключения. Фаза должна проходить через датчик, а не напрямую к лампе.
- Если реле внутри датчика залипло, замените датчик на новый.
Неправильный выбор по мощности или типу нагрузки
Возможные ошибки:
- Подключение нагрузки с мощностью, превышающей допустимый предел датчика.
- Использование неподходящего типа датчика для управления светодиодными лентами или энергосберегающими лампами (не все датчики совместимы с такими нагрузками).
Решения:
- Проверьте характеристики датчика: максимальный ток и тип нагрузки (активная или индуктивная).
- Для мощных нагрузок (прожекторов, насосов) используйте промежуточное реле.
- Если датчик не поддерживает работу с низковольтными светодиодными лампами, замените его на совместимую модель.
Заключение
Подведем итог обзора:
- Преимущества датчиков движения:
- Удобство в эксплуатации.
- Значительная экономия электроэнергии за счёт автоматического включения/выключения света.
- Простота установки и настройки.
- Простота реализации:
Даже базовые схемы подключения подходят для большинства бытовых задач и легко реализуются с минимальными навыками в электромонтаже.
Рекомендации по выбору
- Мощность и тип нагрузки:
Выбирайте датчик, который поддерживает вашу лампу (обычные, светодиодные или энергосберегающие). - Условия эксплуатации:
Для улицы используйте влагозащищённые датчики (с защитой IP65 и выше). - Дополнительные функции:
Датчики с настройкой времени задержки, уровня освещённости и чувствительности позволят гибко настроить систему под ваши нужды. - Интеграция в умный дом:
Рассмотрите умные датчики для расширенных возможностей автоматизации.
Эта статья охватывает все ключевые аспекты подключения модулей и помогает избежать распространённых ошибок. Используя эти рекомендации, вы создадите надёжную, эффективную и удобную систему освещения.
