Подключение через кнопку и реле

Оглавление:

Подключение нагрузки через кнопку и реле является удобным и безопасным способом управления электрическими устройствами. Такая схема позволяет включать и выключать нагрузку дистанционно с помощью кнопки, которая контролирует реле, открывающее или замыкающее электрическую цепь. Это особенно полезно, когда нагрузка работает с высоким напряжением или током, так как реле обеспечивает электрическую изоляцию между кнопкой и нагрузкой.

Преимущества использования кнопки и реле

Безопасность: кнопка управляет только малым током через цепь реле, исключая риск прямого контакта с высоковольтной цепью.
Удобство: возможность управления нагрузкой с низковольтных кнопок, расположенных в удобном месте.
Гибкость: реле может переключать как переменный (AC), так и постоянный (DC) ток, что делает его универсальным для различных устройств.
Автоматизация: реле может быть частью более сложной схемы управления, например, с использованием микроконтроллеров или таймеров.
Долговечность: минимизация механической нагрузки на кнопки, что увеличивает их срок службы.

Примеры применения:

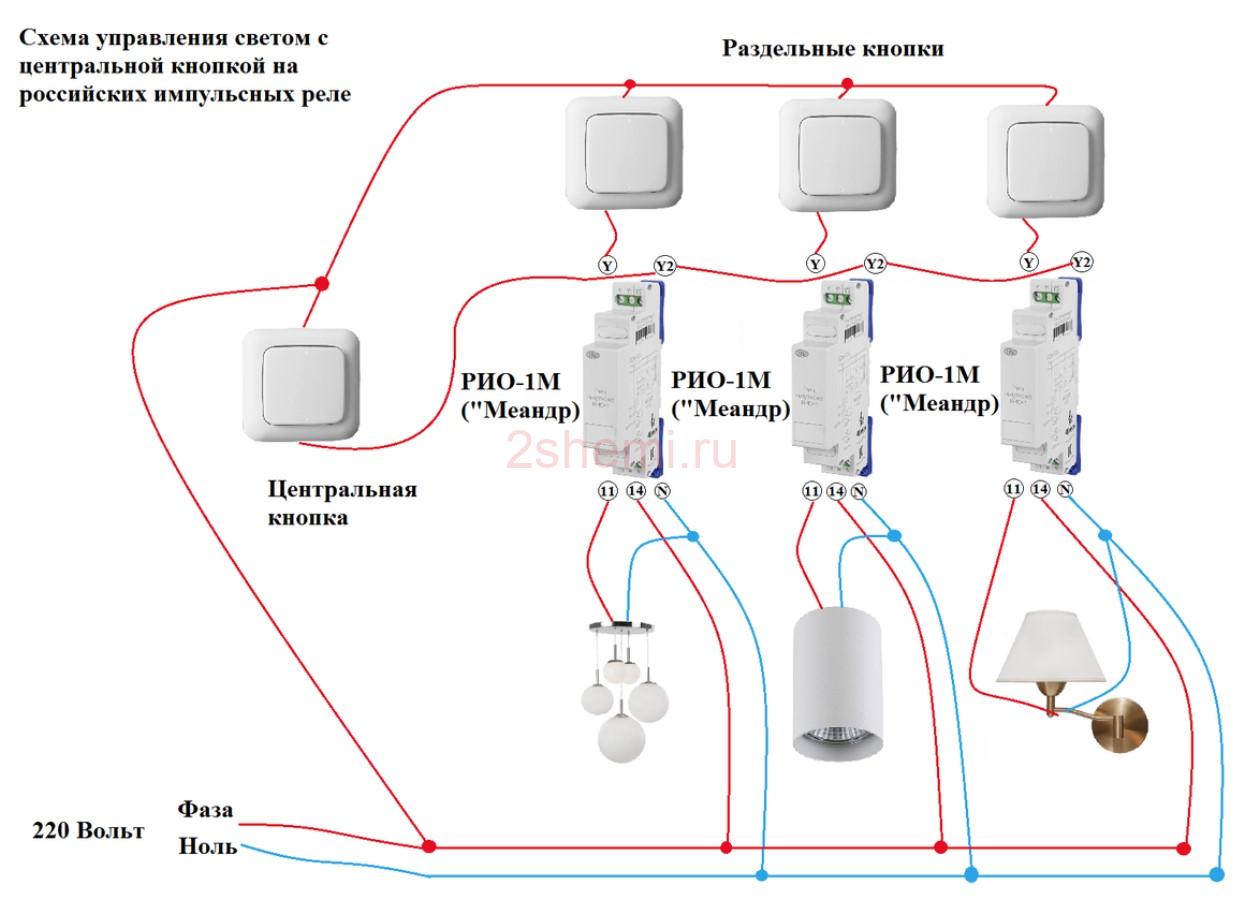

Освещение: включение и выключение ламп накаливания, светодиодных или энергосберегающих ламп.
Бытовая техника: управление насосами, вентиляторами, обогревателями или кухонными приборами.
Промышленное оборудование: дистанционное управление электродвигателями, нагревателями, компрессорами.
Системы безопасности: активация сирен, замков, сигнализаций.

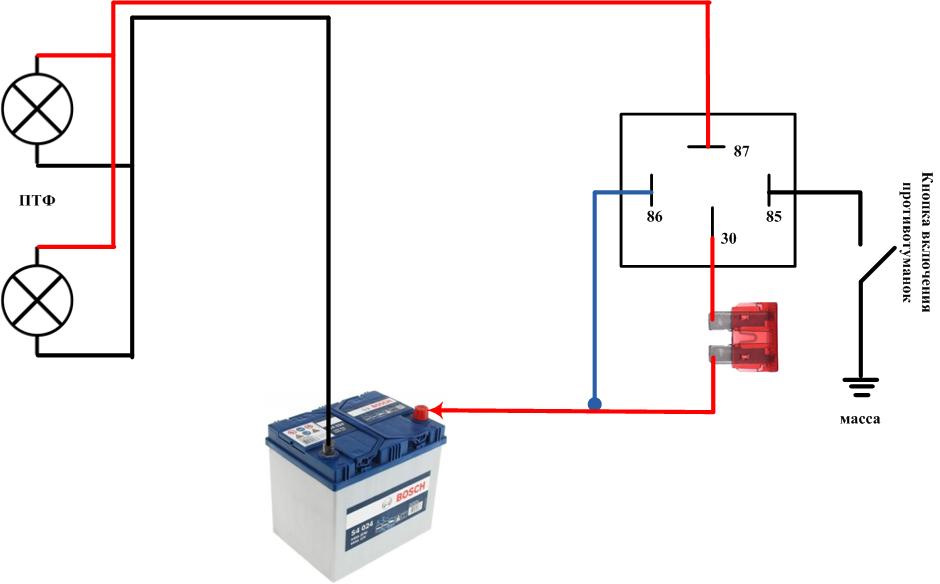

Автоэлектроника: управление ПТФ и другими мощными фарами, сигналом.

Принцип работы кнопки и реле

Реле — это электрический переключатель, который срабатывает под воздействием электрического тока. Оно состоит из двух основных частей:

Управляющая цепь (катушка): отвечает за включение и выключение реле.
Коммутационная часть (контакты): замыкает или размыкает цепь нагрузки.

Основные виды реле:

Электромеханические реле: переключение происходит за счет движения механических контактов под действием магнитного поля, создаваемого катушкой.
Твердотельные реле (SSR): управление нагрузкой осуществляется без механических частей, с использованием полупроводниковых элементов.

Роль кнопки в схеме управления

Кнопка служит управляющим элементом, подающим сигнал на реле. В зависимости от типа реле, кнопка может замыкать цепь питания катушки или служить триггером для электронного управления.

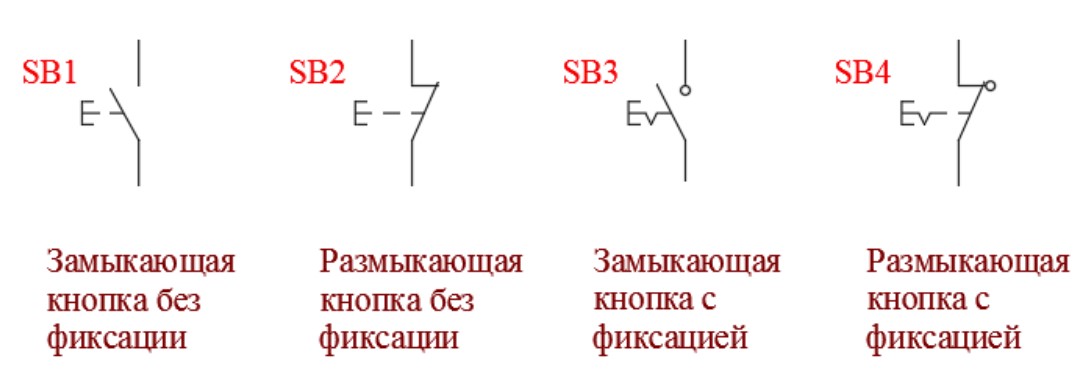

Типы кнопок

Фиксирующие кнопки: остаются в нажатом положении, пока их снова не нажмут. Такие кнопки часто используются в схемах с постоянным включением нагрузки.
Нефиксирующие кнопки: возвращаются в исходное положение после отпускания. Такие кнопки обычно используются в импульсных схемах управления, где реле фиксирует состояние нагрузки самостоятельно.

Пример:

Для включения света можно использовать фиксирующую кнопку в сочетании с простым реле.
Для более сложных схем, например, с автоматическим выключением света через таймер, подойдут нефиксирующие кнопки.

Необходимые компоненты для сборки

Список оборудования

Кнопка
- Типы кнопок:
  - Фиксирующая (для постоянного замыкания цепи).
  - Нефиксирующая (импульсная, возвращается в исходное положение).
- Характеристики кнопок:
  - Рабочее напряжение: 5–24 В для низковольтных цепей управления.
  - Максимальный ток: должен соответствовать току, проходящему через управляющую цепь реле.
  - Материал и степень защиты: для уличных условий выбирают кнопки с защитой IP65 и выше.
  - Способ крепления: врезные или накладные кнопки.
Реле
- Типы реле:
  - Электромеханические реле (с механическими контактами).
  - Твердотельные реле (без подвижных частей, более долговечные).
- Номинальные характеристики реле:
  - Управляющее напряжение: напряжение, необходимое для срабатывания катушки (например, 5 В, 12 В, 24 В).
  - Коммутируемое напряжение и ток: максимальные значения для цепи нагрузки (например, 220 В/10 А).
  - Тип контактов: NO (нормально разомкнутые), NC (нормально замкнутые) или переключающие.
  - Мощность нагрузки: выбирается в зависимости от устройства, которым нужно управлять.
Источник питания
- Напряжение должно соответствовать требованиям реле и кнопки.
- Пример: если реле управляется напряжением 12 В, потребуется стабилизированный источник питания с подходящим выходным током.
Нагрузка
- Может быть любой электрический прибор, например:
  - Освещение (лампа накаливания, светодиодная лента).
  - Двигатель (например, вентилятор или насос).
  - Нагревательный элемент (обогреватель).
- Номинальная мощность нагрузки должна соответствовать характеристикам реле.
Соединительные провода
- Выбираются в зависимости от:
  - Рабочего напряжения и силы тока.
  - Условий эксплуатации (гибкие провода для подвижных соединений, устойчивые к температуре для нагревательных приборов).

Таблица соответствия токов и диаметров проводов

Эта таблица поможет подобрать сечение провода в зависимости от протекающего тока и материала (медь или алюминий). Указывается ток, сечение и диаметр провода.

Ток, А	Сечение меди, мм²	Диаметр меди, мм	Сечение алюминия, мм²	Диаметр алюминия, мм
6–10	1,5	1,38	2,5	1,78
16	2,5	1,78	4	2,26
25	4	2,26	6	2,76
32	6	2,76	10	3,57
40	10	3,57	16	4,51
50	16	4,51	25	5,64
63	25	5,64	35	6,68
80	35	6,68	50	7,99
100	50	7,99	70	9,42
125	70	9,42	95	10,99
160	95	10,99	120	12,36
200	120	12,36	150	13,82

Как выбрать реле и кнопку под конкретную нагрузку

Выбор реле:
- Определите тип питания нагрузки: переменный (AC) или постоянный (DC).
- Проверьте параметры нагрузки (напряжение, ток): реле должно поддерживать эти значения с запасом 20–30%.
- Учитывайте рабочие условия: для высоких частот переключений лучше использовать твердотельные реле.
- Если требуется возможность управления несколькими цепями, выберите реле с несколькими контактами.
Выбор кнопки:
- Определите тип управления (фиксирующее или импульсное).
- Убедитесь, что кнопка рассчитана на рабочее напряжение и ток реле.
- Для долгосрочного использования выбирайте кнопки с высококачественными контактами и высокой степенью защиты (особенно для наружной эксплуатации).

Пример:

Для управления светодиодной лентой 12 В через твердотельное реле потребуется кнопка с рабочим напряжением 12 В и небольшой током (до 50 мА).
Для включения двигателя 220 В мощностью 2 кВт через электромеханическое реле выбирают кнопку 24 В и реле с характеристиками 220 В/10 А или выше.

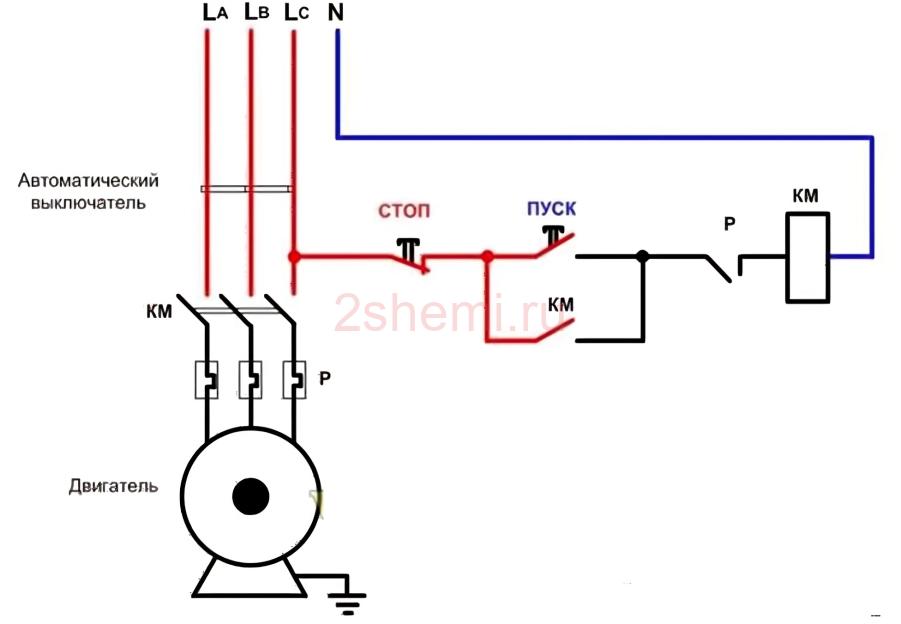

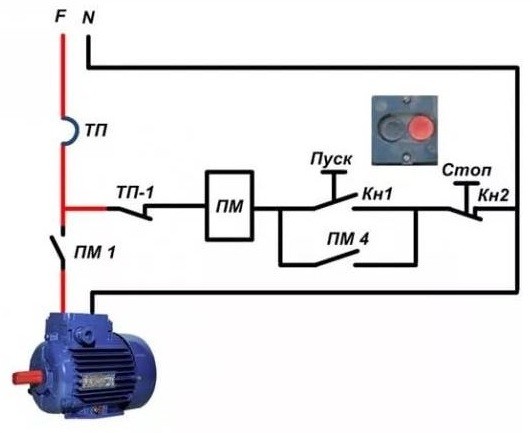

Электрическая схема подключения

Базовая схема подключения

Схема состоит из двух основных частей:

Цепь управления реле: кнопка подключается к управляющей катушке реле.
Цепь нагрузки: реле замыкает или размыкает цепь, в которой находится нагрузка.

Шаги подключения

Подключение кнопки к управляющему входу реле:
- Один контакт кнопки подключается к положительному полюсу источника питания.
- Второй контакт кнопки соединяется с одним из выводов управляющей катушки реле.
- Второй вывод катушки подключается к отрицательному полюсу питания.
Подключение реле к нагрузке и источнику питания:
- На реле используются следующие контакты:
  - COM (Common): общий контакт реле.
  - NO (Normally Open): контакт, разомкнутый в исходном состоянии.
  - NC (Normally Closed): контакт, замкнутый в исходном состоянии (если требуется).
- Источник питания нагрузки подключается к одному из выводов COM.
- Второй провод питания нагрузки соединяется с NO (если нагрузка должна включаться при срабатывании реле) или NC (если нагрузка должна быть включена в исходном состоянии).

Обозначения на схеме

Кнопка: обозначается как круг с двумя выводами или символом «K».
Реле: имеет прямоугольник для катушки и набор переключающих контактов.
Нагрузка: в зависимости от типа, обозначается лампой, двигателем или резистором.
Источник питания: «+» и «-» для постоянного тока (DC), «~» для переменного тока (AC).

Пример работы схемы

Состояние до нажатия кнопки:

В исходном состоянии реле неактивно, цепь между контактами COM и NO разомкнута.
Нагрузка (например, лампа) не получает питания и выключена.

При нажатии кнопки:

Кнопка замыкает цепь управления, подавая ток на катушку реле.
Реле активируется, замыкая контакт между COM и NO.
Нагрузка подключается к источнику питания и начинает работать (например, лампа загорается).

После отпускания кнопки:

Если используется фиксирующая кнопка, состояние реле остается неизменным, и нагрузка продолжает работать.
Если используется нефиксирующая кнопка, реле возвращается в исходное состояние, размыкая цепь нагрузки.

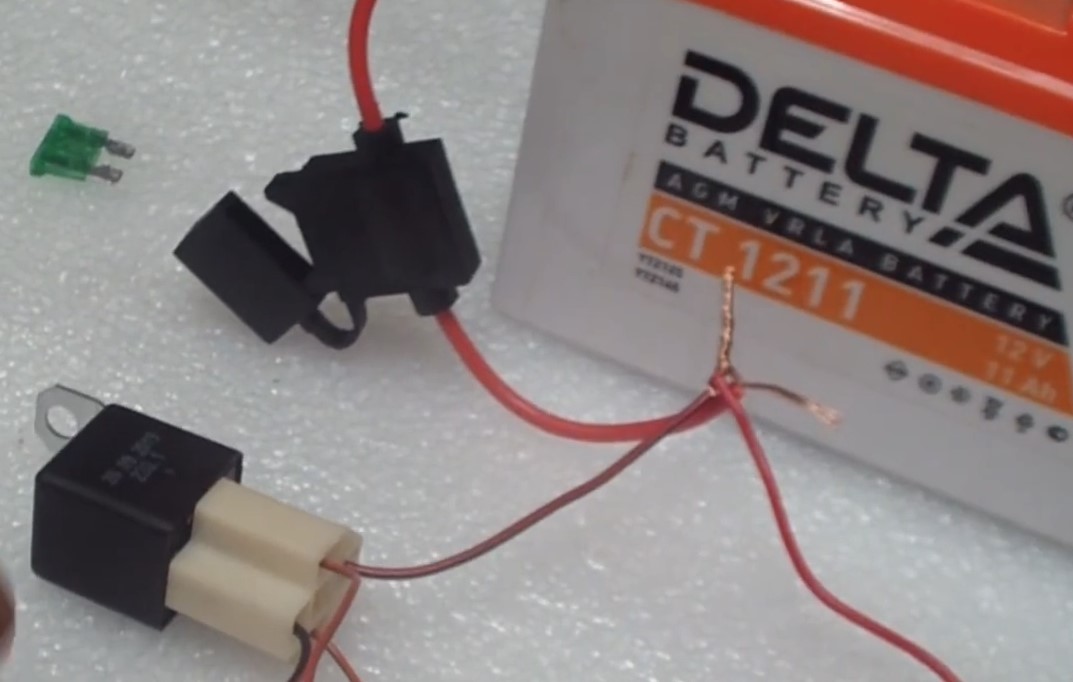

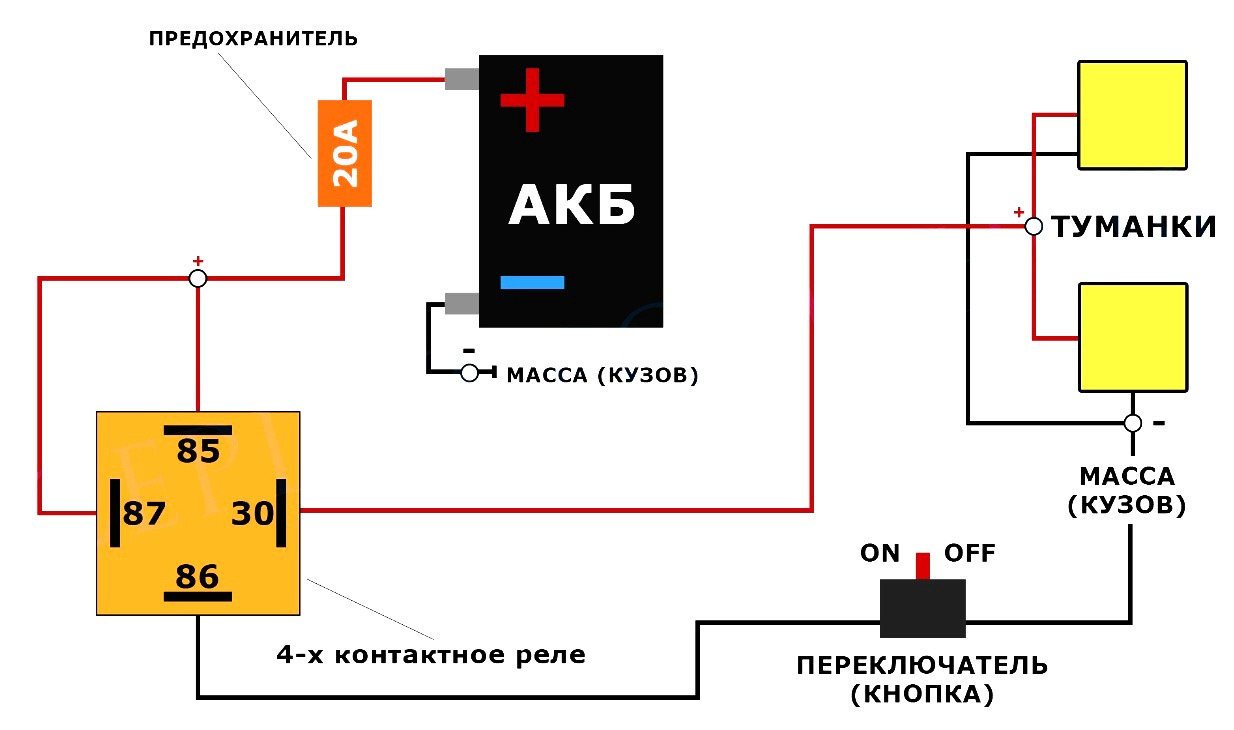

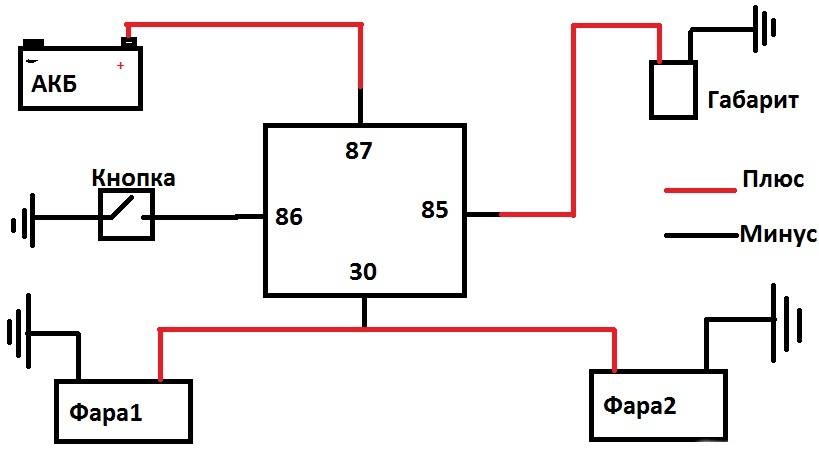

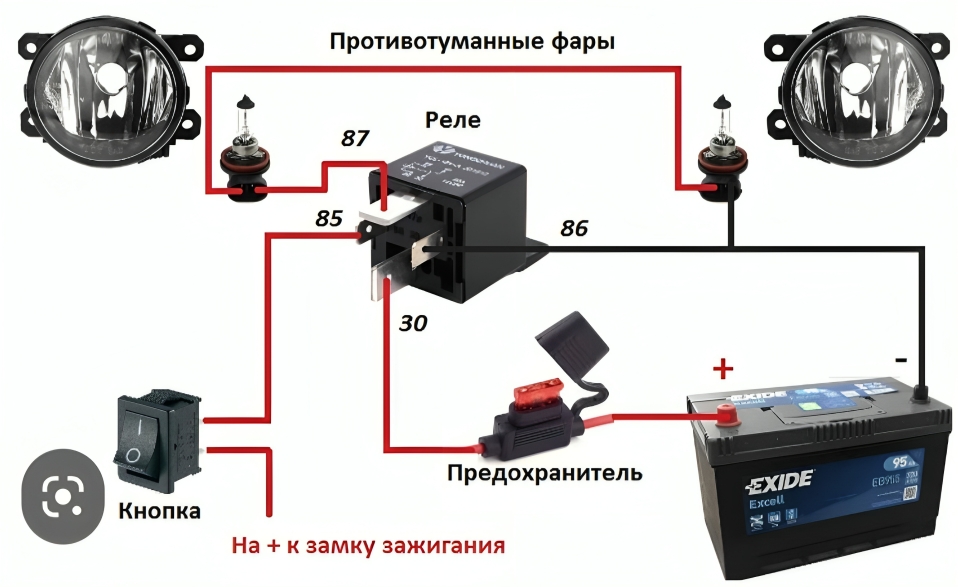

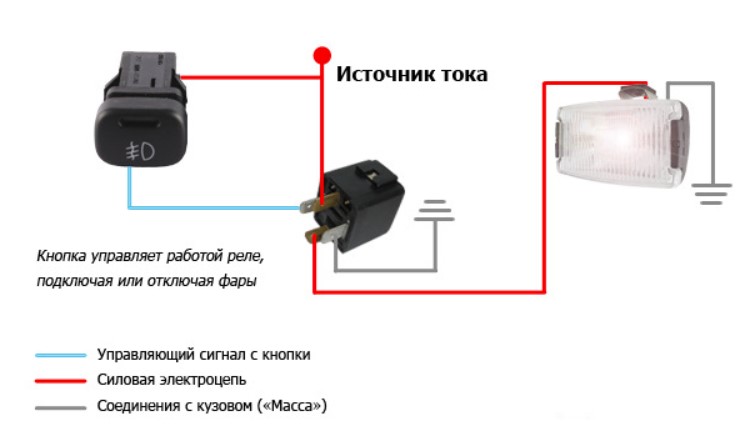

Пример схемы: управление лампой

Источник питания:
- Управляющая цепь: 12 В постоянного тока (для катушки реле).
- Цепь нагрузки: 12 В (для лампы).
Подключение:
- Кнопка подключена к управляющим выводам реле (катушка).
- Реле включено в разрыв провода бортсети, коммутируя питание лампы.
- Лампа подключена к выходу реле (COM и NO).

Такую схему можно использовать для управления освещением, бытовой техникой или другими устройствами.

Пошаговая инструкция по сборке

Подготовка компонентов и инструментов

Компоненты:

Кнопка (фиксирующая или нефиксирующая).
Реле (электромеханическое или твердотельное).
Источник питания (соответствующий напряжению катушки реле).
Нагрузка (например, лампа, двигатель или другой прибор).
Соединительные провода.
Колодки для подключения проводов (при необходимости).

Инструменты:

Отвертка (крестовая/плоская).
Кусачки или бокорезы для проводов.
Паяльник и припой (если требуется пайка).
Мультиметр (для проверки соединений).
Изолента или термоусадочные трубки.

Соединение элементов согласно схеме

Шаг 1: Подключение кнопки к реле

Подсоедините один контакт кнопки к положительному выводу источника питания.
Соедините второй контакт кнопки с одним из выводов катушки реле.
Второй вывод катушки реле соедините с отрицательным полюсом источника питания.

Шаг 2: Подключение нагрузки к реле

Подключите один провод нагрузки (например, фазу для лампы) к общему контакту COM на реле.
Подсоедините другой вывод нагрузки к контакту NO (нормально разомкнутому). Если требуется, чтобы нагрузка была включена по умолчанию, используйте контакт NC.
Соедините оставшиеся выводы нагрузки и источника питания (например, нейтральный провод в случае переменного тока).

Шаг 3: Завершение подключения

Убедитесь, что все соединения надежно закреплены.
Если провода соединены пайкой, изолируйте оголенные участки термоусадкой или изолентой.
Убедитесь, что все элементы схемы расположены безопасно и изолированы от металлических поверхностей.

Проверка подключения кнопки, реле и нагрузки

Проверка кнопки:
- Подключите мультиметр в режиме измерения сопротивления.
- Нажмите кнопку и убедитесь, что сопротивление между ее выводами падает до 0.
Проверка реле:
- Проверьте напряжение на катушке реле при нажатии кнопки.
- Убедитесь, что контакты COM и NO замыкаются при активации реле.
Проверка нагрузки:
- Убедитесь, что нагрузка получает питание только при замыкании реле.

Тестирование работы схемы

Подключите источник питания:
- Подавайте питание сначала на управляющую цепь (кнопка и катушка реле).
- Затем подключите питание для цепи нагрузки.
Нажмите кнопку:
- Убедитесь, что реле срабатывает (слышен щелчок в случае электромеханического реле).
- Нагрузка включается (например, загорается лампа).
Отпустите кнопку:
- Проверьте, что реле возвращается в исходное состояние.
- Нагрузка выключается (если используется нефиксирующая кнопка).
Повторите несколько раз:
- Убедитесь, что схема работает стабильно и корректно.

Советы по безопасному тестированию

Никогда не подключайте источник питания, пока схема полностью не собрана и проверена.
Используйте предохранитель на цепи нагрузки для защиты от перегрузок.
Работайте с переменным током только при наличии изолирующих перчаток и обуви.

После завершения тестирования схема готова к использованию.

Улучшения и дополнительные функции

Подключение светодиода для индикации состояния

Светодиод может быть установлен для визуального контроля состояния схемы:

Светодиод в цепи управления: подключается параллельно катушке реле. Когда реле активировано, светодиод загорается.
Светодиод в цепи нагрузки: подключается параллельно нагрузке, показывая её состояние (включено или выключено).
Необходимые компоненты: резистор (для ограничения тока через светодиод). Пример: для 12 В источник питания нужен резистор около 1 кОм.

Подключение:

Один вывод светодиода через резистор подключается к положительному контакту источника питания.
Второй вывод соединяется с точкой подключения катушки реле или нагрузки.

Использование кнопки с фиксацией

Кнопка с фиксацией позволяет исключить необходимость удерживать её для поддержания реле во включённом состоянии.

Преимущества:
- Более простое управление нагрузкой.
- Удобство при длительном использовании.
Пример: такая кнопка используется в бытовых выключателях освещения.

Применение таймера или микроконтроллера

Добавление таймера или микроконтроллера, например, Arduino, позволяет автоматизировать управление:

Таймер: задаёт фиксированное время работы нагрузки.
- Пример: свет автоматически выключается через заданное время после нажатия кнопки.
Микроконтроллер: позволяет запрограммировать сложные сценарии управления.
- Пример: управление нагрузкой по расписанию или в ответ на датчики (свет, движение).
- Для подключения микроконтроллера потребуется транзистор или оптопара для управления реле.

Меры безопасности при сборке

Проверка изоляции проводов

Используйте провода с изоляцией, рассчитанной на рабочее напряжение.
Проверяйте соединения на отсутствие оголённых участков, которые могут привести к короткому замыканию.
Для защиты в условиях высокой влажности применяйте провода с влагозащитной оболочкой.

Использование предохранителей

Устанавливайте предохранитель в цепи нагрузки:
- Номинал предохранителя должен соответствовать току нагрузки.
- Пример: для лампы на 100 Вт и 230 В используйте предохранитель на 1 А.
Для сложных схем добавьте УЗО (устройство защитного отключения), чтобы защитить человека от поражения электрическим током.

Отключение питания при сборке схемы

Перед началом сборки обязательно убедитесь, что питание отключено.
Никогда не вносите изменения в схему, находящуюся под напряжением.
Для работы с высоковольтными цепями используйте изолирующие инструменты.

Дополнительные рекомендации:

Проверяйте схему мультиметром перед подключением нагрузки.
Убедитесь, что реле рассчитано на работу при токе и напряжении нагрузки с запасом 20–30%.
Работайте с переменным током только при соблюдении правил электробезопасности (например, использование защитных перчаток и обуви).

Эти меры и улучшения помогут повысить функциональность и безопасность схемы.

Примеры практических схем

Управление лампой через кнопку и реле

Компоненты:
- Реле 220 В/10 А.
- Кнопка с фиксацией.
- Лампа накаливания 100 Вт.
- Источник питания для катушки реле (например, 12 В).
Описание:
- Нажатие кнопки активирует реле, которое замыкает цепь питания лампы.
- При отпускании кнопки (если используется фиксирующая кнопка) реле остаётся включённым до повторного нажатия.

Подключение двигателя через реле

Компоненты:
- Реле на 230 В/16 А (для мощных двигателей).
- Нефиксирующая кнопка.
- Двигатель (например, насос на 500 Вт).
- Источник питания для реле.
Описание:
- Нажатие кнопки включает реле, подающее питание на двигатель.
- Для безопасности можно добавить термозащиту двигателя или аварийную кнопку «Стоп».

Пример сложной схемы с несколькими реле и кнопками

Цель: управление двумя лампами и одним вентилятором с раздельными кнопками.
Компоненты:
- 2 реле для ламп (по одному на каждую).
- 1 реле для вентилятора.
- 3 кнопки: две для ламп и одна для вентилятора.
Описание:
- Каждая кнопка управляет своим реле, замыкающим цепь соответствующей нагрузки.
- Возможно использование одной кнопки для включения сразу всех нагрузок (с параллельным подключением катушек реле).
- Для улучшения схемы можно добавить светодиоды для индикации состояния каждой нагрузки.

Распространенные ошибки и их устранение

Реле не срабатывает: возможные причины и решения

Причина: Низкое напряжение или ток в управляющей цепи.
- Решение: Проверьте параметры источника питания и соответствие характеристик реле.
Причина: Неправильное подключение кнопки или катушки реле.
- Решение: Убедитесь, что кнопка замыкает цепь катушки, а полярность подключения соблюдена (для постоянного тока).
Причина: Неисправная кнопка или реле.
- Решение: Проверить кнопку и катушку мультиметром.

Нагрузка не подключается или работает некорректно

Причина: Неправильное подключение контактов реле.
- Решение: Убедитесь, что нагрузка подключена к контактам COM и NO (или NC, если требуется).
Причина: Недостаточное напряжение или ток в цепи нагрузки.
- Решение: Проверьте параметры питания нагрузки, при необходимости замените источник питания.

Перегрев реле или неправильный выбор компонента

Причина: Нагрузка превышает номинальный ток реле.
- Решение: Используйте реле с запасом по току 20–30%. Например, для нагрузки 8 А выбирайте реле на 10 А или выше.
Причина: Частое переключение реле.
- Решение: Для интенсивных нагрузок используйте твердотельное реле, которое устойчиво к износу.
Причина: Плохой контакт в цепи питания или нагрузки.
- Решение: Проверьте соединения и при необходимости замените разъёмы или провода.

Эти примеры и советы помогут избежать распространённых ошибок и создать надёжные схемы управления нагрузкой.

Оцените полезность информации:

5 / 5. Голосов: 3
