Подключение выключателя с подсветкой

Оглавление:

Выключатель с подсветкой – это устройство, предназначенное для управления электроприборами и освещением, которое оснащено встроенным источником света (обычно светодиодом или неоновой лампой). Подсветка активна, когда выключатель находится в выключенном состоянии, что позволяет легко найти его в темноте.

Конструкция такого выключателя включает стандартные элементы (корпус, контакты, рычаг или кнопку) и дополнительно имеет индикаторную цепь, соединённую с клеммами питания. Подсветка не оказывает значительного влияния на потребление энергии, так как ток, проходящий через неё, минимален.

Основная цель – повысить удобство использования, особенно в помещениях с недостаточным освещением или в ночное время. Его можно встретить как в жилых, так и в коммерческих зданиях, где необходимо обеспечить лёгкую навигацию и комфорт.

Преимущества подсветки

Удобство в тёмное время суток. Благодаря встроенному источнику света выключатель становится видимым даже в полной темноте. Это особенно полезно в спальных комнатах, коридорах, ванных комнатах и на лестницах, где поиск выключателя может вызвать неудобства.
Сокращение времени на поиск. Подсветка позволяет мгновенно определить местоположение выключателя, что экономит время и избавляет от необходимости на ощупь искать его в темноте.
Энергосбережение. Индикатор потребляет минимальное количество энергии (менее 1 Вт), что делает его экономичным решением. Кроме того, подсветка помогает избежать лишнего включения освещения, так как пользователь быстрее находит выключатель.
Эстетика. Некоторые модели выключателей с подсветкой имеют декоративную функцию. Подсветка может служить не только индикатором, но и элементом дизайна, подчеркивающим стиль помещения.
Безопасность. В условиях плохой видимости подсвеченный выключатель снижает риск столкновений, спотыкания и других бытовых травм.

Где чаще всего используют

Квартиры и дома. В жилых помещениях такие выключатели часто устанавливают в местах, где важно быстро найти выключатель в темноте: спальни, детские комнаты, коридоры, ванные комнаты и лестничные пролёты.
Офисы и коммерческие здания. В офисах и административных помещениях выключатели с подсветкой удобны для общего комфорта сотрудников и посетителей, а также для повышения энергоэффективности.
Общественные места. Входные зоны, коридоры, лестничные клетки, санузлы и технические помещения в гостиницах, ресторанах, больницах и других учреждениях требуют особого внимания к навигации. Подсвеченные выключатели обеспечивают удобство для посетителей и персонала.
Промышленные объекты и складские помещения. На производственных предприятиях и складах подсветка помогает ориентироваться в условиях недостаточного освещения, особенно в аварийных ситуациях.

Они находят широкое применение благодаря своей универсальности и удобству. Они являются простым, но эффективным элементом улучшения комфорта и функциональности современных помещений.

Принципы работы

Устройство и работа индикатора (неонка или светодиод)

Он состоит из стандартных элементов, характерных для обычных выключателей, но дополнительно оснащён индикаторной подсветкой. Основные компоненты такого устройства:

Корпус. Выполняет защитную и декоративную функцию, предотвращая контакт с электрическими компонентами и соответствуя стилю интерьера.
Клеммы для подключения проводов. Обеспечивают надёжное соединение выключателя с электрической сетью.
Контакты включения/выключения. Основной механизм, отвечающий за управление подачей тока на подключённый прибор.
Индикаторная цепь. Включает источник света (светодиод или неоновую лампу), резистор для ограничения тока и соединительные элементы.

Индикатор включается в цепь параллельно выключателю. Когда выключатель находится в выключенном положении, цепь между фазой и нагрузкой разомкнута. Через подсветку проходит небольшой ток, достаточный для её работы, но недостаточный для активации основного подключённого устройства (например, лампы освещения). Когда выключатель включён, нагрузка замыкает цепь, сопротивление снижается, и ток проходит через основное устройство. В этом состоянии подсветка автоматически выключается, так как разница потенциалов на её контактах становится минимальной.

Основные типы подсветок: светодиоды и неоновые лампы

Светодиоды (LED)
- Описание: Светодиоды – это полупроводниковые приборы, которые излучают свет при прохождении через них электрического тока.
- Преимущества:
  - Долговечность (срок службы до 50 000 часов).
  - Низкое энергопотребление.
  - Широкий выбор цветов свечения.
- Особенности работы: Светодиоды требуют установки резистора для ограничения тока, что предотвращает их перегорание.
Неоновые лампы
- Описание: Неоновые лампы представляют собой стеклянные колбы, заполненные инертным газом (чаще всего неоном), который светится при прохождении электрического тока.
- Преимущества:
  - Простой и надёжный механизм работы.
  - Яркость свечения, хорошо видимая даже в темноте.
- Особенности работы: Неоновая лампа требует высокого напряжения для ионизации газа, поэтому в цепи включается ограничительный резистор.

Сравнение светодиодов и неоновых ламп

Характеристика	Светодиоды (LED)	Неоновые лампы
Энергопотребление	Очень низкое	Низкое
Долговечность	До 50 000 часов	Около 10 000 часов
Цвет свечения	Разнообразные цвета	Ограничено (чаще оранжевый)
Яркость	Высокая	Средняя
Стоимость	Чуть выше	Ниже

Оба типа подсветок используются в зависимости от целей, предпочтений и условий эксплуатации. Светодиоды подходят для современных дизайнерских решений, а неоновые лампы остаются популярными благодаря простоте и надёжности.

Необходимые материалы и инструменты

Для успешной установки потребуются следующие материалы:

Выключатель с подсветкой. Основной элемент, соответствующий вашим требованиям по дизайну, типу (одно- или двухклавишный) и функциональности.
Провода. Электрические провода с подходящим сечением, обычно 1,5 мм² для освещения. Убедитесь, что длина проводов достаточна для подключения.
Изоляционная лента. Используется для изоляции оголённых участков проводов после соединения, чтобы предотвратить короткие замыкания и утечку тока.
Клеммные колодки (если необходимо). Для надёжного соединения проводов и упрощения установки.
Коробка для скрытого монтажа (если требуется). Если выключатель устанавливается в стену, потребуется подходящая монтажная коробка.
Маркер или наклейки для маркировки проводов. Полезно для того, чтобы не перепутать фазный, нулевой и заземляющий провода при подключении.

Требуемые инструменты

Для установки пригодятся следующие инструменты:

Отвёртка. Плоская или крестовая отвёртка для откручивания и закрепления клемм и крепежей выключателя.
Тестер напряжения (индикаторная отвёртка). Необходим для проверки наличия напряжения в проводах и выявления фазного провода.
Плоскогубцы или кусачки. Используются для обрезки проводов и снятия изоляции.
Нож для зачистки проводов. Если нет специального инструмента для зачистки проводов, нож поможет аккуратно снять изоляцию.
Мультиметр (опционально). Позволяет более точно измерить напряжение, прозвонить проводку и проверить правильность подключения.
Уровень (опционально). Чтобы установить выключатель ровно, особенно если требуется эстетическая точность.
Перчатки с изоляцией (рекомендуется). Для обеспечения дополнительной безопасности при работе с электричеством.

Подготовка к монтажу

Перед началом любых работ с электропроводкой крайне важно обеспечить безопасность. Это предотвратит возникновение коротких замыканий, повреждения оборудования и возможные травмы.

Отключение электричества
- Найдите электрический щиток в вашем доме или квартире.
- Отключите автоматический выключатель, отвечающий за цепь, в которой будет устанавливаться выключатель с подсветкой. Для полной уверенности лучше отключить основной автомат.
- Убедитесь, что электричество действительно отключено, с помощью индикаторной отвёртки или тестера напряжения.
Использование индикаторной отвёртки
- Перед началом работы проверьте работоспособность индикаторной отвёртки на заведомо подключённой цепи.
- Поднесите её к проводам, с которыми вы будете работать, чтобы убедиться в отсутствии напряжения.
- Если индикатор светится, значит, цепь не отключена – вернитесь к щитку и отключите соответствующий автомат.
Использование защитных средств
- Работайте в сухих условиях, исключите контакт с водой.
- Наденьте перчатки с изоляцией, чтобы минимизировать риск поражения током.
- Убедитесь, что рядом нет детей или посторонних, которые могут случайно вмешаться в процесс.

После отключения электричества необходимо проверить проводку, чтобы определить её правильную конфигурацию.

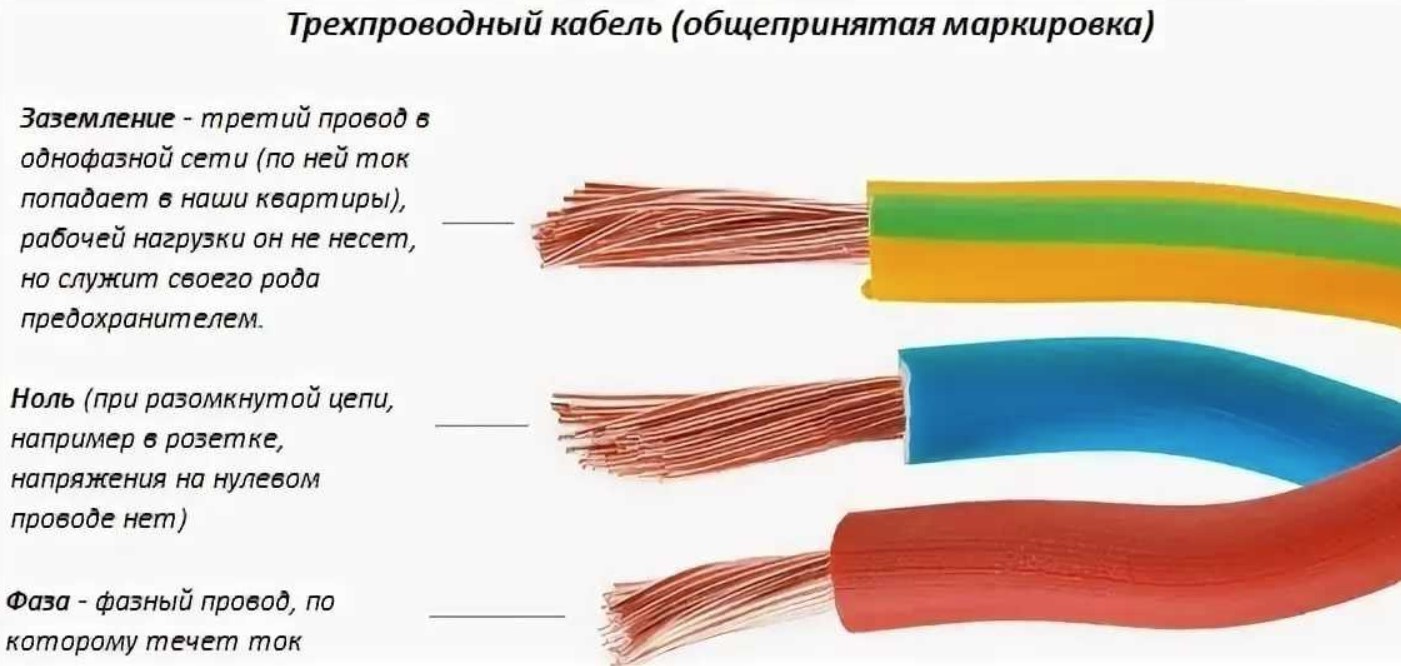

Фазный провод
- Фазный провод – это провод, по которому подаётся ток. Обычно его изоляция имеет коричневый или красный цвет (но цвета могут варьироваться в зависимости от стандарта).
- Для проверки фазного провода включите электричество, поднесите индикаторную отвёртку к каждому из проводов. Фазный провод вызовет свечение индикатора.
- После проверки обязательно снова отключите электричество.
Нулевой провод
- Нулевой провод используется для замыкания цепи. Обычно его изоляция синего цвета.
- Нулевой провод не должен вызывать свечение индикатора при проверке под напряжением.
Заземляющий провод
- Заземляющий провод выполняет функцию защиты от утечек тока и имеет жёлто-зелёную изоляцию.
- Его наличие не всегда обязательно для работы выключателя, но оно значительно повышает безопасность системы.
Маркировка проводов
- Для удобства подключения рекомендуется отметить фазный, нулевой и заземляющий провода с помощью цветной изоляционной ленты или наклеек, если цвета изоляции плохо различимы.
Проверка состояния проводки
- Осмотрите провода на наличие повреждений, перегибов или следов износа. Если обнаружены проблемы, замените повреждённые участки перед подключением.

Следуя этим рекомендациям, вы обеспечите безопасное и корректное выполнение всех последующих этапов монтажа.

Схемы подключения

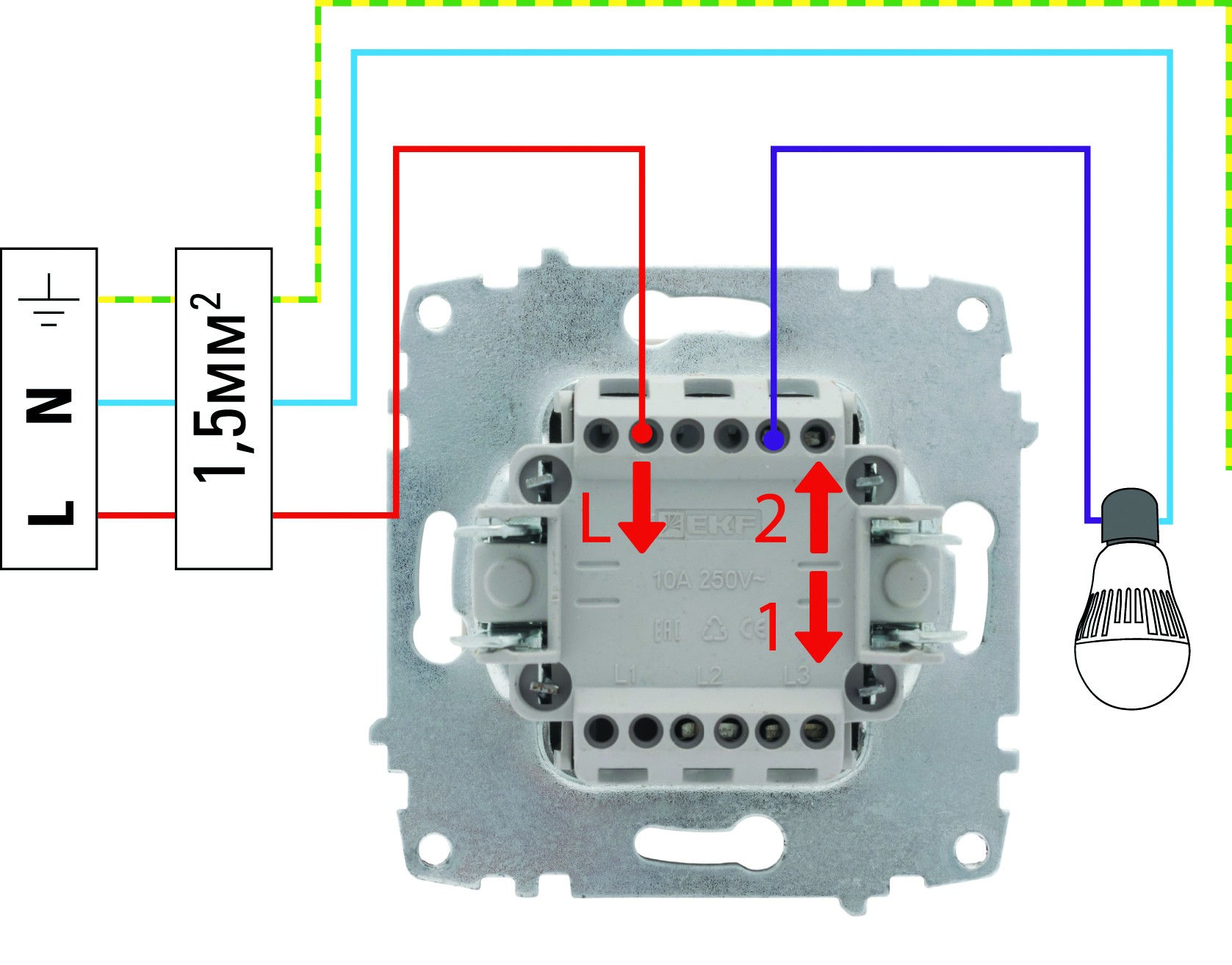

Схема для однофазной сети: подключение через фазный провод

В стандартной однофазной сети (220 В) выключатель подключается следующим образом:

Принцип работы. Выключатель размыкает или замыкает фазный провод, прерывая подачу электричества на устройство (например, осветительную лампу). Подсветка внутри выключателя подключается параллельно к разрывной цепи.
Элементы схемы
- Фазный провод (L) – красный или коричневый.
- Нулевой провод (N) – синий.
- Заземляющий провод (PE) – жёлто-зелёный (если предусмотрено).
Шаги подключения
- Подключите фазный провод к клемме входа выключателя.
- Нагрузку (например, лампу) подключите к клемме выхода выключателя.
- Нулевой провод подсоедините к лампе и к подсветке выключателя (если это предусмотрено конструкцией).

Особенность: Подсветка активируется только тогда, когда цепь разомкнута (выключатель выключен), поскольку в этом состоянии ток проходит через индикатор.

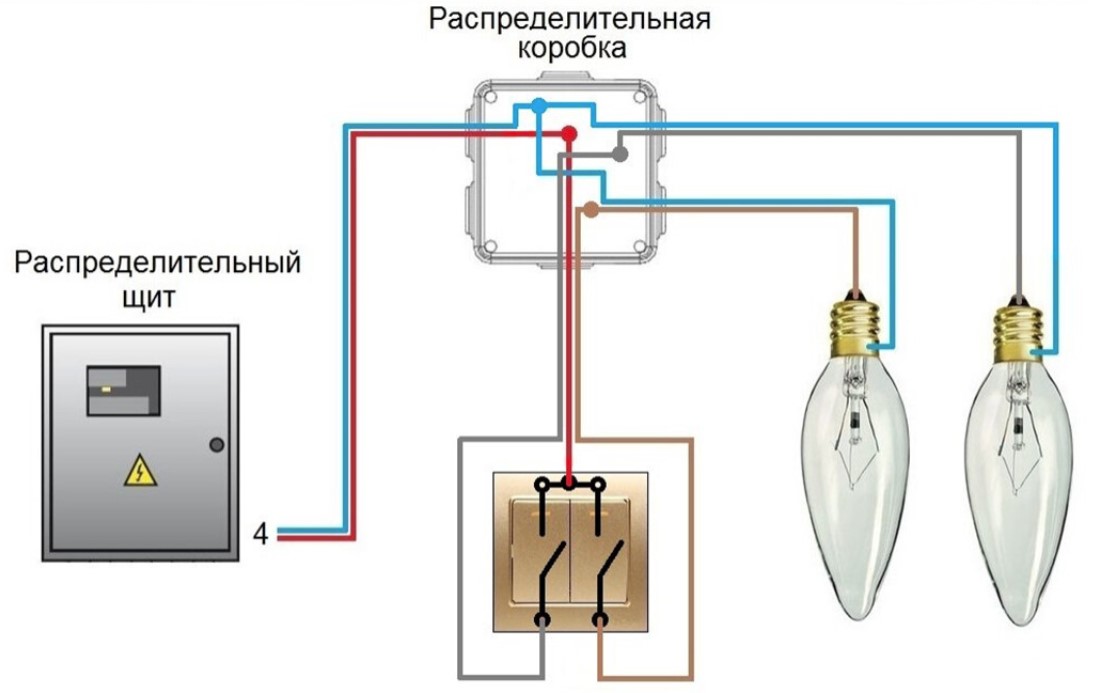

Схема для двухклавишного выключателя: особенности подключения

Двухклавишный выключатель позволяет управлять двумя независимыми нагрузками (например, двумя лампами или двумя группами осветительных приборов).

Принцип работы. Каждая клавиша управляет отдельным разрывом цепи, в то время как подсветка может быть общей для всего выключателя или раздельной для каждой клавиши.
Элементы схемы
- Один общий фазный провод (L).
- Два выходных провода, каждый из которых идёт к отдельной нагрузке.
- Нулевой провод (N), подключённый напрямую к нагрузкам.
Шаги подключения
- Подключите общий фазный провод к входной клемме выключателя (обозначается как L).
- Два выхода подключите к каждой нагрузке (L1 и L2).
- Нулевой провод подключите к нагрузкам.
- Если подсветка встроена, она автоматически подключится через цепь выключателя.

Особенность: Подсветка может работать как для одной клавиши, так и для обеих, в зависимости от схемы подключения.

Подключение без нейтрального провода: обходные решения

Некоторые выключатели требуют наличия нейтрального провода для работы индикатора. Однако в старых домах нередко используется схема, где в коробке выключателя присутствует только фазный провод.

Проблема. Подсветка не может работать без нейтрального провода, так как ей необходим замкнутый контур.
Обходное решение с использованием нагрузки
- Подсветка подключается параллельно лампе.
- При разомкнутом выключателе ток проходит через индикатор, замыкая цепь через нагрузку (лампу).
Использование выключателей с подсветкой, работающих без нейтрали
- Современные модели выключателей оснащены схемами, которые могут работать без нейтрального провода. Такие устройства включают встроенные конденсаторы или используют минимальный ток утечки через нагрузку.
- Убедитесь, что используемая лампа совместима с выключателем (например, светодиодные лампы с низким энергопотреблением могут не работать корректно в таких схемах).
Установка конденсатора в цепь
- В случаях, когда индикатор мигает или подсветка не работает стабильно, можно установить конденсатор между фазным и нулевым проводом у нагрузки. Это стабилизирует ток и решает проблему.

Схема подключения проходного выключателя с 2 мест

Схема подключения клавишного выключателя с подсветкой legrand

Пошаговая инструкция подключения

Разметка и установка корпуса выключателя

Определите место установки
- Выключатель обычно размещают на высоте 90–120 см от пола, в удобной для доступа зоне.
- Убедитесь, что место для установки подходит для прокладки проводов и не будет мешать эксплуатации.
Подготовьте монтажную коробку
- Если выключатель устанавливается в стену, убедитесь, что монтажная коробка (подрозетник) уже установлена и закреплена.
- Для скрытой проводки коробка встраивается в стену. Для открытой проводки используется накладной корпус.
Сделайте разметку
- Используя уровень, отметьте положение выключателя, чтобы он был установлен ровно.
- Просверлите отверстия для крепления (если это требуется) и зафиксируйте монтажную коробку с помощью дюбелей и шурупов.

Подключение проводов к клеммам

Подготовьте провода
- Снимите около 1 см изоляции с концов проводов, которые будут подключаться к выключателю.
- Если требуется, проверьте длину проводов и при необходимости укоротите или удлините их.
Определите назначение проводов
- С помощью тестера напряжения (при включённом питании) определите фазный провод (L). Отметьте его.
- Нулевой провод (N) и заземление (PE, если есть) также должны быть чётко определены. После проверки снова отключите электричество.
Подключите провода к выключателю
- На выключателе есть клеммы, обычно обозначенные как:
  - L – вход для фазного провода.
  - L1, L2 – выходы для управления одной или двумя нагрузками.
- Подключите фазный провод (L) к входной клемме выключателя.
- Подсоедините провода нагрузки (к лампе) к выходным клеммам.
- Если выключатель имеет отдельный вход для подсветки и требуется нейтральный провод, подключите его к соответствующей клемме (обычно обозначается как N).
Проверка подключения
- Убедитесь, что провода закреплены плотно, но не чрезмерно затянуты, чтобы не повредить их.
- Проверьте, чтобы оголённые части проводов не выступали за пределы клемм.

Фиксация выключателя и сборка конструкции

Установите выключатель в монтажную коробку
- Аккуратно уложите провода внутри коробки, чтобы они не мешали установке.
- Закрепите корпус выключателя с помощью шурупов или фиксаторов, предусмотренных конструкцией.
Закрепите лицевую панель
- Установите декоративную рамку или крышку выключателя, защёлкнув или закрепив её в соответствии с инструкцией.
Визуальная проверка
- Проверьте, чтобы выключатель был установлен ровно и надёжно зафиксирован.
- Убедитесь, что декоративные элементы плотно прилегают к стене и не болтаются.
Проверка работы
- Включите электричество.
- Проверьте, работает ли подсветка и управляет ли выключатель подключённой нагрузкой.
- Если есть сбои в работе (например, подсветка мигает), проверьте правильность подключения.

Проверка и устранение неисправностей

Первичная проверка
- Включите электричество в щитке.
- Убедитесь, что лампа загорается и гаснет при переключении выключателя.
- Проверьте, работает ли подсветка в выключенном состоянии (она должна светиться, если цепь правильно собрана).
Проверка индикатора напряжения
- С помощью индикаторной отвёртки проверьте фазный провод, выходы на лампу и клеммы выключателя.
- Убедитесь, что:
  - Фазный провод подаётся на входную клемму выключателя (обычно обозначена как L).
  - Нагрузка подключена к выходным клеммам (L1, L2).
  - Нулевой провод правильно соединён с лампой или подсветкой, если она требует нейтрали.

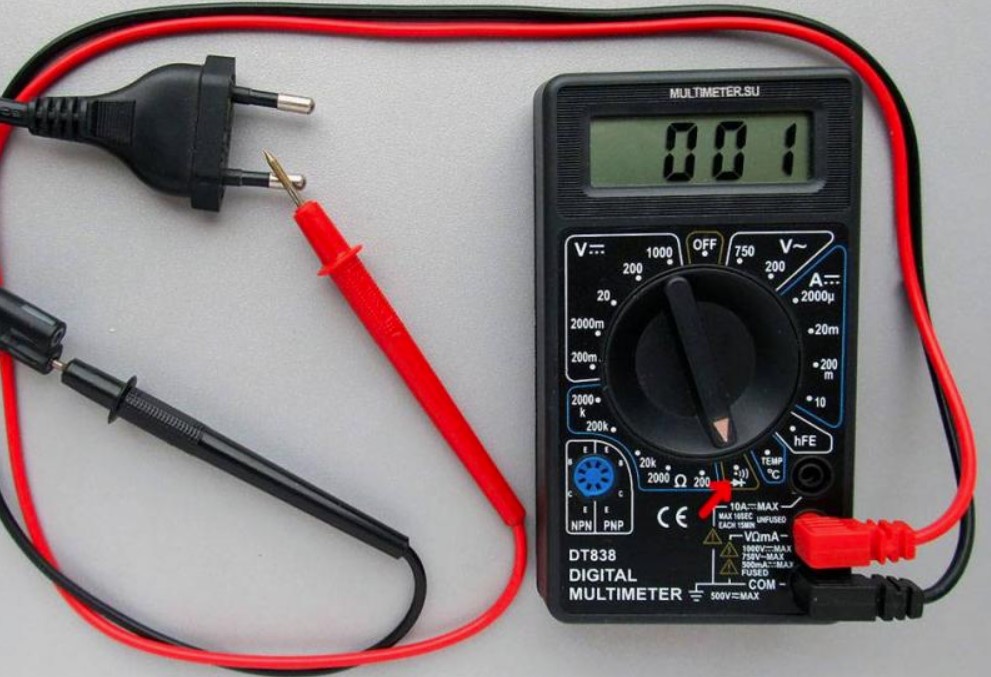

Прозвонка мультиметром
- Отключите питание.
- Используйте мультиметр в режиме прозвонки для проверки цепи. Убедитесь, что выключатель размыкает и замыкает цепь корректно, а соединения имеют низкое сопротивление.

Возможные проблемы и их причины

Мигание подсветки
- Причины:
  - Используются светодиодные или энергосберегающие лампы, которые реагируют на минимальный ток через индикатор.
  - Неправильно подключён нулевой провод.
- Решения:
  - Установите специальный параллельный конденсатор (или RC-фильтр) между фазой и нулём у лампы, чтобы стабилизировать ток.
  - Используйте выключатели с подсветкой, предназначенные для работы с энергосберегающими лампами.
Не работает индикатор подсветки
- Причины:
  - Неправильное подключение подсветки (отсутствует нейтральный провод).
  - Сломан или перегорел индикатор (неонка или светодиод).
- Решения:
  - Проверьте, что подсветка правильно подключена к фазному и нулевому проводам.
  - Если индикатор неисправен, замените его или установите новый модуль подсветки.
Выключатель не размыкает цепь
- Причины:
  - Неправильно подключены провода (например, фазный провод напрямую идёт к нагрузке, минуя выключатель).
- Решения:
  - Проверьте схему подключения. Убедитесь, что фазный провод проходит через выключатель.
Лампа не включается
- Причины:
  - Плохой контакт в клеммах.
  - Перегоревшая лампа.
  - Неправильно подключён провод нагрузки.
- Решения:
  - Проверьте соединения всех проводов.
  - Подключите заведомо рабочую лампу.
Подсветка горит постоянно
- Причины:
  - Неправильное подключение – индикатор соединён только с фазным проводом.
- Решения:
  - Проверьте и исправьте подключение: подсветка должна быть подключена параллельно лампе или между фазой и нейтралью.

Советы по устранению проблем

Используйте мультиметр и индикаторную отвёртку
- Это поможет определить, где именно возникает разрыв цепи или некорректное соединение.
Изучите инструкцию производителя
- В инструкциях к выключателю с подсветкой часто указываются особенности его подключения. Следуйте им, чтобы избежать ошибок.
Обратитесь к специалисту
- Если проблема остаётся нерешённой, лучше вызвать квалифицированного электрика. Это особенно важно, если вы не уверены в своих действиях.

Систематическая проверка и последовательное устранение проблем помогут вам настроить корректную работу узла и избежать повторных неисправностей.

Советы по эксплуатации

Замена при поломке

Замена подсветки
- Если подсветка перестала работать, проверьте её состояние:
  - Отключите питание.
  - Снимите лицевую панель выключателя.
  - Достаньте модуль подсветки (обычно он фиксируется на контактных клеммах).
  - Установите новый модуль подсветки, следуя инструкции производителя.
Замена выключателя
- Если выключатель неисправен:
  - Отключите электричество и проверьте отсутствие напряжения.
  - Снимите лицевую панель и открутите крепления корпуса.
  - Отсоедините провода от клемм, запоминая их расположение (можно сфотографировать для удобства).
  - Подключите новый выключатель в соответствии с предыдущей схемой.
  - Установите корпус и закрепите его в монтажной коробке.
  - Проверьте работу нового выключателя.

Подведем итоги работы

Преимущества использования

Удобство. Подсветка помогает легко найти выключатель в тёмное время суток, что особенно важно в спальнях, коридорах и детских комнатах.
Экономия энергии. Современные выключатели с подсветкой потребляют минимальное количество электроэнергии и могут работать даже с энергосберегающими лампами.
Эстетика. Подсветка придаёт интерьеру современный вид и может служить декоративным элементом, особенно в моделях с настраиваемым цветом.
Практичность. Выключатель с подсветкой упрощает эксплуатацию в общественных местах, офисах и других зонах, где пользователи не знакомы с расположением освещения.

Рекомендации по выбору моделей и установке

Выбор модели
- Предпочитайте выключатели известных производителей, чтобы обеспечить долговечность и безопасность.
- Убедитесь, что модель выключателя совместима с типом ламп, используемых в вашей сети.
- Для энергосберегающих ламп выбирайте выключатели с функцией компенсации или подходящие модули подсветки.
Установка
- Следуйте инструкциям производителя и соблюдайте все меры безопасности.
- При необходимости консультируйтесь со специалистами или доверьте монтаж профессиональному электрику.

Использование такого блока делает повседневную жизнь более комфортной и безопасной. При правильном подборе и установке они прослужат долгие годы, обеспечивая удобство и стильный вид вашего дома.

Часто задаваемые вопросы (FAQ)

Зачем нужна подсветка в выключателе?
- Подсветка помогает найти его в темноте, особенно в ночное время. Это особенно удобно в коридорах, спальнях, туалетах и других местах, где выключатель может быть трудно найти в темноте.
Какая подсветка лучше — светодиодная или неоновая?
- Светодиодная подсветка более энергоэффективна и долговечна по сравнению с неоновой. Она потребляет меньше энергии и имеет более продолжительный срок службы. Неоновая подсветка может быть более яркой, но имеет меньшее время работы.
Можно ли установить выключатель с подсветкой в старом доме, где нет нейтрального провода?
- Да, возможно подключение выключателя с подсветкой в старых домах, где нет нейтрального провода. В таких случаях, можно использовать обходные схемы или модели, которые не требуют нейтрали для подсветки.
Могу ли я заменить обычный выключатель на выключатель с подсветкой самостоятельно?
- Если вы уверены в своих навыках работы с электричеством и соблюдаете все меры безопасности, можно установить выключатель с подсветкой самостоятельно. Однако, если вы не уверены в своих силах, лучше обратиться к профессиональному электрику.
Почему мигает подсветка?
- Это может происходить из-за низкого сопротивления в цепи или несоответствия мощности нагрузки. Проблему можно устранить установкой дополнительного конденсатора или фильтра в цепь.
Какой выключатель с подсветкой лучше выбрать для светодиодных ламп?
- Для светодиодных ламп рекомендуется выбирать выключатели, специально предназначенные для работы с такими лампами. Они обычно имеют встроенную компенсацию мощности для предотвращения мигания подсветки.

Выбор качественных выключателей

Проверяйте сертификаты качества
- Выбирайте выключатели от известных и проверенных производителей, таких как Schneider Electric, Legrand, ABB, или GIRA. Эти компании гарантируют высокое качество и безопасность своей продукции.
Выбор подходящего типа подсветки
- Для энергосберегающих и светодиодных ламп выбирайте выключатели с поддержкой LED-подсветки. Это гарантирует экономию энергии и стабильную работу системы.
Учитывайте дизайн
- Подсветка может быть как яркой, так и едва заметной. Выбирайте стиль, который подходит под интерьер вашего помещения — от минималистичных моделей до более декоративных вариантов.
Проверка материалов
- Убедитесь, что корпус выполнен из качественных и огнестойких материалов. Это особенно важно для безопасности и долговечности устройства.
Покрытие и защита
- Обратите внимание на степень защиты от влаги и пыли (IP-рейтинг). Это важно для установки в ванных комнатах или на кухнях, где уровень влажности повышен.

Полезные ссылки на схемы и видео

Это поможет глубже понять процесс подключения, выбрать подходящую модель и получить дополнительную информацию по эксплуатации.

Оцените полезность информации:

3 / 5. Голосов: 2
