Любые меры, направленные на повышение безопасности дорожного движения, заслуживают поддержки и должны быть обязательно внедрены. В этой разработке представлена схема указателя маневра задним ходом. Устройство предназначено в первую очередь для грузового автотранспорта — грузовиков, фургонов и аналогичных машин. Его основная задача — своевременно предупреждать пешеходов и других участников движения, находящихся вблизи задней части автомобиля, тем самым снижая риск аварийных ситуаций.

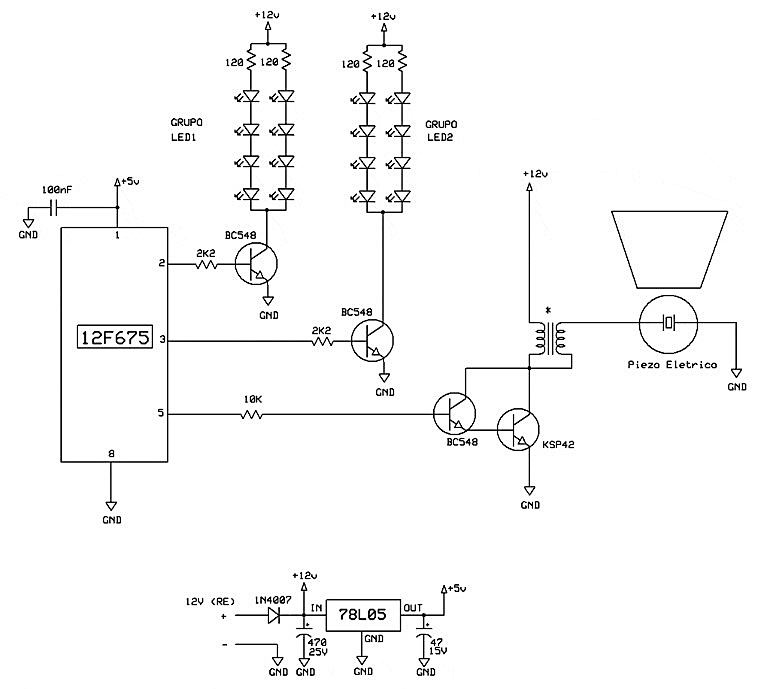

Схема и описание
| № | Наименование | Обозначение | Значение | Примечание |
|---|---|---|---|---|
| 1 | Микроконтроллер | U1 | PIC12F675 | Основной управляющий элемент |
| 2 | Транзистор NPN | Q1, Q2, Q3 | BC548 | Для управления светодиодами и сиреной |
| 3 | Транзистор NPN мощный | Q4 | KSP42 | Усиление сигнала на пьезосирену |
| 4 | Светодиоды | LED1, LED2 | 12 штук в каждой группе | С белым или желтым свечением |
| 5 | Резистор | R1, R2 | 2,2 кОм | База транзисторов светодиодов |
| 6 | Резистор | R3 | 10 кОм | База транзистора на сирену |
| 7 | Конденсатор керамический | C1 | 100 нФ | Фильтр питания микроконтроллера |
| 8 | Диод | D1 | 1N4007 | Защита по питанию |
| 9 | Стабилизатор напряжения | VR1 | 78L05 | Понижение питания до 5 В для PIC |
| 10 | Конденсатор электролитический | C2 | 47 мкФ 25В | Фильтр на входе стабилизатора 78L05 |
| 11 | Конденсатор электролитический | C3 | 47 мкФ 15В | Фильтр на выходе стабилизатора 78L05 |
| 12 | Пьезоэлектрический излучатель | — | — | Переделанный из сирены |
| 13 | Маленький трансформатор для сирены | — | — | Из охранной сирены |
Схема создает два типа сигналов для привлечения внимания:
- Визуальный эффект: Работа светодиодов организована следующим образом:
- Первая группа светодиодов мигает трижды, каждое мигание длится около 30 мс.
- После этого следует пауза 300 мс.
- Затем аналогичные три вспышки происходят во второй группе светодиодов.
- Третий этап — одновременная активация обеих групп.
Этот цикл непрерывно повторяется, пока питание остается включенным.
- Звуковой эффект: Параллельно с визуальными сигналами устройство воспроизводит звук сирены.
Для этого используется переделанная сирена от списанного охранного оборудования. Из сирены удаляется штатная электроника, оставляются только пьезоэлемент, пластиковый рупор и небольшой трансформатор.
Если оригинальный транзистор исправен, его можно использовать вместо модели KSP42. Генерация звука осуществляется с помощью микроконтроллера PIC, и мелодию сирены можно изменить, перепрошив прошивку устройства.
Электропитание
- Схема питается от проводки заднего хода авто — 12 В. При включении задней передачи схема активируется автоматически.
- Для работы в сети с напряжением 24 В (например, в тяжелых грузовиках) требуется установка дополнительного стабилизатора 7812 перед 7805, что позволит понизить напряжение сначала до 12 В, а затем до 5 В. Важно помнить: сирена требует именно 12 В для корректной работы.
Программная часть
- Звуковой сигнал формируется в основной программе микроконтроллера.
- Световые эффекты создаются прерыванием таймера 1, срабатывающим каждые 10 мс.
- Скачать файлы проекта
Сборка сигнализатора
Устройство можно собрать из трёх основных частей:
- Левая группа светодиодов.
- Правая группа светодиодов.
- Корпус сирены, в котором размещаются микроконтроллер, стабилизаторы напряжения, диоды, трансформатор и другие элементы схемы.
Для изготовления корпусов светодиодов можно использовать готовые противотуманные фары или боковые габаритные фонари с уже встроенными светодиодами. Если применяемые светодиоды потребляют ток свыше 100 мА, необходимо заменить транзисторы BC548 на более мощные аналоги, такие как TIP41 или другие NPN с соответствующей токовой нагрузкой.
