Генератор автомобиля играет главную роль в электросистеме, обеспечивая питание всех потребителей и зарядку аккумуляторной батареи. И одним из важнейших компонентов генератора является диодный мост, который выполняет функцию выпрямления переменного тока, вырабатываемого статорной обмоткой. В этой статье подробно рассмотрим:
🔹 Что такое диодный мост и как он работает
🔹 Какие бывают виды мостов
🔹 Признаки неисправности и способы диагностики
🔹 Как проверить диоды мультиметром
🔹 Как заменить его на популярных моделях авто
🔹 Где и как выбрать этот новый элемент
После прочтения каждый автолюбитель сможет четко понять устройство и функции этого элемента, а также самостоятельно диагностировать и при необходимости заменить его.
Принцип работы диодного моста генератора
Диодный мост генератора – это электрическая схема, состоящая из нескольких выпрямительных диодов, предназначенных для преобразования переменного тока, вырабатываемого генератором, в постоянный.

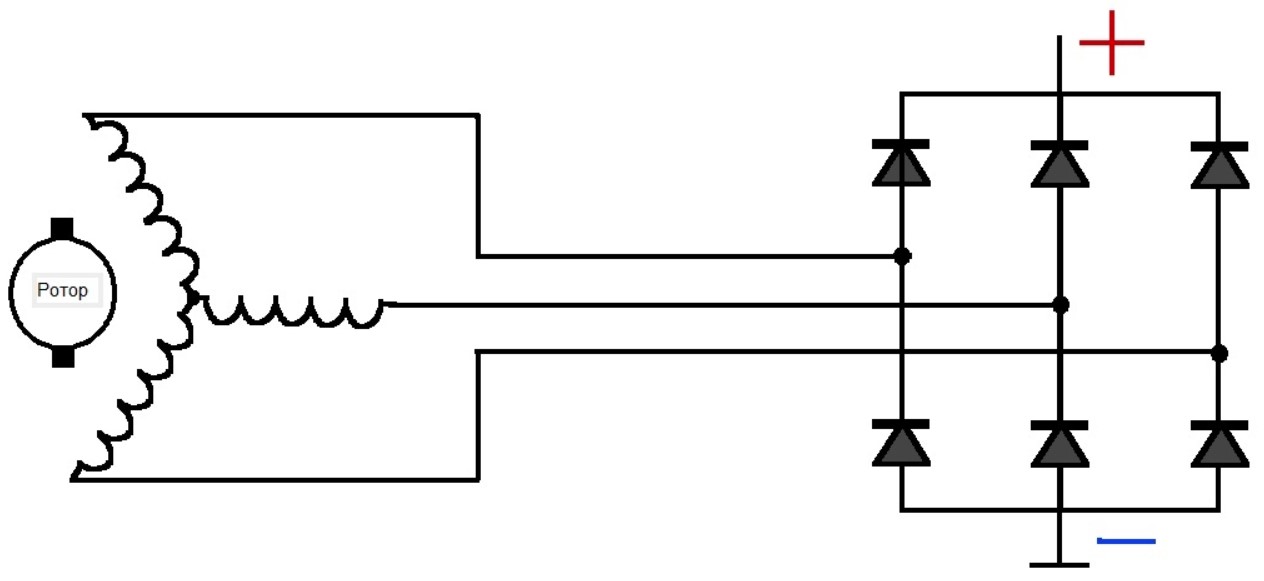

Генератор авто вырабатывает трехфазный переменный ток (напряжение). Но для работы бортовой сети нужен постоянный. Диоды пропускают ток только в одном направлении, тем самым превращая переменное напряжение в пульсирующее постоянное.

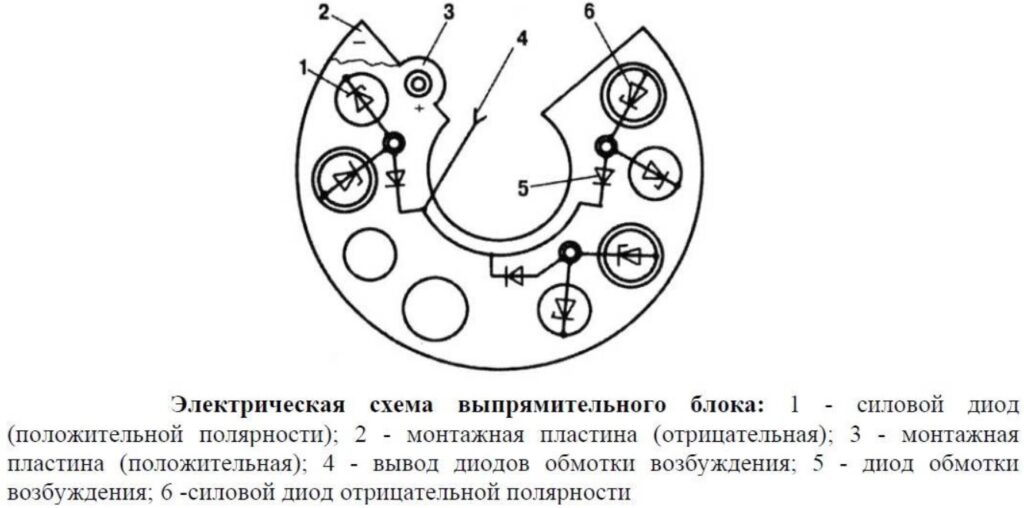

Составные элементы диодного моста
🔹 Выпрямительные диоды – основные элементы схемы, пропускающие ток только в одном направлении
🔹 Охлаждающий радиатор – металлическая пластина, помогающая отводить тепло от диодов
🔹 Контактные площадки – места соединения диодов с цепью генератора
В большинстве современных автомобилей, в том числе семейства ВАЗ, используется шести- или восьмидиодная схема, обеспечивающая надежную работу генератора.

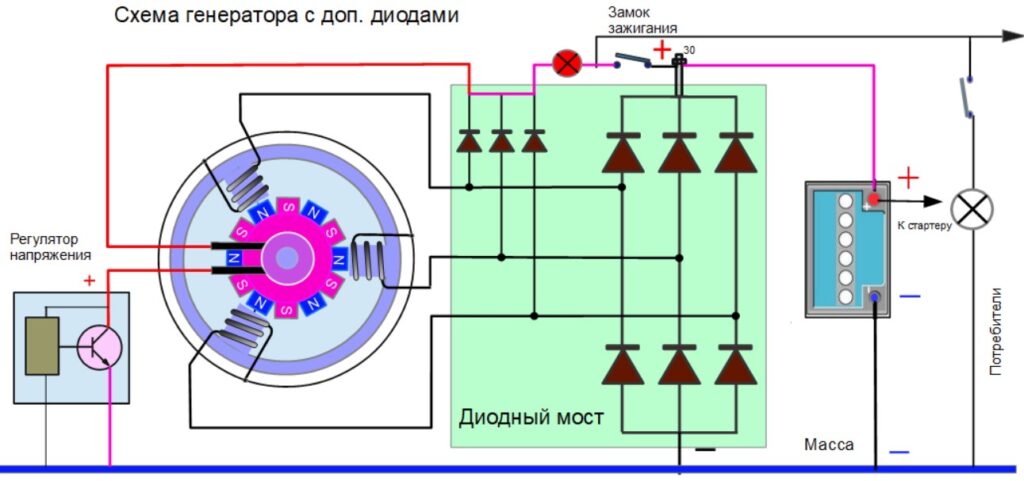

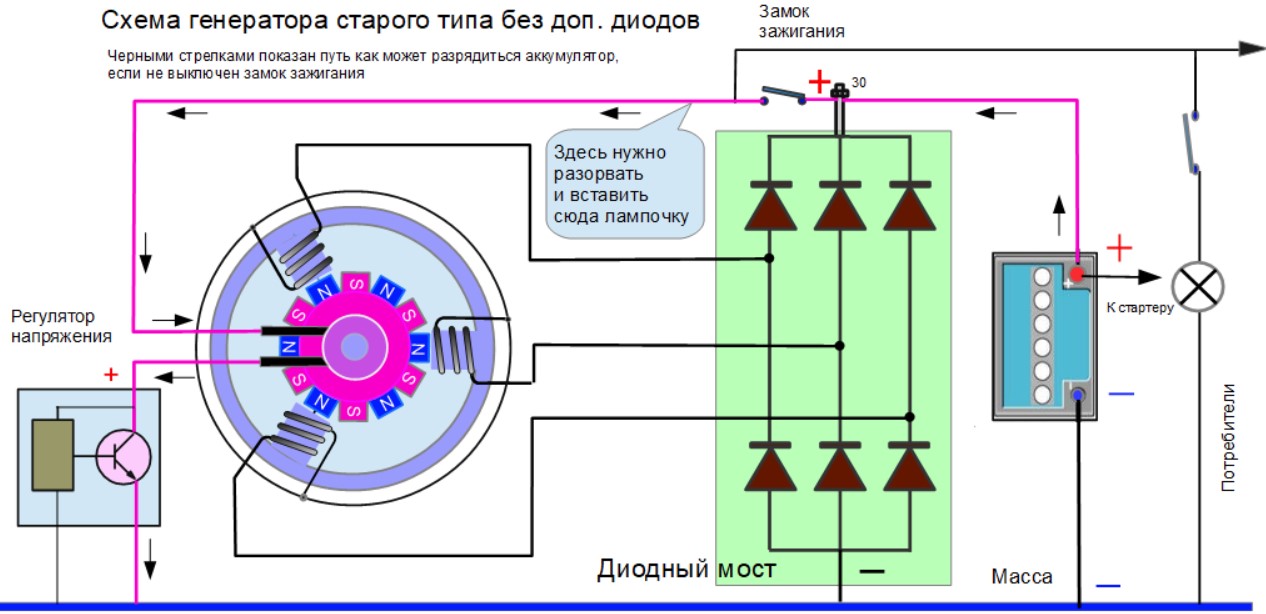

Варианты автомобильных электросхем

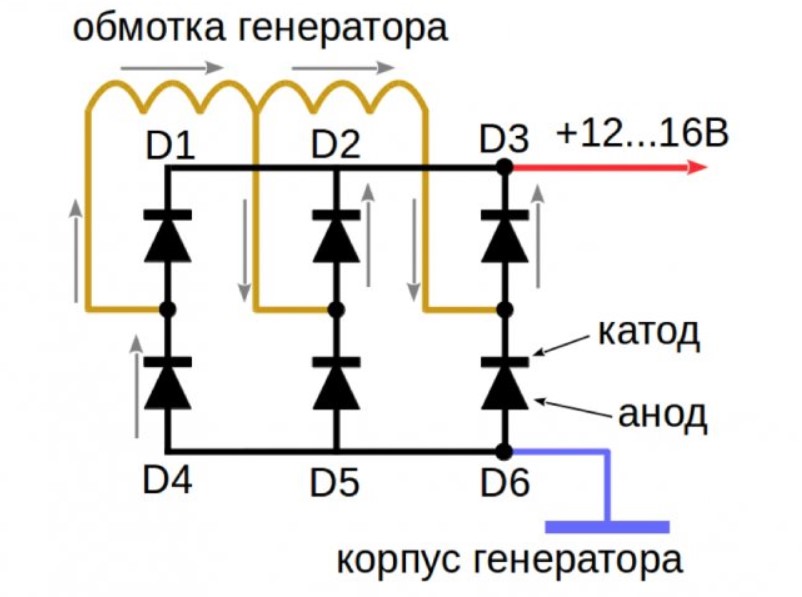

Принцип работы диодного моста
1️⃣ Генератор вырабатывает переменный ток – в его статоре возникает трехфазное напряжение.
2️⃣ Диоды пропускают только положительную часть сигнала – каждая из фаз подключена к двум диодам: один пропускает положительный полупериод, второй – отрицательный.
3️⃣ Формируется пульсирующий постоянный ток – после прохождения через диоды ток уже не меняет полярность.
4️⃣ Зарядка аккумулятора и питание электросистемы – полученное напряжение используется для работы автомобиля.
Виды диодных мостов
🔹 Шестидиодный мост – стандартная схема с тремя парами диодов.
🔹 Восьмидиодный мост – дополнительно содержит два диода для защиты от перегрузок.
🔹 Мост с отдельными диодами – встречается в старых автомобилях, где диоды не объединены в единый блок.
Признаки неисправности моста
Поломка диодного моста может привести к серьезным проблемам с электросистемой автомобиля. Основные симптомы:
⚠️ Разрядка аккумулятора – если диоды пробиты, батарея может не получать заряд
⚠️ Перегрев генератора – неисправные диоды увеличивают нагрузку
⚠️ Пульсации напряжения – при пробое одного из диодов ток перестает быть стабильным
⚠️ Гаснущий или постоянно горящий индикатор аккумулятора на панели приборов
⚠️ Проблемы с запуском двигателя – при разряженной батарее стартер не сможет провернуть мотор
Если заметили один или несколько этих признаков, стоит проверить его состояние, тем более что для этого достаточно самого дешевого мультиметра.
Проверка диодного моста
Диагностику можно провести мультиметром в режиме проверки диодов.
Пошаговая инструкция проверки
1️⃣ Отключите аккумулятор – во избежание короткого замыкания.
2️⃣ Демонтируйте генератор – чтобы получить доступ к диодному мосту.

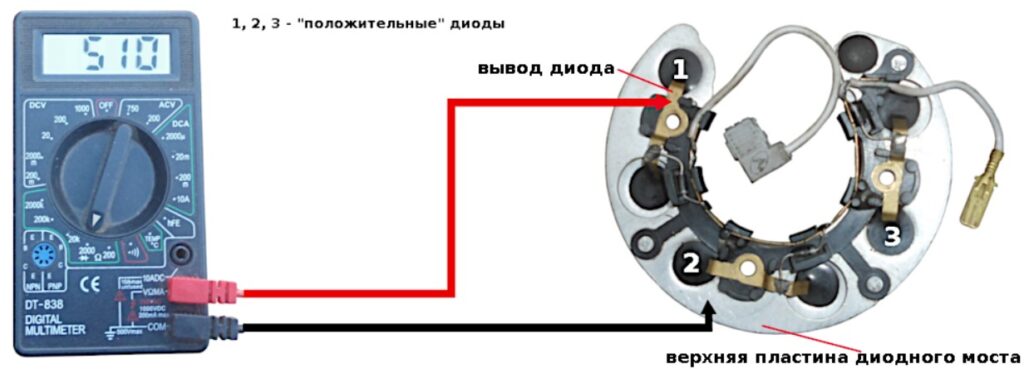

3️⃣ Настройте мультиметр – установите режим «прозвонка диодов» или измерения сопротивления (2000 Ом).
4️⃣ Проверьте каждый диод – при прикосновении щупов в одну сторону должен быть маленький ток, в другую – обрыв.
Результаты теста:
✅ Исправный диод – проводит ток только в одном направлении
❌ Пробитый диод – проводит ток в обе стороны
❌ Оборванный диод – не пропускает ток вообще
Если найдены неисправные диоды, потребуется замена моста.
Замена моста генератора авто
Когда нужна замена
🔹 Если обнаружены неисправные диоды
🔹 Если генератор не выдает нужное напряжение
🔹 При перегреве или механическом повреждении моста
Как снять и заменить диодный мост
📌 Необходимые инструменты:
🔧 Гаечные ключи
🔩 Отвертка
📟 Мультиметр
Пошаговая инструкция:
1️⃣ Отключите аккумулятор – безопасность прежде всего.
2️⃣ Снимите генератор – открутите крепления и отсоедините провода.
3️⃣ Разберите корпус генератора – обычно это несколько винтов.
4️⃣ Отсоедините диодный мост – аккуратно выкрутите его крепления.
5️⃣ Установите новый мост – убедитесь, что он совместим с Вашей моделью генератора.
6️⃣ Соберите генератор и установите его обратно.
⚠️ Совет: если автомобиль ВАЗ 2107, 2110, 2114, Приора, Нива, ГАЗель, Renault, Ford — уточняйте особенности крепления, так как они могут различаться.
Где купить новый диодный мост
При выборе нового моста важно учитывать:
✅ Совместимость с генератором – не все мосты подходят ко всем моделям.
✅ Производителя – лучше отдавать предпочтение проверенным брендам (Valeo, Bosch).
✅ Оригинал или аналог – оригинальные запчасти служат дольше, но аналоги дешевле.
Примерные цены
💰 Бюджетные варианты – от 500 до 1500 руб.
💰 Средний сегмент – 1500-3000 руб.
💰 Премиум-класс – 3000-6000 руб.
Мосты можно купить в автомагазинах, на разборках или в интернет-магазинах.
В общем диодный мост – важнейший элемент генератора, отвечающий за преобразование переменного тока в постоянный. При его неисправности возможны проблемы с зарядкой аккумулятора и работой всей электросистемы автомобиля. Но если есть познания в электротехнике — его вполне можно проверить и заменить своими руками.
