Индуктивные сенсорные датчики становятся ключевым элементом в создании современных пользовательских интерфейсов. Мы всё чаще взаимодействуем с сенсорными кнопками — от бытовой техники до промышленных панелей, и ожидаем от них надёжности, точности и долговечности. Однако традиционные ёмкостные технологии, несмотря на их популярность, имеют слабые места: они не всегда стабильно работают во влажной среде, с перчатками или на металлических поверхностях.
Новое поколение сенсорных решений
Индуктивные сенсоры во многом напоминают ёмкостные, но дают куда больше свободы инженерам. Они прекрасно функционируют на металлических поверхностях и могут точно фиксировать силу нажатия. Их не пугает влага — интерфейс работает даже под водой. Это делает их идеальными для эксплуатации в условиях, где обычные сенсорные панели бессильны.

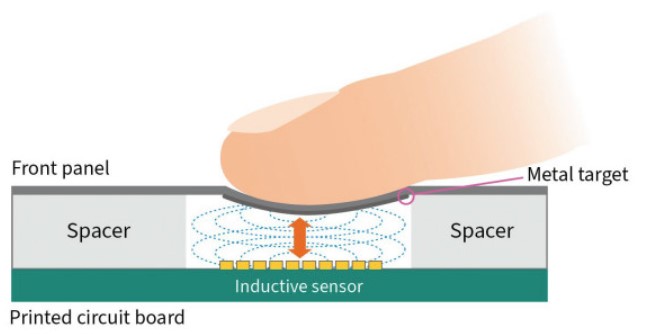

Такие датчики монтируются прямо на печатную плату и «чувствуют» отклонение металлической пластины при нажатии. Это позволяет размещать кнопки под цельной металлической панелью, не нарушая внешний вид устройства. Получается минималистичный, прочный и легко очищаемый интерфейс без вырезов и движущихся частей.
Как работает индуктивный сенсор
Основой служит простая, но умная схема. На плате размещена катушка — дорожка в виде спирали. Над ней — тонкая металлическая мембрана. Когда сенсор возбуждает катушку, вокруг неё формируется магнитное поле. Металл поблизости вызывает появление вихревых токов, которые в ответ уменьшают индуктивность катушки. Чем ближе мембрана, тем сильнее эффект. Это изменение и фиксирует микроконтроллер.

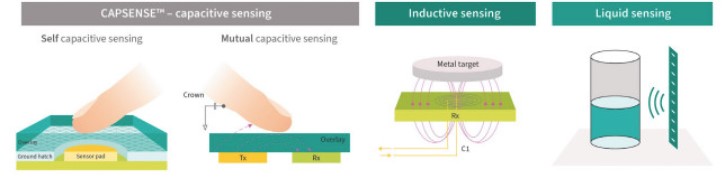

Этот чип анализирует даже небольшие изменения в индуктивности и точно распознаёт прикосновение. Более того, он может обрабатывать сигналы как от индуктивных, так и от ёмкостных датчиков одновременно, мгновенно реагируя на события.
Преимущества технологии Flyback

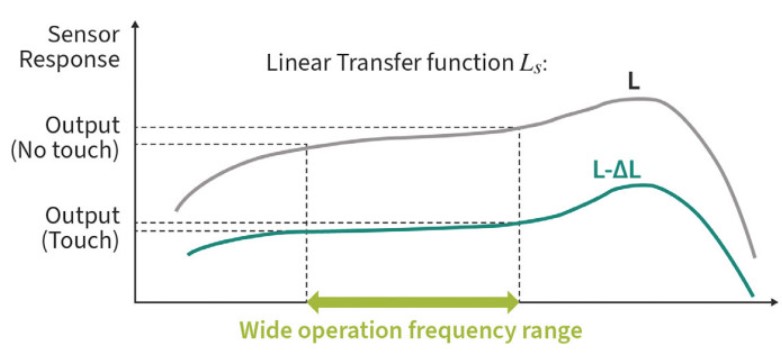

В отличие от классических LC-контуров (где колебательный контур настраивается на резонансную частоту), технология Infineon использует так называемый метод обратного хода (Flyback). Это решение решает целый ряд проблем:
- Никаких резонансных частот — нет необходимости подстраиваться под «идеальное» значение частоты.
- Устойчивость к помехам — можно гибко изменять рабочую частоту прямо во время работы.
- Меньше зависимости от допусков компонентов — упрощается производство и удешевляется система.
- Более стабильная работа при температурных колебаниях — особенно важно в автомобилях, на производстве и в медицинских приборах.
Надёжность даже в сложных условиях
Индуктивная технология Flyback обеспечивает превосходное соотношение сигнал/шум, а благодаря встроенному аналоговому фронтенду — высокую точность даже при сильных внешних ЭМ-помехах. Это особенно ценно при строгих требованиях по ЭМС, где любая нестабильность может привести к сбоям.
К тому же, микроконтроллер PSOC 4000T работает в режиме Always-on Sensing (AOS) — постоянно опрашивает датчики без участия основного процессора. Это снижает энергопотребление в 10 раз по сравнению с традиционными подходами.
Инженеры получают в руки универсальный инструмент: сенсорную систему, способную работать на металле, под водой, в условиях пыли, при сильных электромагнитных помехах — и всё это без необходимости менять дизайн или перепрошивать устройство.
Сравнение с ёмкостными сенсорами
Ёмкостные сенсоры — это проверенная временем технология, основанная на изменении электрической ёмкости при приближении пальца. Они отлично подходят для большинства потребительских устройств, особенно когда сенсор размещён под стеклом или пластиком. Однако у них есть ограничения:
| Параметр | Ёмкостной сенсор | Индуктивный сенсор (Flyback) |
|---|---|---|
| Работа под водой | Ограничена или невозможна | Надёжная, не требует герметизации |
| Работа на металле | Практически невозможна | Предназначен для работы через металл |
| Устойчивость к помехам ЭМП | Низкая без экранирования | Высокая благодаря гибкому управлению частотой |
| Износостойкость | Высокая | Очень высокая, особенно с цельной панелью |
| Точность силы нажатия | Не фиксирует силу | Измеряет силу нажатия по отклонению мембраны |
| Условия эксплуатации | Стандартные | Экстремальные, промышленные, влажные среды |
| Эстетика интерфейса | Требуется прозрачное покрытие | Возможна цельнометаллическая панель |
Как видно, индуктивные датчики — это не замена ёмкостным, а их мощное дополнение. Там, где ёмкостной сенсор уместен — он остаётся отличным выбором. Но в тяжёлых условиях, при необходимости металлической эстетики или точного измерения силы, выигрывают индуктивные.
Где применяются индуктивные датчики
1. Бытовая техника
Представьте себе панель духовки или варочной поверхности из цельного алюминия. Никаких щелей, никаких кнопок. Всё герметично и моется за секунды — сенсор работает прямо через металл.
2. Промышленная автоматика
На заводах часто высокая влажность, металлические корпуса, вибрации и пыль. Индуктивный сенсор не боится этих условий. Даже если рабочий в перчатках — нажатие будет зафиксировано точно.
3. Автомобили
Кнопки на руле или панели управления, выполненные из алюминия или стали, теперь можно делать без механики. Сенсоры надёжны при жаре, морозе и вибрации.
4. Медицинское оборудование
Нужна гигиеничность и надёжность — цельная панель без зазоров. Никаких механических контактов, легко стерилизуется.
Подведем итоги
Индуктивные сенсорные технологии заметно расширяют границы привычных сенсорных интерфейсов. В отличие от традиционных ёмкостных решений, они уверенно работают на металлических поверхностях, устойчивы к воде, помехам и температурным перепадам, что делает их особенно надёжными в промышленности, автоэлектронике и медицине. Благодаря линейному отклику и чувствительности к силе нажатия, такие датчики позволяют проектировать интерфейсы нового уровня — цельные, прочные, эстетически завершённые. Контроллеры Multi-Sense PSOC 4 при этом обеспечивают точную и быструю обработку сенсорных данных, объединяя несколько типов зондирования в одном устройстве с минимальным энергопотреблением. Всё это превращает индуктивную технологию из нишевого решения в универсальный инструмент для создания современных HMI-интерфейсов.
