Принципиальные электрические схемы сверлильных станков – большой сборник из 40 схем станков производства СССР и России. Справочник предназначен для ремонта и обслуживания электрической части оборудования.

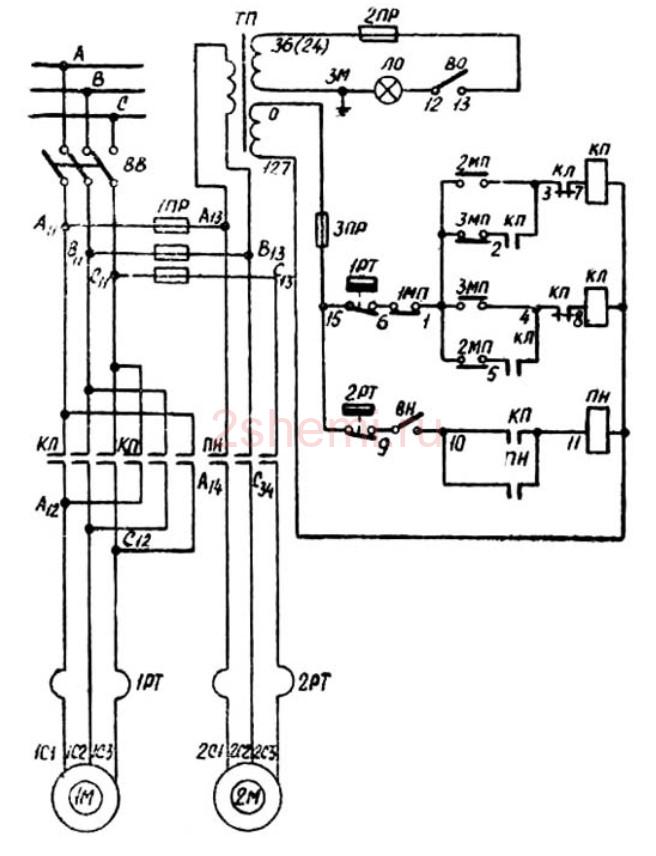

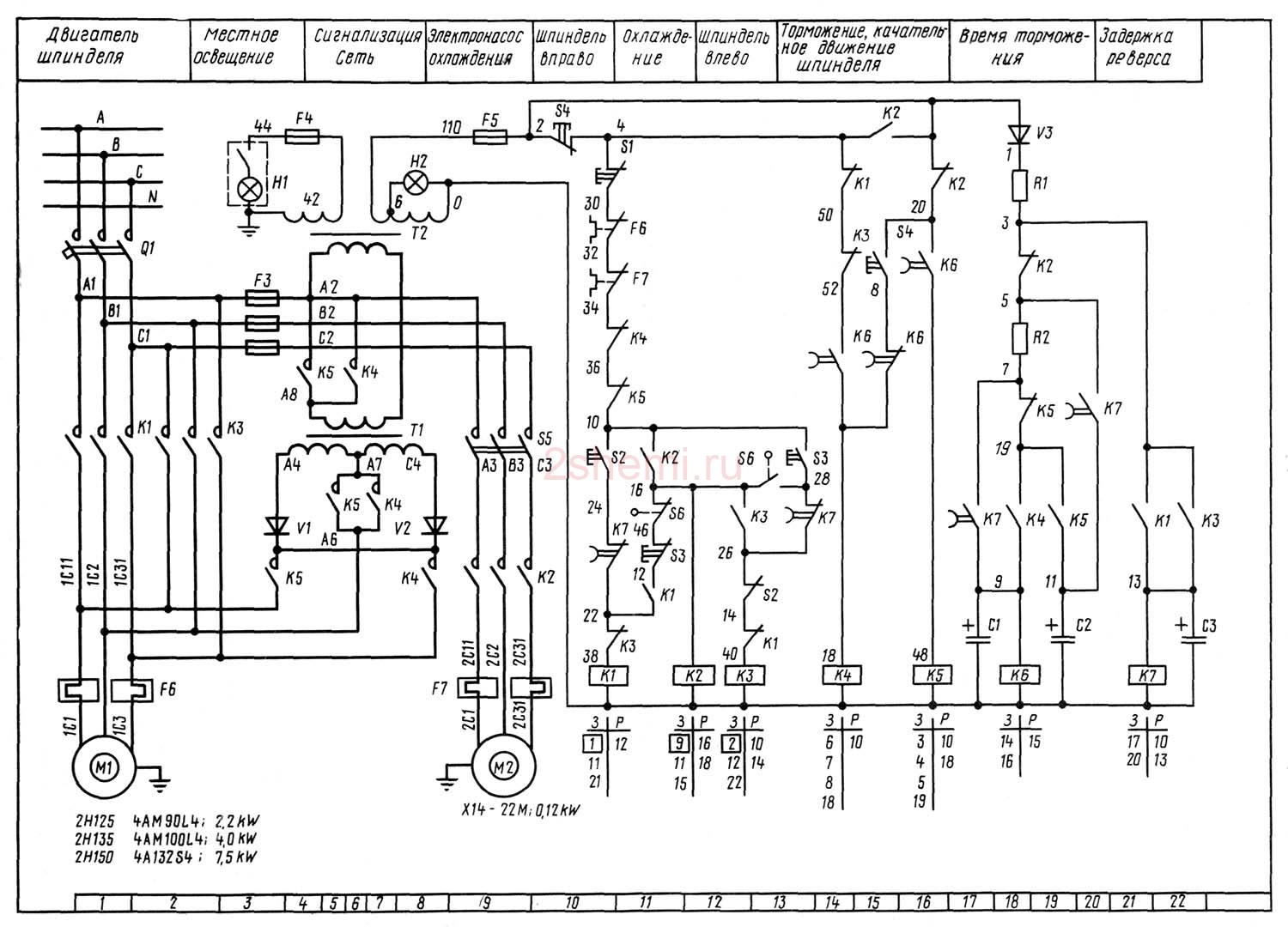

Схема станка 2н135 (2Н125)
Сверлильный станок 2Н135 оснащён электрической схемой, обеспечивающей управление основными функциями: пуск, остановку, реверс вращения шпинделя, управление подачей и освещением. Ниже приведено описание основных элементов и их взаимодействия в работе.
Источники питания
- Силовая цепь: используется для питания электродвигателей станка.
Напряжение 3-х фазной сети — 380 В, частота 50 Гц. - Цепь управления: питание от пониженного напряжения через трансформатор (110 В или 24 В, в зависимости от конструкции).
- Цепь освещения: отдельный трансформатор пониженного напряжения на 36 В.
Основные элементы схемы
- Электродвигатель шпинделя (М1): обеспечивает вращение шпинделя для выполнения сверлильных операций. Управляется через магнитный пускатель КМ1.
- Электродвигатель подачи (М2): отвечает за автоматическое перемещение рабочего стола.
- Контакторы и реле:
- КМ1: пусковой контактор для электродвигателя шпинделя.
- КМ2: контактор для реверса вращения шпинделя.
- КМ3: контактор подачи.
- КМ4: контактор включения освещения.
- Реле тепловой защиты (РТ): предотвращает перегрев электродвигателей при перегрузках.
- Кнопки управления:
- «Пуск» (S1): запускает шпиндель.
- «Стоп» (S2): останавливает шпиндель и подачу.
- «Реверс» (S3): изменяет направление вращения шпинделя.
- «Пуск подачи» (S4): включает электродвигатель подачи.
- Концевые выключатели: ограничивают движение подач и предотвращают столкновения.
Работа электрической схемы
1. Запуск и остановка шпинделя
- При нажатии кнопки «Пуск» (S1), срабатывает катушка контактора КМ1. Это приводит к замыканию силовых контактов, подключая электродвигатель М1 к сети.
- Для остановки шпинделя используется кнопка «Стоп» (S2), которая размыкает цепь катушки КМ1 и отключает электродвигатель.
2. Реверс шпинделя
Реверс вращения осуществляется с помощью контактора КМ2.
- Нажатие кнопки «Реверс» (S3) переключает направление тока в обмотках электродвигателя М1, что изменяет направление его вращения.
- Между КМ1 и КМ2 предусмотрена блокировка для предотвращения одновременного включения прямого и обратного хода.
3. Управление подачей
- Кнопка «Пуск подачи» (S4) активирует катушку контактора КМ3, что приводит к запуску электродвигателя подачи (М2).
- Концевые выключатели, установленные на крайних точках хода стола, автоматически размыкают цепь катушки КМ3, предотвращая превышение рабочего диапазона.
4. Освещение
- Цепь освещения включается через контактор КМ4, управляемый кнопкой на панели управления.
- Напряжение освещения (36 В) подаётся через понижающий трансформатор.
Система защиты
- Тепловое реле (РТ): при перегреве или перегрузке размыкает цепь питания электродвигателей. После устранения проблемы реле необходимо вручную сбросить.
- Фазовая защита: предотвращает запуск двигателя при обрыве одной из фаз.
Пример рабочего цикла
- Подготовка к работе: включается вводной выключатель, проверяется освещение.
- Пуск шпинделя: нажатием кнопки «Пуск» (S1) активируется вращение шпинделя.
- Включение подачи: кнопка «Пуск подачи» (S4) запускает перемещение стола.
- Реверс шпинделя: при необходимости изменяется направление вращения кнопкой «Реверс» (S3).
- Остановка: нажатием кнопки «Стоп» (S2) отключаются все двигатели.

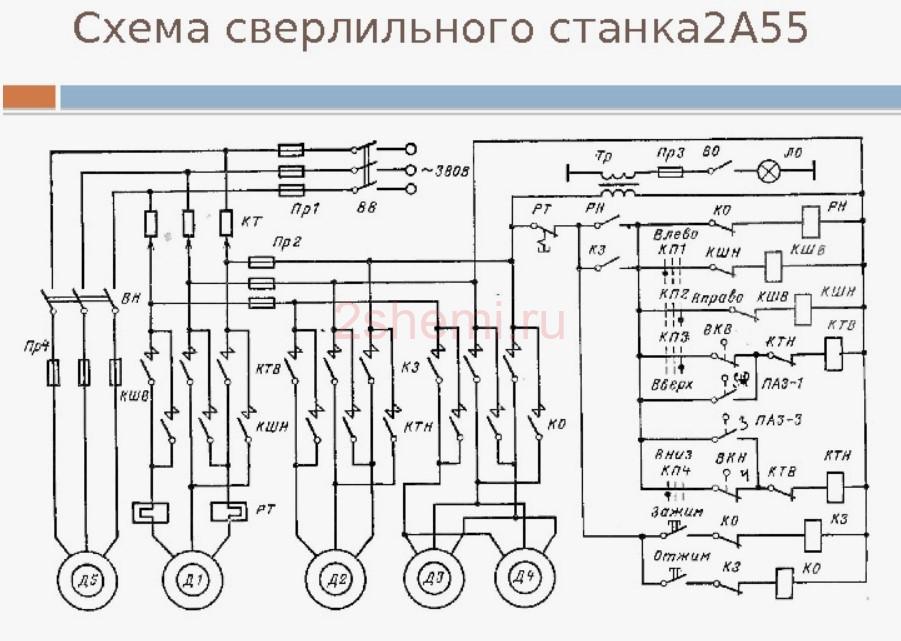

Схема сверлильного станка 2а55

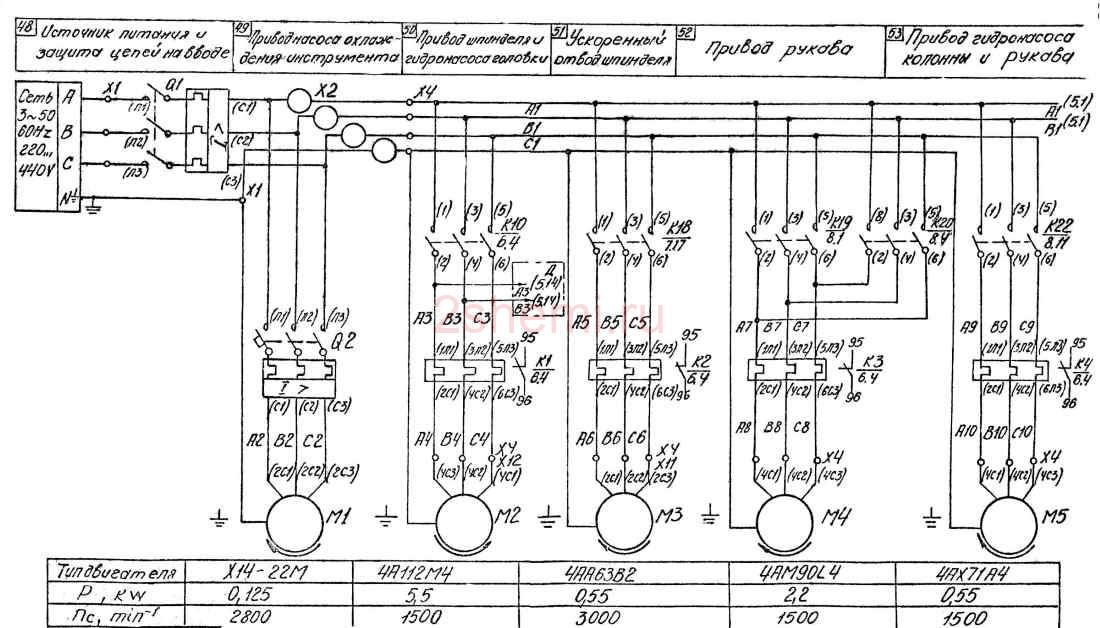

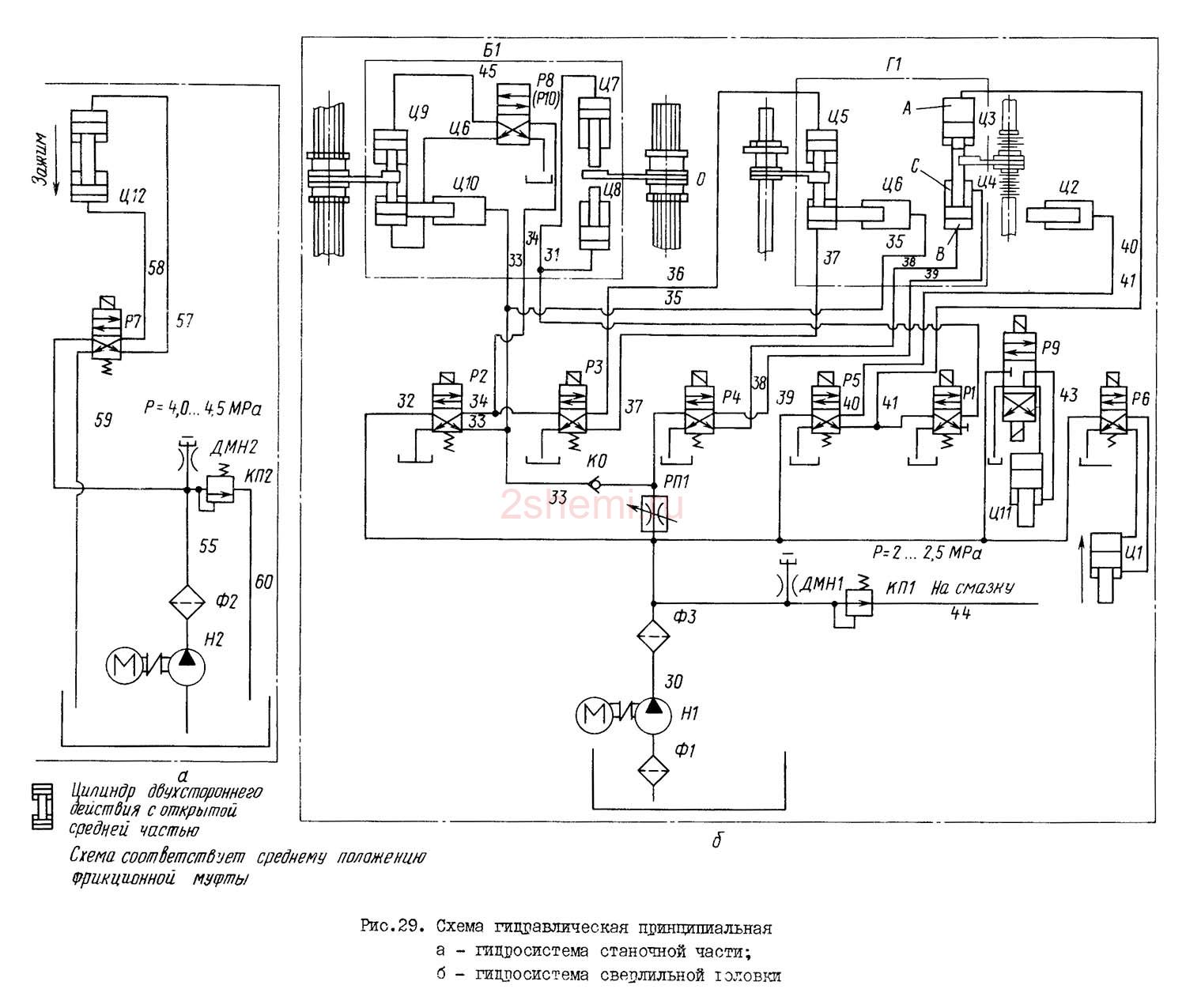

Схема сверлильного станка 2а554

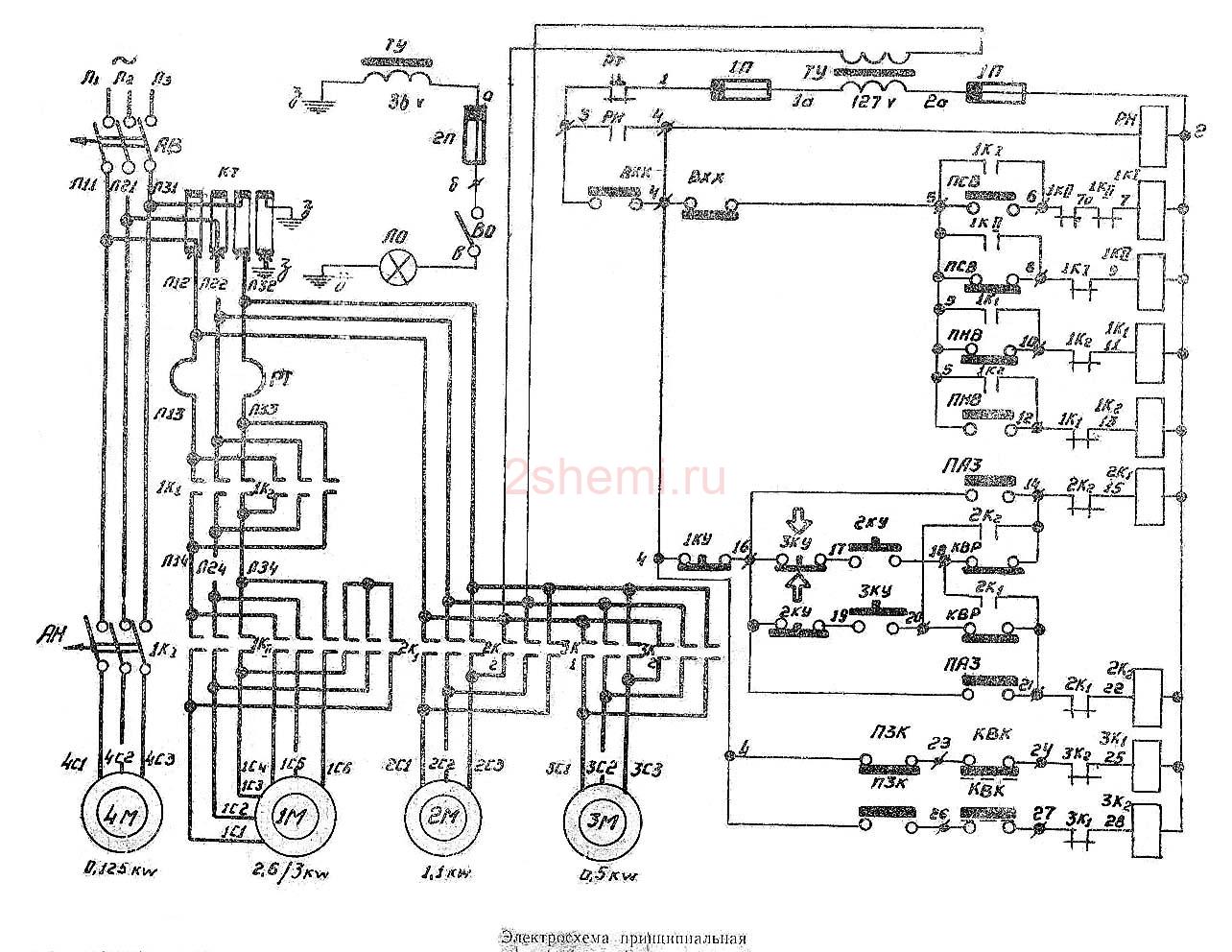

Схема сверлильного станка 2А53

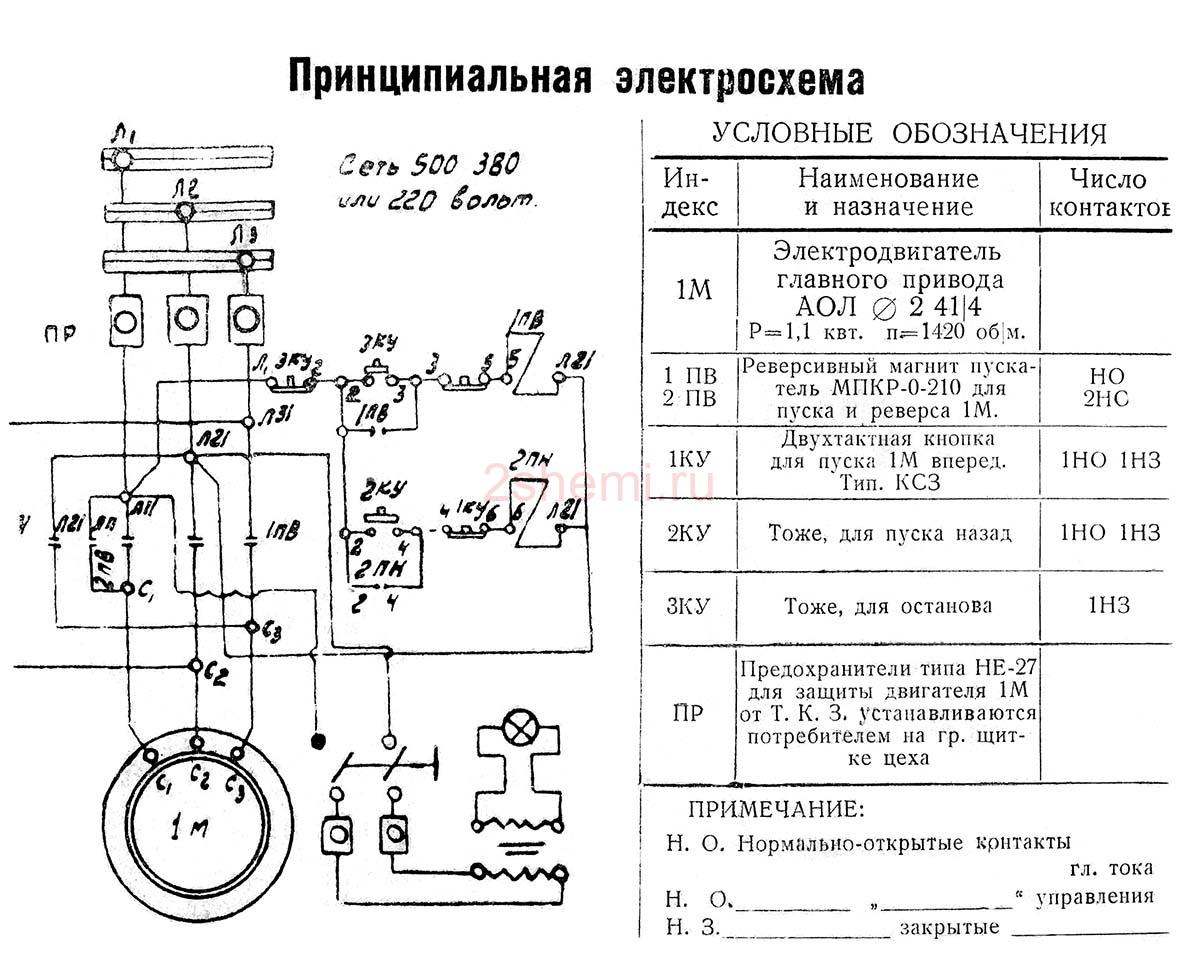

Схема сверлильного станка 2А592

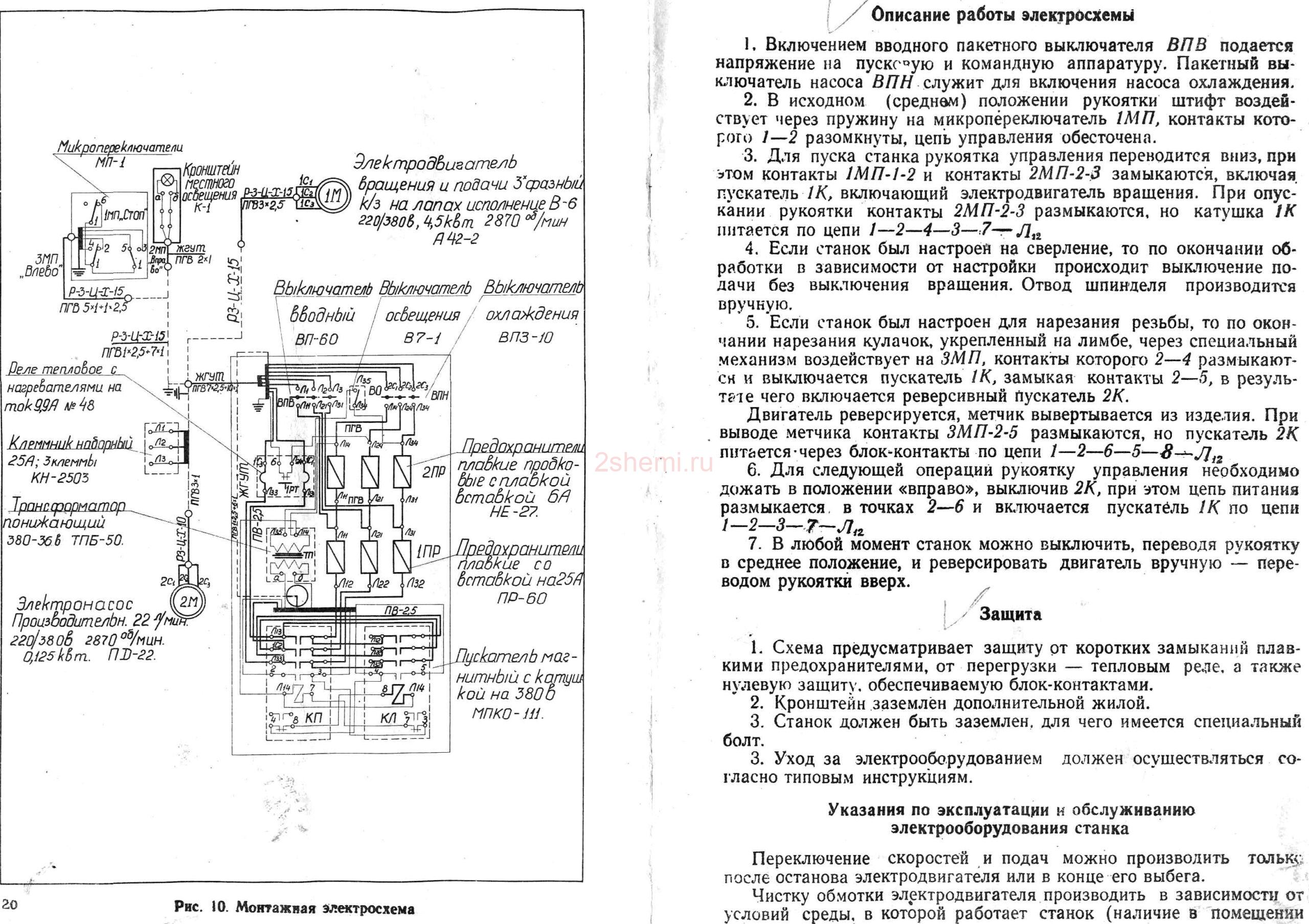

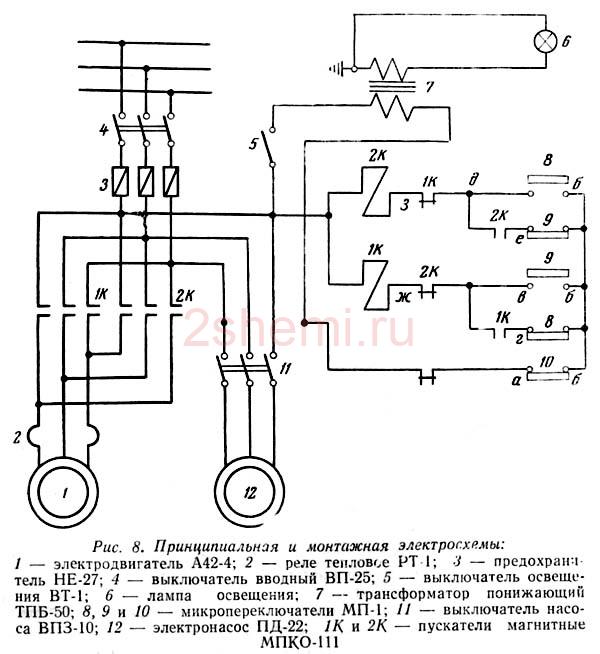

Схема сверлильного станка 2А125
Схема сверлильного станка 2А135

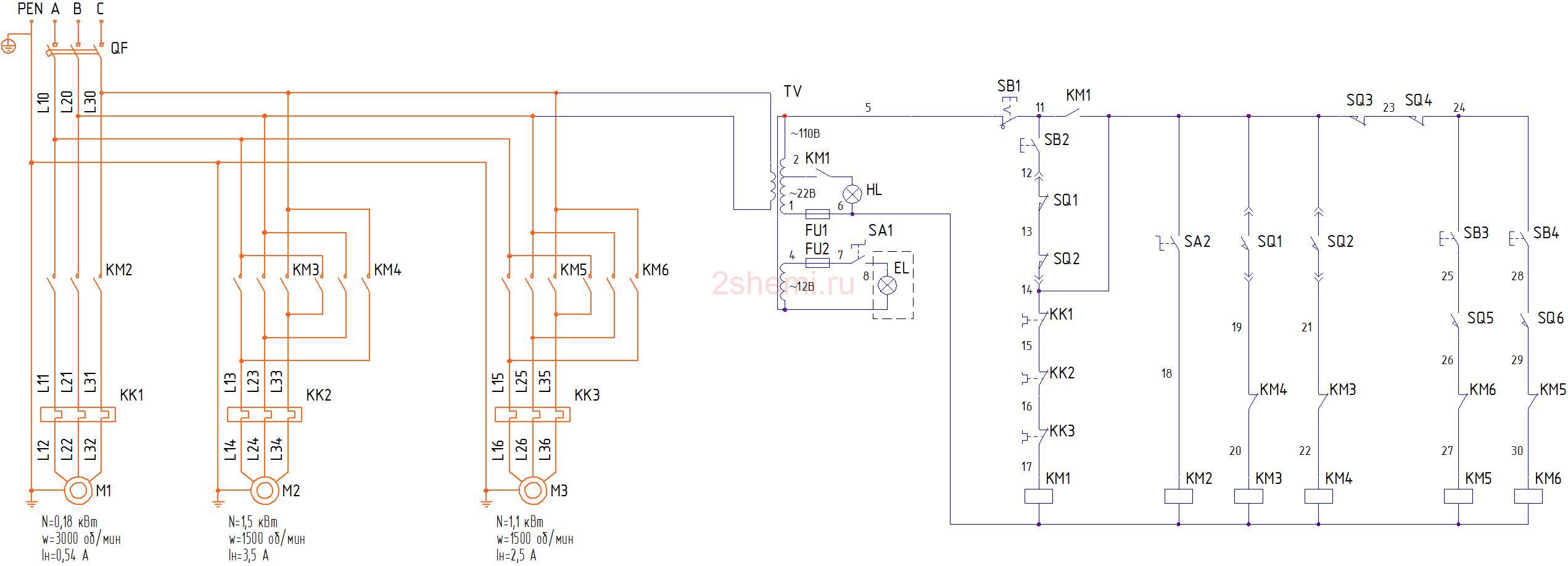

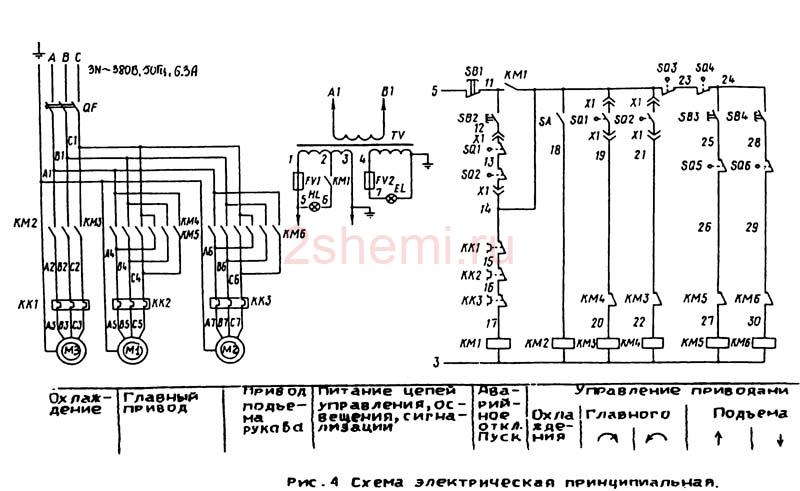

Схема сверлильного станка 2К522

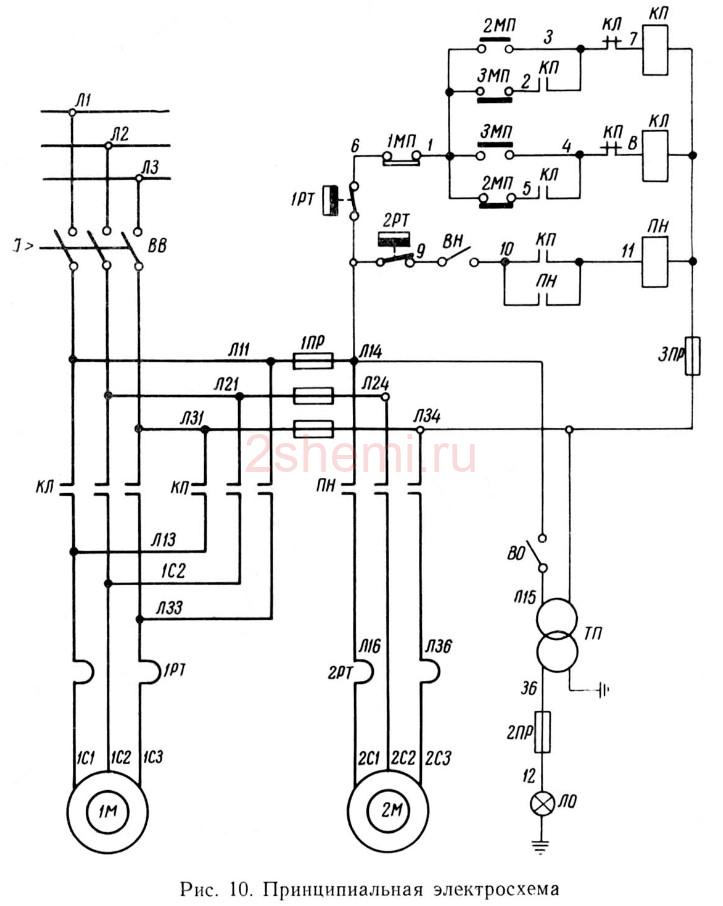

Схема сверлильного станка 2А150

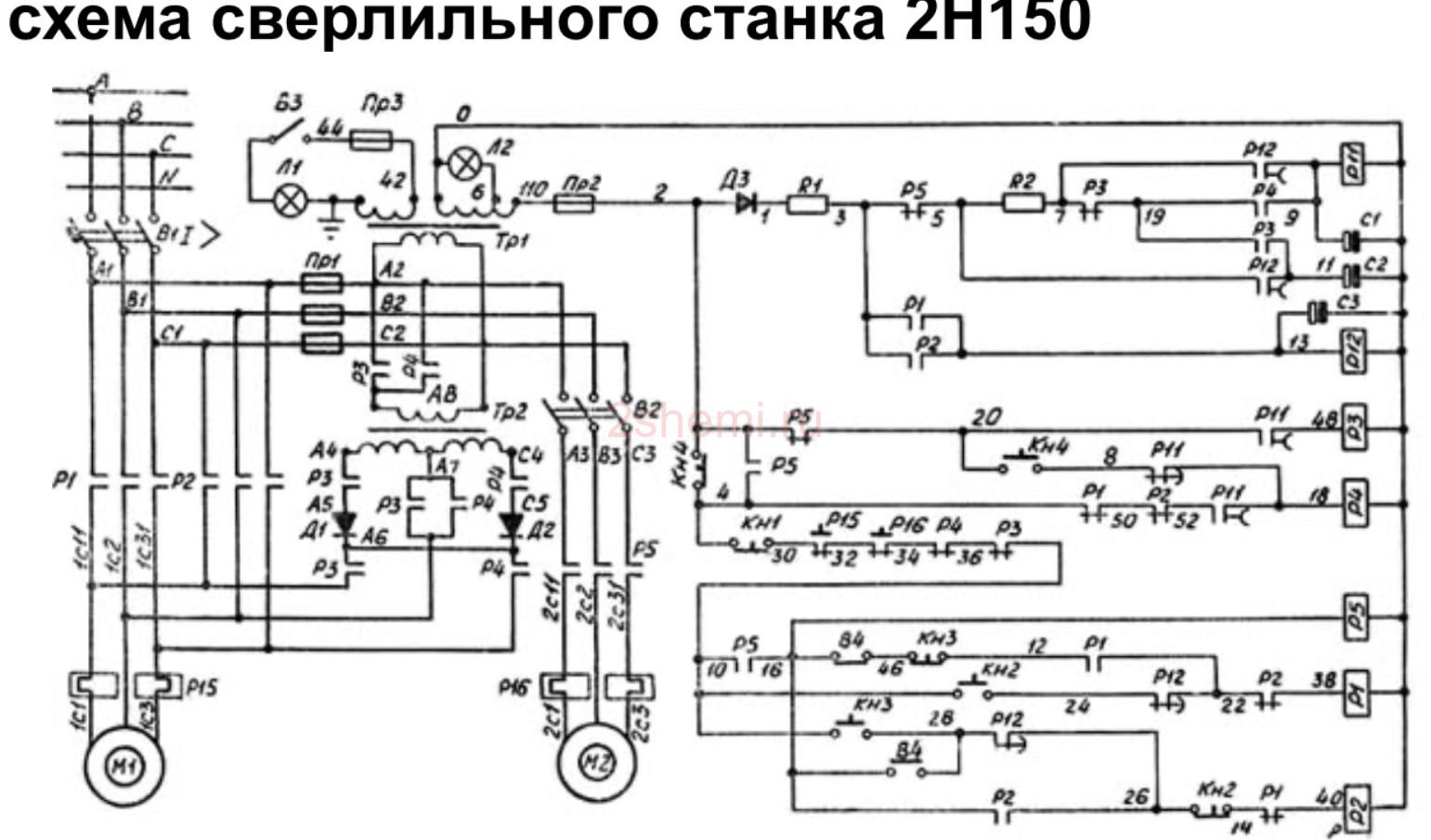

Схема сверлильного станка 2Н150

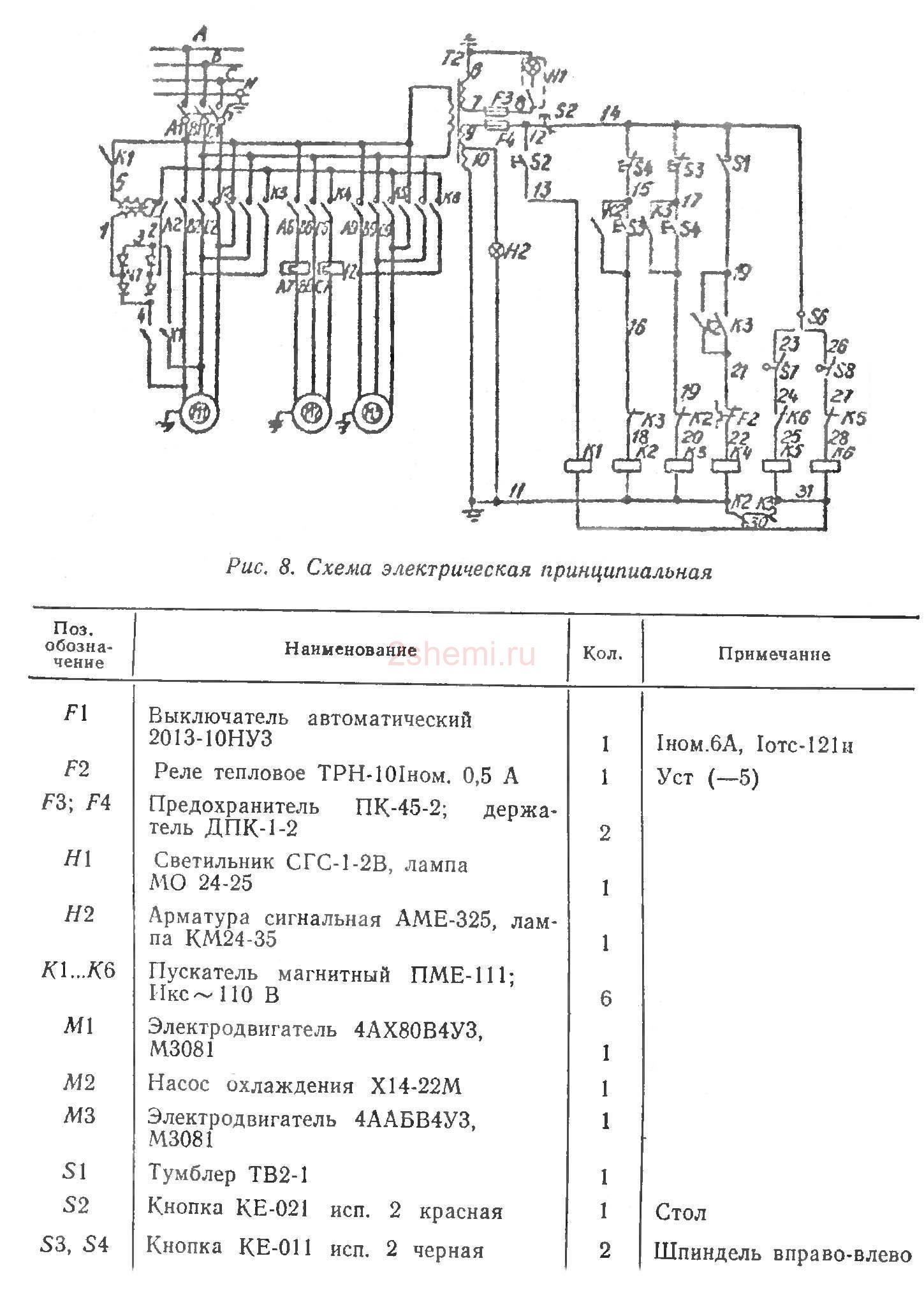

Схема сверлильного станка 2Н118

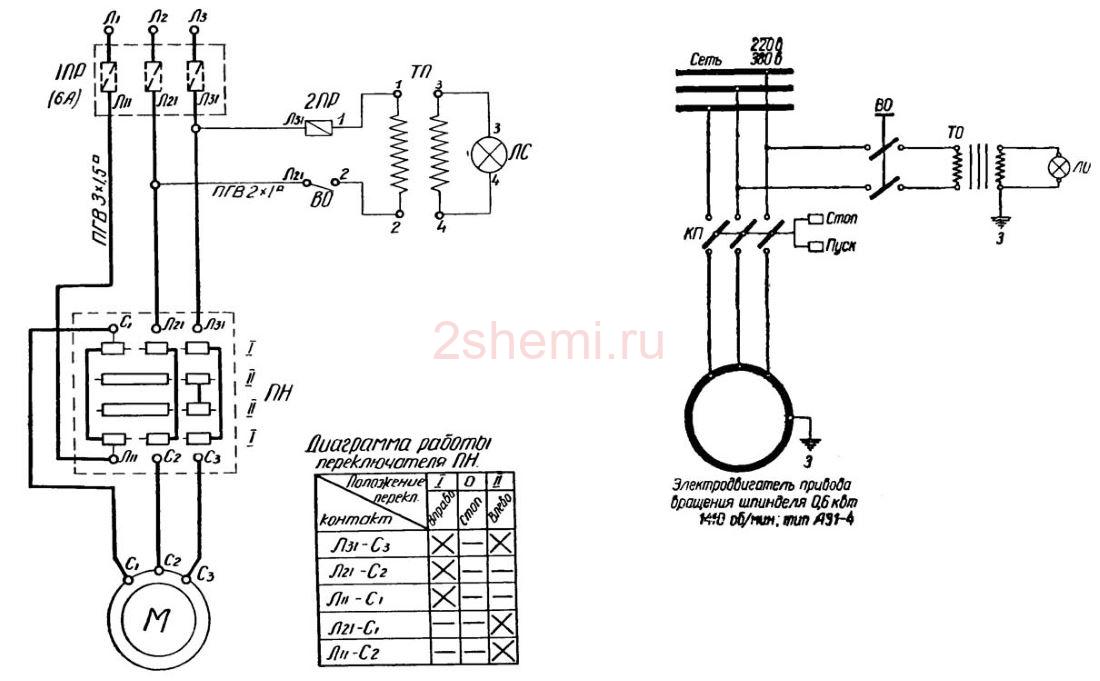

Схема сверлильного станка 12Н

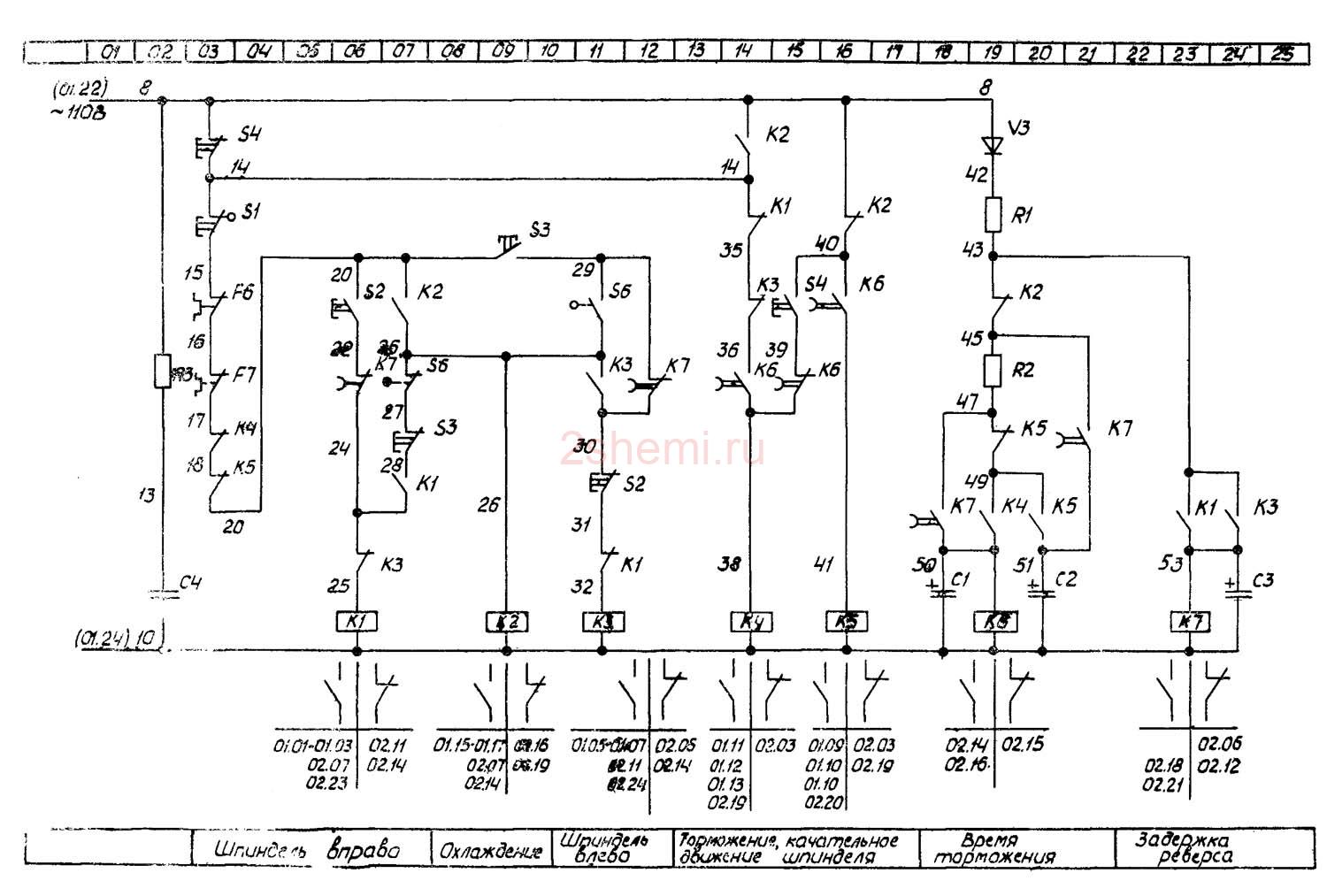

Схема сверлильного станка 2С132

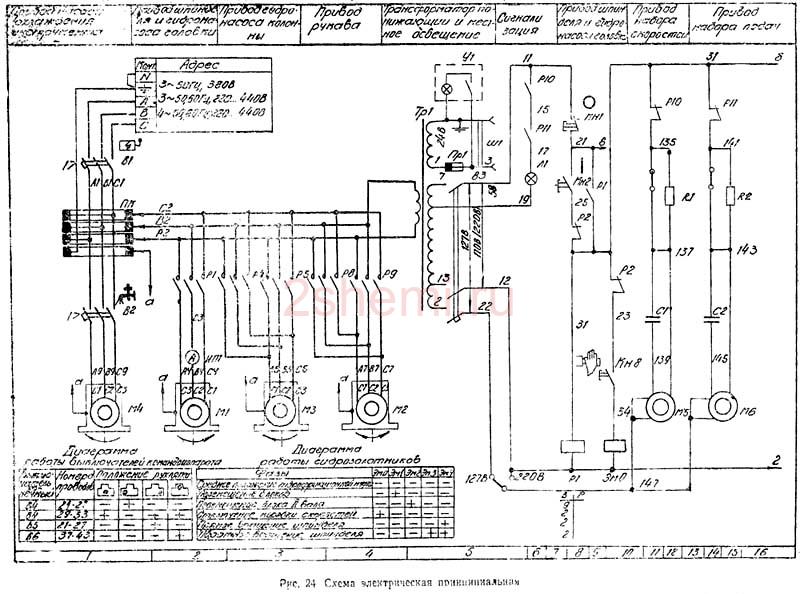

Схема сверлильного станка 2М55

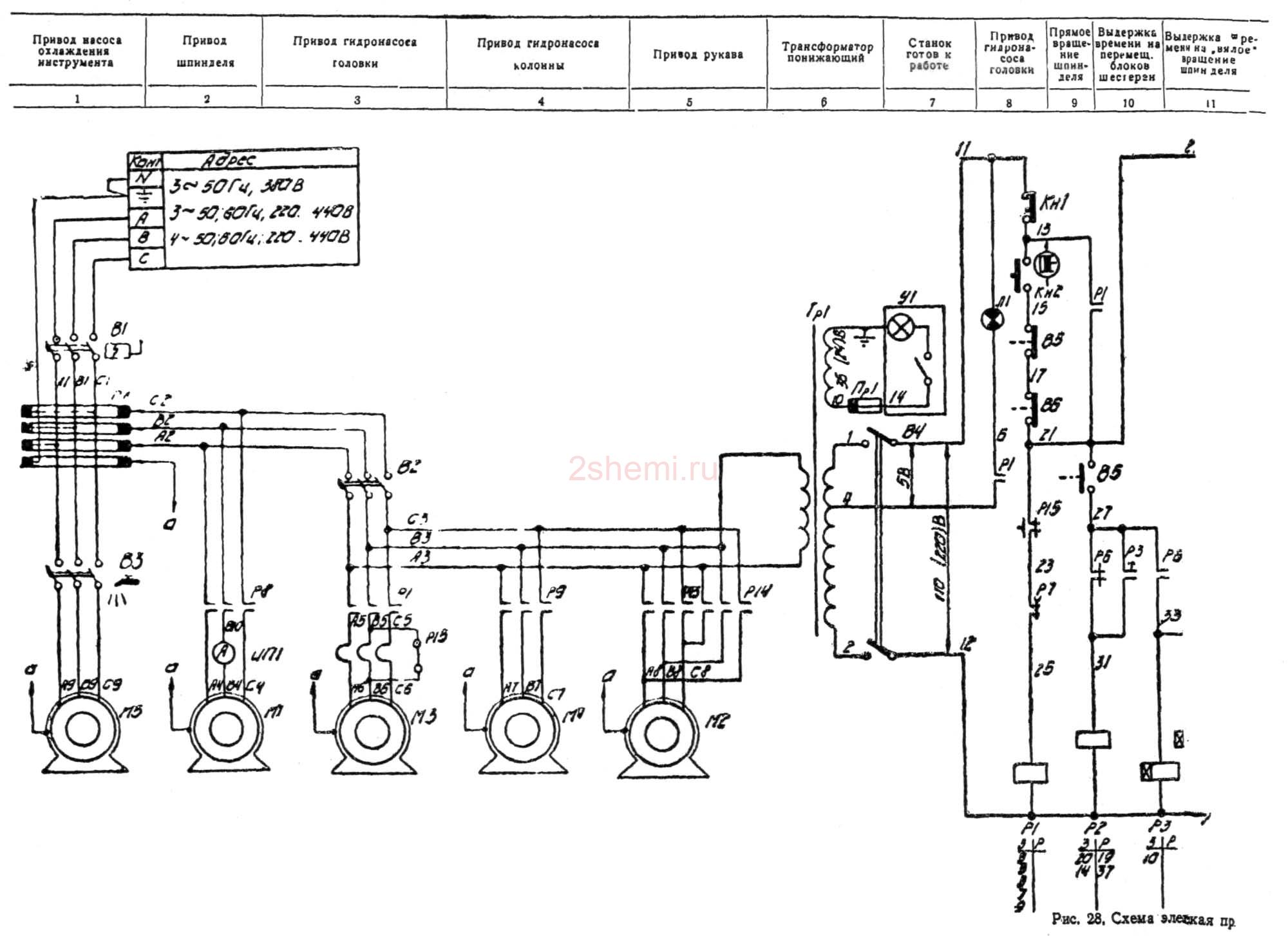

Схема сверлильного станка 2М57

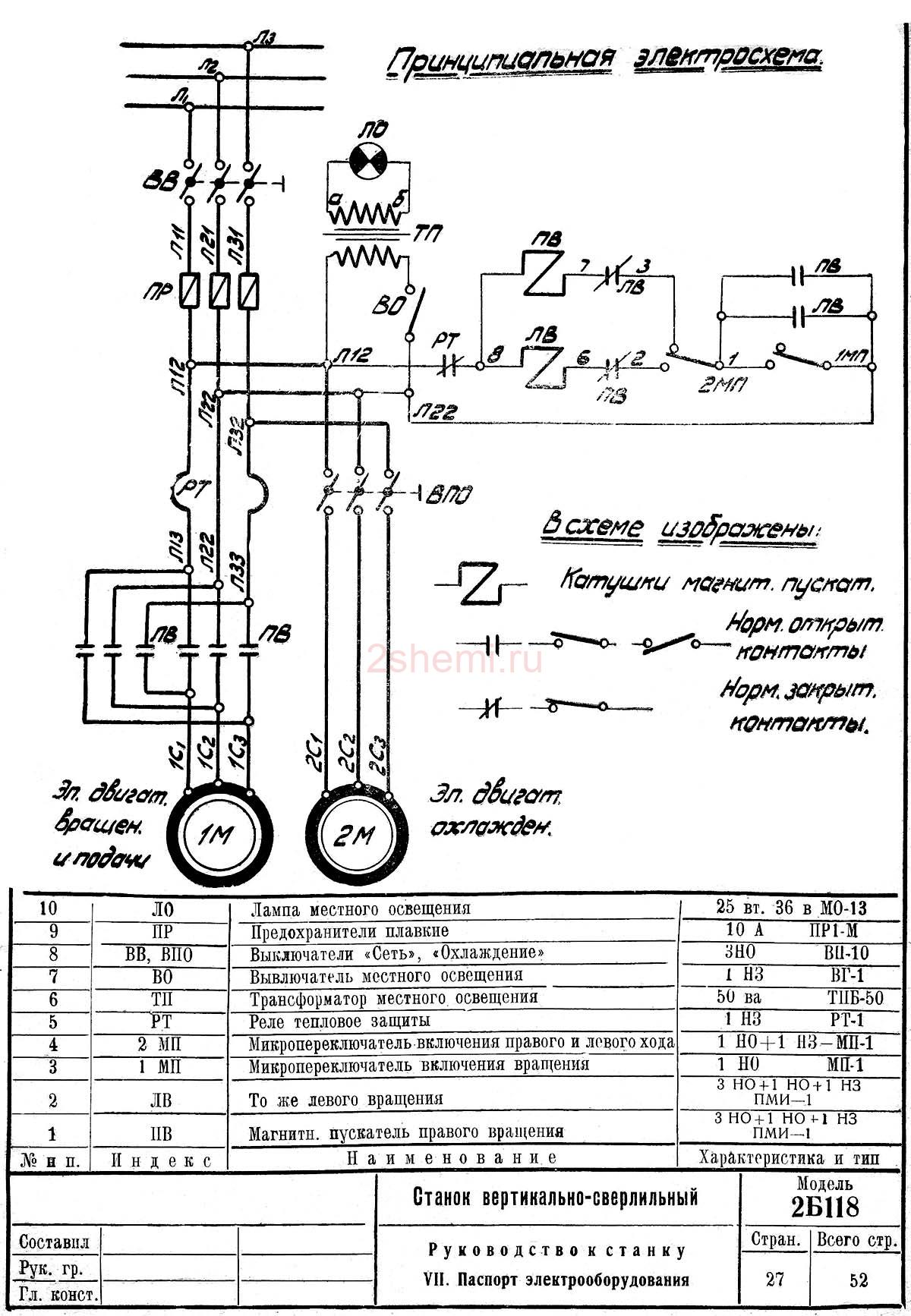

Схема сверлильного станка 2Б118

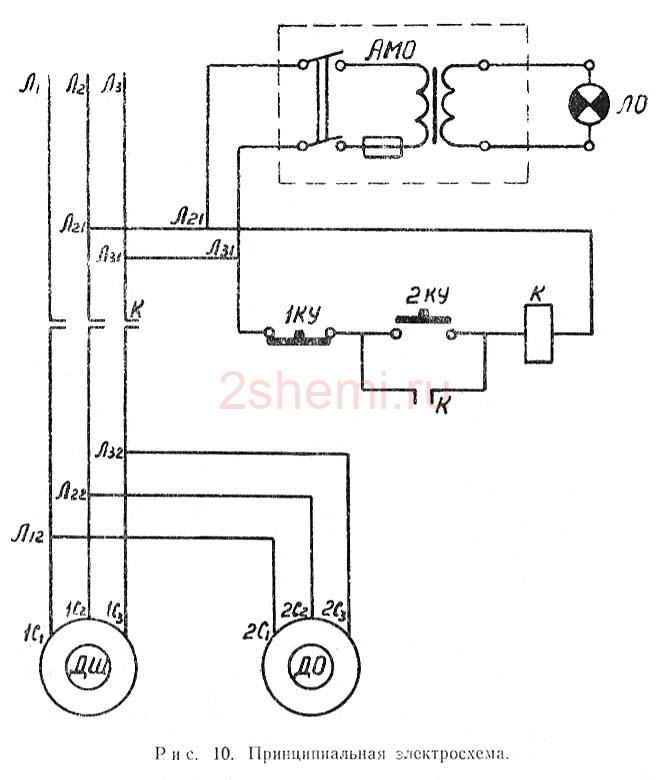

Схема сверлильного станка 2Б125

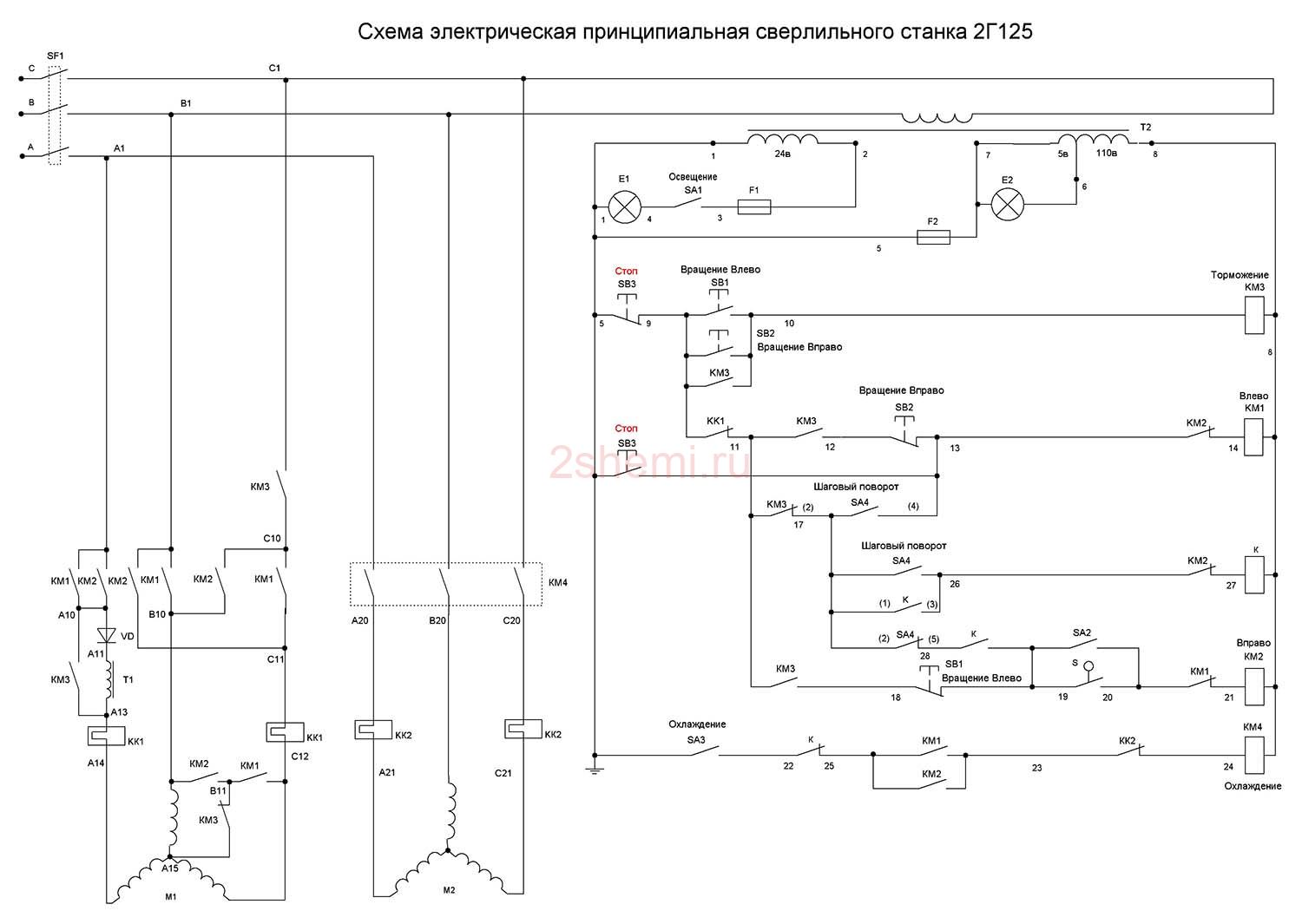

Схема сверлильного станка 2Г125

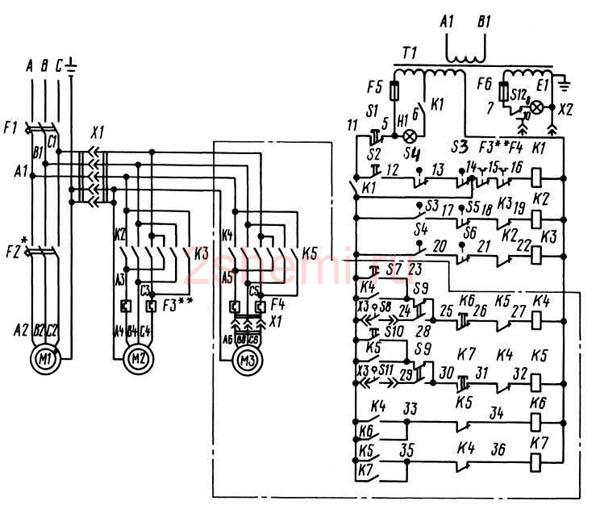

Схема сверлильного станка 2К52

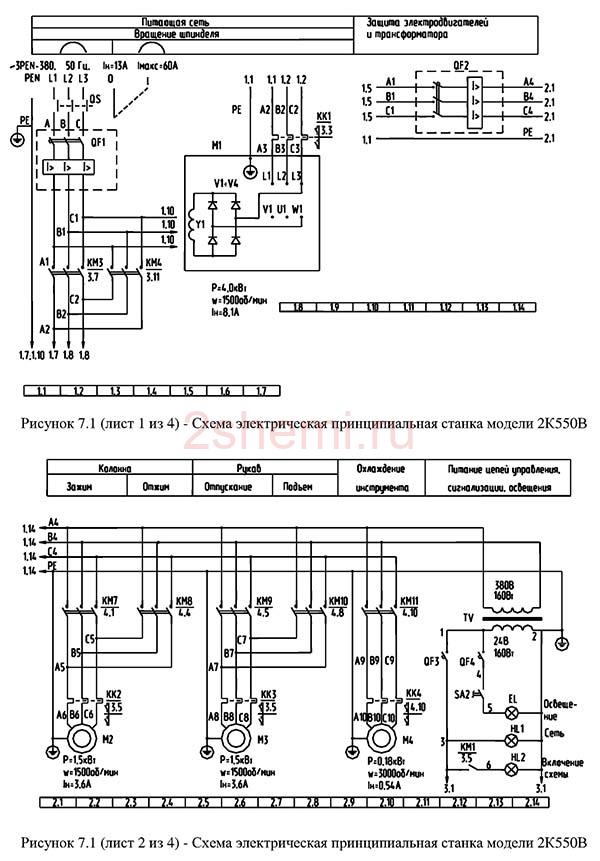

Схема сверлильного станка 2К550

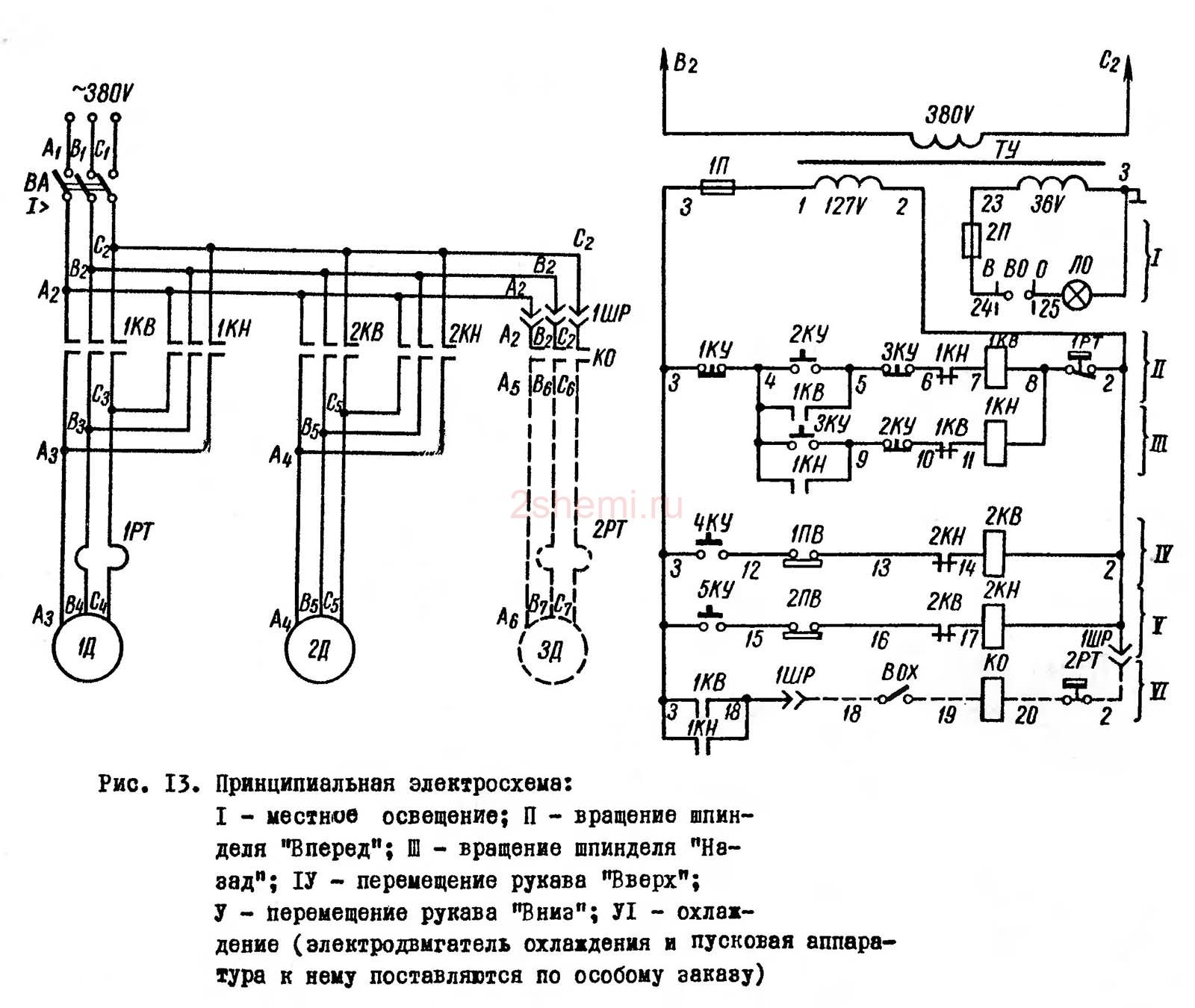

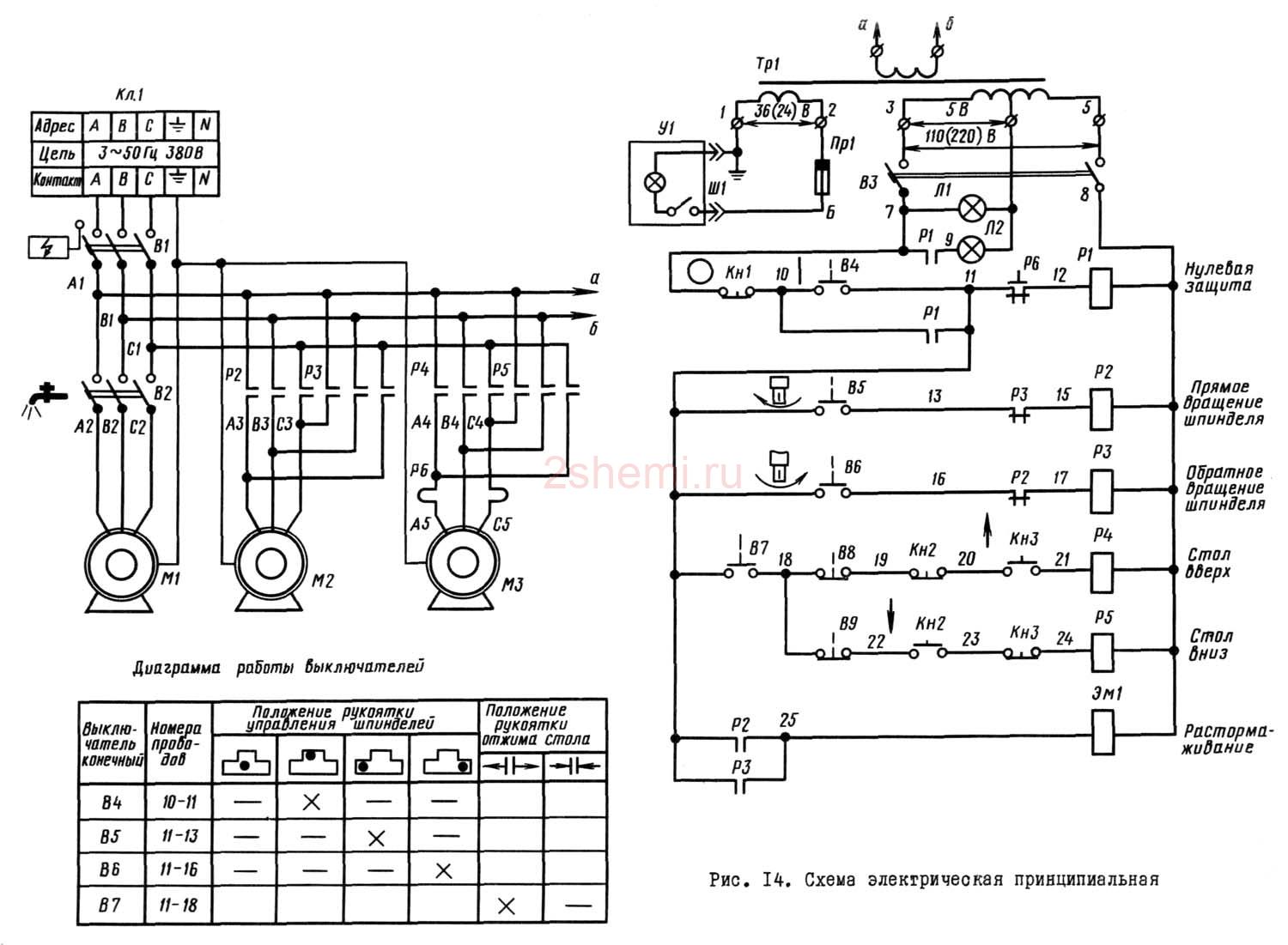

Схема сверлильного станка 2Л53

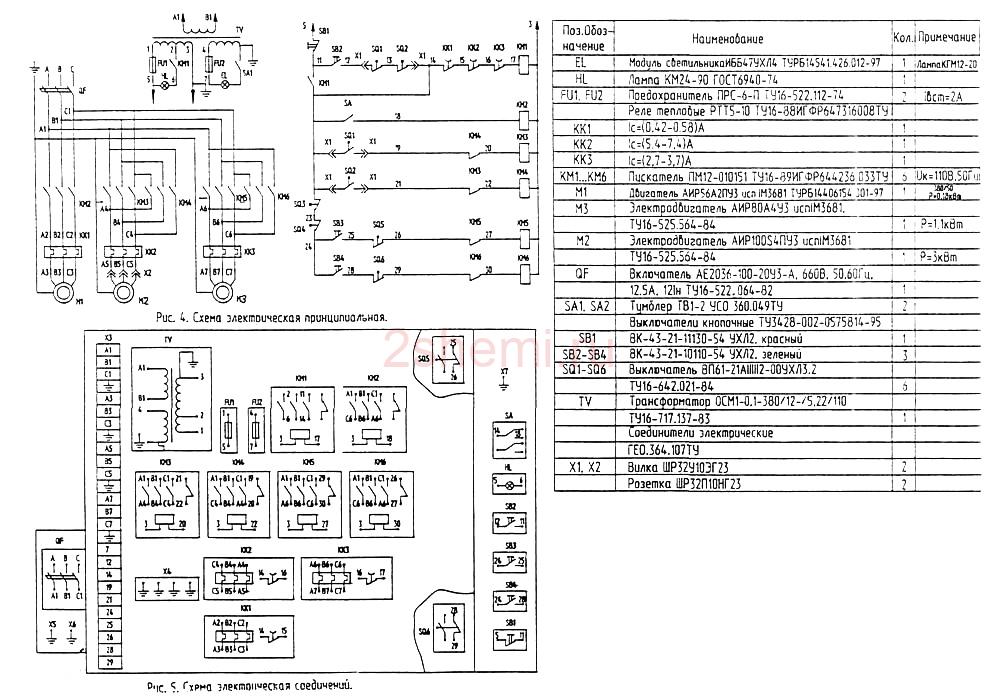

Схема сверлильного станка ГС545

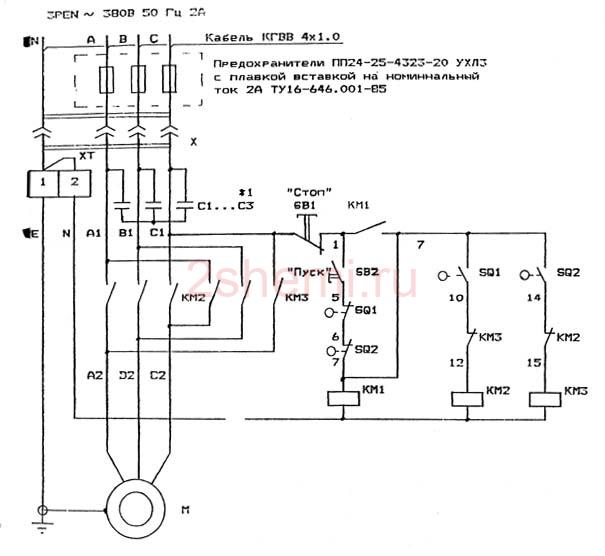

Схема сверлильного станка ГС520
Схемы других сверлильных станков

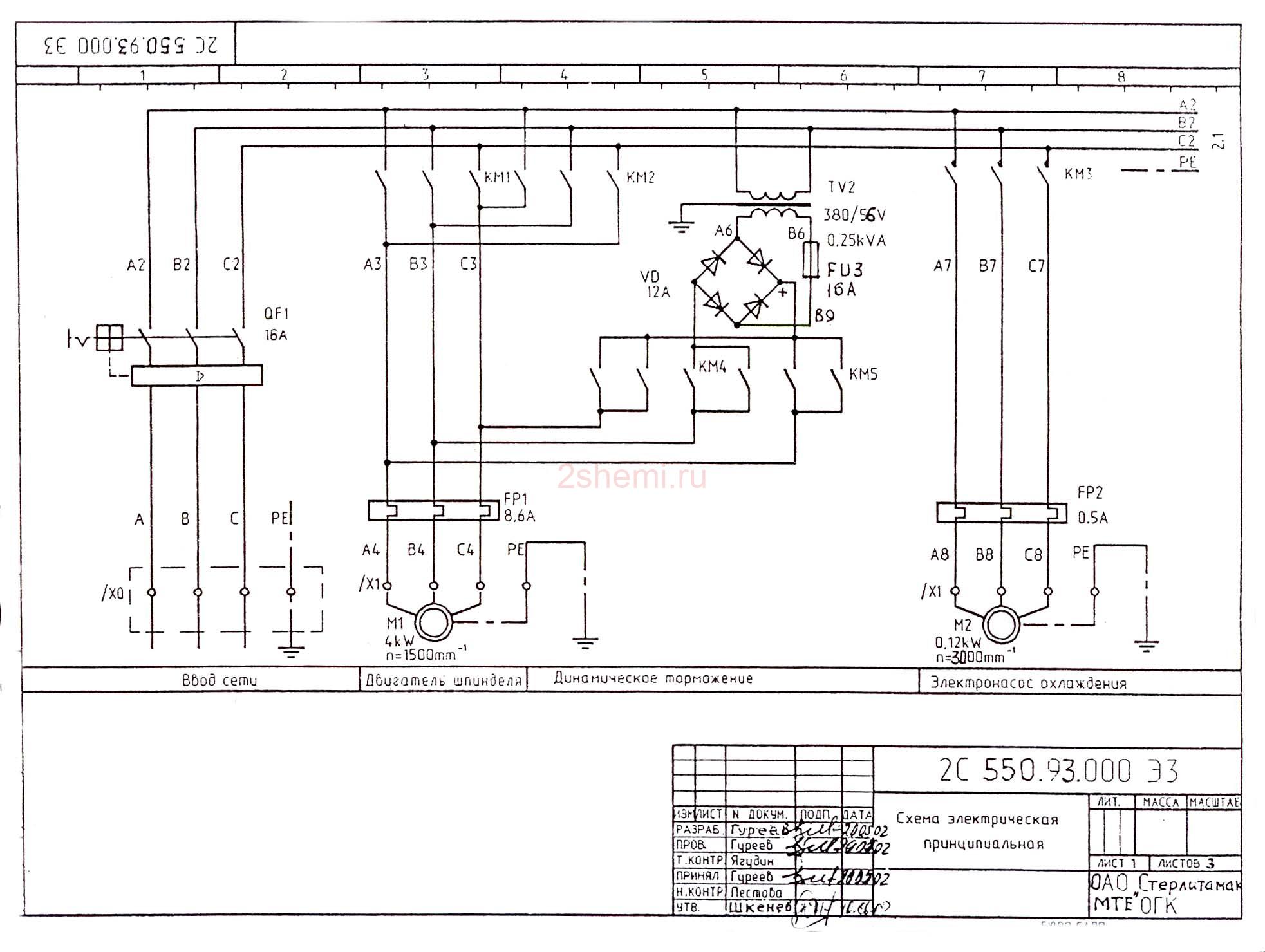

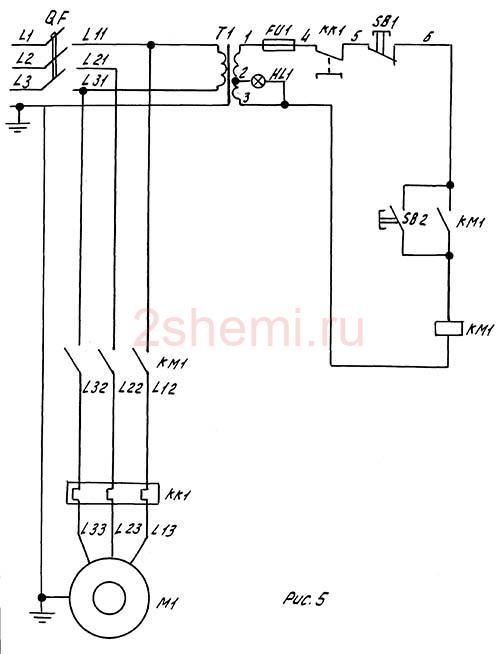

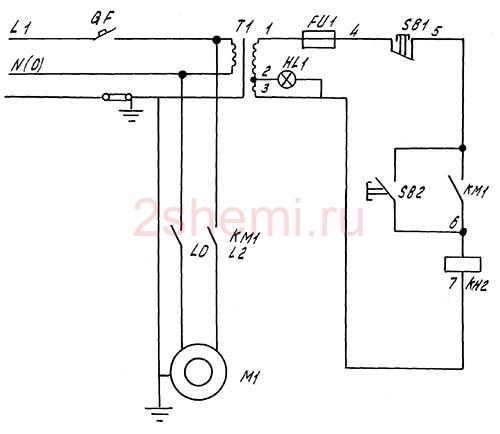

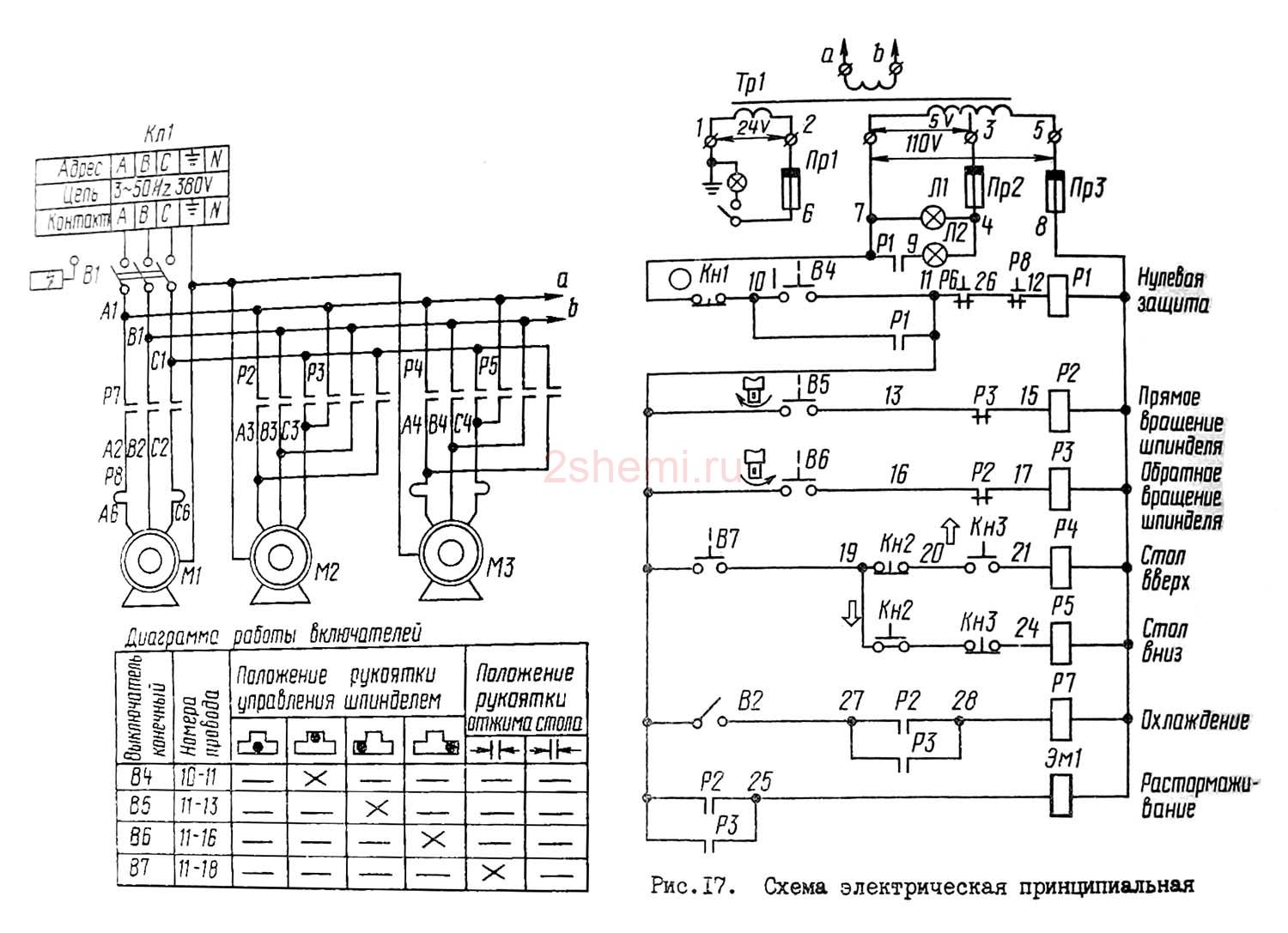

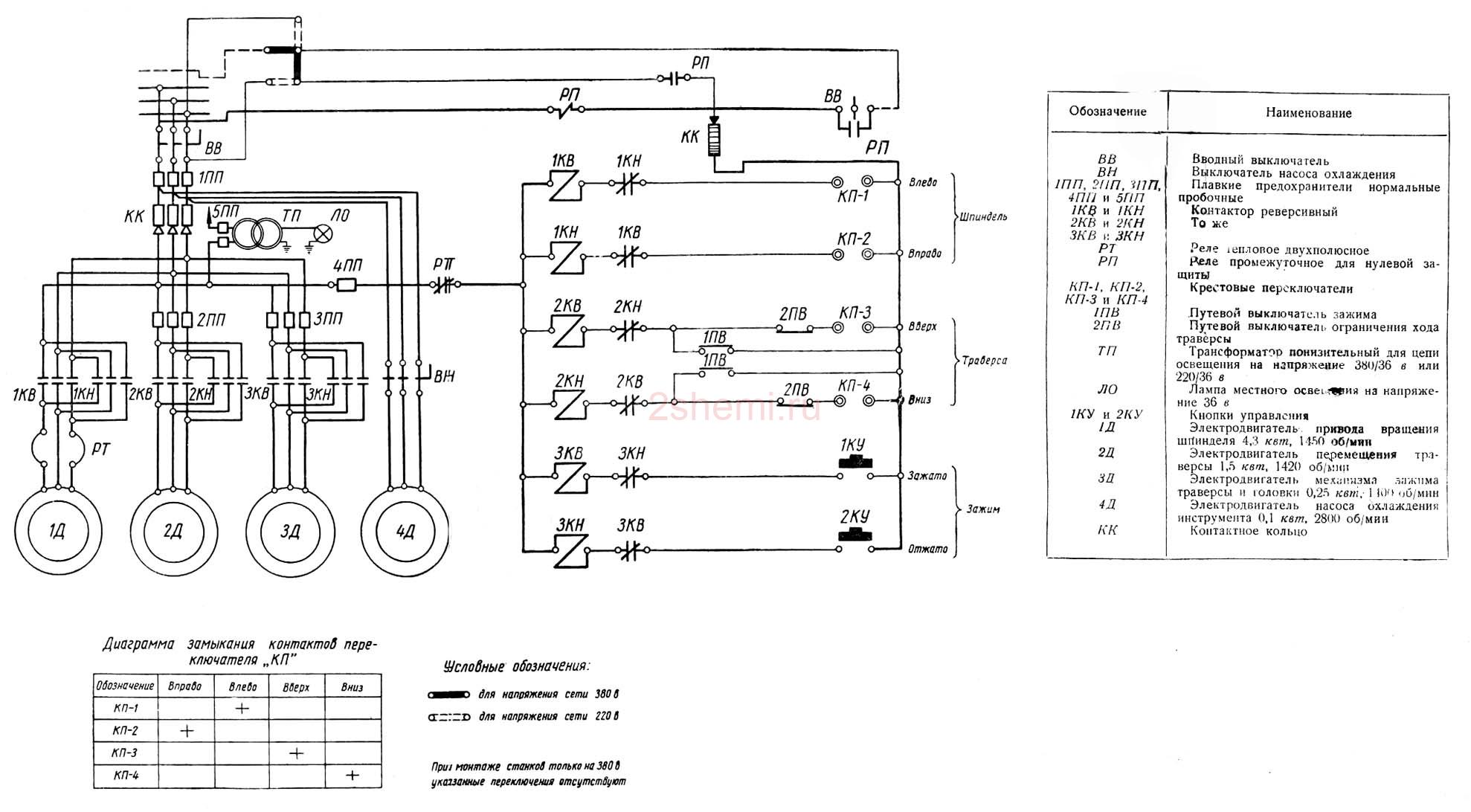

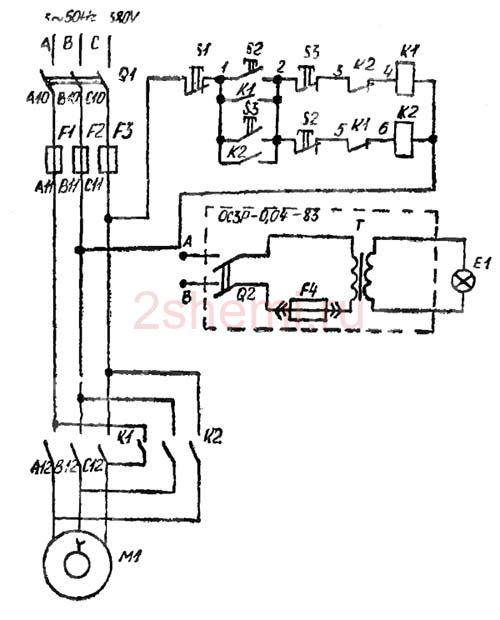

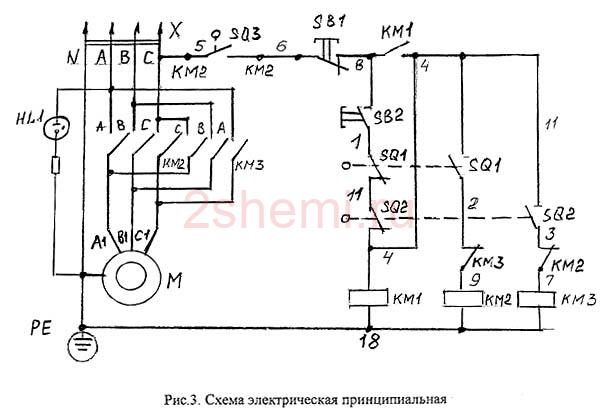

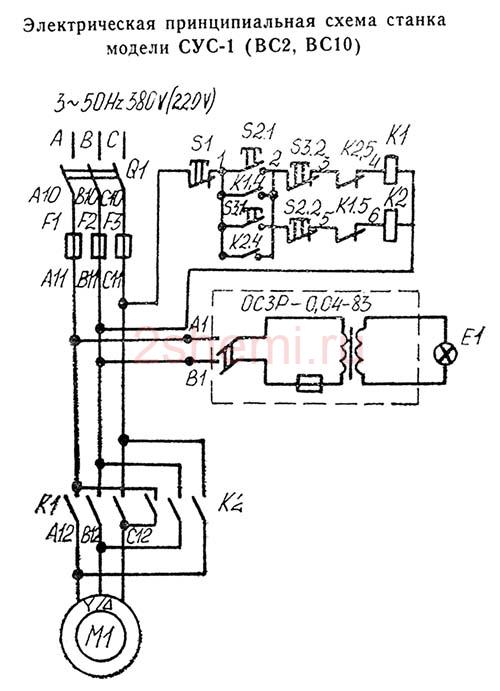

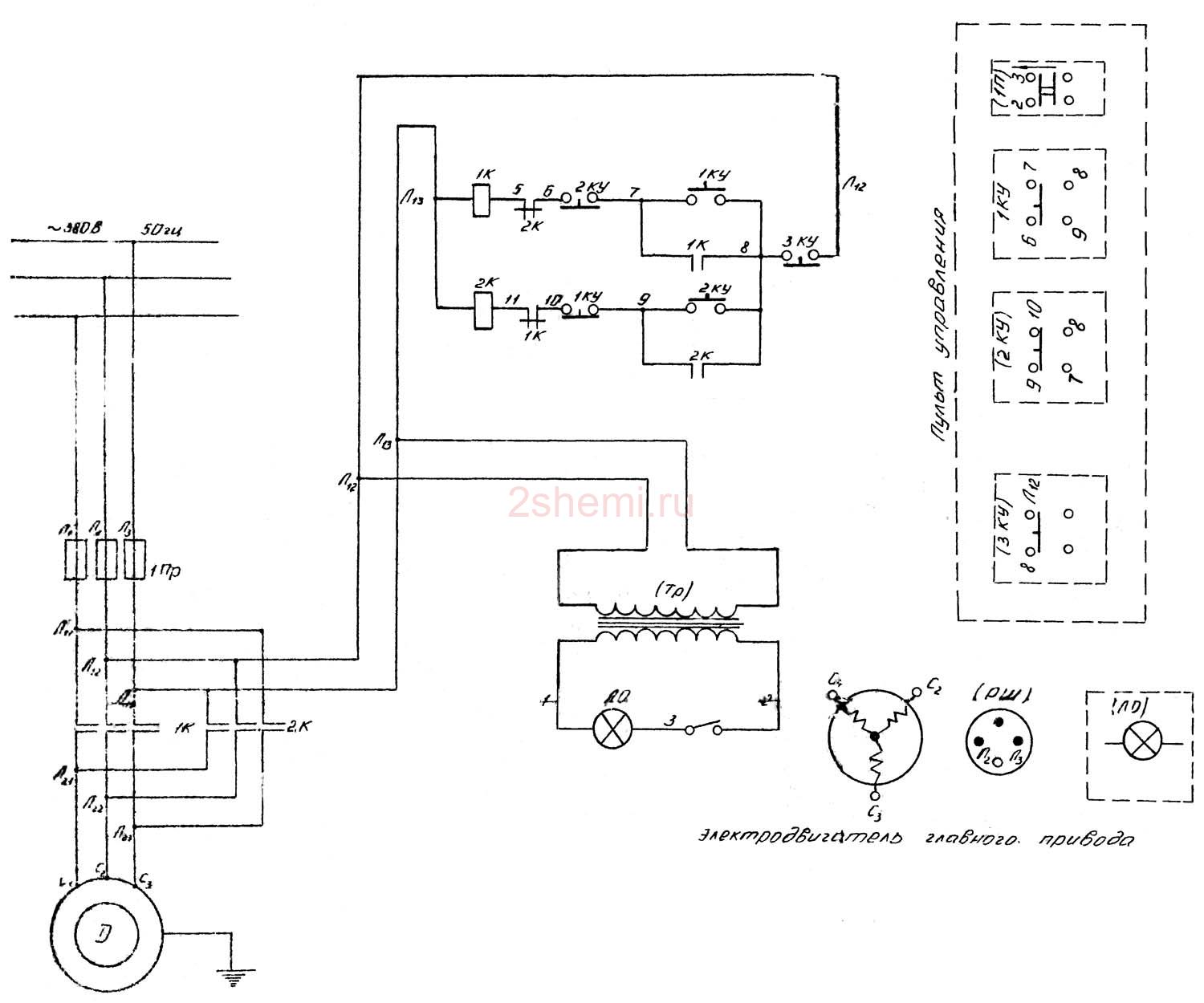

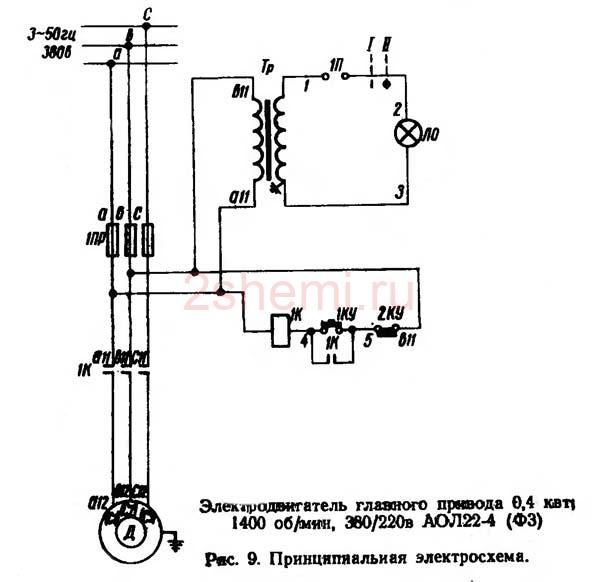

Ещё несколько станков для сверления — 2Н106, 2М112, 2Н118, 2Н125, 2С108, 2С550, СПР255, СПР2532, АС2116, СУС1.
Таблица популярных станков РФ и СССР
| Модель | Тип станка | Основное назначение | Особенности | |
|---|---|---|---|---|
| 2Н135 | Вертикально-сверлильный | Универсальное сверление отверстий | Автоматическая подача, реверс шпинделя | |
| 2Н150 | Вертикально-сверлильный | Обработка отверстий малого диаметра | Высокая точность | |
| 2А125 | Вертикально-сверлильный | Обработка средних отверстий | Усиленная конструкция | |
| 2Н118 | Настольный | Сверление мелких деталей | Компактность, возможность работы на столе | |
| 2Н101 | Радиально-сверлильный | Обработка крупных заготовок | Подвижная консоль | |
| 2Н55 | Радиально-сверлильный | Для крупногабаритных отверстий | Увеличенная мощность | |
| НС-12 | Настольный | Сверление мелких деталей | Простая конструкция | |
| 2М112 | Универсальный | Для мелкосерийного производства | Широкий диапазон регулировки скорости | |
| 2М55 | Радиально-сверлильный | Обработка тяжёлых заготовок | Увеличенный радиус действия | |
| Р-12 | Настольный | Точные работы в мелкой механике | Удобство настройки | |
| ГС-16 | Горизонтально-сверлильный | Обработка глубоких отверстий | Подвижный шпиндель, охлаждение зоны сверления | |
| КС-20 | Координатно-сверлильный | Высокоточное сверление | Применение в инструментальных цехах | |
| РД-100 | Радиально-сверлильный | Для тяжёлой промышленности | Высокая мощность и надёжность | |
| 2Н80 | Настольный | Лёгкие сверлильные работы | Простота эксплуатации | |
| КС-250 | Координатно-сверлильный | Прецизионная обработка | Высокая точность |
Классификация по назначению:
- Настольные станки:
Компактные, предназначены для лёгких работ (например, модели 2Н118, Р-12, НС-12). - Вертикально-сверлильные станки:
Универсальные модели для обработки отверстий в средних и крупных заготовках (2Н135, 2А125, 2Н150). - Радиально-сверлильные станки:
Используются для сверления отверстий в крупных заготовках с удобной настройкой рабочего положения шпинделя (2Н101, 2Н55, 2М55). - Горизонтально-сверлильные станки:
Применяются для обработки глубоких отверстий (ГС-16). - Координатно-сверлильные станки:
Для высокоточных работ, часто в инструментальных цехах (КС-20, КС-250).
