Регулятор напряжения – это важный элемент электрической системы автомобиля, отвечающий за стабильность напряжения, подаваемого генератором на аккумулятор и бортовую сеть. Без исправного узла могут возникнуть серьезные проблемы, такие как перерасход топлива, плохая работа электроники или даже выход из строя аккумулятора.
На автомобилях ВАЗ используются различные типы регуляторов напряжения, зависящие от модели, типа генератора и особенностей двигателя (карбюраторный или инжекторный). В этой статье мы подробно разберем устройство, виды, способы диагностики и замены этих модулей для автомобилей семейства ВАЗ.
Виды и конструкции регуляторов напряжения
Их можно классифицировать по нескольким параметрам: способу установки, принципу работы и количеству уровней регулирования.
- По способу установки:
- Встроенные – находятся внутри корпуса генератора и заменяются вместе с щеточным узлом.
- Выносные – устанавливаются отдельно от генератора и подключаются проводами. Такой вариант чаще встречается на старых моделях ВАЗ.
- По принципу работы:
- Механические (реле-регуляторы) – использовались на старых автомобилях, основаны на работе электромагнитного реле.
- Электронные – применяются в современных автомобилях, более надежны и точны.
- По количеству уровней регулирования:
- Обычные (одноуровневые) – поддерживают стандартное напряжение около 14 В.
- Трехуровневые – позволяют выбирать уровень выходного напряжения в зависимости от условий эксплуатации.
Вот таблица с основными типами регуляторов напряжения:
| Тип регулятора | Способ установки | Принцип работы | Особенности |
|---|---|---|---|
| Встроенный регулятор | Внутри генератора | Электронный или механический | Компактный, часто встречается в современных моделях |
| Выносной регулятор | Отдельно от генератора | Механический | Устанавливается вне генератора, требует дополнительной проводки |
| Одноуровневый регулятор | Встроенный или выносной | Электронный или механический | Обеспечивает стабилизацию одного уровня напряжения |
| Трехуровневый регулятор | Встроенный или выносной | Электронный | Позволяет изменять напряжение в зависимости от условий эксплуатации |
Регуляторы напряжения для различных моделей ВАЗ
Различные модели ВАЗ оснащаются разными типами генераторов и регуляторов напряжения. Ниже рассмотрены основные варианты:
- ВАЗ 2101–2107 (классика) – на карбюраторных моделях устанавливались как выносные, так и встроенные регуляторы, в зависимости от модификации.
- ВАЗ 2108–2115 (переднеприводные модели) – в основном используются встроенные электронные регуляторы.
- ВАЗ 21214 (Нива) – чаще применяется встроенный регулятор напряжения, но возможны варианты с выносным.
- ВАЗ 2110, 2114, 2115 – преимущественно оснащаются встроенными электронными регуляторами напряжения.

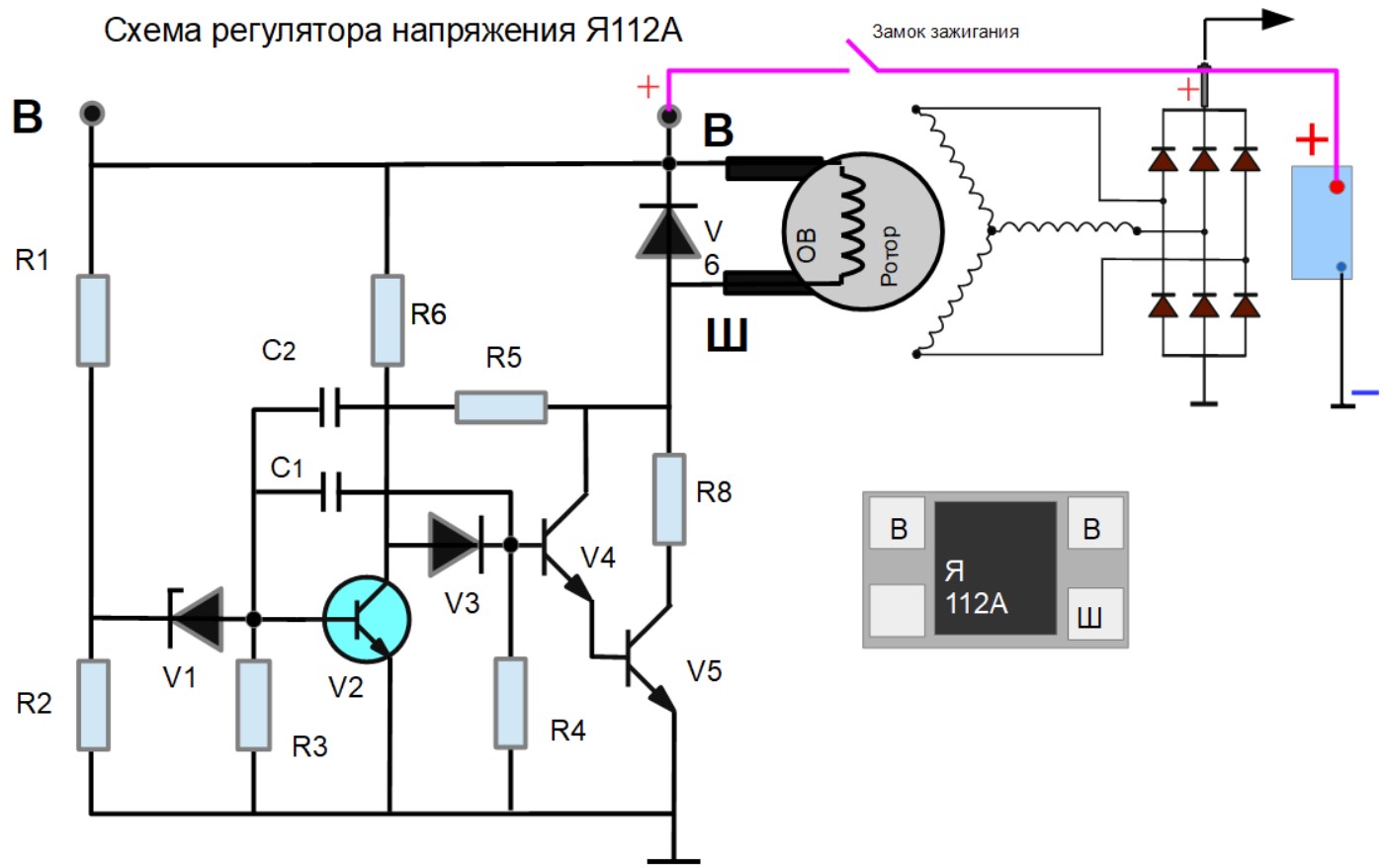

Схема и принцип работы
Регулятор напряжения – это устройство, предназначенное для стабилизации напряжения, поступающего от генератора автомобиля. Без него напряжение могло бы изменяться в зависимости от оборотов двигателя, что привело бы к нестабильной работе электрооборудования и ускоренному износу аккумулятора.
Как он работает
- Контроль напряжения. Когда двигатель работает, генератор вырабатывает переменное напряжение, которое затем преобразуется в постоянное. Регулятор напряжения следит за уровнем выходного напряжения и поддерживает его в диапазоне 13,5–14,5 В.
- Автоматическая корректировка. Если напряжение превышает установленный предел, регулятор снижает подачу тока на обмотку возбуждения генератора, уменьшая его выходную мощность. Если напряжение падает ниже нормы, регулятор увеличивает ток возбуждения, повышая генераторное напряжение.
- Защита от скачков напряжения. Встроенные электронные регуляторы часто имеют защитные элементы, предотвращающие скачки напряжения, которые могут повредить электронику автомобиля.
Схема подключения регулятора напряжения
Он соединяется с генератором и другими элементами электрической системы автомобиля. В классической схеме подключения присутствуют:
- Генератор – основной источник электроэнергии
- Регулятор напряжения – управляет выходным напряжением
- Аккумуляторная батарея – накапливает и питает систему в моменты недостаточной генерации
- Щетки генератора – передают ток на ротор генератора
- Выводы на панель приборов – индикатор заряда аккумулятора
Общая схема работы:
- Генератор вырабатывает переменный ток.
- Диодный мост преобразует его в постоянный.
- Регулятор напряжения стабилизирует выходное напряжение.
- Часть энергии подается на обмотку возбуждения для поддержания работы генератора.
- Оставшаяся энергия направляется в бортовую сеть автомобиля и на аккумулятор.
Как проверить регулятор напряжения ВАЗ
Узел является важным элементом электрической системы автомобиля, и его неисправность может привести к проблемам с зарядкой аккумулятора, нестабильной работе электрооборудования или даже выходу из строя генератора. Существует несколько способов диагностики, позволяющих определить исправность регулятора.
Способы диагностики
1. Проверка с помощью мультиметра
Этот метод является наиболее точным и простым. Для проверки потребуется цифровой мультиметр, который позволяет измерить напряжение на клеммах аккумулятора.
Порядок проверки:
- Подготовка:
- Установите мультиметр в режим измерения постоянного напряжения (DCV).
- Подключите щупы к клеммам аккумулятора: красный – к «+», черный – к «−».
- Проверка напряжения при выключенном двигателе:
- Напряжение должно быть в пределах 12,5–12,7 В (нормально заряженный аккумулятор).
- Проверка напряжения на холостом ходу:
- Запустите двигатель и оставьте его работать на холостых оборотах.
- Напряжение должно увеличиться до 13,5–14,5 В.
- Проверка при повышении оборотов:
- Увеличьте обороты двигателя до 2500–3000 об/мин.
- Если напряжение остается в диапазоне 13,5–14,5 В, регулятор исправен.
- Если напряжение превышает 15 В или падает ниже 13 В, регулятор напряжения неисправен.

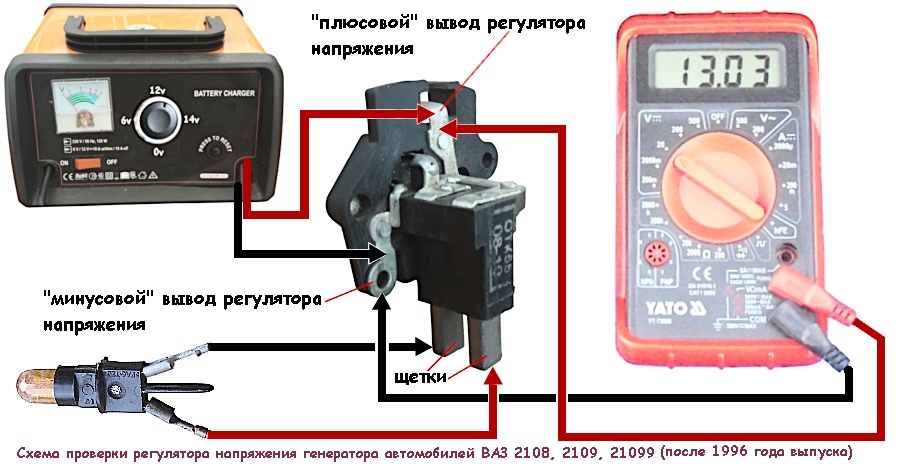

2. Проверка под нагрузкой
Дополнительно можно включить фары, печку и другие потребители электроэнергии. Если при этом напряжение сильно падает (до 12 В и ниже) или резко возрастает (более 15 В), это указывает на неисправность регулятора или генератора.

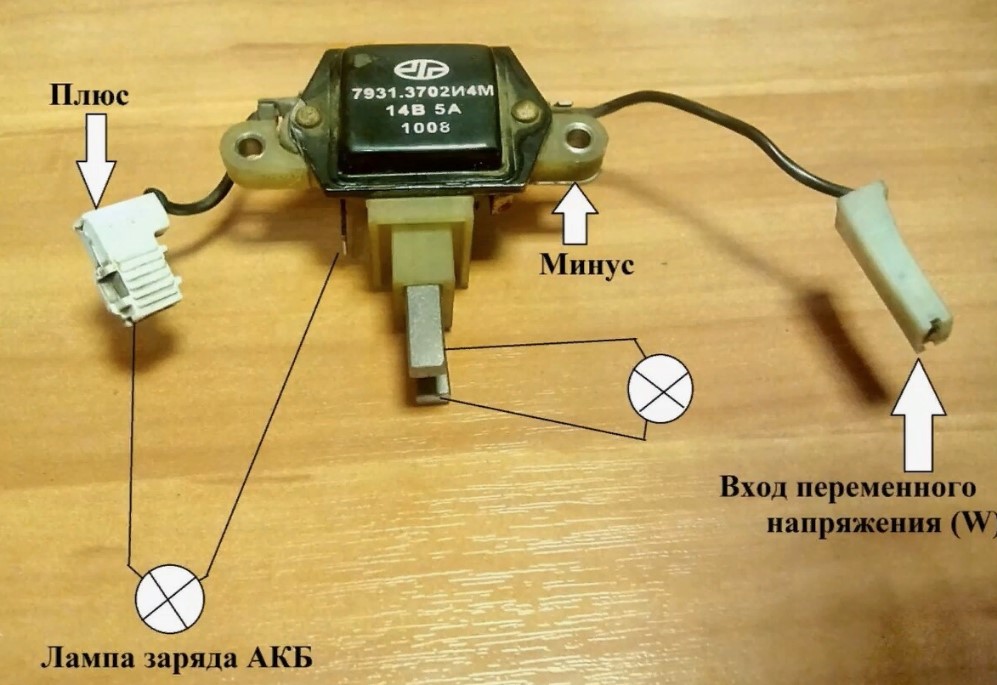

3. Проверка реле-регулятора на снятом генераторе
Этот метод используется, если генератор уже снят с автомобиля:
- Подключите тестовый источник питания 12 В к щеткам регулятора.
- Измерьте выходное напряжение – оно должно соответствовать норме (13,5–14,5 В).
- Если регулятор не реагирует на изменение напряжения питания, его необходимо заменить.
Распространенные неисправности и их причины
- Перенапряжение (выше 15 В)
- Неисправность регулятора напряжения
- Проблемы с массой или контактами
- Повреждение диодного моста генератора
- Пониженное напряжение (ниже 13 В)
- Износ щеток регулятора напряжения
- Ослабленный ремень генератора
- Неисправность обмотки возбуждения генератора
- Резкие скачки напряжения
- Окислились контакты проводки
- Неисправен реле-регулятор
При выявлении неисправности регулятора напряжения его рекомендуется заменить, так как ремонт в большинстве случаев нерентабелен.
Замена регулятора напряжения ВАЗ
Когда он выходит из строя, его необходимо заменить, чтобы избежать проблем с зарядкой аккумулятора и работой электрооборудования. В зависимости от модели автомобиля ВАЗ и конструкции генератора регулятор может быть встроенным или выносным.
Когда нужна замена
Заменить регулятор напряжения необходимо, если наблюдаются следующие симптомы:
- Перезаряд аккумулятора (напряжение выше 15 В).
- Недостаточное напряжение в сети (меньше 13 В).
- Горит лампа зарядки аккумулятора на приборной панели.
- Яркость фар изменяется в зависимости от оборотов двигателя.
- Износились или заклинили щетки регулятора напряжения.
Где находится регулятор напряжения на ВАЗ
- ВАЗ 2101–2107 (классика) – на старых моделях установлен выносной регулятор (обычно на крыле под капотом). На более поздних версиях – встроенный в генератор.
- ВАЗ 2108–2115 – встроен в генератор.
- ВАЗ 2110, 2114, 2115 – встроенный регулятор напряжения, заменяется вместе со щеточным узлом.
- ВАЗ 21214 (Нива) – встроенный, расположенный внутри генератора.
Пошаговая инструкция по замене
1. Подготовка
Что потребуется:
- Новый регулятор напряжения (подходящий для вашей модели ВАЗ).
- Ключи на 10, 13 и 19 (в зависимости от креплений генератора).
- Отвертка.
- Тестер (мультиметр) для проверки.
- Перчатки для защиты рук.
2. Снятие регулятора напряжения
Для выносного регулятора (старые модели ВАЗ 2101–2107):
- Отключите аккумулятор, сняв клемму «−».
- Найдите выносной регулятор напряжения (обычно он крепится на крыле двигателя).
- Отсоедините разъем проводки.
- Открутите болты крепления регулятора и снимите его.
Для встроенного регулятора (ВАЗ 2108–2115, 2110, 2114 и др.):
- Отключите аккумулятор.
- Демонтируйте генератор (если доступ к регулятору затруднен).
- Найдите щеточный узел на задней крышке генератора.
- Открутите винты крепления щеточного узла с регулятором.
- Осторожно извлеките узел.
3. Установка нового регулятора
- Сравните новый регулятор с демонтированным, убедитесь, что они идентичны.
- Установите новый регулятор на место старого.
- Закрепите винты крепления.
- Если снимали генератор, установите его обратно.
- Подключите клеммы и разъемы.
- Подсоедините аккумулятор.
4. Проверка после замены
- Включите зажигание и запустите двигатель.
- Проверьте напряжение на аккумуляторе мультиметром: На холостых оборотах должно быть 13,5–14,5 В. При включении фар и других потребителей напряжение не должно падать ниже 13 В.
- Убедитесь, что лампа зарядки аккумулятора на приборной панели не горит.
Если после замены регулятора напряжение остается нестабильным, возможно, проблема в генераторе, проводке или аккумуляторе.
Подключение и установка на ВАЗ
После замены его необходимо правильно подключить. В зависимости от модели автомобиля ВАЗ и типа генератора схема подключения может различаться.
Подключение регулятора (ВАЗ 2108–2115, 2110, 2114 и др.)
На большинстве переднеприводных моделей ВАЗ регулятор напряжения встроен в генератор и не требует сложного подключения – достаточно правильно установить щеточный узел. Однако важно проверить контакты и целостность проводки, чтобы исключить плохой контакт или обрыв цепи.
Шаги подключения:
- Убедитесь, что аккумулятор отключен.
- Вставьте новый регулятор напряжения в щеточный узел генератора.
- Закрепите его винтами.
- Подключите разъем проводки к генератору.
- Установите генератор (если он снимался).
- Подключите аккумулятор и проведите тестирование.
Подключение выносного регулятора (ВАЗ 2101–2107)
Выносные регуляторы напряжения устанавливались на классические модели ВАЗ (2101–2107) с карбюраторными двигателями. Они соединяются с генератором через проводку.
Основные провода в схеме:
- «Ш» (щеточный узел) – подключается к генератору.
- «ВК» (включение, возбуждение генератора) – идет от замка зажигания.
- «М» (масса) – подключается к кузову автомобиля.
- «Б+» (выходное напряжение) – соединяется с аккумулятором.
Шаги подключения:
- Закрепите регулятор напряжения в удобном месте (обычно на внутреннем крыле моторного отсека).
- Подключите провода в соответствии со схемой генератора.
- Проверьте надежность соединений.
- Подключите аккумулятор.
- Запустите двигатель и измерьте напряжение на аккумуляторе.

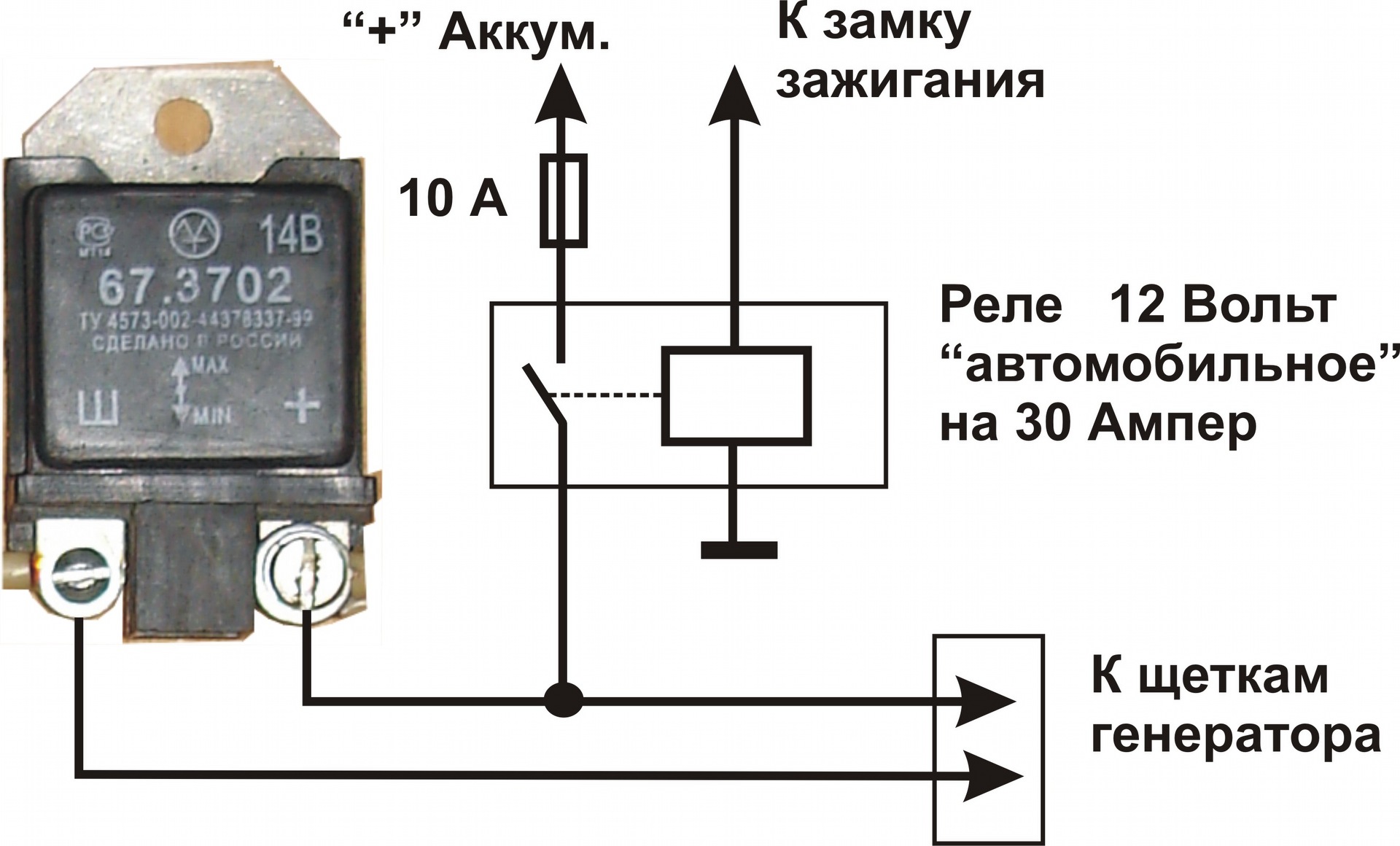

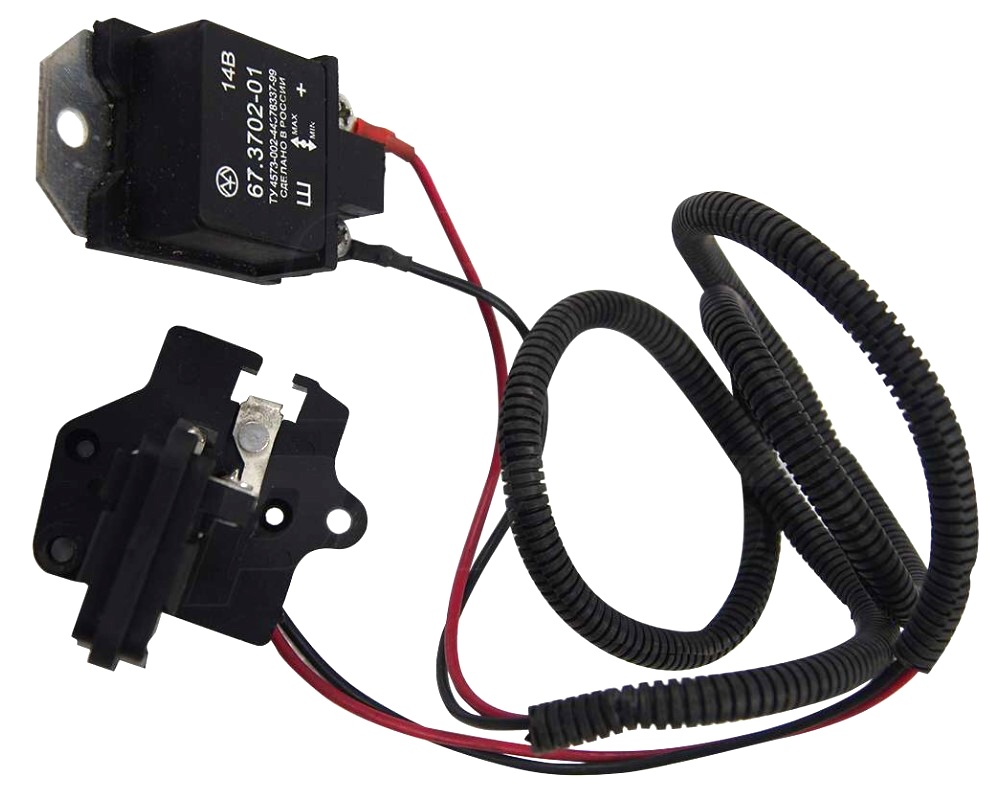

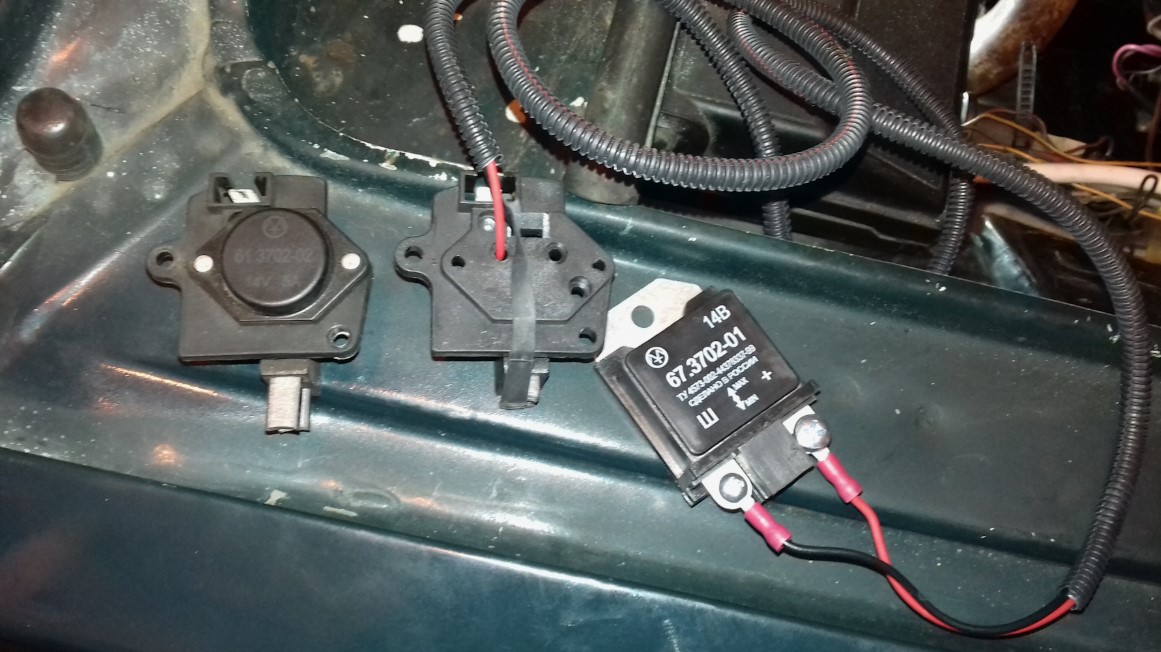

Установка трехуровневого регулятора напряжения
Трехуровневые регуляторы позволяют изменять напряжение бортовой сети, что полезно зимой (увеличение напряжения для лучшего заряда аккумулятора) или при высоких температурах (снижение напряжения для продления срока службы аккумулятора).
Шаги установки:
- Отключите аккумулятор.
- Установите регулятор в удобном месте, чтобы был доступ к переключателю уровней напряжения.
- Подключите провода согласно инструкции производителя (обычно схема аналогична стандартному выносному регулятору).
- Закрепите переключатель в салоне или под капотом.
- Проверьте работу, изменяя уровень напряжения и измеряя его мультиметром.
Правильное подключение регулятора напряжения обеспечит стабильную работу генератора и всей электрической системы автомобиля.
Сравнительная таблица
Для удобства выбора регулятора напряжения приведена таблица, которая поможет вам ориентироваться в разных моделях, их характеристиках и особенностях.
| Модель | Тип | Ток ген. | Характеристики | Проблемы при неисправности | Цена |
|---|---|---|---|---|---|
| ВАЗ 2101–2107 (классика) | Выносной | 55–70 А | Ранее использовался на старых моделях. Легкая установка. | Перезаряд или недозаряд аккумулятора, скачки напряжения | От 300 до 800 руб. |
| ВАЗ 2108–2115 (классические модели) | Встроенный | 55–70 А | Установлен внутри генератора, часто с щеточным узлом. | Проблемы с зарядкой, неравномерное напряжение | От 500 до 1200 руб. |
| ВАЗ 2110–2114 (переднеприводные) | Встроенный | 70–90 А | Высокая стабильность работы. Может быть оснащен датчиком температуры. | Падение напряжения, сбои в работе приборов | От 800 до 2000 руб. |
| ВАЗ 2106, 2112 (классика и Нива) | Встроенный, с датчиком | 55–80 А | Используется для более старых моделей ВАЗ, устойчивая работа. | Постоянная лампа зарядки на панели, низкое напряжение | От 600 до 1300 руб. |
| ВАЗ 2110, 2114 (модернизированные) | Трехуровневый | 90–120 А | Регулировка трех уровней напряжения, улучшенный контроль зарядки. | Проблемы с аккумулятором при резких изменениях температуры | От 1500 до 4000 руб. |
| ВАЗ 21214 (Нива) | Встроенный, улучшенный | 80–120 А | Подходит для тяжелых условий эксплуатации. | Нестабильное напряжение на холостых оборотах | От 900 до 1500 руб. |
| ВАЗ 2105 (классика) | Выносной | 55–70 А | Более простая конструкция, подходит для старых моделей. | Невозможность нормальной зарядки аккумулятора | От 250 до 800 руб. |
| ВАЗ 2109–2110 (специальные модели) | Встроенный с температурной коррекцией | 80–90 А | Обеспечивает стабильное напряжение с учетом температуры. | Недостаточная зарядка в зимнее время | От 1000 до 2000 руб. |
| ВАЗ 2115, 2114 (специальные модели) | Встроенный с датчиком температуры | 70–100 А | Обеспечивает стабилизацию напряжения, учитывая температуру двигателя. | Перезаряд или недозаряд в зависимости от температуры | От 800 до 2000 руб. |
| ВАЗ 2112 (модернизированные) | Встроенный, универсальный | 70–90 А | Хорошая совместимость с различными типами генераторов. | Напряжение выше нормы, сбои в освещении | От 700 до 1500 руб. |
Каждый регулятор имеет свои особенности, которые необходимо учитывать при замене или установке на вашем авто. Основными критериями выбора являются мощность генератора, тип регулятора (встроенный или выносной), а также дополнительные функции, такие как температурная коррекция или трехуровневое регулирование.
Модели с функцией регулировки напряжения лучше подходят для автомобилей с высокой нагрузкой на электросеть, а модели с температурной коррекцией обеспечивают лучшую зарядку в зимнее время.
Где купить и сколько стоит регулятор на ВАЗ
При выборе нового модуля важно учитывать модель автомобиля, тип генератора и производителя. Некачественный регулятор может привести к нестабильной работе электрооборудования, быстрому разряду или перезаряду аккумулятора.
Где купить регулятор напряжения ВАЗ
- Автомагазины
- Официальные дилеры и специализированные магазины автозапчастей предлагают широкий ассортимент регуляторов напряжения для всех моделей ВАЗ.
- Преимущества: можно сразу проверить товар, получить консультацию, гарантию.
- Недостатки: возможны более высокие цены по сравнению с интернет-магазинами.
- Интернет-магазины
- Популярные площадки: АвтоАзарт, Exist.ru, Автодок, Озон, Вайлдберриз.
- Можно найти редкие модели, сравнить цены, прочитать отзывы.
- Недостатки: риск наткнуться на подделку, возможность задержек в доставке.
- Авторынки и магазины б/у запчастей
- Можно найти как новые, так и б/у регуляторы напряжения.
- Недостатки: отсутствие гарантии на работоспособность, возможен износ деталей.
Сколько стоит регулятор напряжения ВАЗ
Стоимость зависит от модели автомобиля, производителя и качества сборки.
Примерные цены:
- Обычные регуляторы напряжения (ВАЗ 2101–2107, 2108–2115, 2110, 2114) – от 300 до 800 руб.
- Трехуровневые регуляторы напряжения – от 800 до 2000 руб.
- Оригинальные регуляторы BOSCH, Valeo – от 1500 до 4000 руб.
Какие бренды лучше выбрать
- Оригинальные запчасти (BOSCH, Valeo, КАТЭК, СОАТЭ) – долговечны, стабильны, но стоят дороже.
- Аналоги от российских производителей (Энергомаш, СтартВОЛЬТ) – дешевле, но качество может зависеть от партии.
- Китайские и безымянные бренды – могут работать нестабильно, часто выходят из строя.
Как избежать подделок
- Покупайте у проверенных продавцов.
- Проверяйте упаковку, наличие голограмм, серийных номеров.
- Остерегайтесь слишком низких цен – это признак подделки.
- Читайте отзывы перед покупкой.
Правильный выбор регулятора напряжения обеспечит стабильную работу генератора и всей электроники автомобиля.
Модернизация системы зарядки ВАЗ
Штатная система зарядки автомобилей ВАЗ обеспечивает нормальную работу электрооборудования, но в некоторых случаях ее можно улучшить. Особенно это актуально для владельцев автомобилей с дополнительной нагрузкой на электросеть (мощная акустика, лебедки, дополнительное освещение, подогрев сидений и т. д.).
Способы модернизации системы зарядки
- Установка трехуровневого регулятора напряжения
- Позволяет вручную изменять напряжение в зависимости от сезона и потребностей автомобиля.
- В зимнее время можно увеличить напряжение до 14,8–15 В для лучшей зарядки аккумулятора.
- Летом можно снизить напряжение до 13,9–14 В, чтобы продлить срок службы аккумулятора.
- Замена штатного генератора на более мощный
- Стандартные генераторы ВАЗ рассчитаны на 55–80 А, но можно установить модели на 90–120 А (например, от ВАЗ 2110 или Нивы).
- При замене необходимо учитывать диаметр креплений и проводку.
- Замена проводки генератора
- Заводская проводка может терять напряжение из-за окисления контактов и тонкого сечения проводов.
- Улучшение: заменить штатные провода на более толстые (16–25 мм²) для снижения потерь.
- Установка дополнительных «массовых» проводов для улучшения контакта генератора с кузовом.
- Добавление дополнительного аккумулятора
- Актуально для машин с мощной аудиосистемой или большим количеством дополнительного оборудования.
- Требуется установка изолирующего реле, чтобы аккумуляторы не разряжались друг от друга.
- Использование реле-регулятора с температурной коррекцией
- Позволяет автоматически корректировать напряжение в зависимости от температуры окружающей среды.
- Полезно для регионов с холодными зимами, где стандартный регулятор может недозаряжать аккумулятор.
Модернизация системы зарядки позволит: Улучшить заряд аккумулятора в любых условиях. Продлить срок службы электрооборудования. Избежать просадок напряжения при высокой нагрузке.
Частые вопросы и проблемы с узлом
При эксплуатации автомобиля ВАЗ водители нередко сталкиваются с неисправностями регулятора напряжения. Рассмотрим наиболее распространенные проблемы, их причины и способы устранения.
Почему аккумулятор перезаряжается (напряжение выше 15 В)?
Возможные причины:
- Неисправен регулятор напряжения (пережигает обмотку возбуждения генератора).
- Повреждены диоды выпрямительного моста генератора.
- Плохой контакт «массы» между кузовом и генератором.
Как устранить:
- Проверить напряжение мультиметром (должно быть 13,5–14,5 В).
- Очистить и затянуть контакты «массы».
- Если регулятор неисправен – заменить его.
Почему аккумулятор недозаряжается (напряжение ниже 13 В)?
Возможные причины:
- Износ щеток регулятора напряжения.
- Обрыв или повреждение проводки от генератора.
- Ослабленный или порванный ремень генератора.
- Неисправен сам генератор (износ подшипников, диодов).
Как устранить:
- Проверить натяжение ремня генератора и при необходимости подтянуть его.
- Осмотреть щеточный узел (если щетки изношены – заменить).
- Прозвонить мультиметром проводку.
- Если генератор поврежден – отремонтировать или заменить.
Почему напряжение скачет на приборной панели?
Возможные причины:
- Плохой контакт в разъемах проводки генератора или регулятора.
- Неисправность реле-регулятора.
- Изношены диоды выпрямительного моста генератора.
Как устранить:
- Очистить контакты, проверить надежность соединений.
- Проверить регулятор напряжения, при необходимости заменить.
- Провести диагностику генератора.
Почему горит лампа зарядки аккумулятора?
Возможные причины:
- Оборвался провод возбуждения генератора.
- Регулятор напряжения вышел из строя.
- Генератор перестал выдавать заряд.
Как устранить:
- Проверить мультиметром напряжение на выходе генератора.
- Прозвонить провода от генератора к аккумулятору.
- При необходимости заменить регулятор или генератор.
Как проверить регулятор напряжения мультиметром?
Пошаговая инструкция:
- Включить мультиметр в режим измерения постоянного напряжения.
- Подключить щупы к аккумулятору.
- Замерить напряжение на холостых оборотах двигателя – должно быть 13,5–14,5 В.
- Увеличить обороты двигателя – напряжение не должно превышать 15 В.
- Включить фары и другие потребители – напряжение не должно падать ниже 13 В.
Если измеренные значения выходят за пределы нормы, регулятор напряжения подлежит замене.
Итоги статьи
Регулятор напряжения – ключевой элемент системы зарядки автомобиля ВАЗ. Регулярная проверка и своевременная замена неисправного модуля помогут избежать проблем с аккумулятором, электрооборудованием и генератором.
