Онлайн-инструмент для быстрого и профессионального анализа ветровых условий для любых транспортных средств. Калькулятор вычисляет компоненты ветра относительно курса транспорта в двух вариантах: окружающий ветер (ambient) — компоненты ветра в мировой системе координат относительно курса, и набегающий ветер (apparent) — фактический ветер, который «чувствует» движущееся транспортное средство с учётом его скорости. Результаты показываются в виде числовой таблицы, столбчатого графика и анимированной схемы.
Входные параметры
- Скорость ветра — числовое значение; выбирается единица: м/с, км/ч или узлы.
- Скорость транспортного средства — числовое значение; выбирается единица: м/с, км/ч или узлы.
- Курс ТС — азимут курса в градусах 0…359 (0 — север, 90 — восток и т.д.).
- Направление ветра «откуда» — азимут направления, откуда дует ветер, в градусах 0…359 (формат «откуда» — стандартный метеоформат).
Внутренние расчёты выполняются в метрах в секунду (м/с). При вводе/отображении поддерживаются следующие единицы:
- м/с — метры в секунду;
- км/ч — километры в час (перевод в м/с: v_m/s = v_km/h / 3.6);
- узлы — морские узлы (перевод в м/с: v_m/s = v_kt * 0.514444).
Коротко о понятиях
Окружающий (ambient) ветер — скорость ветра и её компоненты, измеренные относительно неподвижной среды (ветер «в поле»). Компоненты относительно курса транспорта дают представление, какая часть ветра является встречной/попутной и какая — боковой.
Набегающий (apparent) ветер — результирующий вектор ветра, который «набегает» на движущееся ТС: он получается вычитанием вектора скорости ТС из вектора ветра и определяет, что фактически ощущает водитель/пилот/водитель грузовика.
Формулы расчёта компонентов ветра
Обозначения: \(W\) — скорость ветра, \(V\) — скорость транспортного средства,
\(\varphi_{\text{wind}}\) — направление ветра «откуда» (°), \(\varphi_{\text{heading}}\) — курс ТС (°).
Относительный угол (в градусах и радианах):
$$
\alpha = \bigl(\varphi_{\text{wind}} — \varphi_{\text{heading}}\bigr) \bmod 360^\circ,
$$
$$
\alpha_{\text{rad}} = \alpha\cdot\frac{\pi}{180}.
$$
Окружающие компоненты
$$
H_{\text{amb}} = W\cos\alpha_{\text{rad}},
$$
$$
C_{\text{amb}} = W\sin\alpha_{\text{rad}}.
$$
Векторные представления
$$
H = \varphi_{\text{heading}}\cdot\frac{\pi}{180},
$$
$$
\mathbf{F}=\begin{bmatrix}\sin H\\[4pt]\cos H\end{bmatrix},
$$
$$
\mathbf{R}=\begin{bmatrix}\cos H\\[4pt]-\sin H\end{bmatrix}.
$$
$$
\theta_{\text{to}} = \varphi_{\text{wind}} + 180^\circ,
$$
$$
\theta_{\text{to,rad}}=\theta_{\text{to}}\cdot\frac{\pi}{180}.
$$
$$
\mathbf{W} = W\begin{bmatrix}\sin\theta_{\text{to,rad}}\\[4pt]\cos\theta_{\text{to,rad}}\end{bmatrix},
$$
$$
\mathbf{V} = V\begin{bmatrix}\sin H\\[4pt]\cos H\end{bmatrix}.
$$
Набегающий ветер
$$
\mathbf{A} = \mathbf{W} — \mathbf{V} = \begin{bmatrix}A_x\\[4pt]A_y\end{bmatrix}.
$$
$$
H_{\text{app}} = -(\mathbf{A}\cdot\mathbf{F}) = -(A_xF_x + A_yF_y),
$$
$$
C_{\text{app}} = \mathbf{A}\cdot\mathbf{R} = A_xR_x + A_yR_y.
$$
$$
V_{\text{app}} = \|\mathbf{A}\| = \sqrt{A_x^2 + A_y^2}.
$$
Преобразование единиц в метры в секунду
$$
v_{\text{м/с}} =
\begin{cases}
v, & \text{} v \text{ в м/с},\\[6pt]
\frac{v}{3.6}, & \text{} v \text{ в км/ч},\\[8pt]
0.514444\cdot v, & \text{} v \text{ в узлах}.
\end{cases}
$$
Примечание: знак в формуле для \(H_{\text{app}}\) выбран так, чтобы положительное значение означало встречную компоненту (увеличивает сопротивление), отрицательное — попутную.
Что выводит калькулятор
- Окружающий — встречный/попутный компонент (положительный = встречный, отрицательный = попутный).
- Окружающий — боковой компонент (положительный = с права, отрицательный = с лева).
- Набегающая скорость ветра — модуль результирующего ветра, действующего на ТС.
- Набегающий — встречный/попутный компонент (учтена скорость ТС).
- Набегающий — боковой компонент (положительный = от правого борта).
- Направление набегающего ветра «откуда» — азимут значения в градусах (0…359).
- Визуализация: анимированная схема показывает курс ТС, вектор ветра и декомпозицию на продольную и поперечную составляющие.
Практические пороги
| Показатель | Диапазон | Интерпретация |
|---|---|---|
| Поперечный компонент | 0–2 м/с | Незначительное воздействие, комфортно для легковых авто |
| Поперечный компонент | 2–6 м/с | Чувствуется, нужно готовиться к корректировкам руля |
| Поперечный компонент | 6–10 м/с | Сильный боковой ветер — риск заноса, держитесь крепче, снижайте скорость |
| Поперечный компонент | >10 м/с | Опасные условия для крупногабаритного транспорта и мотоциклов |
| Набегающая скорость | высокая | При большом набегающем ветре увеличивается аэродинамическая нагрузка и тормозной путь |
Примеры расчётов
Пример 1 — умеренный боковой ветер
Ввод: скорость ветра W = 8 м/с, направление ветра «откуда» = 120°, курс ТС = 45°, скорость ТС V = 20 м/с (≈72 км/ч).
- Относительный угол: α = 120 − 45 = 75° → α_rad ≈ 1.309.
- Окружающий продольный компонент: head_amb = 8·cos(75°) ≈ 8·0.2588 ≈ 2.07 м/с (встречный).
- Окружающий боковой: cross_amb = 8·sin(75°) ≈ 8·0.9659 ≈ 7.73 м/с (с правого борта).
- Набегающий вектор вычисляется как разность векторов ветра и скорости ТС; модуль app_speed ≈ 22.3 м/с, продольный head_app ≈ −(A⋅F) ≈ 18.5 м/с (сильный встречный компонент), поперечный cross_app ≈ 6.0 м/с.
Вывод: несмотря на умеренную «поле» скорость ветра, при высокой скорости ТС набегающий ветер сильно увеличивает продольную составляющую. Поперечный компонент ~6 м/с требует осторожности.
Пример 2 — лёгкий встречный ветер
Ввод: W = 5 м/с, windFrom = 350° (ветер почти с севера), heading = 10° (ТС едет на север), V = 15 м/с (≈54 км/ч).
- α = 350 − 10 = 340° → приведём к −20° (или 340°), cos(−20°)=0.9397 → head_amb ≈ 5·0.94 ≈ 4.7 м/с (встречный).
- cross_amb ≈ 5·sin(−20°) ≈ −1.71 м/с (слева).
- Набегающий: при скорости ТС 15 м/с встречный компонент уменьшится/изменится по модулю, итоговая набегающая скорость ≈ 10.6 м/с, направление «от» ≈ 355°.
Вывод: ситуация даёт умеренно сильный встречный компонент, езда требует учёта увеличенного сопротивления; боковая составляющая слабая.

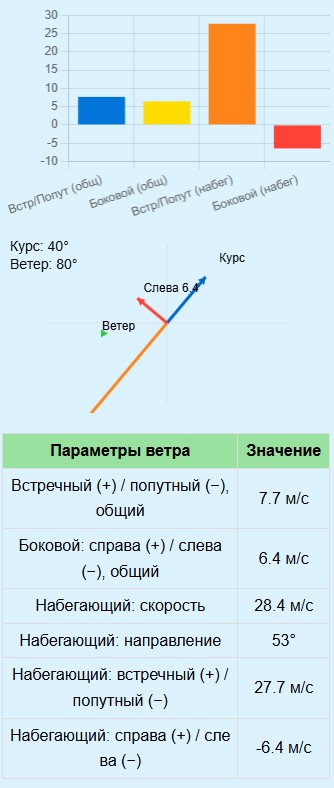

Анимация на холсте показывает:
- синий вектор — курс ТС (стрела «Курс»);
- зелёный вектор — направление ветра (стрела «Ветер»), откуда → куда дует показано стрелкой;
- оранжевая стрелка — продольная (встречная/попутная) компонента набегающего ветра;
- красная стрелка — поперечная (боковая) компонента набегающего ветра;
- подписи показывают величины и направление (справа/слева, встречный/попутный) в выбранных единицах.
Кнопка «Скачать результаты» формирует текстовый файл, что включает исходные входные параметры и рассчитанные компоненты в выбранных единицах.
Всегда проверяйте направление измерения: в метеорологии и авиации направление ветра указывается как «откуда» (wind from). При оценке риска бокового ветра учитывайте не только абсолютную величину боковой компоненты, но и его изменение в пространстве и по времени (порывы). Для грузовых автомобилей и автобусов порог безопасности поперечного компонента значительно ниже — будьте более консервативны.
Калькулятор использует идеализированную модель векторного сложения без учёта рельефа, турбулентности или лобовой аэродинамики конкретного транспортного средства. Результаты дают практическую оценку компонентов ветра и пригодны для планирования и принятия решений на дороге, но не заменяют профессиональные метеорологические прогнозы и инструкции по безопасной эксплуатации конкретного транспортного средства.
