Радарные уровнемеры — приборы, предназначенные для бесконтактного измерения уровня различных веществ в резервуарах, бункерах, силосах и других ёмкостях. Они широко применяются в нефтехимической, пищевой, цементной, металлургической, фармацевтической и других отраслях, где необходимо контролировать количество сыпучих материалов, жидких веществ или расплавленных сред.
В основе работы лежит метод отражения электромагнитной волны от поверхности измеряемого вещества. Устройство излучает короткие импульсы в диапазоне СВЧ — чаще всего в пределах 6, 26 или 80 ГГц. Импульс направляется вниз в резервуар, отражается от поверхности материала и возвращается обратно к антенне приёмника.
Время прохождения сигнала туда и обратно (время запаздывания) прямо пропорционально расстоянию от антенны до поверхности. При известной скорости распространения радиоволны (примерно 3·10^8 м/с) можно рассчитать расстояние:
Расстояние = (Скорость света × Время запаздывания) / 2
Поскольку высота установки антенны над дном резервуара известна, то уровень вещества легко определить как:
Уровень = Высота резервуара — Расстояние
Существует несколько видов измерителей данного вида, отличающихся по типу сигнала и способу измерения:
- Импульсные (ToF). Работают на основе анализа времени задержки отражённого импульса. Преимущество — высокая помехоустойчивость и надёжность при сложных условиях.

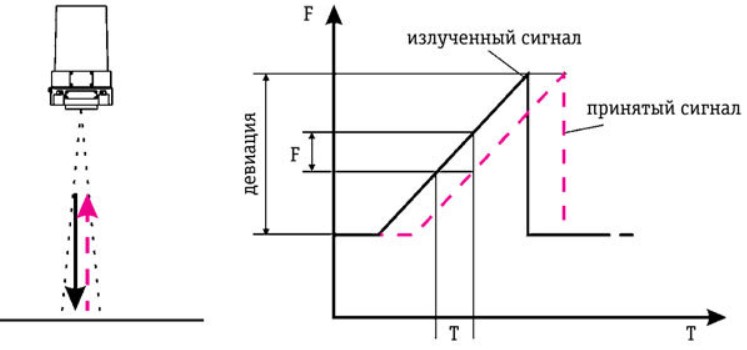

- Частотно-модулированные (FMCW). Используют непрерывный сигнал с линейной модуляцией частоты. Получают более точные измерения и работают лучше при малом расстоянии до поверхности.
- Узкополосные с частотной дискретизацией. Применяются в системах с ограниченной полосой пропускания, например, для беспроводной передачи данных.
Радарные измерители уровня обладают рядом преимуществ по сравнению с контактными или ультразвуковыми аналогами:
- Бесконтактный метод исключает износ и загрязнение чувствительных элементов;
- Независимость от плотности, вязкости, температуры и давления измеряемого вещества;
- Устойчивость к образованию пыли, пара, пены и конденсата;
- Высокая точность при больших высотах резервуаров (до 70 метров);
- Возможность установки в агрессивных, взрывоопасных и герметичных средах.
Успешное применение радарного уровнемера во многом зависит от правильного выбора антенны. Основные типы:

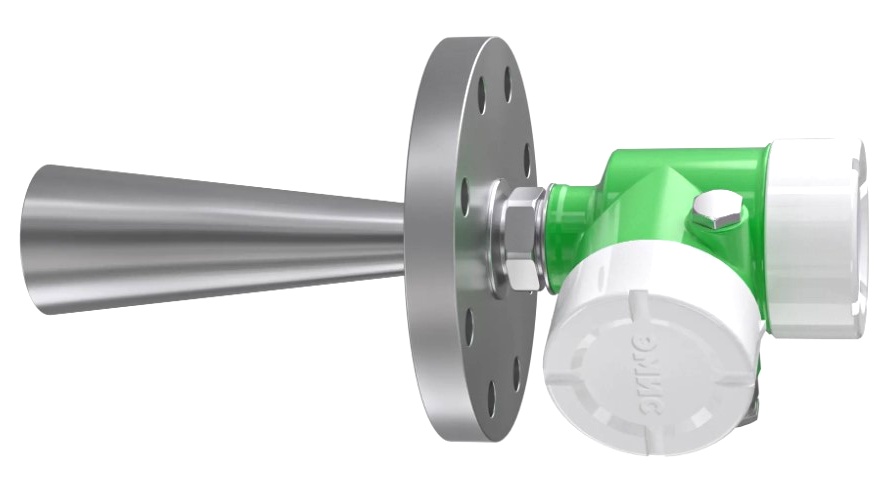

- Рупорные антенны — используются для дальнобойных моделей, имеют хорошую фокусировку сигнала;
- Линзовые — эффективны при малом размере входного фланца, могут применяться в условиях ограниченного пространства;
- Стержневые — чаще используются в компактных устройствах, работающих на 80 ГГц;

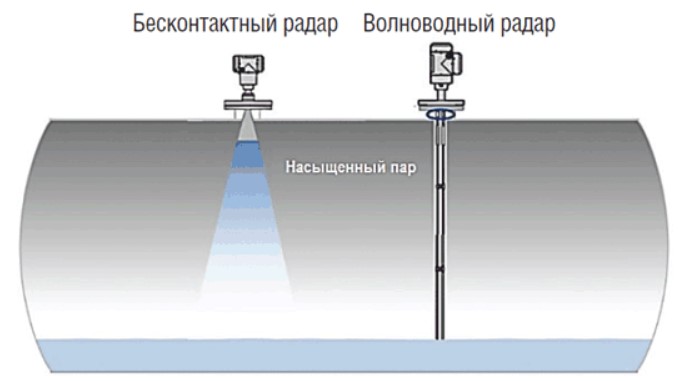

- Волноводные — применяются в узких резервуарах или скважинах.
При выборе антенны также важно учитывать диэлектрическую проницаемость вещества, наличие отложений, пыли и геометрию резервуара.
Приборы находят применение в задачах, где важны точность, надёжность и отказоустойчивость:
- В цементной промышленности — измерение уровня цемента, извести, гипса, шлака;
- В металлургии — контроль уровня шлака, руды, графитированных материалов;
- На АЗС и НПЗ — измерение уровня топлива, масел, битума в резервуарах;
- В химической промышленности — измерение уровня кислот, растворителей, агрессивных реагентов;
- В энергетике — мониторинг уровня зольных остатков, угля, щепы.
Современные модели обладают следующими техническими характеристиками:
- Диапазон измерения: от 0,3 до 70 метров;
- Рабочая температура: от -40 до +250 °C;
- Давление в резервуаре: до 40 бар;
- Погрешность: ±1–5 мм (в зависимости от модели);
- Взрывозащита: Ex ia, Ex d, Ex e — в зависимости от исполнения;
- Интерфейсы: 4–20 мА HART, Modbus RTU, Profibus, Foundation Fieldbus.
Для корректной работы прибора необходимо:
- Избегать установки рядом с засыпными патрубками или мешающими конструкциями;
- Предусмотреть правильный угол антенны в цилиндрических резервуарах;
- Использовать компенсационные экраны в случае пыльных или паровых сред;
- Располагать прибор на расстоянии от стен, мешающих отражениям.
Сравнение с другими типами
Для оценки эффективности радарной технологии рассмотрим её по сравнению с ультразвуковыми, ёмкостными, поплавковыми и гидростатическими уровнями.
| Параметр | Радарный | Ультразвуковой | Ёмкостной | Поплавковый | Гидростатический |
|---|---|---|---|---|---|
| Контакт с веществом | Нет | Нет | Да | Да | Да |
| Зависимость от плотности | Нет | Нет | Да | Да | Да |
| Работа при высоких температурах | До +250 °C | До +90 °C | До +150 °C | Ограниченно | До +120 °C |
| Устойчивость к пыли/парению | Высокая | Низкая | Средняя | Низкая | Средняя |
| Точность измерения | ±1–5 мм | ±10–20 мм | ±2–5 мм | ±5–10 мм | ±5–10 мм |
| Сложность монтажа | Средняя | Низкая | Средняя | Низкая | Низкая |
| Затраты на обслуживание | Минимальные | Минимальные | Средние | Высокие | Средние |
| Стоимость прибора | Высокая | Низкая | Средняя | Низкая | Средняя |
Выводы
Радарные уровнемеры по цене несколько дороже других типов, зато получается полная независимость от свойств измеряемой среды, стойкость к экстремальным факторам, отсутствие подвижных частей и высокая точность при больших расстояниях.
Особенно оправдано применение таких приборов в ответственных или критических технологических зонах, где необходима высокая надёжность и точность: нефтебазы, химические склады, цементные силосы, резервуары с горячими средами и другими опасными веществами.
С учётом тенденций развития автоматизации, цифровизации и перехода на беспроводной контроль, данные измерители уровня с поддержкой HART, Modbus или Bluetooth, становятся неотъемлемой частью современных промышленных объектов.
