Расчёт параметров резонатора Гельмгольца для автомобильных глушителей и акустики. Позволяет определить резонансную частоту, эффективную длину шейки, площадь сечения, ширину полосы пропускания и необходимые размеры для целевой частоты. Подходит для автомобильной техники, шумоподавления, выхлопных систем и экспериментов.
Входные параметры
- Целевая частота, Гц (опционально) — частота, на которую нужно настроить резонатор в выхлопной системе.
- Температура газа, °C — температура выхлопных газов (для расчёта скорости звука).
- Объём камеры, л — внутренний объём резонатора (камера глушителя).
- Диаметр шейки, мм — диаметр горловины резонатора / патрубка глушителя.
- Длина шейки, мм — физическая длина горловины.
- Кол-во открытых концов — 1 или 2, зависит от конструкции выхлопной системы.
- Поправка на концы (коэффициент × радиус r) — учитывает излучающие концы шейки, обычно 0.6–0.9.
Что рассчитывает калькулятор
- Резонансная частота f₀ (Гц) по объёму камеры и размерам шейки.
- Эффективную длину шейки (с учётом поправки на открытые концы).
- Необходимую физическую длину шейки под заданную целевую частоту.
- Площадь сечения шейки.
- Идеализированный коэффициент качества Q.
- Ширину полосы пропускания ~ f₀/Q.
- Длину волны λ и её четверть λ/4.

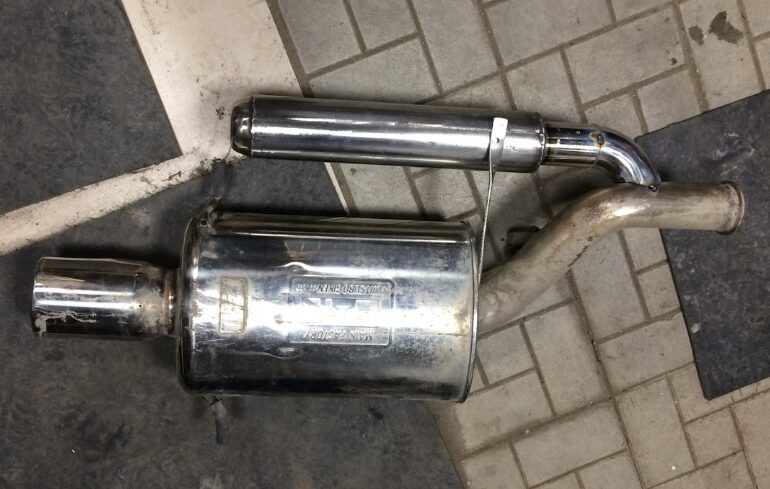

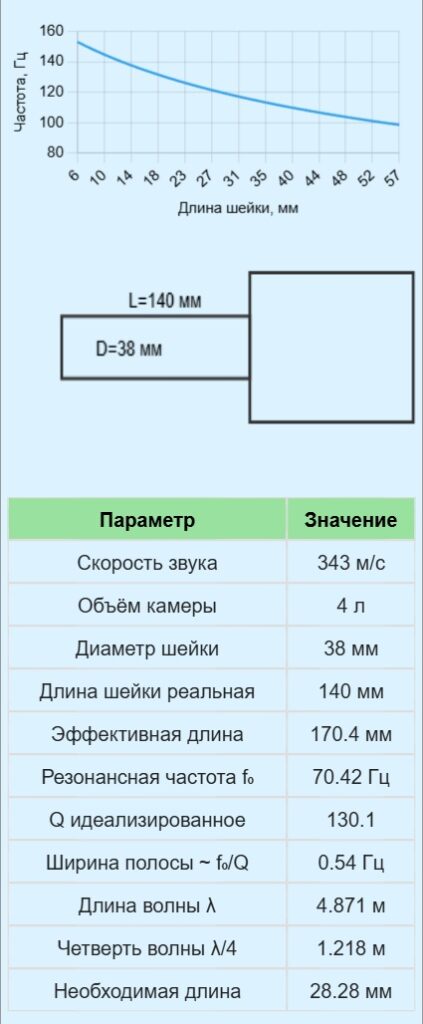

- График зависимости частоты f от длины шейки L с визуализацией целевой частоты.
- Экспорт результатов и графика в PNG.
Формулы расчёта
Обозначения:
- \(V\) — объём камеры, м³
- \(r\) — радиус шейки, м
- \(A = \pi r^2\) — площадь сечения, м²
- \(L\) — длина шейки, м
- \(L_\text{corr} = N_\text{ends} \cdot k_\text{end} \cdot r\) — поправка на открытые концы
- \(L_\text{eff} = L + L_\text{corr}\) — эффективная длина шейки
- \(c\) — скорость звука в выхлопном газе, м/с

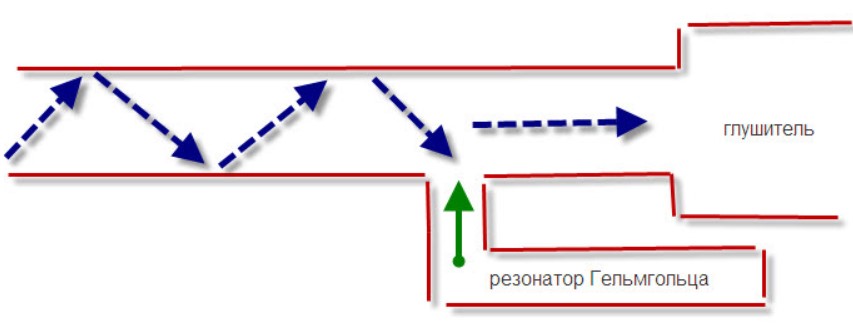

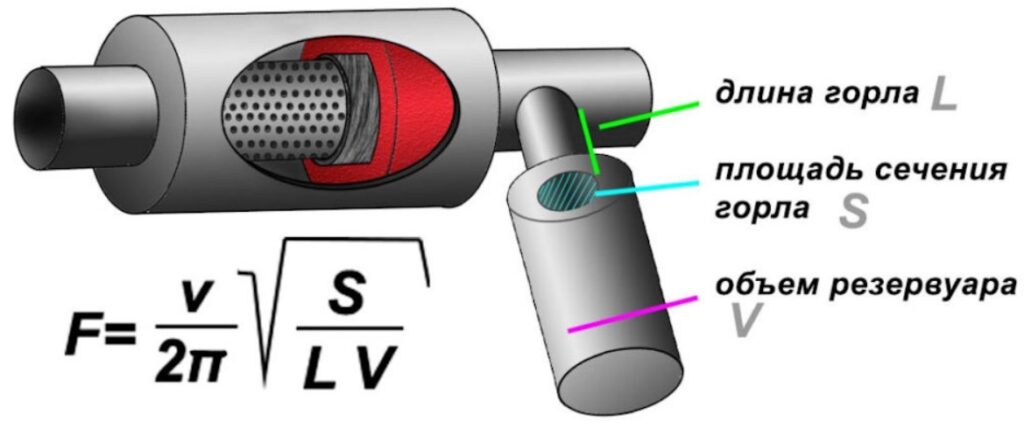

Резонансная частота автомобильного резонатора:
$$
f_0 = \frac{c}{2\pi} \sqrt{\frac{A}{V \cdot L_\text{eff}}}
$$
Эффективная длина шейки:
$$
L_\text{eff} = L + N_\text{ends} \cdot k_\text{end} \cdot r
$$
Необходимая длина шейки под целевую частоту \(f_T\):
$$
L_\text{req,eff} = \frac{A}{V} \left(\frac{c}{2\pi f_T}\right)^2,
$$
$$
L_\text{req,phys} = L_\text{req,eff} — L_\text{corr}
$$
Идеализированный коэффициент качества:
$$
Q = \frac{2\pi V}{A \cdot L_\text{eff}}
$$
Ширина полосы пропускания:
$$
\text{BW} \approx \frac{f_0}{Q}
$$
Длина волны и её четверть:
$$
\lambda = \frac{c}{f_0}, \quad \lambda/4
$$
Типовые параметры резонаторов для автоглушителей
| Эффект изменения параметра | Что происходит с f₀ |
|---|---|
| Увеличение объёма V | f₀ снижается |
| Увеличение длины шейки L | f₀ снижается |
| Увеличение диаметра d (площадь A) | f₀ повышается |
| Увеличение k_end | эффективная длина растёт → f₀ снижается |
| Параметр | Минимум | Максимум | Примечание |
|---|---|---|---|
| Объём камеры V | 0.5 л | 8 л | Меньшие объёмы для спортивных авто, большие для грузовых и универсальных систем |
| Диаметр шейки d | 20 мм | 60 мм | Соответствует патрубкам и внутренним отверстиям резонатора |
| Длина шейки L | 50 мм | 250 мм | Физическая длина горловины |
| Целевая резонансная частота f₀ | 100 Гц | 400 Гц | Низкие частоты для шумоподавления, высокие для спортивных систем |
| Коэффициент качества Q | 10 | 50 | Идеализированный показатель, влияет на ширину полосы |
| Поправка на конец k_end | 0.6 × r | 0.9 × r | Учитывает излучающие концы шейки |
Примеры параметров резонаторов для авто
| Объём, л | Диаметр шейки, мм | Длина шейки, мм | Эфф. длина, мм | Рез. частота, Гц | Применение |
|---|---|---|---|---|---|
| 1.0 | 25 | 80 | 95 | 350 | Спортивные выхлопные системы, высокие частоты |
| 2.5 | 30 | 120 | 135 | 220 | Легковые автомобили, средние шумовые частоты |
| 4.0 | 38 | 140 | 154 | 120 | Городские авто, стандартное шумоподавление |
| 5.0 | 45 | 160 | 178 | 100 | Внедорожники и минивэны, низкие частоты |
| 6.5 | 50 | 180 | 198 | 85 | Грузовые и крупные автомобили, низкочастотное шумоподавление |
| 8.0 | 60 | 200 | 220 | 70 | Крупные грузовики, глубокое подавление баса |
💡 Примечание: Поправка на конец учитывает излучающие окончания шейки, увеличивая эффективную длину и слегка снижая резонансную частоту. Для коротких горловин k_end = 0.6–0.8, для длинных 0.8–0.9. Особенно важно для автомобильных глушителей.
Калькулятор позволяет быстро подобрать размеры резонатора под требуемую частоту авто, оценить Q и ширину полосы, а также экспортировать график и результаты в виде удобной инфографики с простым чертежом.
