Схема широтно-импульсного регулирования на частотах выше слышимого диапазона была разработана как решение задачи точного и бесшумного управления скоростью электродвигателя стеклоочистителя, применяемого в некоторых автомобилях. В данной конфигурации двигатель приводит в движение роликовый механизм, и стандартные схемы управления — такие как переключение между двумя обмотками или питание от разных напряжений блока питания — оказались недостаточно гибкими и шумными в работе.
Проблема заключалась в необходимости реализации плавного и точного регулирования без характерного гула и акустических помех, присущих низкочастотным ШИМ-системам. Особенно остро это проявлялось при длительных циклах работы, где стабильная и бесшумная работа критически важна в течение нескольких часов. Было принято решение использовать частоту переключения выше 16 кГц — за пределами чувствительности человеческого уха.
Модификация двигателя также сыграла важную роль в реализации симметричного управления. Щётка была изолирована от корпуса, а к системе добавлен дополнительный провод, позволяющий реализовать реверсивное вращение при необходимости. Напряжение питания было стабилизировано на уровне 13,5 В, обеспечивающей более высокий и устойчивый уровень напряжения по сравнению с номиналом.
Проблема ещё заключалась в невозможности достижения стабильной высокой частоты с использованием распространённых операционных усилителей в роли генераторов или компараторов. Ряд экспериментов с микросхемами LM358 и MAA741 не дали нужного результата. Но при переходе к использованию стандартного компаратора HA17393 удалось добиться устойчивой генерации сигнала с треугольной формой.

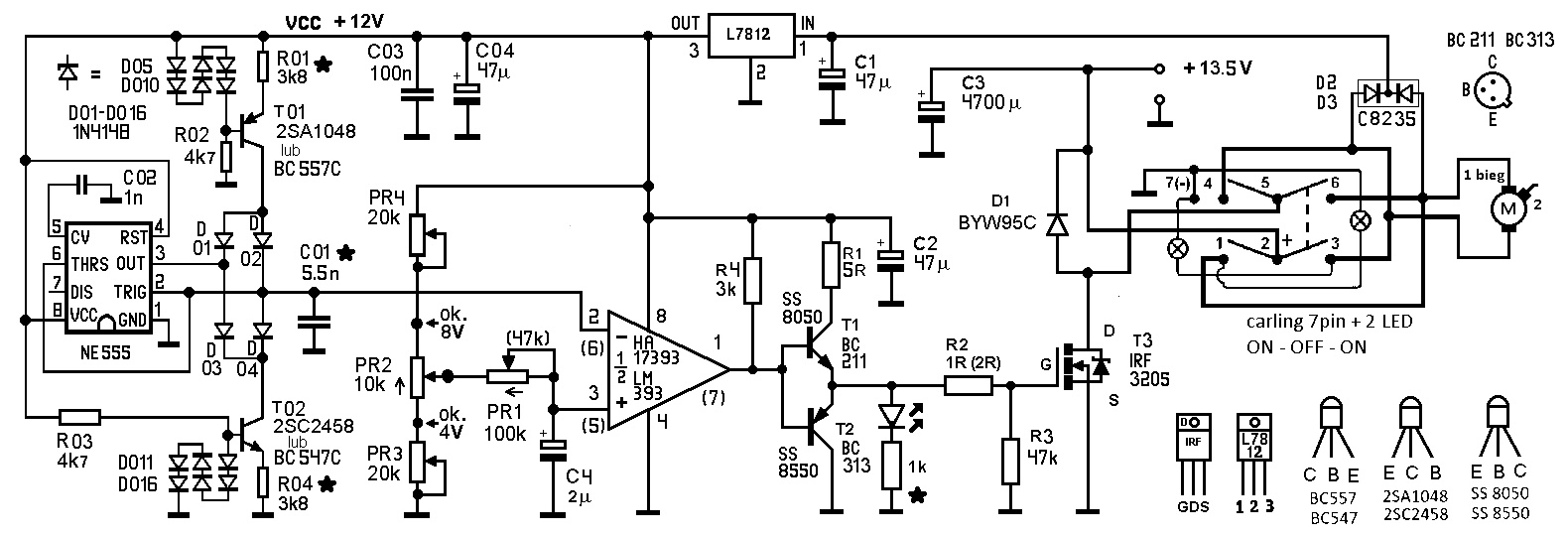

Генератор построен на основе классической схемы с источниками тока на транзисторах и заряжающим конденсатором. Поскольку точность не критична, в генераторе были использованы обычные доступные маломощные транзисторы, а стабилитроны заменены на эквивалент из нескольких последовательных диодов, создающих нужное падение напряжения.

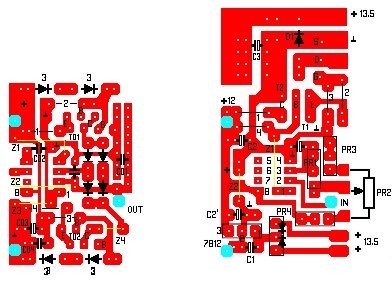

Схема регуляции скорости реализована с помощью потенциометров и набора пассивных элементов. Регулятор построен из подручных компонентов, сохранив минимальную себестоимость. Единственные приобретённые элементы — поворотный потенциометр на 10 кОм и два прецизионных на 20 кОм — обеспечивают удобную настройку. Рабочая частота ШИМ полностью исключает звуковые эффекты даже при длительной эксплуатации.
Функция плавного пуска позволяет избежать резких стартовых токов, которые могли бы привести к срабатыванию защиты блока питания. Благодаря заданной логике старта, напряжение и ток в цепи нарастают постепенно, что обеспечивает надёжность и предсказуемость работы. Регулировка параметров плавного запуска осуществляется посредством RC-цепи с возможностью подбора постоянной времени через замену потенциометра фиксированным резистором. В осциллографе эта фаза отображается в виде плавного нарастания скважности.
Ток зарядки конденсатора, определяющий форму треугольного сигнала, рассчитывается как разность напряжения на стабилизирующих диодах и падения на переходе база-эмиттер транзистора, делённая на сопротивление. При симметричной зарядке и разрядке временные параметры задаются формулой, связанной с величиной питающего напряжения, ёмкостью и током. Таким образом, частота ШИМ-сигнала контролируется напрямую через параметры RC-цепи.
В результате был получен стабильный, ультразвуковой и бесшумный регулятор скорости, подходящий для маломощных электродвигателей с постоянным током. Он эффективно справляется с задачами, где необходима тихая, плавная и безопасная работа в условиях длительной нагрузки, при этом собран с использованием доступных компонентов и минимальных затрат.
