Быстрый анализ параметров развала, кастера, схождения и смещения угла тяги. Предназначен для сервисов регулировки подвески, автоспорта и инженерной диагностики: рассчитывает средние значения, разности L/R, суммарные и на-колесо схождения, эквивалентные углы схождения и смещения тяги, даёт проверки целостности данных и визуализацию в виде графика и топ-вида автомобиля. Работает в онлайн режиме на планшетах и телефонах.
Входные параметры
- Camber L, ° — развал левого колеса.
- Camber R, ° — развал правого колеса.
- Caster L, ° — кастер левый — передняя подвеска.
- Caster R, ° — кастер правый.
- Front toe L, мм — схождение/расхождение переднего левого колеса.
- Front toe R, мм — схождение переднего правого колеса.
- Rear toe L, мм — схождение заднего левого.
- Rear toe R, мм — схождение заднего правого.
- Track front, мм — передняя колея, между центрами колёс.
- Track rear, мм — задняя колея.
- Колёсный радиус, мм — радиус колеса / шины.
- Wheelbase, мм — колесная база.
В зарубежных справочниках часто эти параметры подписывают на английском, поэтому приводится перевод и объяснение.

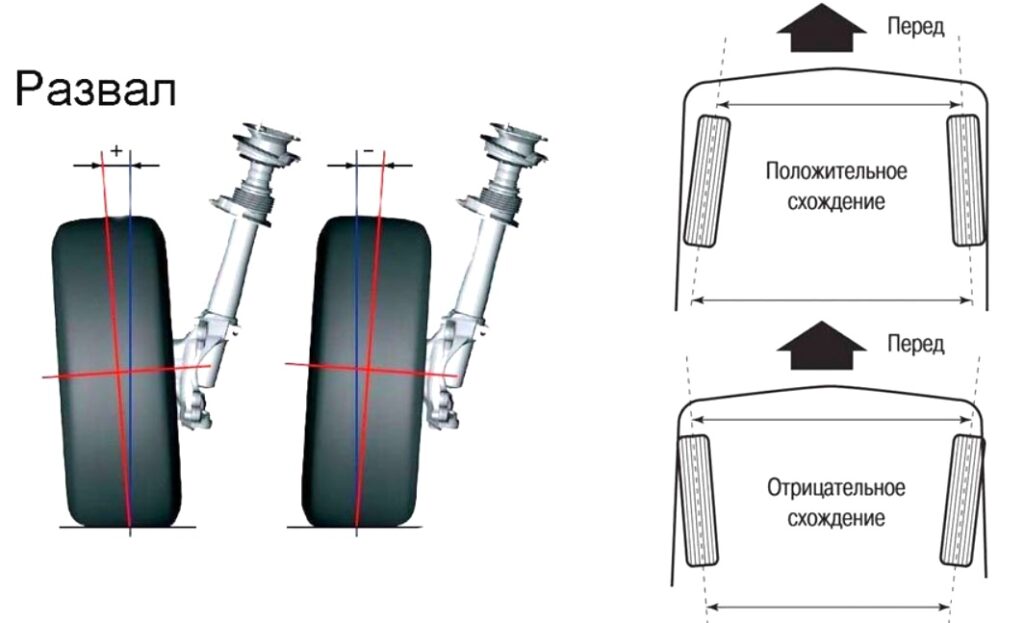

- Развал (Camber) — это угол наклона колеса относительно вертикали, если смотреть спереди/сзади. Отрицательный развал — верх колеса наклонён внутрь.
- Кастер (Caster) — это угол наклона оси поворота переднего колеса относительно вертикали, если смотреть сбоку. Он влияет на возвращение руля в центр и устойчивость на скорости.
- Схождение (Toe) — это угол отклонения колёс относительно продольной оси автомобиля (вваливание/разваливание спереди или сзади). Положительное toe-in означает, что передние концы колёс ближе друг к другу.
То есть кастер связан с продольной устойчивостью и самовыравниванием руля, а схождение — с направлением колёс и управляемостью.
Что выдаёт калькулятор
- Средний развал (L/R) и разность L–R в градусах.
- Средний кастер (L/R) и разность L–R в градусах.
- Суммарное схождение передних и задних колёс и значение на одно колесо.
- Эквивалентные углы схождения — приближённое преобразование mm → deg по колее.
- Угол тяги — смещение задней оси в градусах.
- Оценка латерального смещения (мм) — разность схождений L/R / 2, оценка смещения колеи.

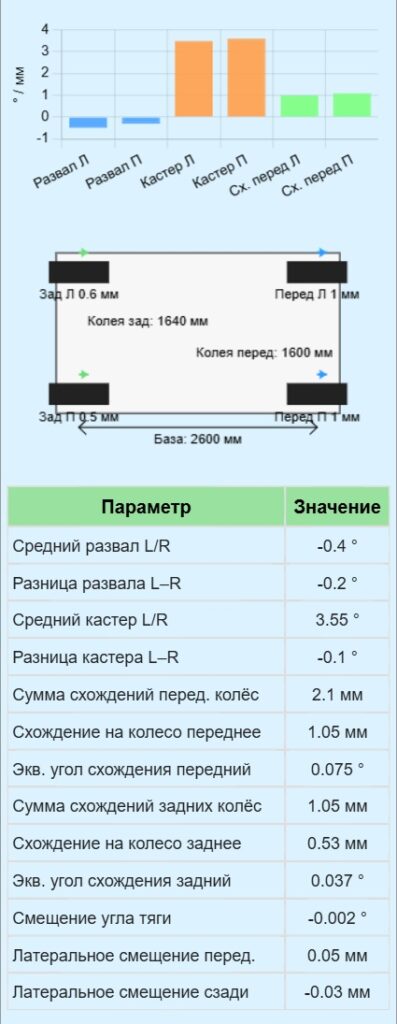

- График: развала / кастера / схождений с разными цветами.
- Схема в упрощенном виде.
- Экспорт результатов в PNG с таблицей и графиком.
Формулы расчёта
Обозначения:
- \(cam_L, cam_R\) — развал левого и правого колеса, °
- \(cas_L, cas_R\) — кастер L/R, °
- \(toe_{FL},toe_{FR},toe_{RL},toe_{RR}\) — схождения в мм (положительное = toe-in)
- \(T_F, T_R\) — колея передняя и задняя, мм
- \(WB\) — база (wheelbase), мм
Средние и разности:
\[
cam_{avg} = \frac{cam_L + cam_R}{2},
\]
\[
cam_{diff} = cam_L — cam_R
\]
\[
cas_{avg} = \frac{cas_L + cas_R}{2},
\]
\[
cas_{diff} = cas_L — cas_R
\]
Суммы:
\[
toe_{sum,front} = toe_{FL} + toe_{FR},
\]
\[
toe_{wheel,front} = \frac{toe_{sum,front}}{2}
\]
\[
toe_{sum,rear} = toe_{RL} + toe_{RR},
\]
\[
toe_{wheel,rear} = \frac{toe_{sum,rear}}{2}
\]
Преобразование суммарного смещения в эквивалентный угол:
\[
\theta_{toe,front} \approx \arctan\!\left(\frac{toe_{sum,front}}{T_F}\right),
\]
\[
\theta_{toe,front}^\circ = \theta_{toe,front}\cdot\frac{180}{\pi}
\]
Аналогично для задней оси с \(T_R\).
Угол тяги — оценка несоосности задней оси:
\[
thrust = \arctan\!\left(\frac{toe_{RR} — toe_{RL}}{T_R}\right)\cdot\frac{180}{\pi}
\]
Латеральное смещение:
\[
lat\_offset_{front} \approx \frac{toe_{FR}-toe_{FL}}{2},
\]
\[
lat\_offset_{rear} \approx \frac{toe_{RR}-toe_{RL}}{2}
\]
Примечание: формулы для углов схождения — приближённые и расcчитаны при малых углах; для точных инженерных расчётов используют геометрию рулевого механизма и точки крепления.
Практические примеры с расчётами
Пример 1 — легковой авто, корректировка развала
Вводные: \(cam_L = -0.8^\circ\), \(cam_R = -0.6^\circ\), \(cas_L = 3.2^\circ\), \(cas_R = 3.3^\circ\),
\(toe_{FL}=1.2\ \mathrm{мм}\), \(toe_{FR}=1.0\ \mathrm{мм}\), \(T_F=1500\ \mathrm{мм}\).
\[
cam_{avg} = \frac{-0.8 + (-0.6)}{2} = -0.7^\circ
\]
\[
cam_{diff} = -0.8 — (-0.6) = -0.2^\circ
\]
\[
toe_{sum,front} = 1.2 + 1.0 = 2.2\ \mathrm{мм},
\]
\[
toe_{wheel,front}=1.1\ \mathrm{мм}
\]
\[
\theta_{toe,front}^\circ \approx \arctan\!\left(\frac{2.2}{1500}\right)\cdot\frac{180}{\pi}\approx 0.084^\circ
\]
Пример 2 — грузовой автомобиль, смещение тяги
Вводные: \(toe_{RL}=0.8\ \mathrm{мм}\), \(toe_{RR}=2.0\ \mathrm{мм}\), \(T_R=1700\ \mathrm{мм}\).
\[
thrust = \arctan\!\left(\frac{2.0-0.8}{1700}\right)\cdot\frac{180}{\pi} \approx 0.0405^\circ
\]
Типовые диапазоны и справочные таблицы
| Параметр | Легковые (°/мм) | Грузовые (°/мм) | Примечание |
|---|---|---|---|
| Camber (стандарт) | -0.5 … +0.5° | -1.0 … +1.0° | отрицательный = внутрь |
| Caster | 2.0 … 5.0° | 2.5 … 6.0° | влияет на устойчивость при движении прямо |
| Toe (на колесо) | 0 … 2 мм (перед) | 0 … 3 мм (перед) | полож. — toe-in |
| Thrust angle | ±0.05 … ±0.3° | ±0.05 … ±0.5° | ненулевой — смещение задней оси |
| Отклонение | Возможная причина |
|---|---|
| Разница camber > 0.5° | деформирован кронштейн/рычаг, брак регулировки |
| Сумма toe перед > 4 мм | неправильная регулировка рулевой трапеции / износ рулевых тяг |
| Thrust angle ≠ 0 | деформация балки/субфрейма или несимметричное положение подвески |
Перед измерениями убедитесь в правильной нагрузке автомобиля (полный/пустой бак, водитель/без водителя) — значения развала и схождения чувствительны к загрузке и высоте подвески. Всегда проверяйте состояние рулевого механизма и шестерёнок перед регулировкой: люфты и изношенные детали дают нестабильные показания. Используйте средние значения L/R как первичный ориентир; разности L–R помогают выявить асимметрию и потенциальную деформацию узлов. После регулировки рекомендовано выполнить пробную поездку с повторной проверкой через 50–100 км.
